Chint JD-8 có thể bảo vệ được sự cố mất 1 pha không?

Có, đây là chức năng cốt lõi. JD-8 sẽ ngay lập tức phát hiện mất pha và ngắt tiếp điểm để bảo vệ motor không bị cháy.

Tôi có thể dùng JD-8 cho motor 1 pha không?

Không. Sản phẩm này được thiết kế chuyên dụng cho hệ thống 3 pha để giám sát mất pha. Với motor 1 pha, bạn nên dùng các dòng rơ le bảo vệ quá dòng chuyên dụng khác.

Dải dòng 2A-20A có thể thay đổi được không?

Hoàn toàn được. Bạn có thể xoay núm điều chỉnh trên mặt thiết bị để thay đổi ngưỡng bảo vệ phù hợp với dòng định mức của từng loại motor.

Tiếp điểm NC trên thiết bị dùng để làm gì?

Tiếp điểm NC (Thường đóng) sẽ mở ra khi có sự cố. Tín hiệu này thường được nối vào cuộn hút của Contactor để ngắt điện cấp cho motor.

Thiết bị có cần Reset thủ công không?

Không, JD-8 hỗ trợ chế độ Automatic Reset, thiết bị sẽ tự động đóng lại tiếp điểm khi các thông số điện áp và dòng điện đã trở về trạng thái an toàn.

Làm sao để kiểm tra rơ le đang hoạt động tốt?

Hãy quan sát kim chỉ Analog. Nếu kim chỉ đúng với dòng điện thực tế của motor và không có tín hiệu ngắt mạch thì thiết bị đang vận hành bình thường.

Sự khác biệt giữa JD-8 và Rơ le nhiệt là gì?

Rơ le nhiệt chỉ bảo vệ khi motor quá tải (nóng lên). Trong khi đó, JD-8 bảo vệ cả quá tải VÀ đặc biệt là sự cố mất pha - lỗi cực kỳ nguy hiểm mà rơ le nhiệt thường không phát hiện kịp.

Sản phẩm có lắp được trên thanh ray không?

Có, thiết kế của JD-8 là chuẩn DIN rail, cực kỳ thuận tiện cho việc lắp đặt và thay thế trong tủ điện công nghiệp.

Tại sao nên mua sản phẩm tại AUT VN?

AUT VN cam kết cung cấp hàng Chint chính hãng 100%, đầy đủ chứng chỉ CO/CQ, bảo hành uy tín và hỗ trợ kỹ thuật chuyên sâu cho khách hàng.

Dải dòng 2A-20A có phù hợp với motor công suất lớn không?

Dải này phù hợp với các motor có dòng định mức từ 2A đến 20A. Với các motor lớn hơn, bạn cần chọn dòng JD-8 với dải dòng cao hơn.

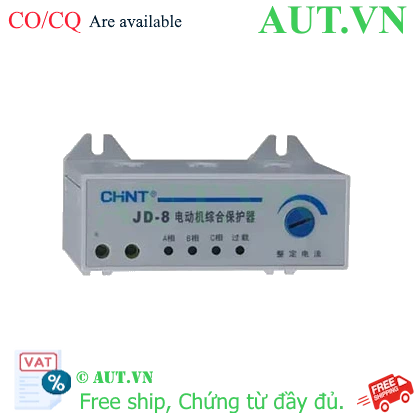

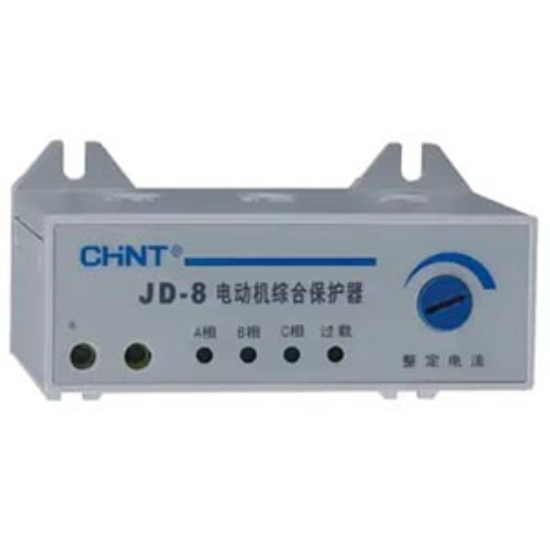

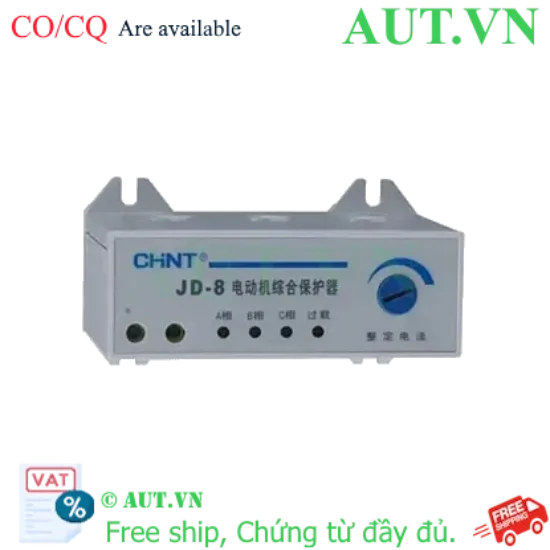

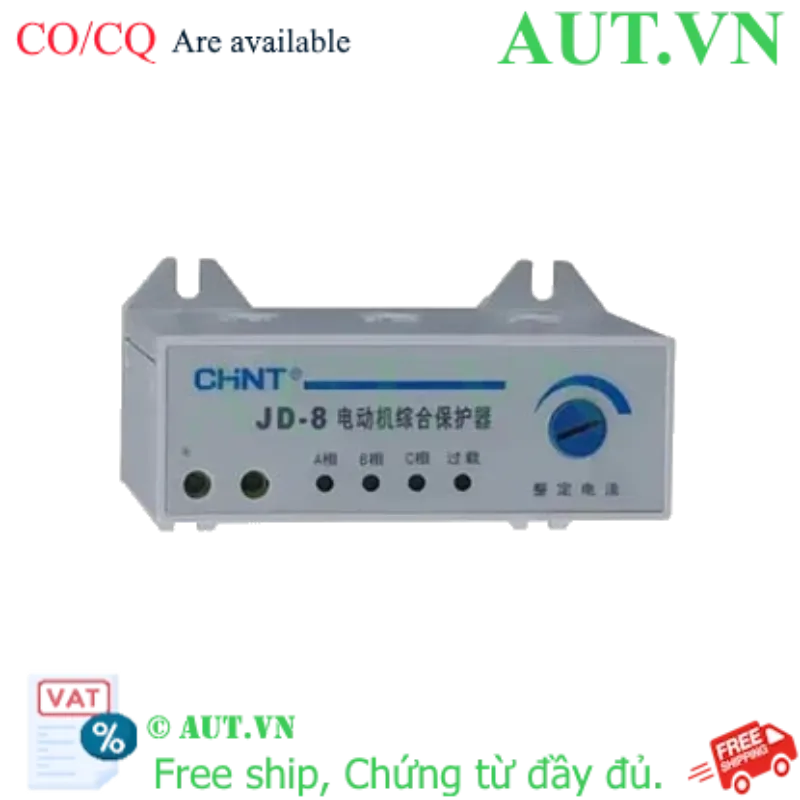

Rơ le Bảo vệ Mất pha & Quá dòng Chint JD-8 (2A-20A) - Chống Cháy Motor 3 Pha | AUT VN

Bảo vệ kép toàn diện: Ngăn chặn triệt để sự cố mất pha và quá tải dòng điện, bảo vệ an toàn tuyệt đối cho cuộn dây động cơ 3 pha.
Giám sát Analog trực quan: Mặt hiển thị kim chỉ giúp theo dõi dòng điện thực tế tức thời, giúp kiểm soát tải trọng dễ dàng mà không cần thiết bị đo rời.
Dải dòng linh hoạt: Khả năng tùy chỉnh ngưỡng bảo vệ chính xác trong khoảng từ 2A đến 20A, phù hợp với nhiều công suất motor.
Thiết kế chuẩn công nghiệp: Lắp đặt nhanh chóng trên thanh ray DIN, vỏ nhựa chịu nhiệt cao cấp, đạt tiêu chuẩn IEC bền bỉ.
Hàng chính hãng Chint: Sản phẩm chất lượng cao, phân phối chính thức bởi AUT VN với đầy đủ chứng chỉ.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: JD-8 2A-20A

Tải xuống mẫu

Giá cũ: 270.750 ₫

Giá bán: 216.600 ₫

Giới thiệu Rơ le bảo vệ mất pha & quá dòng Chint JD-8 (2A-20A)

Trong vận hành hệ thống điện công nghiệp, các sự cố như mất pha hoặc quá tải dòng điện là "kẻ thù" số một dẫn đến tình trạng cháy cuộn dây động cơ, gây thiệt hại kinh tế nặng nề và đình trệ sản xuất. Rơ le bảo vệ mất pha và quá dòng Chint JD-8 (2A-20A) được xem là thiết bị "vệ sĩ" thông minh, bảo vệ tối ưu cho motor 3 pha. Không chỉ tự động ngắt mạch khi phát hiện bất thường, thiết bị còn cho phép giám sát dòng điện trực quan qua mặt hiển thị Analog, giúp kỹ thuật viên kiểm soát tình trạng vận hành của máy móc một cách chính xác nhất. Tại AUT VN, chúng tôi cung cấp giải pháp bảo vệ motor chuyên nghiệp, giúp doanh nghiệp an tâm vận hành ổn định.

Điểm nổi bật của sản phẩm Chint JD-8

Công nghệ bảo vệ kép thông minh: Tích hợp đồng thời chức năng giám sát quá dòng (Overcurrent) và mất pha (Phase Failure). Khi xảy ra sự cố mất một trong ba pha, thiết bị sẽ ngay lập tức kích hoạt tiếp điểm để ngắt mạch, ngăn chặn tình trạng động cơ chạy một pha gây nóng và cháy máy.
Hiển thị Analog trực quan: Điểm khác biệt lớn nhất của JD-8 so với các dòng rơ le điện tử thông thường là mặt đồng hồ kim chỉ. Điều này cho phép người vận hành quan sát mức độ dòng điện thực tế đang chạy qua motor tại mọi thời điểm mà không cần dùng ampe kìm.
Độ bền vượt trội: Vỏ ngoài chế tạo từ vật liệu nhựa kỹ thuật chịu nhiệt cao, đạt tiêu chuẩn IEC, đảm bảo vận hành ổn định trong môi trường tủ điện công nghiệp khắc nghiệt.
Cấu hình linh hoạt: Thiết kế nhỏ gọn, chuẩn DIN rail giúp tiết kiệm diện tích tủ điện, đi kèm núm xoay điều chỉnh ngưỡng dòng cực kỳ chính xác và dễ dàng.

Bảng thông số kỹ thuật chi tiết

Model	JD-8 (Dải 2A-20A)
Thương hiệu	CHINT
Chức năng bảo vệ	Quá dòng & Mất pha (Phase Failure & Overcurrent)
Dải dòng cài đặt	2A - 20A (AC)
Điện áp điều khiển	220VAC / 380VAC
Cấu hình tiếp điểm	1 tiếp điểm thường đóng (SPST-NC)
Kiểu hiển thị	Analog (Kim chỉ trực quan)
Số pha hoạt động	3 Pha
Tần số	50/60Hz
Chế độ Reset	Tự động (Automatic Reset)
Tiêu chuẩn an toàn	IEC Standard

Nguồn tham khảo: Chint Global Official

Lợi ích khi sử dụng Rơ le Chint JD-8

Bảo vệ tài sản tối đa: Chi phí đầu tư một chiếc rơ le JD-8 là cực nhỏ so với chi phí quấn lại motor hoặc thay thế động cơ mới khi gặp sự cố.
Tối ưu hóa vận hành: Giảm thiểu thời gian dừng máy (downtime) không đáng có nhờ khả năng phát hiện lỗi sớm và chính xác.
An toàn cho người lao động: Ngăn ngừa các sự cố chập cháy điện trong tủ điều khiển, đảm bảo môi trường làm việc an toàn và chuyên nghiệp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt: Gắn thiết bị trực tiếp lên thanh ray DIN trong tủ điện công nghiệp.
Bước 2 - Đấu nối: Kết nối nguồn cấp (220V hoặc 380V) và các dây pha của tải vào các chân đấu nối theo đúng sơ đồ kỹ thuật của nhà sản xuất.
Bước 3 - Cài đặt ngưỡng: Quan sát dòng điện định mức của motor, xoay núm điều chỉnh trên mặt JD-8 để đặt ngưỡng bảo vệ (khuyến nghị cài đặt cao hơn dòng định mức khoảng 5-10%).
Bước 4 - Kiểm tra: Bật nguồn, quan sát kim chỉ Analog để đảm bảo dòng điện hiển thị nằm trong phạm vi cho phép và thiết bị hoạt động ổn định.

Sản phẩm sử dụng chung để tối ưu bảo vệ

Để hệ thống điện đạt độ tin cậy cao nhất, nên kết hợp JD-8 cùng các thiết bị sau:

Khởi động từ (Contactor) CHINT: Để thực hiện việc ngắt nguồn tải chính ngay lập tức khi JD-8 gửi tín hiệu.
Aptomat (MCB/MCCB) CHINT: Đóng vai trò bảo vệ ngắn mạch và bảo vệ tổng cho toàn bộ mạch điện.
Thiết bị đo lường: Các loại đèn báo, đồng hồ đa năng để giám sát toàn diện hệ thống điện.

Ứng dụng thực tế của sản phẩm (Application)

Hệ thống bơm nước: Bảo vệ máy bơm 3 pha khỏi sự cố mất pha do lỏng đầu nối hoặc hỏng nguồn.
Máy nén khí & Quạt công nghiệp: Chống quá tải khi máy vận hành liên tục trong môi trường bụi bẩn hoặc tải nặng.
Hệ thống băng tải: Bảo vệ động cơ trong các dây chuyền sản xuất tự động hóa đòi hỏi tính chính xác cao.
Hệ thống HVAC: Sử dụng hiệu quả trong điều khiển quạt thông gió và máy lạnh trung tâm công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Chint JD-8 có thể bảo vệ được sự cố mất 1 pha không?: Có, đây là chức năng cốt lõi. JD-8 sẽ ngay lập tức phát hiện mất pha và ngắt tiếp điểm để bảo vệ motor không bị cháy.
2. Tôi có thể dùng JD-8 cho motor 1 pha không?: Không. Sản phẩm này được thiết kế chuyên dụng cho hệ thống 3 pha để giám sát mất pha. Với motor 1 pha, bạn nên dùng các dòng rơ le bảo vệ quá dòng chuyên dụng khác.
3. Dải dòng 2A-20A có thể thay đổi được không?: Hoàn toàn được. Bạn có thể xoay núm điều chỉnh trên mặt thiết bị để thay đổi ngưỡng bảo vệ phù hợp với dòng định mức của từng loại motor.
4. Tiếp điểm NC trên thiết bị dùng để làm gì?: Tiếp điểm NC (Thường đóng) sẽ mở ra khi có sự cố. Tín hiệu này thường được nối vào cuộn hút của Contactor để ngắt điện cấp cho motor.
5. Thiết bị có cần Reset thủ công không?: Không, JD-8 hỗ trợ chế độ Automatic Reset, thiết bị sẽ tự động đóng lại tiếp điểm khi các thông số điện áp và dòng điện đã trở về trạng thái an toàn.
6. Làm sao để kiểm tra rơ le đang hoạt động tốt?: Hãy quan sát kim chỉ Analog. Nếu kim chỉ đúng với dòng điện thực tế của motor và không có tín hiệu ngắt mạch thì thiết bị đang vận hành bình thường.
7. Sự khác biệt giữa JD-8 và Rơ le nhiệt là gì?: Rơ le nhiệt chỉ bảo vệ khi motor quá tải (nóng lên). Trong khi đó, JD-8 bảo vệ cả quá tải VÀ đặc biệt là sự cố mất pha - lỗi cực kỳ nguy hiểm mà rơ le nhiệt thường không phát hiện kịp.
8. Sản phẩm có lắp được trên thanh ray không?: Có, thiết kế của JD-8 là chuẩn DIN rail, cực kỳ thuận tiện cho việc lắp đặt và thay thế trong tủ điện công nghiệp.
9. Tại sao nên mua sản phẩm tại AUT VN?: AUT VN cam kết cung cấp hàng Chint chính hãng 100%, đầy đủ chứng chỉ CO/CQ, bảo hành uy tín và hỗ trợ kỹ thuật chuyên sâu cho khách hàng.
10. Dải dòng 2A-20A có phù hợp với motor công suất lớn không?: Dải này phù hợp với các motor có dòng định mức từ 2A đến 20A. Với các motor lớn hơn, bạn cần chọn dòng JD-8 với dải dòng cao hơn.
