Rơ le bảo vệ motor CHINT JD-5 (2A-20A) 220V - Chống Mất Pha, Quá Dòng, Bảo Vệ Động Cơ 3 Pha Toàn Diện | AUT VN
- Dải cài đặt: 2A - 20A (Phù hợp đa số motor công nghiệp vừa và nhỏ)
- Điện áp nguồn: 220VAC / 50Hz
- Chức năng: Chống mất pha, bảo vệ quá dòng, ngăn ngừa cháy cuộn dây motor 3 pha
- Tiếp điểm: SPST-NC (Thường đóng), chịu tải 5A tại 220VAC
- Tiêu chuẩn: Đạt chuẩn công nghiệp IEC, vận hành ổn định, bền bỉ
Giá cũ:
428.250 ₫
342.600 ₫

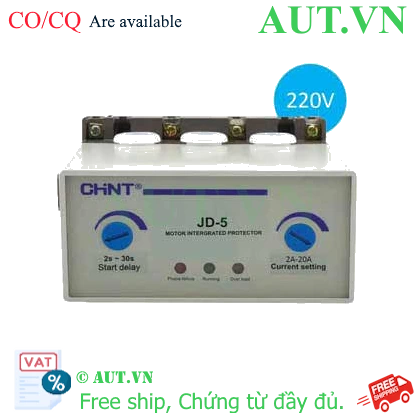

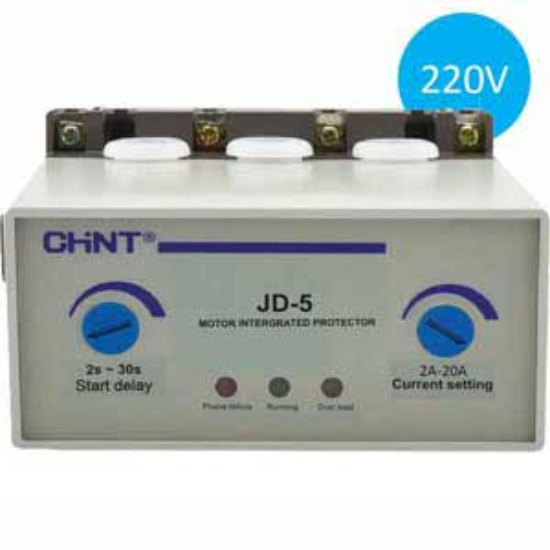

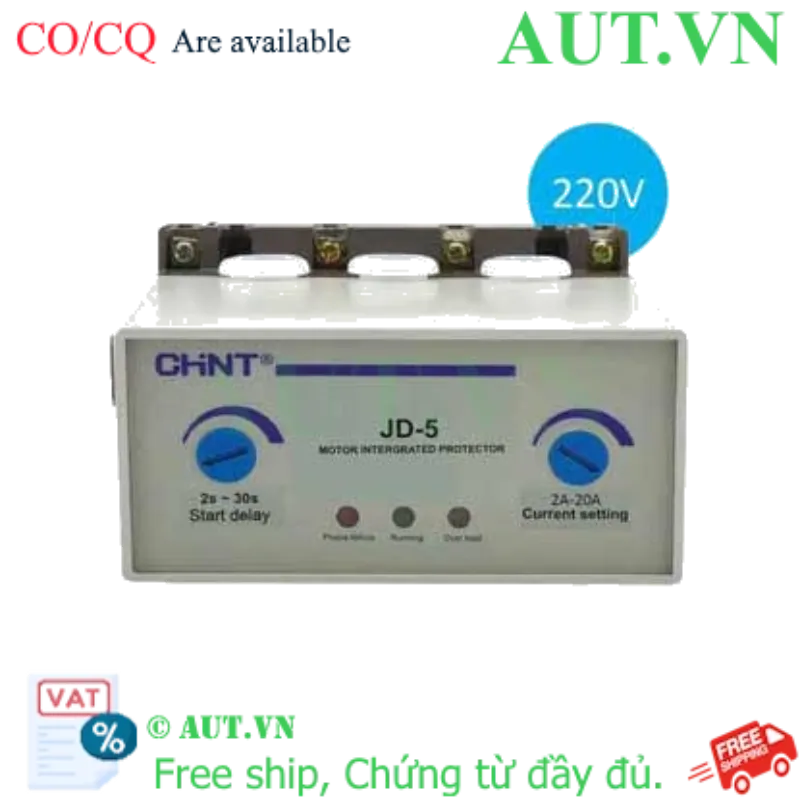

Giới thiệu về Rơ le bảo vệ motor CHINT JD-5 (2A-20A) AC220V
Trong vận hành công nghiệp, sự cố mất pha hoặc quá tải là nguyên nhân hàng đầu khiến động cơ 3 pha bị cháy cuộn dây, gây đình trệ sản xuất và tốn kém chi phí sửa chữa. Rơ le bảo vệ motor CHINT JD-5 chính là "lá chắn" an toàn, được thiết kế chuyên dụng để giám sát dòng điện liên tục. Khi phát hiện bất thường, thiết bị sẽ phản ứng tức thì để ngắt nguồn, bảo vệ tài sản và đảm bảo an toàn tuyệt đối cho hệ thống điện của bạn.
Điểm nổi bật của Rơ le CHINT JD-5
- Độ chính xác cực cao: Dải điều chỉnh từ 2A đến 20A cho phép kỹ thuật viên tùy chỉnh chính xác theo dòng định mức (In) của từng loại motor.
- Cơ chế bảo vệ kép: Tích hợp đồng thời khả năng chống mất pha và bảo vệ quá dòng, loại bỏ hoàn toàn rủi ro do sự cố lưới điện hoặc kẹt cơ khí.
- Độ bền chuẩn công nghiệp: Vỏ nhựa kỹ thuật cao cấp, cách điện tuyệt đối, chịu nhiệt tốt và chống va đập theo tiêu chuẩn IEC.
- Vận hành trực quan: Hệ thống đèn LED hiển thị trạng thái (Normal/Fault) giúp nhận diện lỗi nhanh chóng, rút ngắn thời gian bảo trì.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | JD-5 2A-20A AC220V |
| Thương hiệu | CHINT (Chính hãng) |
| Điện áp nguồn nuôi | 220VAC / 50Hz |
| Dải cài đặt dòng điện | 2A ... 20A |
| Chức năng bảo vệ | Mất pha (Phase Loss), Quá dòng (Overcurrent) |
| Cấu hình tiếp điểm | SPST-NC (Thường đóng) |
| Thời gian trễ khởi động | 2 - 30 giây (Có thể điều chỉnh) |
| Công suất đóng cắt | 5A tại 220VAC |
| Nhiệt độ vận hành | -5°C đến +40°C |
| Kích thước (WxHxD) | 126mm x 64mm x 110mm |
| Tiêu chuẩn áp dụng | IEC Standard |
Lợi ích khi sử dụng Rơ le CHINT JD-5
- Kéo dài tuổi thọ Motor: Ngăn chặn tình trạng nóng cục bộ cuộn dây, giúp động cơ vận hành bền bỉ, giảm chi phí quấn lại motor.
- Tiết kiệm chi phí vận hành: Đầu tư nhỏ nhưng bảo vệ được động cơ giá trị lớn, giảm thiểu thời gian dừng máy (downtime).
- An toàn tuyệt đối: Tự động ngắt mạch khi có sự cố, loại bỏ nguy cơ chập cháy điện trong nhà xưởng.
- Ổn định sản xuất: Đảm bảo dây chuyền hoạt động liên tục, không bị gián đoạn bởi các sự cố điện bất ngờ.
Hướng dẫn lắp đặt và cài đặt chi tiết (How-to)
- Bước 1: Đấu nối nguồn nuôi: Kết nối nguồn AC220V vào các chân cấp nguồn của rơ le theo sơ đồ trên thân máy.
- Bước 2: Đấu nối cảm biến dòng: Luồn các pha của motor qua rơ le để thiết bị giám sát dòng điện thực tế.
- Bước 3: Cài đặt ngưỡng dòng điện: Sử dụng chiết áp để thiết lập giá trị Dòng thấp (bảo vệ mất tải) và Quá dòng (bảo vệ quá tải) dựa trên dòng định mức (In) trên nhãn motor.
- Bước 4: Thiết lập thời gian trễ: Điều chỉnh thời gian khởi động (2-30s) để tránh ngắt nhầm do dòng khởi động tăng cao đột ngột.
- Bước 5: Kiểm tra vận hành: Cấp điện, cho motor chạy và theo dõi đèn LED. Thử nghiệm mô phỏng lỗi để xác nhận rơ le tác động chính xác.
Sản phẩm kết hợp khuyên dùng (isRelatedTo)
Để đạt hiệu quả bảo vệ tối đa, Rơ le CHINT JD-5 nên được lắp đặt cùng với:
- Khởi động từ (Contactor) CHINT: Sử dụng tiếp điểm NC của JD-5 để điều khiển cuộn hút Contactor ngắt nguồn tổng.
- Aptomat (MCCB/MCB) CHINT: Bảo vệ ngắn mạch và quá tải tổng cho toàn bộ hệ thống.
- Thiết bị đo lường: Ampe kế để theo dõi dòng điện thực tế, hỗ trợ cài đặt rơ le chính xác hơn.
Ứng dụng thực tế của sản phẩm (PropertyValue)
Rơ le JD-5 được ứng dụng rộng rãi trong các hệ thống yêu cầu độ tin cậy cao:
- Ngành nước: Máy bơm nước công nghiệp, hệ thống bơm chữa cháy, bơm tăng áp tòa nhà.
- Hệ thống HVAC: Quạt thông gió nhà xưởng, điều hòa trung tâm, hệ thống làm mát.
- Sản xuất công nghiệp: Băng tải tự động, máy nén khí, máy nghiền, máy xát lúa.
- Tủ điện điều khiển: Các tủ phân phối động cơ 3 pha trong mọi nhà máy sản xuất.
Câu hỏi thường gặp (FAQ)
1. Rơ le CHINT JD-5 có dùng cho motor 1 pha được không?
Không. Sản phẩm này được thiết kế chuyên dụng cho motor 3 pha để phát hiện sự cố mất pha.
2. Tại sao cần cài đặt cả "Dòng thấp" và "Quá dòng"?
Dòng thấp phát hiện khi motor chạy không tải hoặc đứt dây; Quá dòng bảo vệ khi motor bị kẹt cơ khí hoặc kéo tải quá nặng.
3. Thời gian trễ khởi động có tác dụng gì?
Motor khi khởi động có dòng tăng vọt (5-7 lần In). Thời gian trễ giúp rơ le bỏ qua giai đoạn này để không ngắt mạch sai.
4. Tiếp điểm SPST-NC hoạt động như thế nào?
Đây là tiếp điểm Thường Đóng. Khi bình thường, nó đóng mạch cấp điện cho Contactor. Khi có lỗi, nó mở ra để ngắt điện motor ngay lập tức.
5. Làm sao để biết hàng CHINT chính hãng tại AUT VN?
Sản phẩm có tem nhãn rõ ràng, đầy đủ chứng chỉ CO/CQ và được bảo hành chính thức từ nhà sản xuất.
6. Đèn LED trên JD-5 báo hiệu điều gì?
Đèn LED chỉ báo trạng thái nguồn, trạng thái vận hành bình thường (Normal) hoặc trạng thái lỗi (Fault).
7. Rơ le JD-5 có chống ngược pha không?
Model JD-5 tập trung vào mất pha và quá dòng. Nếu cần chống ngược pha, hãy liên hệ AUT VN để tư vấn dòng rơ le bảo vệ pha chuyên dụng.
8. Tôi có thể lắp JD-5 cho motor 15A không?
Hoàn toàn được, vì dải cài đặt của model này là 2A-20A, bao phủ mức 15A.
9. AUT VN có hỗ trợ kỹ thuật cài đặt không?
Có, đội ngũ kỹ thuật của AUT VN hỗ trợ miễn phí hướng dẫn đấu nối và cài đặt qua Zalo/Điện thoại.
10. Sản phẩm có xuất được hóa đơn VAT không?
Có, AUT VN cung cấp đầy đủ hóa đơn GTGT cho tất cả khách hàng và doanh nghiệp.
Nguồn tham khảo: Chint Global Official Website
Cam Kết Chất Lượng từ AUT VN
Với uy tín nhiều năm trong cung cấp thiết bị điện công nghiệp, AUT VN cam kết:
1. Sản phẩm chính hãng 100%, nói không với hàng giả, hàng nhái.
2. Cung cấp đầy đủ giấy tờ chứng nhận CO/CQ cho mọi dự án.
3. Chính sách bảo hành nhanh chóng, minh bạch.
4. Giá thành cạnh tranh nhất thị trường cùng dịch vụ hậu mãi chuyên nghiệp.
