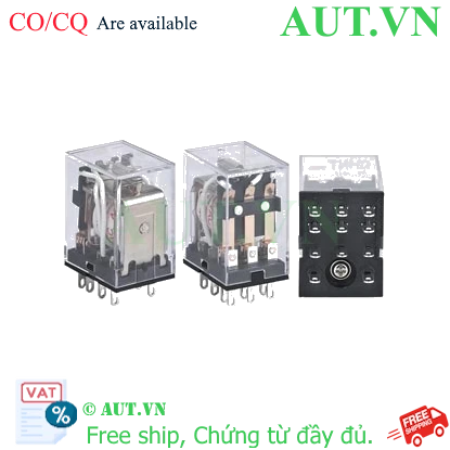

Relay trung gian CHINT JZX-22F/2Z PLU DC12V (8 Chân, DPDT, 5A) - AUT VN

Thương hiệu: CHINT (Chính hãng)
Loại tiếp điểm: DPDT (2 cặp tiếp điểm đảo chiều)
Điện áp cuộn dây: 12VDC
Dòng điện định mức: 5A
Số chân: 8 chân dẹt, lắp đế cắm tiện lợi
Ứng dụng: Điều khiển tự động hóa, tủ điện công nghiệp

nhà chế tạo: Chint

SKU: JZX-22F/2Z PLU DC12V

Giá cũ: 37.900 ₫

Giá bán: 34.110 ₫

Giới thiệu Relay trung gian CHINT JZX-22F/2Z PLU DC12V

Trong các hệ thống điều khiển tự động hóa và tủ điện công nghiệp, việc lựa chọn một thiết bị đóng cắt tin cậy là yếu tố sống còn. Relay trung gian CHINT JZX-22F/2Z PLU DC12V là giải pháp tối ưu giúp chuyển đổi và điều khiển dòng điện một cách chính xác. Với thiết kế 8 chân nhỏ gọn và cấu trúc DPDT, sản phẩm này cho phép bạn điều khiển hai mạch độc lập cùng lúc, cực kỳ linh hoạt cho các ứng dụng điện tử và điện công nghiệp hiện đại.

Điểm nổi bật của sản phẩm

Độ bền vượt trội: Tiếp điểm được làm từ hợp kim bạc cao cấp, giúp tăng khả năng dẫn điện và chống ăn mòn, kéo dài tuổi thọ thiết bị.
Thiết kế thông minh: Kích thước nhỏ gọn (21.5mm x 35.5mm x 27.5mm) giúp tiết kiệm diện tích tối đa trong tủ điện.
Tính an toàn cao: Vỏ nhựa cách điện tốt, đạt tiêu chuẩn quốc tế CE và UL.
Kết nối dễ dàng: Sử dụng kiểu chân dẹt (Plug-in) kết hợp với đế cắm chuyên dụng, giúp việc bảo trì và thay thế trở nên cực kỳ nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	JZX-22F/2Z PLU DC12V
Hãng sản xuất	CHINT
Loại Rơ le	Rơ le trung gian (Intermediate Relay)
Số chân kết nối	8 chân (Flat pins)
Cấu hình tiếp điểm	DPDT (2 Form C)
Điện áp cuộn dây (Coil Voltage)	12VDC
Dòng điện tiếp điểm (Resistive Load)	5A tại 220VAC / 5A tại 28VDC
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Nhiệt độ làm việc	-25°C đến +55°C
Tiêu chuẩn đạt được	CE, UL
Kích thước (RxCxS)	21.5 x 35.5 x 27.5 mm

Lợi ích khi sử dụng Relay CHINT JZX-22F/2Z

Sử dụng sản phẩm này không chỉ giúp hệ thống điện của bạn vận hành ổn định mà còn giúp giảm thiểu chi phí bảo trì nhờ độ bền linh kiện cao. Với khả năng đóng ngắt chính xác, rơ le giúp bảo vệ các thiết bị tải quan trọng khỏi các sự cố về điện. Đặc biệt, khi mua tại AUT VN, bạn hoàn toàn yên tâm về chất lượng hàng chính hãng và chế độ hỗ trợ kỹ thuật chuyên nghiệp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra điện áp nguồn cấp đảm bảo là 12VDC để tránh làm cháy cuộn dây.
Bước 2: Chọn đế cắm (Socket) tương thích như SN2S-05D hoặc PYF08A-N.
Bước 3: Cắm rơ le vào đế cắm một cách chắc chắn, tránh làm cong chân dẹt.
Bước 4: Đấu nối dây nguồn vào chân cuộn dây và dây tải vào các chân tiếp điểm theo sơ đồ DPDT.
Bước 5: Kiểm tra thông mạch và cấp nguồn để vận hành hệ thống.

Sản phẩm liên quan (isRelatedTo)

Để sử dụng hoàn chỉnh, quý khách cần kết hợp với các loại đế cắm sau:

Đế cắm CHINT SN2S-05D
Đế cắm OMZ PYF08A-N
Đế cắm CZY08B-01

Ứng dụng thực tế (Application)

Sử dụng trong các tủ điều khiển PLC.
Hệ thống điều khiển tự động trong máy móc công nghiệp.
Ứng dụng trong các mạch điều khiển điện tử, xe cộ (sử dụng điện 12V).
Điều khiển đóng ngắt các thiết bị điện gia dụng và công nghiệp nhẹ.

Câu hỏi thường gặp (FAQ)

1. Rơ le này có dùng được cho điện 220VAC không?

Không, đây là dòng điện áp cuộn dây 12VDC. Bạn chỉ được cấp nguồn 12VDC vào chân cuộn dây để đảm bảo an toàn.

2. Cấu trúc DPDT nghĩa là gì?

DPDT (Double Pole Double Throw) nghĩa là rơ le có 2 cặp tiếp điểm độc lập, mỗi cặp có khả năng chuyển đổi giữa hai trạng thái (thường đóng và thường mở).

3. Tôi có cần mua đế cắm riêng không?

Có, để lắp đặt lên thanh rail hoặc cố định trong tủ điện, bạn nên mua kèm các đế cắm chuyên dụng như SN2S-05D.

4. Sản phẩm có đèn LED báo hiệu không?

Model JZX-22F/2Z PLU này không tích hợp sẵn đèn LED báo trạng thái.

5. Dòng điện tối đa mà tiếp điểm chịu được là bao nhiêu?

Tiếp điểm chịu được dòng tải thuần trở tối đa là 5A.

6. Làm sao để biết rơ le còn hoạt động tốt?

Bạn có thể dùng đồng hồ vạn năng đo điện trở cuộn dây (nếu không thông mạch là hỏng) hoặc kiểm tra sự thay đổi trạng thái của tiếp điểm khi cấp nguồn.
