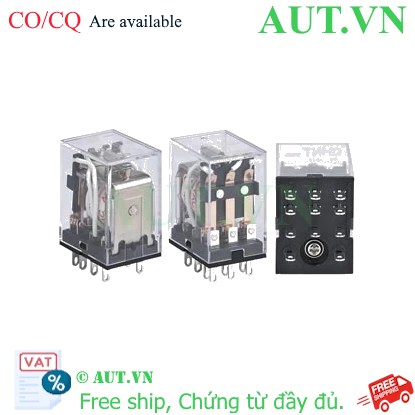

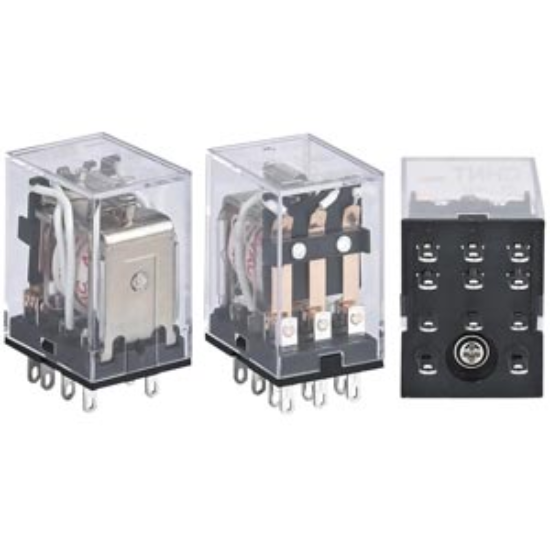

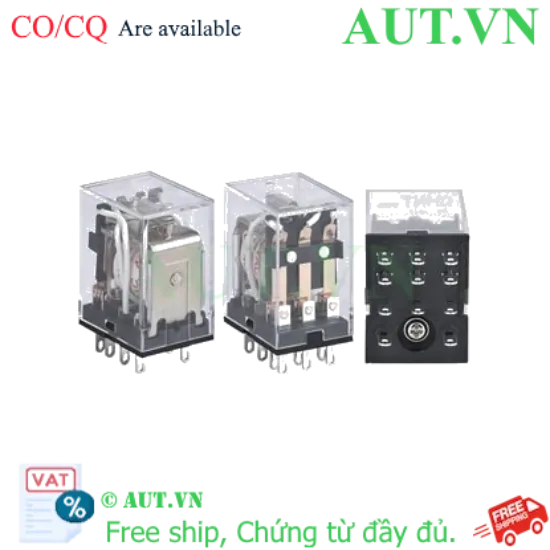

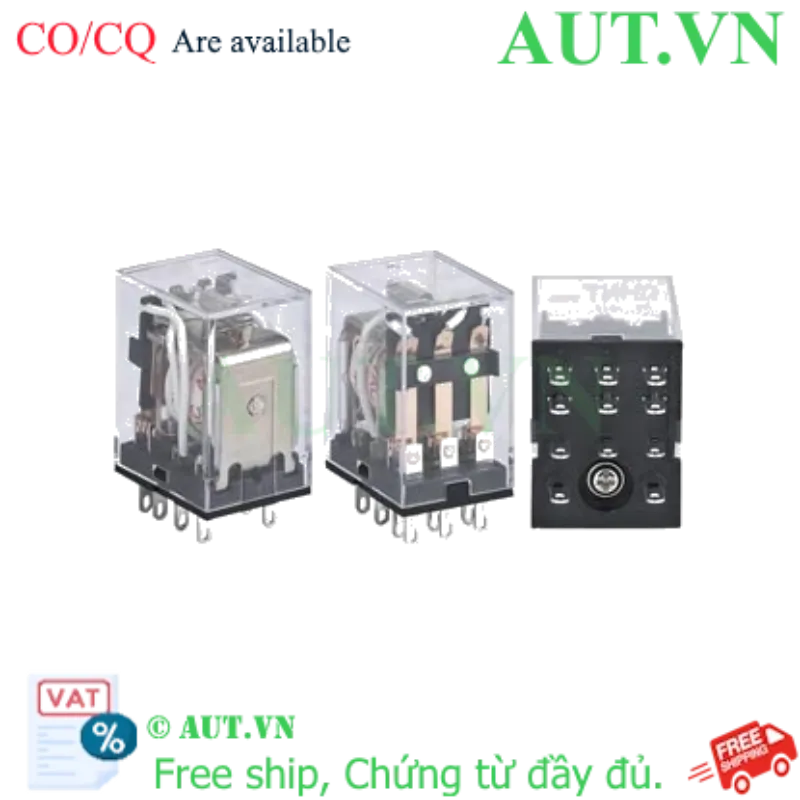

Relay Trung Gian CHINT JZX-22F/4Z PLU AC48V - 4PDT, 14 Chân, Slim Design

Thương hiệu: CHINT (Chính hãng)
Model: JZX-22F/4Z PLU AC48V
Loại tiếp điểm: 4PDT (4 cặp tiếp điểm chuyển đổi)
Số chân cắm: 14 chân (dạng dẹt)
Điện áp cuộn dây: 48VAC
Thiết kế: Slim (Siêu mỏng) tiết kiệm diện tích tủ điện
Dòng định mức: 3A

nhà chế tạo: Chint

SKU: JZX-22F/4Z PLU AC48V

Giá cũ: 46.700 ₫

Giá bán: 42.030 ₫

Giới thiệu Relay trung gian CHINT JZX-22F/4Z PLU AC48V

Trong các hệ thống điều khiển tự động hóa công nghiệp hiện đại, việc chuyển mạch tín hiệu chính xác và tin cậy là yếu tố then chốt để đảm bảo vận hành ổn định. Relay trung gian CHINT JZX-22F/4Z PLU AC48V là giải pháp chuyên dụng giúp tối ưu hóa quá trình đóng cắt mạch điện. Với cấu hình 4PDT (4 cặp tiếp điểm chuyển đổi), sản phẩm cho phép điều khiển đồng thời nhiều nhánh mạch điện khác nhau chỉ với một tín hiệu kích duy nhất, mang lại hiệu suất cực cao cho các hệ thống điều khiển phức tạp.

Điểm nổi bật của sản phẩm

Thiết kế Slim siêu mỏng: Với chiều rộng tối ưu chỉ 21.5mm, sản phẩm giúp tiết kiệm tối đa không gian trong tủ điện, cho phép lắp đặt với mật độ linh kiện cao hơn.
Độ tin cậy vượt trội: Hệ thống tiếp điểm được chế tạo từ hợp kim bạc (Silver Alloy) cao cấp, đảm bảo khả năng dẫn điện ổn định, chống oxy hóa và kéo dài tuổi thọ đóng cắt cơ học.
Khả năng điều khiển đa kênh: Cấu hình 4PDT mang lại sự linh hoạt tuyệt vời, vượt xa các dòng relay 1 hoặc 2 cặp tiếp điểm thông thường, giúp đơn giản hóa sơ đồ đấu nối.
Tiêu chuẩn an toàn quốc tế: Sản phẩm đạt chứng nhận CE và UL, đáp ứng khắt khe các tiêu chuẩn an toàn điện toàn cầu.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	JZX-22F/4Z PLU AC48V
Hãng sản xuất	CHINT
Loại thiết bị	Rơ le trung gian (Intermediate Relay)
Cấu hình tiếp điểm	4PDT (4 cặp tiếp điểm chuyển đổi)
Số chân cắm	14 chân (Dạng dẹt - Plug-in)
Điện áp cuộn dây (Coil Voltage)	48VAC
Dòng điện định mức tiếp điểm	3A (tại 220VAC hoặc 28VDC)
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Kích thước (Rộng x Cao x Sâu)	21.5 x 35.5 x 27.5 mm
Nhiệt độ vận hành	-25°C đến 55°C

Lợi ích khi sử dụng Relay CHINT JZX-22F/4Z

Việc lựa chọn Relay trung gian CHINT giúp doanh nghiệp tối ưu hóa chi phí và nâng cao độ an toàn cho hệ thống. Nhờ khả năng cách ly điện hoàn hảo, rơ le đóng vai trò là "lá chắn" bảo vệ các bộ điều khiển đắt tiền như PLC khỏi các sự cố quá tải hoặc xung điện ở nhánh tải. Ngoài ra, thiết kế siêu mỏng giúp giảm kích thước tổng thể của tủ điện, từ đó tiết kiệm chi phí vật liệu vỏ tủ và không gian lắp đặt trong nhà máy.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị đế cắm (Socket) 14 chân tương thích (Ví dụ: SN4S-05D hoặc PYF14A-N).
Bước 2: Gắn đế cắm lên thanh DIN Rail trong tủ điện điều khiển.
Bước 3: Cắm Relay JZX-22F/4Z vào đế cắm, đảm bảo các chân dẹt khớp hoàn toàn và chắc chắn.
Bước 4: Đấu nối nguồn điều khiển 48VAC vào hai chân cuộn dây của rơ le theo sơ đồ kỹ thuật.
Bước 5: Đấu nối mạch tải (load) vào các cặp tiếp điểm 4PDT theo sơ đồ mạch đã thiết kế.
Bước 6: Kiểm tra điện áp và vận hành thử nghiệm hệ thống để đảm bảo tính ổn định.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống hoạt động hoàn chỉnh, quý khách vui lòng mua kèm với các đế cắm rơ le chuyên dụng sau:

Đế cắm CHINT SN4S-05D
Đế cắm BY OMZ PYF14A-N

Ứng dụng thực tế (PropertyValue)

Điều khiển logic tín hiệu trong các hệ thống PLC/DCS.
Chuyển mạch tín hiệu trong các dây chuyền sản xuất tự động hóa.
Lắp đặt trong các tủ điện điều khiển máy móc công nghiệp và thiết bị điện dân dụng thông minh.
Mở rộng số lượng tiếp điểm đầu ra cho các bộ điều khiển có sẵn.

Câu hỏi thường gặp (FAQ)

1. Relay này sử dụng điện áp điều khiển bao nhiêu?
Sản phẩm sử dụng điện áp cuộn dây là 48VAC. Quý khách tuyệt đối không cấp nguồn 220VAC trực tiếp để tránh gây cháy cuộn dây.

2. Tôi có thể dùng rơ le này để đóng cắt tải công suất lớn không?
Với dòng định mức 3A, relay này phù hợp cho các tải tín hiệu hoặc tải nhỏ. Nếu cần điều khiển tải công suất lớn, hãy dùng relay này để kích cho Contactor hoặc thiết bị công suất lớn hơn.

3. Tại sao nên chọn dòng 4PDT thay vì các dòng khác?
Dòng 4PDT cung cấp 4 cặp tiếp điểm độc lập, cho phép bạn điều khiển 4 mạch khác nhau cùng lúc, giúp tiết kiệm không gian và giảm số lượng thiết bị cần lắp.

4. Làm thế nào để kiểm tra rơ le còn hoạt động tốt không?
Sử dụng đồng hồ vạn năng (VOM) để đo thông mạch các cặp tiếp điểm khi đã cấp nguồn 48VAC vào cuộn dây.

5. Kích thước siêu mỏng (Slim) có ưu điểm gì?
Giúp tiết kiệm đáng kể diện tích lắp đặt trong tủ điện, cực kỳ hữu ích khi cần lắp đặt nhiều thiết bị trong một không gian hạn chế.

6. Sản phẩm này có cần đế cắm không?
Có, để lắp đặt lên thanh DIN Rail và đấu nối dây dễ dàng, bạn cần sử dụng kèm đế cắm 14 chân tương thích.

7. Relay CHINT có đảm bảo độ bền không?
CHINT là thương hiệu toàn cầu, dòng JZX-22F đạt chuẩn CE/UL với tuổi thọ cơ học và điện học cực cao.

8. Tôi có thể mua số lượng lớn tại AUT VN không?
Có, AUT VN luôn sẵn kho số lượng lớn cho các dự án công nghiệp với mức giá chiết khấu cực tốt.

9. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, chúng tôi cung cấp đầy đủ hóa đơn VAT và chứng chỉ xuất xứ, chất lượng (CO/CQ) cho khách hàng dự án.

10. Sản phẩm có sẵn hàng không?
Sản phẩm luôn sẵn hàng tại AUT VN. Vui lòng liên hệ hotline để được hỗ trợ kiểm tra kho nhanh nhất.
