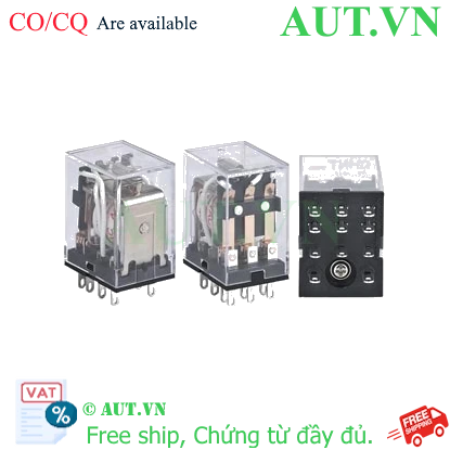

Rơ le trung gian CHINT JZX-22F/4Z PLU DC9V | 14 Chân, 4PDT, Cuộn dây 9VDC

Thương hiệu: CHINT (Chính hãng)
Model: JZX-22F/4Z PLU DC9V
Cấu hình tiếp điểm: 4PDT (4 cặp tiếp điểm độc lập)
Số chân kết nối: 14 chân (Dạng cắm - Plug-in)
Điện áp cuộn dây: 9VDC (Chuyên dụng cho mạch điều khiển thấp áp)
Dòng định mức: 3A (Độ bền cao, chống oxy hóa)
Ứng dụng: Cách ly tín hiệu, điều khiển đóng cắt trong hệ thống tự động hóa

nhà chế tạo: Chint

SKU: JZX-22F/4Z PLU DC9V

Giá cũ: 46.700 ₫

Giá bán: 42.030 ₫

Giới thiệu Rơ le trung gian CHINT JZX-22F/4Z PLU DC9V

Trong các hệ thống điều khiển điện công nghiệp và tự động hóa hiện đại, việc đảm bảo sự cách ly an toàn giữa mạch điều khiển và mạch động lực là yếu tố sống còn. Rơ le trung gian CHINT JZX-22F/4Z PLU DC9V là giải pháp tối ưu được các kỹ sư tin dùng để bảo vệ các thiết bị nhạy cảm như PLC, cảm biến khỏi các xung nhiễu điện từ. Với cấu hình 4PDT mạnh mẽ, thiết bị này cho phép bạn điều khiển cùng lúc 4 mạch điện độc lập, mang lại khả năng tùy biến logic cực cao cho hệ thống của bạn.

Điểm nổi bật của sản phẩm

Khả năng điều khiển đa kênh: Cấu hình 4PDT (4 cực đôi) giúp tối ưu hóa việc chia tách tín hiệu, điều khiển nhiều thiết bị chỉ với một lệnh duy nhất.
Tiếp điểm hợp kim bạc cao cấp: Sử dụng vật liệu Silver Alloy giúp tăng cường khả năng dẫn điện, giảm điện trở tiếp xúc và kéo dài tuổi thọ cơ học đáng kể.
Độ tin cậy cực cao: Sản phẩm từ CHINT - thương hiệu thiết bị điện toàn cầu, đáp ứng đầy đủ các tiêu chuẩn khắt khe như CE và UL.
Thiết kế tối ưu không gian: Kích thước siêu nhỏ gọn (chỉ rộng 21.5mm), cực kỳ phù hợp cho các tủ điện điều khiển có mật độ linh kiện cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	JZX-22F/4Z PLU DC9V
Loại thiết bị	Rơ le trung gian (Intermediate Relay)
Số chân kết nối	14 Chân (Kiểu dẹt - Plug-in)
Cấu hình tiếp điểm	4PDT (4 cặp tiếp điểm chuyển đổi)
Điện áp cuộn dây (Coil Voltage)	9VDC
Dòng định mức tiếp điểm	3A (tại 220VAC hoặc 28VDC)
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Nhiệt độ vận hành	-25°C đến 55°C
Kích thước (RxCxd)	21.5 x 35.5 x 27.5 mm
Tiêu chuẩn đạt được	CE, UL

Nguồn tham khảo: CHINT Official Website

Lợi ích khi sử dụng Rơ le trung gian CHINT JZX-22F/4Z

Khi tích hợp rơ le trung gian CHINT vào hệ thống, bạn không chỉ mua một linh kiện, mà đang mua sự an tâm. Thiết bị giúp cách ly hoàn toàn dòng điện điều khiển điện áp thấp (9VDC) với các tải công suất lớn, ngăn chặn triệt để hiện tượng quá áp hoặc ngắn mạch gây hư hỏng PLC. Đặc biệt, cấu hình 4PDT giúp giảm bớt số lượng linh kiện cần lắp đặt, từ đó tiết kiệm đáng kể chi phí vật tư và không gian tủ điện cho doanh nghiệp.

Hướng dẫn sử dụng (How-to)

Bước 1: Kiểm tra nguồn: Đảm bảo nguồn cấp cho cuộn dây đúng là 9VDC. Tuyệt đối không cấp nguồn 220VAC trực tiếp vào cuộn dây để tránh cháy nổ.
Bước 2: Lắp đặt: Cắm rơ le vào đế cắm tương ứng (ví dụ đế SN4S-05D) sao cho chắc chắn, không bị lỏng lẻo.
Bước 3: Đấu nối cuộn dây: Kết nối hai dây nguồn điều khiển 9VDC vào hai chân cuộn dây theo sơ đồ của hãng.
Bước 4: Đấu nối tiếp điểm: Kết nối mạch tải vào các chân Common, NO (Thường mở) hoặc NC (Thường đóng) theo đúng logic 4PDT.
Bước 5: Kiểm tra: Cấp nguồn và dùng đồng hồ VOM kiểm tra trạng thái chuyển đổi của các tiếp điểm để đảm bảo rơ le hoạt động chuẩn xác.

Sản phẩm tương thích (isRelatedTo)

Để rơ le hoạt động ổn định và dễ dàng bảo trì, quý khách nên sử dụng kèm các loại đế cắm chính hãng:

Đế cắm CHINT chuyên dụng: SN4S-05D
Đế cắm OMZ tiêu chuẩn: PYF14A-N

Ứng dụng thực tế (PropertyValue)

Điều khiển các hệ thống tự động hóa nhà máy (Smart Factory).
Mạch cách ly tín hiệu trong các thiết bị điện tử công suất thấp.
Hệ thống điều khiển chiếu sáng thông minh và điều hòa trung tâm.
Mạch logic điều khiển trong các bảng điện điều khiển máy móc.

Câu hỏi thường gặp (FAQ)

1. Rơ le này có thể dùng với điện áp 12V hay 24V không?
Không nên. Sản phẩm này được thiết kế chuyên dụng cho cuộn dây 9VDC. Việc dùng sai điện áp sẽ khiến rơ le không đóng hoặc bị cháy cuộn dây.

2. Cấu hình 4PDT có ưu điểm gì so với 2PDT?
4PDT cung cấp 4 cặp tiếp điểm độc lập, cho phép bạn điều khiển 4 luồng tín hiệu khác nhau đồng thời, giúp hệ thống mạch phức tạp trở nên đơn giản hơn.

3. Tôi cần mua thêm phụ kiện gì để lắp đặt?
Bạn cần mua thêm đế cắm (socket) 14 chân như model SN4S-05D để lắp đặt rơ le vào thanh ray trong tủ điện.

4. Dòng điện 3A có đủ để chạy motor nhỏ không?
3A là dòng định mức cho tiếp điểm. Nếu motor có dòng khởi động lớn, bạn cần tính toán kỹ hoặc sử dụng thêm contactor để bảo vệ rơ le.

5. Sản phẩm có được bảo hành không?
Có, mọi sản phẩm mua tại AUT VN đều được bảo hành theo tiêu chuẩn nhà sản xuất CHINT.

6. Rơ le này có đèn LED báo trạng thái không?
Model JZX-22F/4Z PLU này không tích hợp đèn LED. Nếu cần đèn báo, vui lòng chọn dòng có ký hiệu LED trong mã sản phẩm.

7. Tại sao tôi nên chọn mua tại AUT VN thay vì các đơn vị khác?
AUT VN cam kết hàng CHINT chính hãng 100%, hỗ trợ kỹ thuật chuyên sâu và cung cấp đầy đủ chứng chỉ CO/CQ.

8. Thời gian giao hàng như thế nào?
Chúng tôi hỗ trợ giao hàng nhanh toàn quốc, hàng luôn có sẵn tại kho để đáp ứng tiến độ dự án của bạn.

9. Tôi có thể lấy báo giá số lượng lớn không?
Hoàn toàn được. Quý khách vui lòng liên hệ Hotline 0968.053.025 để nhận chính sách chiết khấu hấp dẫn cho đại lý và dự án.

10. Kích thước rơ le này có tiết kiệm diện tích không?
Với chiều rộng chỉ khoảng 21.5mm, đây là dòng rơ le cực kỳ nhỏ gọn, giúp tối ưu hóa không gian tủ điện công nghiệp.
