Relay Trung Gian CHINT JZX-22F(D)/2Z PLU DC36V - 8 Chân DPDT, Có Đèn LED | AUT VN

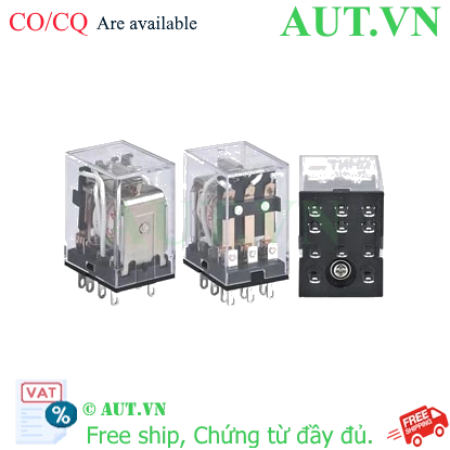

Giới thiệu Relay trung gian CHINT JZX-22F(D)/2Z PLU DC36V

Trong các hệ thống điều khiển tự động hóa và tủ điện công nghiệp, việc đảm bảo tín hiệu đóng ngắt chính xác và an toàn là ưu tiên hàng đầu. Relay trung gian CHINT JZX-22F(D)/2Z PLU DC36V là giải pháp lý tưởng để cách ly và điều khiển các mạch điện với điện áp cuộn dây 36VDC. Với thương hiệu CHINT danh tiếng, sản phẩm này mang lại sự tin cậy tuyệt đối cho các kỹ sư điện và đơn vị lắp đặt tủ bảng điện chuyên nghiệp.

Điểm nổi bật của sản phẩm

• Hiệu suất ổn định: Sử dụng tiếp điểm hợp kim bạc cao cấp giúp tăng tuổi thọ cơ học và khả năng dẫn điện vượt trội, giảm thiểu hiện tượng hồ quang.
• Tính trực quan cao: Tích hợp đèn LED báo trạng thái hoạt động ngay trên thân relay, giúp kỹ thuật viên dễ dàng kiểm tra tình trạng có điện hay không mà không cần thiết bị đo.
• Thiết kế nhỏ gọn: Kích thước siêu tối ưu giúp tiết kiệm không gian lắp đặt trong các tủ điện điều khiển chật hẹp.
• Độ bền chuẩn quốc tế: Khả năng chịu nhiệt và chống chịu môi trường khắc nghiệt tốt, đáp ứng các tiêu chuẩn an toàn khắt khe như CE, UL.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: CHINT Official Website

Lợi ích khi sử dụng Relay CHINT JZX-22F(D)

• An toàn hệ thống: Cách ly hoàn toàn giữa mạch điều khiển (tín hiệu thấp) và mạch tải (tín hiệu cao), bảo vệ tuyệt đối các thiết bị nhạy cảm như PLC, cảm biến.
• Tối ưu chi phí vận hành: Nhờ độ bền cao và ít lỗi vặt, sản phẩm giúp giảm thiểu tối đa chi phí bảo trì và thay thế linh kiện định kỳ.
• Lắp đặt nhanh chóng: Thiết kế 8 chân dẹt kết hợp với đế cắm chuyên dụng giúp việc thay thế relay khi có sự cố diễn ra trong tích tắc, giảm thời gian dừng máy.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Bước 1: Kiểm tra nguồn cấp: Đảm bảo nguồn điện điều khiển là 36VDC. Tuyệt đối không cấp nguồn AC hoặc điện áp cao hơn định mức để tránh cháy cuộn dây.
2. Bước 2: Chuẩn bị đế cắm: Lựa chọn đế cắm tương thích như SN2S-05D hoặc PYF08A-N.
3. Bước 3: Kết nối phần cứng: Cắm chân Relay vào đế một cách dứt khoát, đảm bảo các chân dẹt khớp hoàn toàn với các lỗ trên đế.
4. Bước 4: Đấu nối mạch: Đấu nối dây nguồn vào chân cuộn dây (Coil) và đấu nối mạch tải vào các chân tiếp điểm DPDT.
5. Bước 5: Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED trên thân Relay. Nếu đèn sáng, Relay đang hoạt động bình thường.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống hoạt động ổn định và chuyên nghiệp, bạn nên kết hợp Relay này với:

• Đế cắm Relay CHINT chính hãng: SN2S-05D, PYF08A-N, hoặc CZY08B-01.
• Bộ nguồn DC 36V ổn định để đảm bảo tuổi thọ cuộn dây.
• Các linh kiện bảo vệ mạch như Diode chống ngược hoặc Varistor.

Ứng dụng thực tế (PropertyValue)

• Hệ thống PLC: Làm relay trung gian để mở rộng số lượng ngõ ra/vào (I/O expansion).
• Tự động hóa công nghiệp: Điều khiển đóng ngắt van điện từ, khởi động động cơ nhỏ, hoặc các thiết bị chấp hành khác.
• Hệ thống nhà thông minh: Chuyển mạch điều khiển trong các kịch bản chiếu sáng, điều hòa nhiệt độ.

Câu hỏi thường gặp (FAQ)

1. Relay này có thể dùng cho điện áp 24VDC hoặc 48VDC không?

Không nên. Để đảm bảo độ bền và hiệu suất, bạn nên sử dụng đúng điện áp định mức 36VDC của sản phẩm.

2. Tại sao tôi nên chọn dòng Relay CHINT thay vì các hãng giá rẻ khác?

CHINT là thương hiệu toàn cầu, sản phẩm đảm bảo độ ổn định cao, tiếp điểm hợp kim bạc chống mòn và có đầy đủ chứng chỉ CO/CQ khi mua tại AUT VN.

3. Đèn LED trên relay có tác dụng gì?

Đèn LED giúp bạn kiểm tra trực quan tình trạng cấp điện vào cuộn dây, giúp việc xử lý sự cố (troubleshooting) nhanh hơn rất nhiều.

4. Cấu trúc DPDT giúp ích gì trong việc điều khiển?

DPDT cho phép bạn điều khiển 2 mạch điện độc lập cùng một lúc chỉ với một tín hiệu kích duy nhất, cực kỳ tiện lợi cho các mạch logic.

5. Tôi có thể lắp trực tiếp lên bo mạch không?

Sản phẩm này được thiết kế dạng chân dẹt (Plug-in) để cắm vào đế, phù hợp nhất cho lắp đặt trên thanh rail trong tủ điện.

6. Dòng tải 5A là dòng tối đa hay dòng khuyến nghị?

Đây là dòng định mức tối đa. Để thiết bị bền nhất, bạn nên sử dụng ở mức 70-80% dòng định mức (khoảng 3.5A - 4A).

7. Làm sao để phân biệt hàng chính hãng CHINT?

Hàng chính hãng có in ấn sắc nét, thông số rõ ràng và được AUT VN cung cấp kèm chứng chỉ CO/CQ đầy đủ.

8. Relay này có kích thước bao nhiêu?

Với chiều rộng chỉ 21.5mm, đây là dòng relay siêu nhỏ gọn, cực kỳ tiết kiệm diện tích tủ điện.

9. Tôi cần mua thêm gì để sử dụng được ngay?

Bạn cần mua thêm đế cắm (socket) tương ứng như model SN2S-05D để lắp đặt vào tủ điện.

10. AUT VN có sẵn hàng số lượng lớn không?

Có, AUT VN luôn sẵn kho hàng nghìn sản phẩm, đáp ứng tốt các đơn hàng dự án lớn với giá cực kỳ cạnh tranh.
