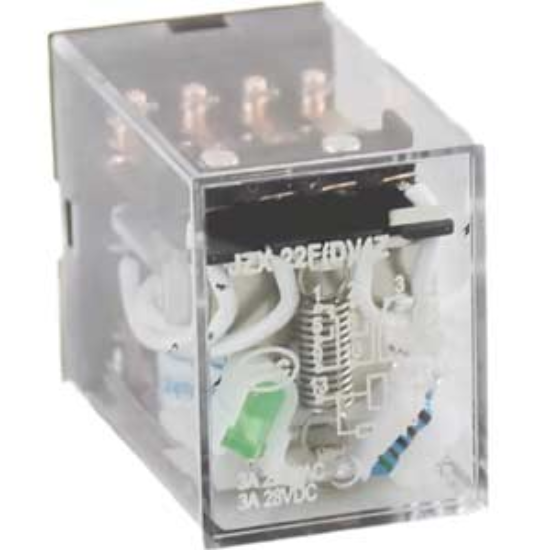

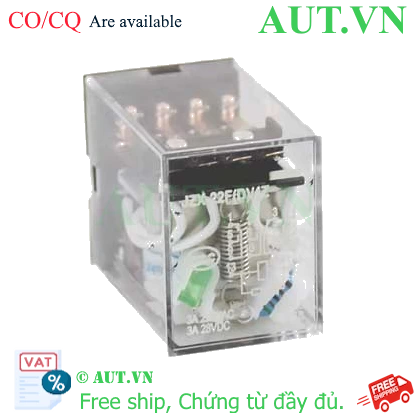

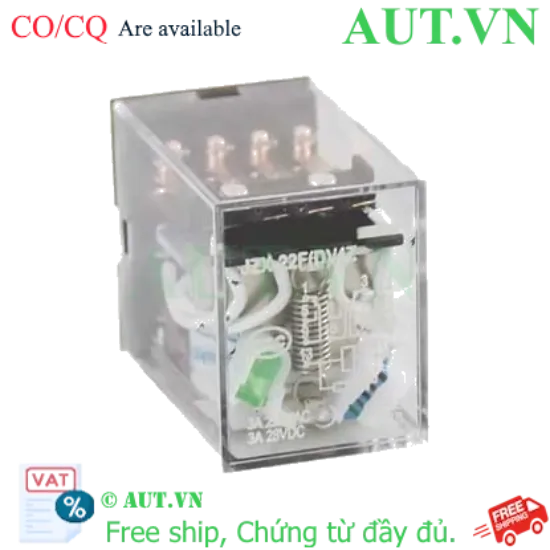

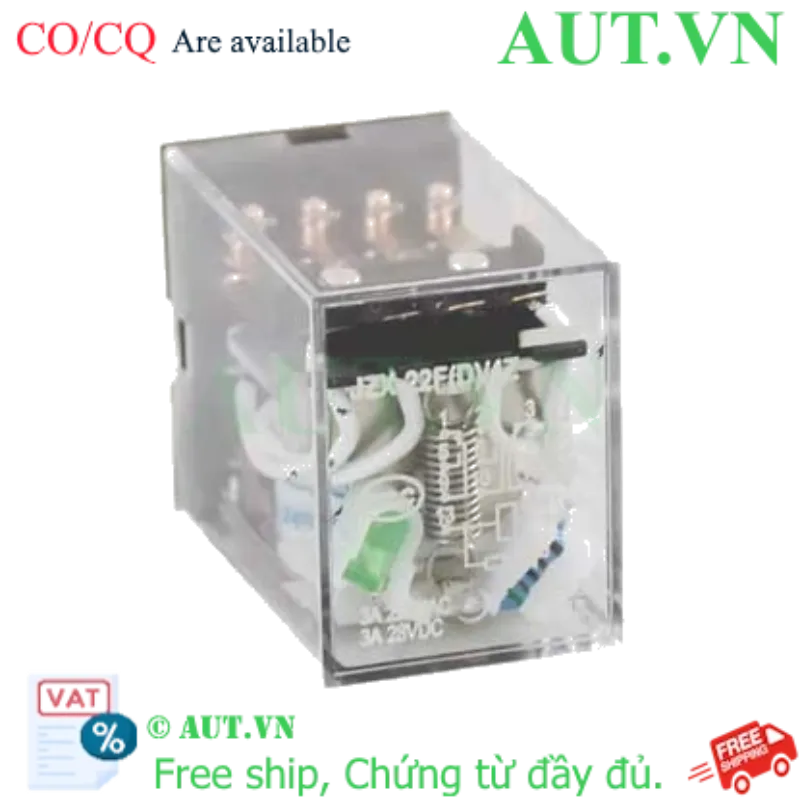

Rơ le trung gian CHINT JZX-22F(D)/4Z PLU DC24V | 4PDT, 14 chân, 24VDC (Có LED)

Giới thiệu Rơ le trung gian CHINT JZX-22F(D)/4Z PLU DC24V

Trong các hệ thống điều khiển tự động hóa công nghiệp, việc chuyển mạch tín hiệu chính xác và tin cậy là yếu tố then chốt. Rơ le trung gian CHINT JZX-22F(D)/4Z PLU DC24V là giải pháp tối ưu được thiết kế để đảm bảo sự ổn định cho các mạch điều khiển. Với cấu hình 4PDT mạnh mẽ, sản phẩm cho phép điều khiển đồng thời nhiều nhánh mạch, giúp tối giản hóa không gian lắp đặt và tăng tính linh hoạt cho hệ thống điện.

Điểm nổi bật của sản phẩm

• Cấu hình 4PDT: Cung cấp 4 bộ tiếp điểm chuyển đổi, giúp điều khiển nhiều tín hiệu cùng lúc.
• Đèn LED chỉ thị: Tích hợp đèn LED giúp người vận hành dễ dàng quan sát trạng thái đóng/ngắt của rơ le ngay trên tủ điện.
• Độ bền cao: Tiếp điểm làm từ hợp kim bạc giúp tăng khả năng dẫn điện và chống mài mòn hiệu quả.
• Thiết kế nhỏ gọn: Kích thước tối ưu, dễ dàng lắp đặt trên đế cắm hoặc bề mặt thiết bị.
• Tiêu chuẩn quốc tế: Đạt chứng nhận CE và UL, đảm bảo an toàn tuyệt đối cho hệ thống.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: CHINT Official Website

Lợi ích khi sử dụng sản phẩm

• Tiết kiệm chi phí: Độ bền cao, ít hỏng hóc giúp giảm thiểu chi phí bảo trì và thay thế.
• Tăng tính an toàn: Khả năng cách điện tốt và các tiêu chuẩn quốc tế giúp bảo vệ thiết bị điều khiển nhạy cảm.
• Dễ dàng lắp đặt và bảo trì: Thiết kế dạng cắm (Plug-in) giúp việc thay thế rơ le khi gặp sự cố diễn ra cực kỳ nhanh chóng mà không cần đấu nối lại dây.

Hướng dẫn sử dụng (How to)

1. Bước 1: Kiểm tra điện áp nguồn cấp đảm bảo là 24VDC để tránh cháy cuộn dây.
2. Bước 2: Lắp rơ le vào đế cắm tương ứng (như SN4S-05D hoặc PYF14A-N).
3. Bước 3: Đấu nối dây điều khiển vào hai chân cuộn dây (Coil).
4. Bước 4: Đấu nối các mạch tải vào các chân tiếp điểm (4PDT) theo sơ đồ mạch điện.
5. Bước 5: cấp nguồn và kiểm tra đèn LED báo hiệu để xác nhận rơ le hoạt động.

Sản phẩm tương thích (isRelatedTo)

Để sử dụng hiệu quả và an toàn, sản phẩm này cần đi kèm với các loại đế cắm (Socket) chuyên dụng sau:

• Đế cắm SN4S-05D
• Đế cắm PYF14A-N (Hãng OMZ)

Ứng dụng thực tế (Application)

• Sử dụng trong các tủ điều khiển PLC để cách ly tín hiệu.
• Điều khiển các tải nhỏ như đèn báo, van điện từ (solenoid), hoặc relay trung gian khác.
• Ứng dụng trong các hệ thống tự động hóa nhà máy, dây chuyền sản xuất điện tử.
• Sử dụng trong các mạch logic điều khiển trong công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Rơ le này dùng điện áp bao nhiêu để hoạt động?

Sản phẩm sử dụng điện áp cuộn dây là 24VDC. Vui lòng không sử dụng điện áp AC hoặc điện áp DC cao hơn để tránh hư hỏng.

2. 4PDT có nghĩa là gì?

4PDT (4 Pole Double Throw) nghĩa là rơ le có 4 cực tiếp điểm chuyển đổi, cho phép bạn điều khiển 4 mạch độc lập cùng lúc.

3. Tôi có cần mua thêm đế cắm không?

Có, để lắp đặt ổn định và dễ dàng thay thế, bạn nên sử dụng kèm với đế cắm SN4S-05D hoặc PYF14A-N.

4. Sản phẩm có đèn báo không?

Có, model này đã tích hợp sẵn đèn LED để báo trạng thái hoạt động của cuộn dây.

5. Dòng tải tối đa mà rơ le chịu được là bao nhiêu?

Dòng điện định mức là 3A (áp dụng cho cả tải thuần trở 220VAC và 28VDC).

6. Tiếp điểm của rơ le làm bằng gì?

Tiếp điểm được làm bằng hợp kim bạc, giúp tăng độ bền và khả năng dẫn điện tốt hơn.

7. Kích thước của rơ le có nhỏ không?

Sản phẩm rất nhỏ gọn với chiều rộng chỉ 21.5mm, cực kỳ tiết kiệm không gian trong tủ điện.

8. Sản phẩm có đầy đủ giấy tờ CO/CQ không?

Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ CO/CQ và hóa đơn VAT cho quý khách hàng.

9. Rơ le này có thể dùng để điều khiển motor trực tiếp không?

Chỉ nên dùng để điều khiển các tải nhỏ hoặc dùng làm tín hiệu điều khiển cho các thiết bị công suất lớn hơn. Không nên dùng trực tiếp cho motor có dòng khởi động lớn vượt quá 3A.

10. Mua hàng chính hãng CHINT ở đâu uy tín?

Bạn có thể đặt hàng trực tiếp tại AUT VN để đảm bảo hàng chính hãng với giá cạnh tranh nhất.
