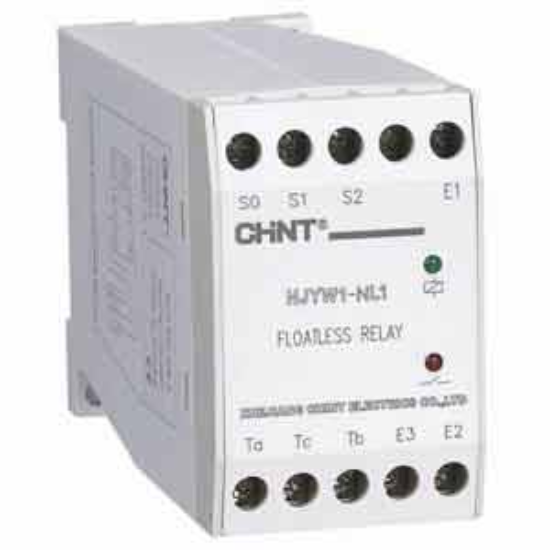

Rơ le mực nước CHINT NJYW1-NL1 (220V/380V) - Điều khiển 2 mức, Truyền xa 1km, Chuẩn CE

Model: NJYW1-NL1 AC220V/380V chính hãng CHINT
Chức năng: Tự động điều khiển 2 mức nước (Cấp/Thoát) thông minh
Điện áp: Hỗ trợ linh hoạt 220VAC hoặc 380VAC
Ưu điểm vượt trội: Khả năng truyền tín hiệu cực xa lên đến 1km
Lắp đặt: Thiết kế chuẩn DIN rail, ngõ ra SPDT an toàn và tin cậy

nhà chế tạo: Chint

SKU: NJYW1-NL1 AC220V/380V

Giá cũ: 463.350 ₫

Giá bán: 370.680 ₫

Giới thiệu Rơ le mực nước CHINT NJYW1-NL1

Rơ le mực nước CHINT NJYW1-NL1 là giải pháp điều khiển mức chất lỏng tiên tiến bằng phương pháp dẫn điện. Thiết bị được thiết kế chuyên dụng để tự động hóa quy trình cấp và thoát nước trong các hệ thống công nghiệp, xử lý nước thải hoặc các công trình dân dụng quy mô lớn. Với khả năng vận hành ổn định ở điện áp 220V/380V, sản phẩm giúp loại bỏ hoàn toàn việc giám sát thủ công, ngăn ngừa triệt để tình trạng cạn nước gây cháy bơm hoặc tràn bồn gây lãng phí tài nguyên.

Điểm nổi bật của CHINT NJYW1-NL1

Khả năng truyền dẫn ấn tượng: Cho phép khoảng cách giữa bộ điều khiển và các điện cực lên tới 1km, cực kỳ tối ưu cho các nhà máy, trang trại hoặc khu công nghiệp có diện tích rộng.
Độ bền công nghiệp vượt trội: Vỏ nhựa cao cấp, đạt tiêu chuẩn CE quốc tế, đảm bảo hoạt động bền bỉ trong môi trường khắc nghiệt.
Lắp đặt nhanh chóng: Thiết kế chuẩn DIN rail giúp việc tích hợp vào tủ điện trở nên dễ dàng, gọn gàng và chuyên nghiệp.
Điều khiển chính xác: Ngõ ra SPDT linh hoạt kết hợp thời gian trễ (delay) từ 80ms đến 160ms giúp triệt tiêu hiện tượng đóng ngắt liên tục khi mặt nước dao động.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NJYW1-NL1 AC220V/380V
Điện áp nguồn cấp	220VAC / 380VAC
Số mức báo mức nước	2 mức (Cao/Thấp)
Loại ngõ ra	SPDT (Single Pole Double Throw)
Công suất tải (Điện trở)	0.75A @ 220VAC / 0.47A @ 380VAC
Khoảng cách kết nối tối đa	1.000 mét (1km)
Thời gian trễ (Delay time)	80ms - 160ms
Nhiệt độ vận hành	-5°C đến 40°C
Kích thước (RxCxS)	45.5mm x 70.5mm x 115mm
Tiêu chuẩn an toàn	CE

Lợi ích khi sử dụng Rơ le mực nước CHINT NJYW1-NL1

Bảo vệ thiết bị tối ưu: Ngăn chặn hoàn toàn tình trạng máy bơm chạy khô (dry run), giúp kéo dài tuổi thọ động cơ và giảm chi phí sửa chữa.
Tiết kiệm chi phí vận hành: Tự động hóa giúp giảm bớt nhân công giám sát và tối ưu hóa lượng nước sử dụng, tránh lãng phí do tràn bồn.
An toàn tuyệt đối: Hệ thống điều khiển sử dụng điện áp thấp tại các điện cực, đảm bảo an toàn cho cả người vận hành và môi trường chất lỏng.
Độ tin cậy cao: Sản phẩm đến từ thương hiệu CHINT uy tín toàn cầu, đảm bảo hoạt động liên tục không gián đoạn trong môi trường công nghiệp.

Hướng dẫn sử dụng (How to)

Bước 1: Lắp đặt: Gắn rơ le lên thanh DIN rail trong tủ điện điều khiển.
Bước 2: Đấu nối nguồn: Kết nối nguồn cấp (AC220V hoặc AC380V) vào các chân nguồn theo đúng sơ đồ kỹ thuật của hãng.
Bước 3: Lắp đặt điện cực: Đặt các thanh điện cực cảm biến vào bồn nước tại các vị trí mức Cao và mức Thấp cần kiểm soát.
Bước 4: Kết nối dây dẫn: Nối dây từ điện cực về rơ le (Lưu ý: Với khoảng cách xa, nên chọn dây dẫn có tiết diện phù hợp và chống nhiễu).
Bước 5: Đấu nối tải: Kết nối ngõ ra SPDT với Contactor hoặc Relay trung gian để điều khiển máy bơm.
Bước 6: Kiểm tra: Vận hành thử nghiệm bằng cách thay đổi mức nước thực tế để kiểm tra tính chính xác của điểm đóng/ngắt.

Sản phẩm sử dụng chung (isRelatedTo)

Contactor CHINT: Để điều khiển các máy bơm công suất lớn một cách an toàn.
Relay trung gian: Dùng để cách ly và tăng cường tín hiệu điều khiển.
Điện cực cảm biến: Các loại điện cực bằng thép không gỉ (Inox) chuyên dụng.
Thiết bị bảo vệ (MCB/MCCB): Bảo vệ ngắn mạch cho toàn bộ hệ thống điều khiển.

Ứng dụng thực tế (PropertyValue)

Hệ thống cấp nước tự động: Kiểm soát mức nước trong bể chứa sinh hoạt hoặc công nghiệp.
Hệ thống thoát nước: Điều khiển bơm hố ga, bể thu nước thải khi mức nước dâng cao.
Hệ thống nồi hơi: Duy trì mức nước an toàn trong bình hơi để tránh nổ hoặc cháy thiết bị.
Xử lý nước thải: Quản lý mức nước trong các bể lắng, bể lọc và bể điều hòa.

Câu hỏi thường gặp (FAQ)

1. Rơ le NJYW1-NL1 có thể dùng cho nước mặn không?
Sản phẩm hoạt động dựa trên nguyên lý dẫn điện. Với nước mặn có độ dẫn điện cao, bạn nên sử dụng điện cực chuyên dụng (như Titan hoặc Inox 316) để tránh hiện tượng ăn mòn điện hóa.

2. Khoảng cách truyền 1km có ổn định không?
Đây là khả năng truyền dẫn tối đa của thiết bị. Để đạt hiệu quả tốt nhất ở khoảng cách xa, bạn cần sử dụng dây dẫn có tiết diện phù hợp và đảm bảo dây được bọc chống nhiễu.

3. Sản phẩm có chức năng bảo vệ máy bơm khỏi quá tải không?
Không, NJYW1-NL1 là rơ le điều khiển mức. Để bảo vệ quá tải cho bơm, bạn cần lắp thêm Rơ le nhiệt hoặc MCCB trong mạch điều khiển.

4. Tại sao máy bơm cứ đóng ngắt liên tục khi nước dao động?
Bạn có thể điều chỉnh thời gian trễ (delay) của rơ le hoặc lắp thêm vách ngăn sóng tại vị trí đặt điện cực để ổn định tín hiệu.

5. Ngõ ra SPDT có ý nghĩa gì?
SPDT (Single Pole Double Throw) cho phép bạn linh hoạt lựa chọn: Hoặc là điều khiển bơm cấp nước (khi nước thấp), hoặc là điều khiển bơm thoát nước (khi nước cao).

6. Tôi có cần cài đặt thông số gì phức tạp không?
Không, sản phẩm được thiết kế dạng Plug-and-Play. Bạn chỉ cần đấu nối đúng sơ đồ chân là thiết bị sẽ hoạt động ngay.

7. Có thể lắp đặt rơ le này trực tiếp ngoài trời không?
Không nên. Sản phẩm cần được lắp đặt bên trong tủ điện có cấp bảo vệ (IP) phù hợp để tránh tác động của ẩm ướt và bụi bẩn.

8. Thời gian bảo hành sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng CHINT tại AUT VN trong vòng 12 tháng theo tiêu chuẩn nhà sản xuất.

9. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, AUT VN luôn sẵn sàng hỗ trợ kỹ thuật miễn phí qua hotline hoặc Zalo cho khách hàng khi cần cài đặt.

10. Làm sao để biết hàng tôi mua là chính hãng CHINT?
Mọi sản phẩm tại AUT VN đều có đầy đủ chứng nhận CO/CQ, tem mác rõ ràng và được kiểm tra nghiêm ngặt trước khi giao.

Nguồn tham khảo: CHINT Global Official Site
