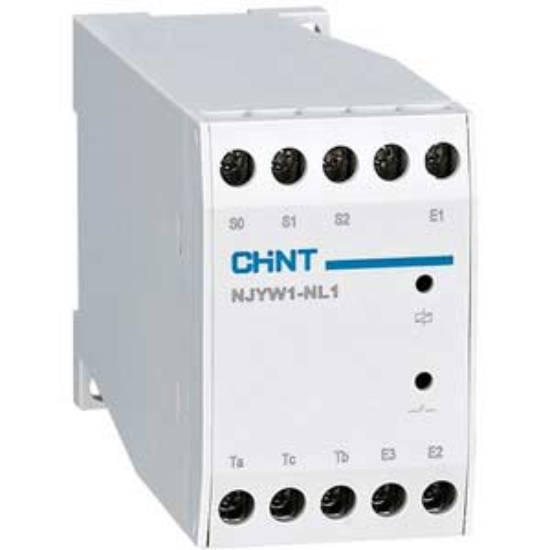

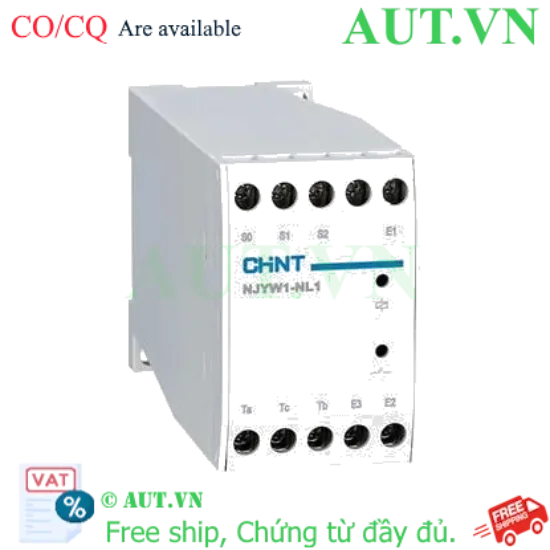

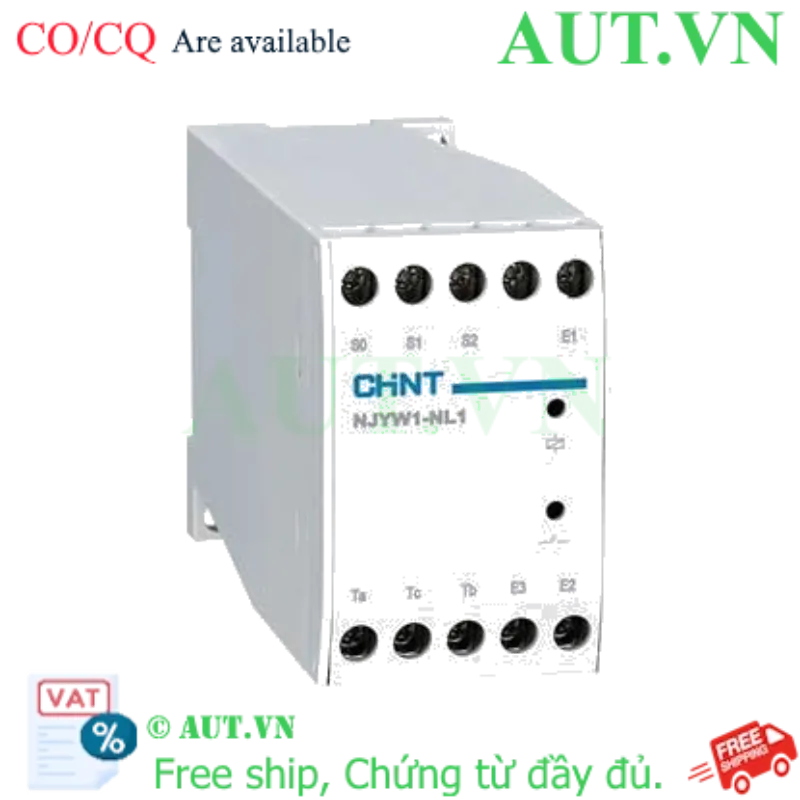

Giới thiệu Rơ le mực nước CHINT NJYW1-NL1 AC36V
Rơ le mực nước CHINT NJYW1-NL1 AC36V là giải pháp điều khiển mức chất lỏng tiên tiến dựa trên nguyên lý dẫn điện. Thiết bị được thiết kế chuyên biệt để tự động hóa quá trình quản lý mực nước trong các bể chứa, bồn nước hoặc hệ thống xử lý nước thải công nghiệp. Với khả năng giám sát chính xác 2 mức nước, sản phẩm giúp loại bỏ hoàn toàn việc vận hành thủ công, ngăn ngừa triệt để tình trạng tràn bể hoặc chạy khô gây hư hỏng bơm, giúp hệ thống của bạn vận hành bền bỉ và an toàn hơn bao giờ hết.
Điểm nổi bật của sản phẩm
- Truyền dẫn khoảng cách cực xa: Điểm khác biệt vượt trội là khả năng kết nối điện cực với khoảng cách lên đến 1km, cực kỳ lý tưởng cho các nhà máy, khu công nghiệp hoặc trang trại có diện tích lớn.
- Độ tin cậy và an toàn cao: Sản phẩm đạt tiêu chuẩn CE, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Phản ứng tức thì: Thời gian trễ cực thấp (80ms - 160ms) giúp rơ le phản hồi ngay lập tức khi mực nước thay đổi, tránh sai số.
- Lắp đặt tối ưu: Thiết kế nhỏ gọn, chuẩn DIN Rail giúp tiết kiệm không gian tối đa trong tủ điện điều khiển.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | NJYW1-NL1 AC36V |
| Điện áp nguồn cấp | 36VAC |
| Số mức báo (Level) | 2 mức (High/Low) |
| Loại ngõ ra (Output) | SPDT (Single Pole Double Throw) |
| Khả năng chịu tải | 0.75A tại 220VAC / 0.47A tại 380VAC |
| Khoảng cách kết nối cực đại | 1,000 mét (1km) |
| Loại lưu chất | Chất lỏng dẫn điện (Nước) |
| Thời gian đáp ứng (Delay) | 80ms - 160ms |
| Phương thức lắp đặt | Thanh DIN Rail |
| Nhiệt độ vận hành | -5°C đến 40°C |
| Tiêu chuẩn chất lượng | CE |
Lợi ích vượt trội khi sử dụng Rơ le CHINT NJYW1-NL1
- Tự động hóa hoàn toàn: Giảm thiểu tối đa chi phí nhân công giám sát và sai sót do con người.
- Bảo vệ tài sản & thiết bị: Ngăn chặn rủi ro cháy bơm do cạn nước và tránh lãng phí tài nguyên do tràn bể.
- Tiết kiệm chi phí đầu tư: Giải pháp rơ le điện cực có giá thành cực kỳ hợp lý so với các dòng cảm biến áp suất cao cấp nhưng vẫn đảm bảo hiệu suất tương đương.
- Độ bền công nghiệp: Thiết kế chịu được môi trường ẩm ướt và nhiễu điện nhẹ.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt thiết bị: Gắn rơ le NJYW1-NL1 trực tiếp lên thanh DIN rail trong tủ điện điều khiển.
- Bước 2: Đấu nối nguồn: Kết nối nguồn 36VAC vào các chân cấp nguồn theo đúng sơ đồ kỹ thuật của hãng.
- Bước 3: Thiết lập điện cực: Đưa các thanh điện cực vào bể nước, đặt tại các vị trí mức nước thấp và mức nước cao cần kiểm soát.
- Bước 4: Kết nối đầu ra: Đấu nối tiếp điểm SPDT của rơ le với cuộn dây của khởi động từ (Contactor) hoặc tín hiệu vào PLC để điều khiển bơm.
- Bước 5: Kiểm tra vận hành: Cấp nguồn và thử nghiệm mô phỏng mực nước để đảm bảo rơ le đóng/ngắt đúng thời điểm.

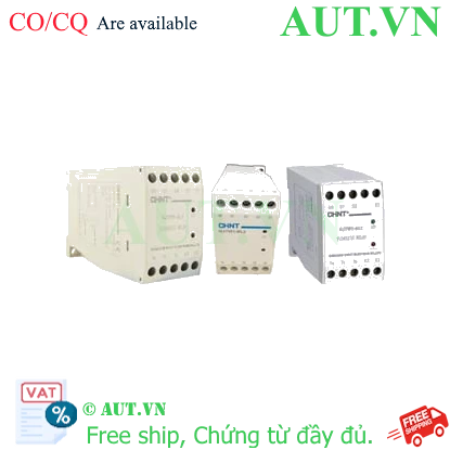

Sản phẩm liên quan (isRelatedTo)
Ứng dụng thực tế (Application)
- Hệ thống cấp nước sinh hoạt: Tự động bơm nước lên bồn chứa gia đình hoặc tòa nhà.
- Xử lý nước thải: Điều khiển bơm thoát nước hố ga, bể thu gom nước thải công nghiệp.
- Sản xuất công nghiệp: Kiểm soát mực nước trong nồi hơi (Boiler), bể chứa hóa chất dẫn điện.
- Nông nghiệp công nghệ cao: Hệ thống tưới tiêu tự động dựa trên mức nước bể chứa.
Câu hỏi thường gặp (FAQ)
1. Rơ le NJYW1-NL1 AC36V dùng cho loại nước nào?
Thiết bị hoạt động dựa trên nguyên lý dẫn điện, vì vậy nó phù hợp với nước sinh hoạt, nước thải và các loại chất lỏng có khả năng dẫn điện.
2. Khoảng cách 1km có ảnh hưởng đến độ chính xác không?
Không, thiết bị được thiết kế đặc biệt để duy trì tín hiệu ổn định ở khoảng cách lên đến 1km từ bộ điều khiển đến điện cực.
3. Tôi có thể dùng nguồn 220VAC trực tiếp không?
Tuyệt đối không. Model này yêu cầu nguồn 36VAC. Bạn cần sử dụng biến áp để hạ áp xuống 36VAC trước khi cấp vào thiết bị để đảm bảo an toàn.
4. Tiếp điểm SPDT có chức năng gì?
Đây là tiếp điểm đơn cực hai vị trí, cho phép bạn linh hoạt lựa chọn chế độ đóng hoặc ngắt thiết bị (thường mở hoặc thường đóng) tùy theo nhu cầu điều khiển.
5. Thiết bị có khả năng chống nước không?
Bộ điều khiển được thiết kế để lắp trong tủ điện khô ráo. Chỉ có các điện cực là được thiết kế để ngâm trong chất lỏng.
6. Tại sao nên chọn rơ le điện cực thay vì phao cơ?
Rơ le điện cực có tuổi thọ cao hơn, không bị kẹt cơ học và có khả năng điều khiển từ xa cực tốt so với phao cơ truyền thống.
7. Thời gian trễ 80ms-160ms giúp ích gì?
Đây là tính năng lọc nhiễu, giúp rơ le không bị đóng ngắt liên tục khi mặt nước bị xao động hoặc có sóng nhỏ.
8. Sản phẩm được bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng CHINT và được AUT VN hỗ trợ kỹ thuật chuyên sâu suốt quá trình sử dụng.
9. Tôi có thể điều khiển được bao nhiêu mức nước?
Model NJYW1-NL1 hỗ trợ điều khiển 2 mức nước cơ bản.
10. Làm sao để lắp đặt điện cực đúng cách?
Bạn cần lắp 3 điện cực: điện cực chung (Common), điện cực mức thấp và điện cực mức cao theo đúng sơ đồ đấu nối đính kèm sản phẩm.
Nguồn tham khảo: CHINT Global Official Website
