Tiếp điểm 1NC của nút nhấn này hoạt động như thế nào?

1NC (Normally Closed) là tiếp điểm thường đóng. Ở trạng thái bình thường, mạch sẽ được đóng. Khi bạn nhấn nút, tiếp điểm sẽ mở ra và ngắt mạch điện.

Đèn LED của sản phẩm có cần dùng thêm biến áp không?

Không, đèn LED đã được tích hợp sẵn và thiết kế để sử dụng trực tiếp với nguồn điện xoay chiều 230VAC.

Chỉ số IP40 có ý nghĩa gì đối với việc sử dụng?

IP40 có nghĩa là sản phẩm có khả năng chống lại các vật thể rắn có kích thước >1mm và chống tia nước bắn nhẹ.

Tôi có thể thay đổi màu sắc của đèn LED được không?

Không, màu sắc của đèn LED (Đỏ) được tích hợp cố định theo model NP2-BW3462.

Lỗ khoét trên tủ điện cần kích thước bao nhiêu để lắp vừa?

Bạn cần chuẩn bị lỗ khoét có đường kính 22.3mm để lắp đặt vừa vặn nhất.

Nút nhấn này có dùng được cho điện áp 24V không?

Model này được thiết kế cho đèn LED 230VAC. Nếu dùng cho 24V, bạn cần chọn model có thông số điện áp tương ứng.

Sản phẩm có chịu được môi trường nhiệt độ cao không?

Có, sản phẩm hoạt động ổn định trong dải nhiệt độ từ -30°C đến 70°C.

Tại sao nên chọn mua hàng tại AUT VN?

Tại AUT VN, chúng tôi cam kết cung cấp hàng CHINT chính hãng 100%, đầy đủ CO/CQ và hỗ trợ kỹ thuật tận tình.

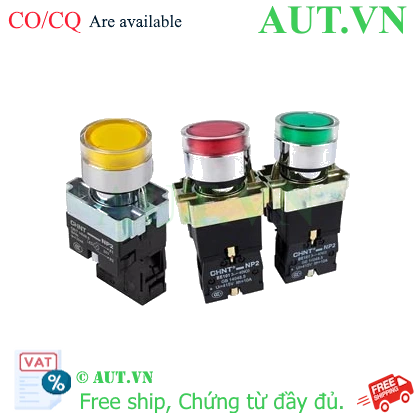

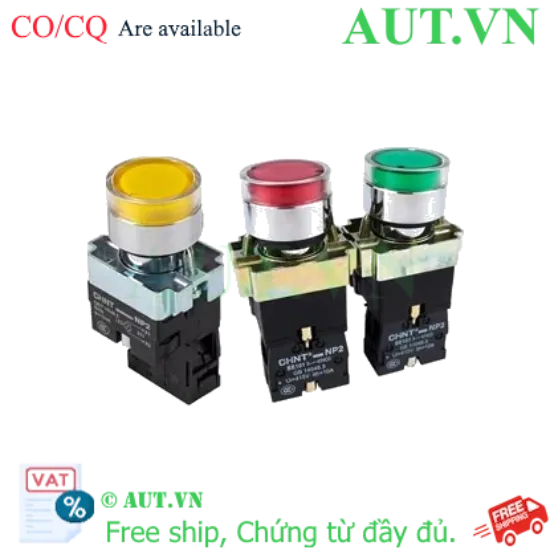

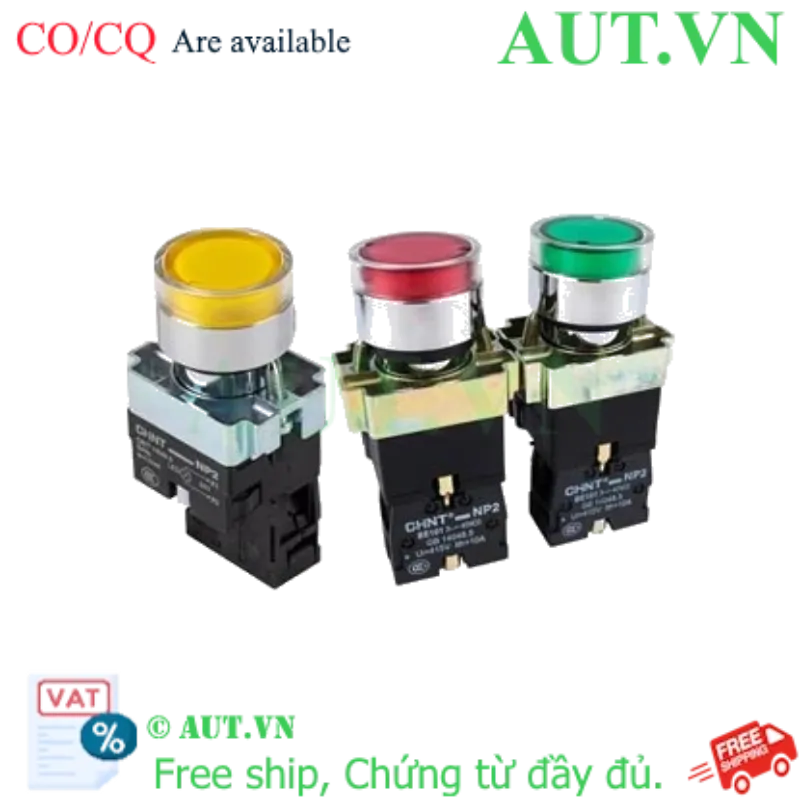

Nút Nhấn Có Đèn CHINT NP2-BW3462 230V LED Đỏ, 1NC, Nhấn Nhả (D22)

Màu sắc: Đỏ (Red) - Trực quan, dễ nhận diện
Tiếp điểm: 1NC (Thường đóng)
Điện áp đèn LED: 230VAC (Tích hợp sẵn)
Kiểu tác động: Nhấn nhả (Momentary)
Kích thước lắp đặt: D22 (Lỗ khoét 22.3mm)
Đặc điểm: Vòng bezel kim loại mạ crom, độ bền cực cao
Thương hiệu: CHINT chính hãng

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NP2-BW3462 230V LED

Tải xuống mẫu

Giá cũ: 116.700 ₫

Giá bán: 93.360 ₫

Số lượng:

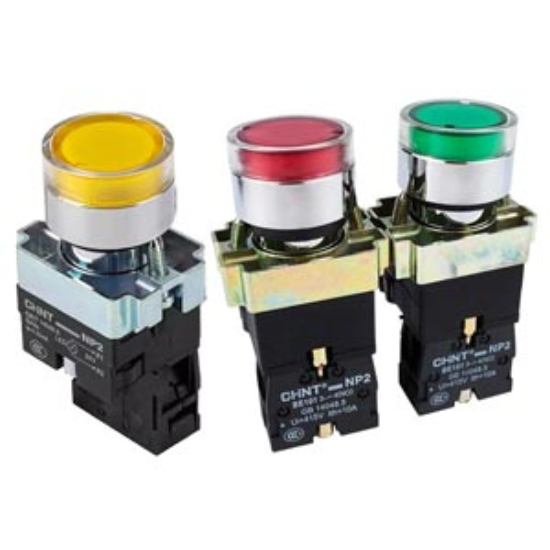

Giới thiệu Nút nhấn có đèn CHINT NP2-BW3462 230V LED

Trong các hệ thống điều khiển công nghiệp hiện đại, việc giám sát trạng thái thiết bị một cách trực quan là yếu tố then chốt để đảm bảo an toàn và hiệu suất. Nút nhấn có đèn CHINT NP2-BW3462 230V LED thuộc dòng NP2-BW3 cao cấp của CHINT, được thiết kế chuyên dụng để cung cấp phản hồi tức thì thông qua đèn LED báo hiệu. Với màu đỏ đặc trưng (thường dùng cho tín hiệu dừng hoặc trạng thái không hoạt động), tiếp điểm 1NC (thường đóng) và kiểu tác động nhấn nhả, sản phẩm này là giải pháp hoàn hảo cho các tủ điện điều khiển, hệ thống tự động hóa và máy móc công nghiệp đòi hỏi sự bền bỉ và độ chính xác tuyệt đối.

Điểm nổi bật của sản phẩm

Hiển thị trạng thái thông minh: Đèn LED tích hợp 230VAC giúp người vận hành nhận biết trạng thái ngay cả trong môi trường thiếu sáng hoặc môi trường làm việc khắc nghiệt.
Độ bền cơ khí vượt trội: Với tuổi thọ lên đến 300,000 lần nhấn, sản phẩm đảm bảo vận hành ổn định, giảm thiểu tối đa thời gian dừng máy do hỏng hóc linh kiện.
Thiết kế cao cấp: Vòng bezel bằng kim loại mạ crom kết hợp với đầu nhấn dạng Round full-guard (Flush) không chỉ tăng tính thẩm mỹ chuyên nghiệp cho tủ điện mà còn bảo vệ nút nhấn khỏi các va chạm vật lý.
Tiêu chuẩn quốc tế: Sản phẩm đạt chứng nhận IEC, đảm bảo an toàn điện và khả năng tương thích cao trong các hệ thống điện toàn cầu.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NP2-BW3462 230V LED
Thương hiệu	CHINT
Loại thiết bị	Nút nhấn có đèn (Illuminated Push Button)
Điện áp định mức đèn LED	230VAC
Màu sắc đèn/Đầu nhấn	Đỏ (Red)
Kiểu tiếp điểm	1NC (Thường đóng)
Kiểu tác động	Nhấn nhả (Momentary)
Kích thước lỗ khoét	D22 (22.3mm)
Kiểu đầu nhấn	Round full-guard (Flush)
Chất liệu vỏ/Bezel	Nhựa cao cấp / Kim loại mạ crom
Cấp bảo vệ	IP40
Tuổi thọ cơ khí/điện	300,000 / 100,000 lần
Nhiệt độ vận hành	-30°C đến 70°C
Phương thức đấu nối	Bắt vít (Screw terminals)

Nguồn tham khảo: CHINT Official Website

Lợi ích khi đầu tư sản phẩm

Nâng cao tính an toàn: Màu đỏ của nút nhấn giúp công nhân vận hành nhận diện nhanh chóng các tín hiệu dừng hoặc cảnh báo, tránh các sai sót trong thao tác.
Tối ưu chi phí vận hành: Độ bền cao giúp giảm tần suất thay thế linh kiện, từ đó tiết kiệm chi phí bảo trì và vật tư cho doanh nghiệp.
Lắp đặt linh hoạt: Thiết kế chuẩn D22 giúp việc thi công trên các loại mặt panel tiêu chuẩn trở nên cực kỳ nhanh chóng và dễ dàng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Sử dụng mũi khoan chuyên dụng để khoét lỗ trên mặt panel với đường kính chính xác 22.3mm.
Bước 2: Đưa thân nút nhấn qua lỗ đã khoét, chú ý căn chỉnh sao cho vòng bezel kim loại áp sát đều vào mặt panel.
Bước 3: Siết chặt đai ốc phía sau thân nút để cố định chắc chắn thiết bị vào mặt tủ.
Bước 4: Tiến hành đấu nối dây điện: Kết nối dây nguồn 230VAC vào chân đèn LED và kết nối mạch điều khiển vào chân tiếp điểm 1NC.
Bước 5: Kiểm tra lại các mối nối và vận hành thử để đảm bảo nút hoạt động đúng chức năng.

Sản phẩm thường sử dụng chung với

Để tối ưu hóa hệ thống điều khiển, bạn nên sử dụng kết hợp với các phụ kiện sau:

Khối tiếp điểm rời (Contact Blocks): NP2-BE101, NP2-BE102.
Các thiết bị đóng cắt và bảo vệ thuộc hệ sinh thái CHINT.

Ứng dụng thực tế

Lắp đặt trên bảng điều khiển của các máy móc sản xuất tự động hóa.
Sử dụng trong các tủ điện phân phối điện, tủ điều khiển trung tâm (PLC).
Ứng dụng trong các hệ thống dừng khẩn cấp hoặc các mạch logic điều khiển đơn giản.

Câu hỏi thường gặp (FAQ)

1. Tiếp điểm 1NC của nút nhấn này hoạt động như thế nào?: 1NC (Normally Closed) là tiếp điểm thường đóng. Ở trạng thái bình thường, mạch sẽ được đóng. Khi bạn nhấn nút, tiếp điểm sẽ mở ra và ngắt mạch điện.
2. Đèn LED của sản phẩm có cần dùng thêm biến áp không?: Không, đèn LED đã được tích hợp sẵn và thiết kế để sử dụng trực tiếp với nguồn điện xoay chiều 230VAC.
3. Chỉ số IP40 có ý nghĩa gì đối với việc sử dụng?: IP40 có nghĩa là sản phẩm có khả năng chống lại các vật thể rắn có kích thước >1mm (như dây điện, dụng cụ nhỏ) và chống tia nước bắn nhẹ. Không nên dùng trong môi trường ngập nước.
4. Tôi có thể thay đổi màu sắc của đèn LED được không?: Không, màu sắc của đèn LED (Đỏ) được tích hợp cố định theo model NP2-BW3462 để đảm bảo tính đồng bộ và chuẩn hóa.
5. Lỗ khoét trên tủ điện cần kích thước bao nhiêu để lắp vừa?: Bạn cần chuẩn bị lỗ khoét có đường kính 22.3mm (tiêu chuẩn D22) để lắp đặt vừa vặn nhất.
6. Nút nhấn này có dùng được cho điện áp 24V không?: Model này được thiết kế cho đèn LED 230VAC. Nếu dùng cho 24V, bạn cần chọn model có thông số điện áp tương ứng để tránh hỏng đèn.
7. Sản phẩm có chịu được môi trường nhiệt độ cao không?: Có, sản phẩm hoạt động ổn định trong dải nhiệt độ từ -30°C đến 70°C, phù hợp với hầu hết các tủ điện công nghiệp.
8. Tại sao nên chọn mua hàng tại AUT VN?: Tại AUT VN, chúng tôi cam kết cung cấp hàng CHINT chính hãng 100%, đầy đủ CO/CQ, giá cả cạnh tranh và hỗ trợ kỹ thuật chuyên nghiệp cho mọi khách hàng.
