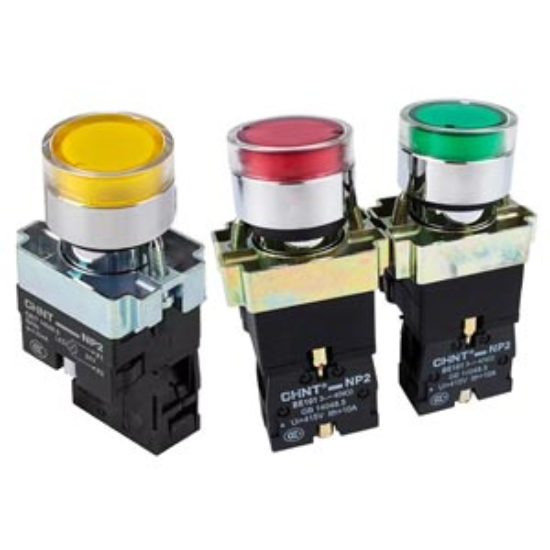

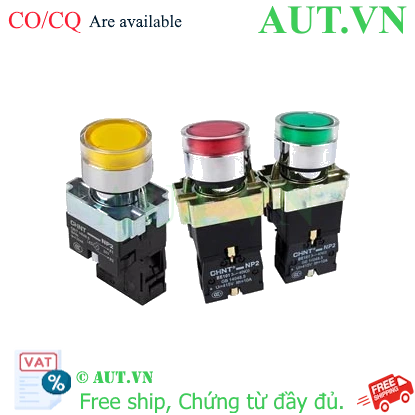

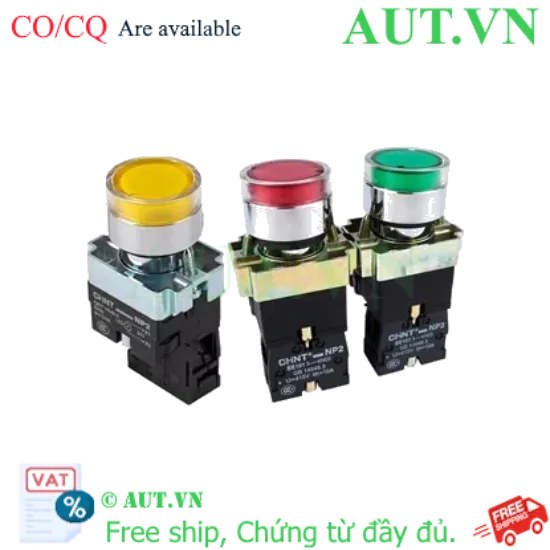

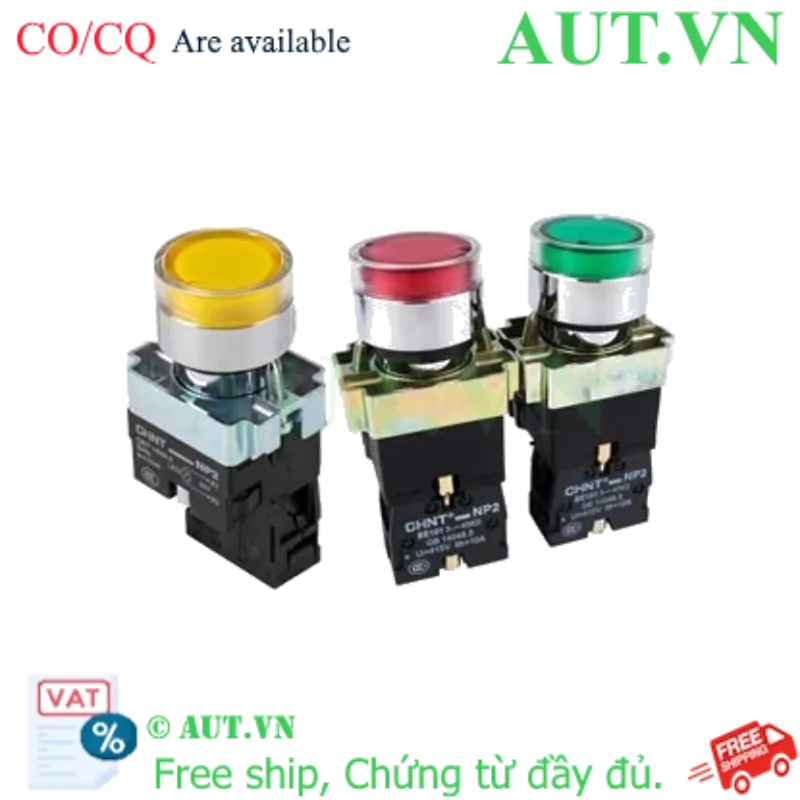

Nút Nhấn Có Đèn CHINT NP2-BW3565 | 230V LED Vàng, 1NO+1NC, Nhấn Nhả D22

Thương hiệu: CHINT
Model: NP2-BW3565
Điện áp định mức: 230VAC (Tích hợp LED màu vàng)
Cấu hình tiếp điểm: 1NO + 1NC
Kích thước lắp đặt: D22 (Lỗ khoan 22.3mm)
Kiểu tác động: Nhấn nhả (Momentary)
Cấp bảo vệ: IP40
Chất liệu: Vòng bezel kim loại mạ Crom cao cấp

nhà chế tạo: Chint

SKU: NP2-BW3565 230V LED

Tải xuống mẫu

Giá cũ: 118.200 ₫

Giá bán: 94.560 ₫

Số lượng:

Giới thiệu Nút nhấn có đèn CHINT NP2-BW3565 230V LED Vàng

Trong các hệ thống điều khiển điện công nghiệp và tự động hóa hiện đại, việc giám sát trạng thái thiết bị một cách trực quan là yếu tố tiên quyết để đảm bảo an toàn. Nút nhấn có đèn CHINT NP2-BW3565 230V LED là giải pháp hoàn hảo, kết hợp giữa chức năng điều khiển nhấn nhả (momentary) và đèn báo hiệu LED màu vàng rực rỡ. Với thiết kế tiêu chuẩn D22, sản phẩm mang lại sự bền bỉ vượt trội và tính thẩm mỹ chuyên nghiệp cho mọi tủ điện điều khiển.

Điểm nổi bật của sản phẩm CHINT NP2-BW3565

Hiển thị trạng thái tức thì: Đèn LED vàng tích hợp giúp người vận hành dễ dàng nhận biết trạng thái hoạt động ngay cả trong môi trường ánh sáng yếu hoặc trong tủ điện kín.
Độ bền cơ khí cực cao: Được thiết kế để chịu được cường độ làm việc liên tục với tuổi thọ cơ khí lên đến 300,000 lần nhấn.
Chất liệu cao cấp: Vòng bezel được làm từ kim loại mạ Crom sang trọng, chống mài mòn, kết hợp cùng thân nhựa kỹ thuật chịu nhiệt tốt.
Thiết kế chuẩn công nghiệp: Kiểu lắp đặt phẳng (Flush mounting) giúp mặt tủ điện trông gọn gàng, hiện đại và chuyên nghiệp.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NP2-BW3565
Thương hiệu	CHINT
Điện áp định mức (LED)	230VAC
Kích thước lỗ khoan	D22 (22.3mm)
Màu sắc đèn/nút	Vàng (Yellow)
Cấu hình tiếp điểm	1NO + 1NC (1 Thường mở + 1 Thường đóng)
Kiểu tác động	Nhấn nhả (Momentary)
Cấp bảo vệ	IP40
Tuổi thọ cơ khí	≥ 300,000 lần
Tuổi thọ điện	≥ 100,000 lần
Nhiệt độ vận hành	-30°C đến +70°C
Phương thức đấu nối	Đấu nối bằng vít (Screw terminal)

Nguồn tham khảo: CHINT Official Website

Lợi ích khi sử dụng nút nhấn CHINT NP2-BW3565

Tối ưu an toàn: Màu vàng của đèn LED là tín hiệu cảnh báo trực quan, giúp người vận hành phản ứng nhanh với các tình huống điều khiển.
Tiết kiệm chi phí bảo trì: Nhờ độ bền cao và linh kiện chính hãng CHINT, thiết bị giảm thiểu tối đa tình trạng hỏng hóc gây gián đoạn sản xuất.
Dễ dàng lắp đặt và thay thế: Kích thước D22 là chuẩn quốc tế, tương thích với hầu hết các loại tủ điện công nghiệp hiện nay.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 (Chuẩn bị): Sử dụng mũi khoan lỗ 22.3mm để khoan chính xác trên mặt panel tủ điện.
Bước 2 (Lắp đặt cơ khí): Đưa thân nút nhấn qua lỗ khoan, sau đó dùng vòng đệm và đai ốc đi kèm để siết chặt, đảm bảo nút không bị lỏng lẻo.
Bước 3 (Đấu nối điện): Kết nối nguồn 230VAC vào các chân đèn LED. Đồng thời, đấu nối dây điều khiển vào các cực tiếp điểm 1NO và 1NC theo sơ đồ mạch điện của bạn.
Bước 4 (Kiểm tra): Cấp nguồn và nhấn thử nút để kiểm tra độ nhạy của tiếp điểm cũng như độ sáng của đèn LED.

Sản phẩm tương thích/sử dụng chung

Để tùy chỉnh hoặc thay thế cấu hình tiếp điểm, quý khách có thể kết hợp với các khối tiếp điểm rời sau:

Khối tiếp điểm CHINT NP2-BE101
Khối tiếp điểm CHINT NP2-BE102

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Lắp đặt tủ điều khiển động cơ (MCC) và tủ phân phối điện.
Hệ thống dây chuyền sản xuất tự động hóa trong nhà máy.
Bảng điều khiển máy móc công nghiệp chuyên dụng.
Hệ thống quản lý tòa nhà thông minh (BMS).

Câu hỏi thường gặp (FAQ)

1. Nút nhấn này có cần nguồn riêng cho đèn LED không?

Có, đèn LED tích hợp sử dụng điện áp 230VAC. Bạn cần đấu nối nguồn này song song hoặc theo sơ đồ mạch điều khiển của hệ thống.

2. Tôi có thể thay đổi số lượng tiếp điểm của nút nhấn này không?

Có, bạn có thể thay đổi cấu hình bằng cách sử dụng các khối tiếp điểm rời như NP2-BE101 hoặc NP2-BE102.

3. Sản phẩm là loại nhấn giữ hay nhấn nhả?

Đây là loại nhấn nhả (Momentary). Khi bạn buông tay, nút sẽ tự động trở về trạng thái ban đầu.

4. Cấp bảo vệ IP40 có chống nước được không?

IP40 có khả năng chống bụi và các vật thể rắn >1mm, nhưng không có khả năng chống nước. Sản phẩm phù hợp lắp đặt bên trong các tủ điện kín.

5. Tại sao nên chọn màu vàng cho nút nhấn?

Trong quy chuẩn công nghiệp, màu vàng thường dùng để chỉ trạng thái cảnh báo hoặc các lệnh điều khiển cần sự chú ý đặc biệt của người vận hành.

6. Kích thước D22 nghĩa là gì?

D22 là ký hiệu cho loại nút nhấn có đường kính thân lắp đặt tiêu chuẩn là 22mm (lỗ khoan thực tế thường là 22.3mm).

7. Tuổi thọ của đèn LED là bao lâu?

Đèn LED của CHINT có độ bền điện rất cao, lên đến 100,000 lần tác động, đảm bảo sử dụng lâu dài.

8. Tôi có thể mua sản phẩm chính hãng ở đâu tại Việt Nam?

Bạn có thể đặt mua sản phẩm chính hãng CHINT với đầy đủ chứng chỉ CO/CQ tại AUT VN để đảm bảo chất lượng và giá thành tốt nhất.

9. Nút nhấn có dùng được cho điện 24V không?

Model này được thiết kế cho 230VAC. Nếu dùng cho 24V, bạn cần chọn model NP2-EW (loại 24V) để tránh cháy đèn LED.

10. Sản phẩm có dễ lắp đặt không?

Rất dễ dàng, chỉ cần khoan lỗ 22.3mm và siết đai ốc là có thể cố định chắc chắn.
