CHINT NS2-25X khác gì so với CB thường?

MCB chủ yếu bảo vệ ngắn mạch. NS2-25X là MPCB, tích hợp cả bảo vệ quá tải (nhiệt) và ngắn mạch (từ), thiết kế riêng cho đặc tính dòng khởi động của motor.

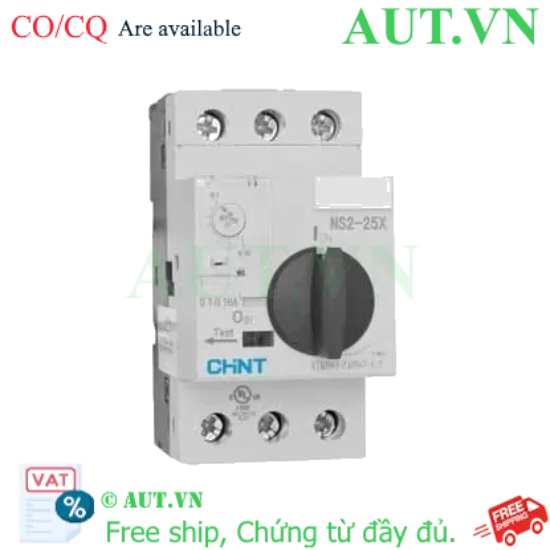

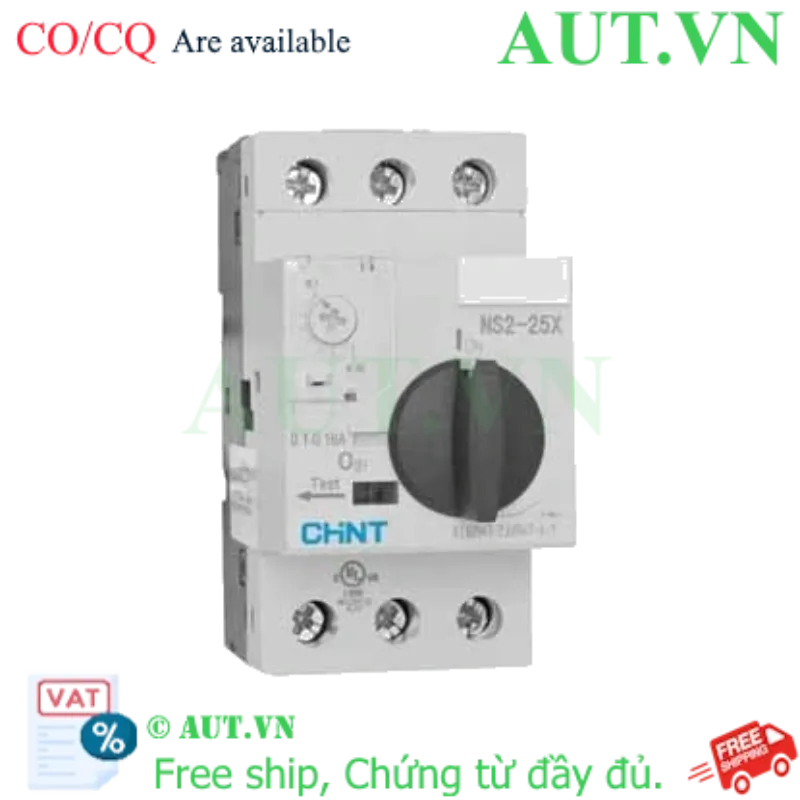

CB Bảo Vệ Động Cơ CHINT NS2-25X (0.1-0.16A): Chống Quá Tải, Mất Pha, Icu 100kA | AUT VN

Thương hiệu: CHINT chính hãng, tiêu chuẩn công nghiệp toàn cầu.
Dải điều chỉnh: 0.1A - 0.16A, độ nhạy cực cao cho motor công suất siêu nhỏ.
Bảo vệ toàn diện: Ngắt tức thì khi xảy ra quá tải, ngắn mạch và mất pha.
Khả năng cắt: Dòng cắt ngắn mạch (Icu) lên đến 100kA, an toàn tuyệt đối cho hệ thống.
Lắp đặt: Tương thích thanh ray DIN 35mm, thiết kế chuẩn hóa, dễ dàng thi công.

nhà chế tạo: Chint

SKU: NS2-25X 0.1-0.16A

Tải xuống mẫu

Giá cũ: 585.750 ₫

Giá bán: 468.600 ₫

Số lượng:

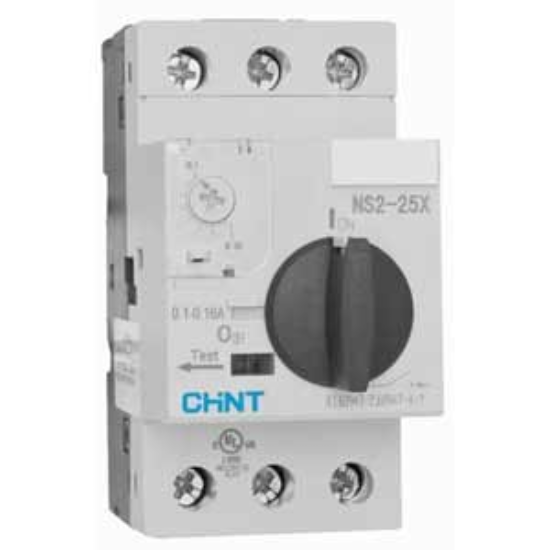

Giới thiệu Bộ bảo vệ động cơ CHINT NS2-25X (0.1-0.16A)

Bộ bảo vệ động cơ CHINT NS2-25X (0.1-0.16A), hay còn gọi là MPCB (Motor Protection Circuit Breaker), là thiết bị chuyên dụng cao cấp dùng để bảo vệ các động cơ điện 3 pha khỏi các sự cố điện nguy hiểm. Được phân phối chính thức bởi AUT VN, sản phẩm này là giải pháp an ninh điện tối ưu cho các motor công suất siêu nhỏ, giúp ngăn chặn triệt để rủi ro cháy nổ cuộn dây và đảm bảo dây chuyền sản xuất vận hành liên tục, không gián đoạn.

Điểm nổi bật của CB bảo vệ động cơ NS2-25X

Khả năng ngắt cực mạnh: Với dòng cắt ngắn mạch (Icu) lên đến 100kA, NS2-25X bảo vệ hệ thống an toàn tuyệt đối ngay cả trong những sự cố chập điện nghiêm trọng nhất tại các nhà máy công nghiệp.
Độ nhạy chính xác tuyệt đối: Dải điều chỉnh hẹp từ 0.1A đến 0.16A cho phép kỹ thuật viên tinh chỉnh chính xác theo dòng định mức (FLA) của motor, loại bỏ hiện tượng nhảy CB sai hoặc không ngắt khi quá tải nhẹ.
Tiêu chuẩn quốc tế khắt khe: Đáp ứng nghiêm ngặt tiêu chuẩn IEC/EN 60947-2, đảm bảo tuổi thọ cơ học và độ bền điện trong môi trường nhiệt độ cao và bụi bẩn công nghiệp.
Thiết kế tối ưu: Kích thước nhỏ gọn, lắp đặt chuẩn DIN 35mm giúp tối ưu diện tích trong tủ điện, dễ dàng bảo trì và thay thế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Mã sản phẩm	NS2-25X
Dải dòng định mức (Ir)	0.1A - 0.16A
Số cực	3 Pha (3P)
Dòng cắt ngắn mạch (Icu)	100kA
Điện áp vận hành (Ue)	690VAC
Tần số hoạt động	50/60Hz
Tiêu chuẩn áp dụng	IEC/EN 60947-2
Kiểu lắp đặt	Thanh ray DIN 35mm / Bắt vít

Nguồn tham khảo: CHINT Electric Official

Lợi ích khi sử dụng CHINT NS2-25X cho hệ thống điện

Thay vì sử dụng MCB thông thường hoặc Rơ le nhiệt rời, CB bảo vệ động cơ NS2-25X mang lại những giá trị vượt trội cho doanh nghiệp:

Bảo vệ tuyệt đối cuộn dây: Tự động ngắt điện tức thì khi phát hiện quá tải hoặc mất pha, loại bỏ 99% nguy cơ cháy motor.
Tối ưu chi phí vận hành: Giảm thiểu tối đa thời gian dừng máy (downtime) và loại bỏ chi phí quấn lại motor đắt đỏ.
Vận hành tin cậy, chính xác: Cơ chế bảo vệ nhiệt-từ kết hợp giúp thiết bị phản ứng nhanh hơn, chính xác hơn nhiều so với các dòng rơ le nhiệt truyền thống.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt vật lý: Gắn thiết bị lên thanh ray DIN 35mm trong tủ điện hoặc sử dụng vít cố định vào tấm panel.
Bước 2: Đấu nối dây: Kết nối nguồn cấp vào cực đầu trên và kết nối đầu ra xuống Contactor hoặc trực tiếp vào motor 3 pha.
Bước 3: Cấu hình dòng điện: Sử dụng tua vít xoay núm điều chỉnh về giá trị khớp với dòng định mức (Full Load Amp) ghi trên nhãn motor (trong khoảng 0.1-0.16A).
Bước 4: Vận hành: Gạt cần điều khiển lên vị trí ON và tiến hành chạy thử để kiểm tra độ ổn định của hệ thống.

Sản phẩm sử dụng chung

Để xây dựng một mạch khởi động motor hoàn chỉnh và an toàn, CHINT NS2-25X nên được kết hợp cùng các thiết bị sau:

Contactor CHINT NC1: Thiết bị đóng ngắt chính dùng để điều khiển đóng/ngắt motor từ xa thông qua PLC hoặc nút nhấn.
Tiếp điểm phụ NS2-AE11: Phụ kiện mở rộng dùng để gửi tín hiệu phản hồi trạng thái lỗi/ngắt về đèn báo hoặc trung tâm điều khiển.
Nút nhấn dừng khẩn cấp (Emergency Stop): Đảm bảo an toàn cho người vận hành.

Ứng dụng thực tế của sản phẩm

Với dải dòng bảo vệ siêu nhỏ (0.1-0.16A), NS2-25X là lựa chọn số 1 cho các ứng dụng:

Y tế & Phòng thí nghiệm: Hệ thống bơm định lượng, máy ly tâm nhỏ, máy khuấy từ.
Hệ thống làm mát: Quạt thông gió cỡ nhỏ, hệ thống làm mát CPU công nghiệp, quạt tản nhiệt tủ điện.
Tự động hóa mini: Băng tải siêu nhỏ, truyền động trong máy đóng gói thuốc, máy dán nhãn tự động.
Điều khiển chính xác: Các module điều khiển servo hoặc step motor yêu cầu bảo vệ dòng điện nghiêm ngặt.

Câu hỏi thường gặp (FAQ)

1. CHINT NS2-25X khác gì so với CB (MCB) thông thường?
MCB chỉ bảo vệ ngắn mạch. NS2-25X là MPCB, tích hợp cả bảo vệ quá tải (nhiệt) và ngắn mạch (từ), đồng thời có dải điều chỉnh dòng điện, chuyên biệt cho đặc tính khởi động của motor.

2. Thiết bị có bảo vệ được khi mất 1 pha không?
Có, NS2-25X tự động phát hiện sự mất cân bằng dòng điện do mất pha và ngắt mạch ngay lập tức để tránh cháy motor.

3. Tôi có thể điều chỉnh dòng điện khi motor đang chạy không?
Về kỹ thuật là có thể, nhưng AUT VN khuyến cáo ngắt điện trước khi điều chỉnh để đảm bảo an toàn tuyệt đối cho kỹ thuật viên.

4. Dòng cắt 100kA có ý nghĩa gì?
Đây là khả năng chịu đựng dòng ngắn mạch tối đa. 100kA là mức cực cao, giúp CB không bị nổ hoặc hư hỏng nặng khi xảy ra sự cố chập điện trong hệ thống công nghiệp lớn.

5. Tại sao nên chọn dải dòng 0.1-0.16A thay vì dải rộng hơn?
Dải dòng càng hẹp, độ nhạy càng cao. Với motor siêu nhỏ, dải 0.1-0.16A giúp thiết bị phát hiện quá tải sớm nhất, bảo vệ motor hiệu quả hơn.

6. Sản phẩm có thay thế được cho Schneider GV2 hay Siemens 3RV không?
Có, NS2-25X có kích thước, chức năng và thông số tương đương, là phương án thay thế tối ưu về chi phí mà vẫn đảm bảo chất lượng.

7. Thời gian bảo hành tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của CHINT. Quý khách vui lòng liên hệ hotline AUT VN để nhận chi tiết chính sách bảo hành.

8. Thiết bị có gây tiếng ồn khi vận hành không?
Không, đây là thiết bị đóng ngắt tĩnh, hoạt động hoàn toàn êm ái.

9. Có thể dùng NS2-25X cho động cơ 1 pha không?
Có. Tuy nhiên, bạn cần đấu nối nối tiếp cả 3 cực để dòng điện đi qua tất cả các bộ cảm biến nhiệt, đảm bảo tính năng bảo vệ hoạt động chính xác.

10. Làm sao để biết sản phẩm tại AUT VN là chính hãng?
Sản phẩm chính hãng tại AUT VN có đầy đủ tem nhãn, mã QR truy xuất nguồn gốc và cung cấp đầy đủ chứng từ CO/CQ khi khách hàng yêu cầu.

11. Thiết bị này có tích hợp nút nhấn Reset không?
Việc reset được thực hiện đơn giản bằng cách gạt cần điều khiển lên vị trí ON sau khi sự cố gây ngắt mạch đã được xử lý.

12. NS2-25X có chịu được môi trường nhiệt độ cao không?
Có, sản phẩm thiết kế cho công nghiệp. Tuy nhiên, để đạt hiệu suất tốt nhất, hãy lắp trong tủ điện có hệ thống thông gió hoặc quạt tản nhiệt.
