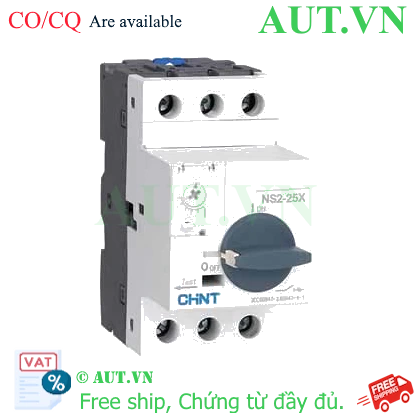

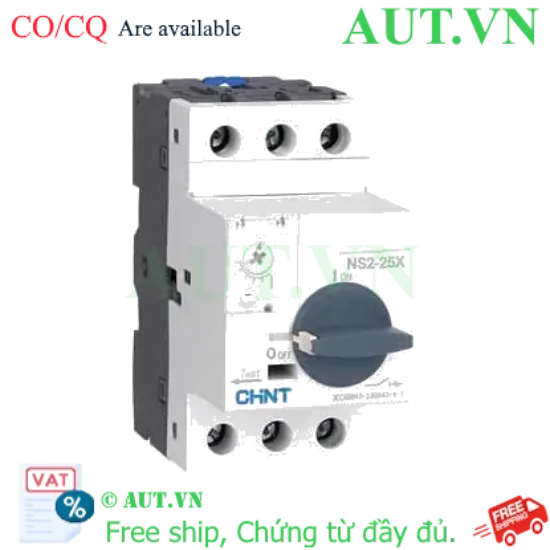

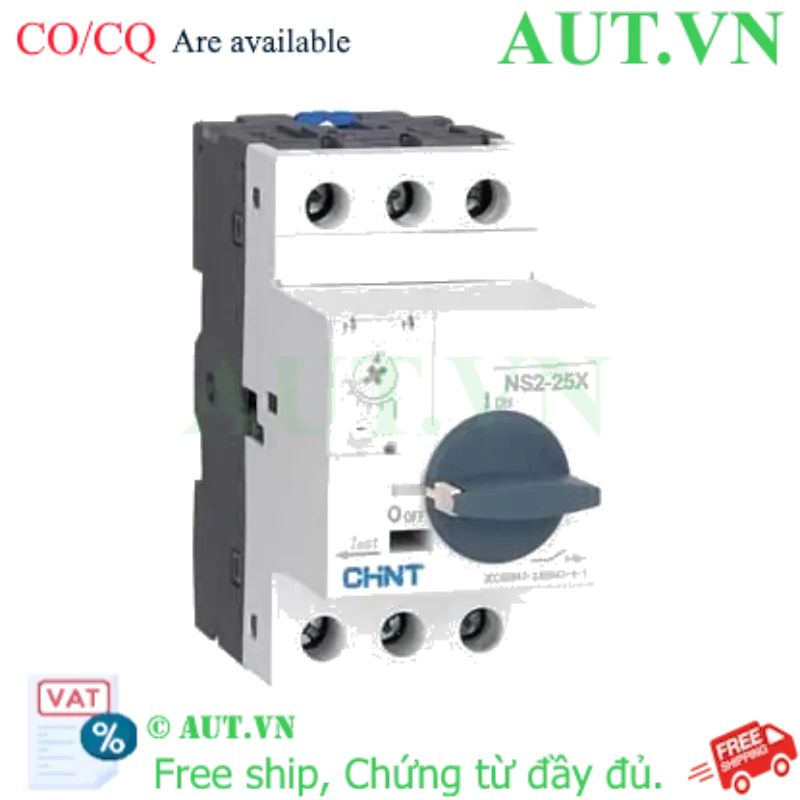

CB Bảo Vệ Động Cơ CHINT NS2-25X (0.25-0.4A) 3P - Chống Mất Pha, Quá Tải, Icu 100kA | AUT VN

Dải dòng điều chỉnh: 0.25A - 0.4A, chuyên dụng cho động cơ công suất nhỏ.
Bảo vệ 3-trong-1: Tự động ngắt khi Quá tải, Ngắn mạch và Mất pha tuyệt đối.
Khả năng ngắt cực cao: Dòng cắt ngắn mạch (Icu) lên đến 100kA, an toàn tối đa.
Lắp đặt chuẩn: Thiết kế 3 cực (3P), tương thích hoàn toàn với thanh ray DIN 35mm.
Thương hiệu: CHINT chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Chint

SKU: NS2-25X 0.25-0.4A

Tải xuống mẫu

Giá cũ: 585.750 ₫

Giá bán: 468.600 ₫

Số lượng:

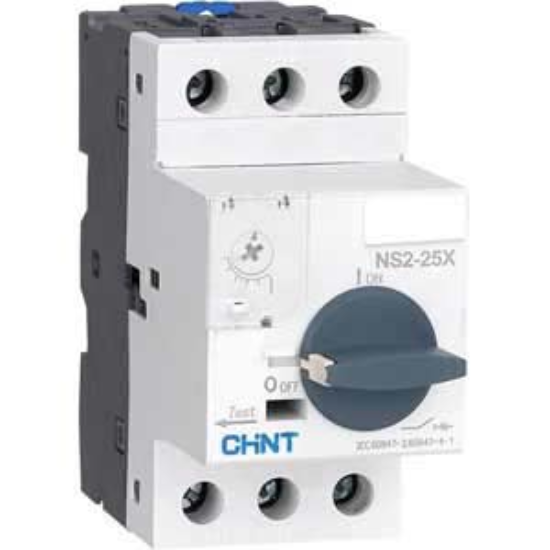

Giới thiệu Bộ bảo vệ động cơ CHINT NS2-25X (0.25-0.4A)

CB bảo vệ động cơ CHINT NS2-25X (0.25-0.4A), hay còn được gọi là MPCB (Motor Protection Circuit Breaker), là giải pháp đóng cắt và bảo vệ chuyên dụng tối ưu cho động cơ điện 3 pha. Trong môi trường vận hành công nghiệp, các sự cố như kẹt cơ khí gây quá tải hoặc lỗi nguồn gây mất pha có thể khiến cuộn dây motor bị cháy chỉ trong vài giây. NS2-25X đóng vai trò là "lá chắn" thông minh, tự động phát hiện sai sót và ngắt mạch chính xác, giúp bảo vệ tài sản doanh nghiệp và đảm bảo dây chuyền sản xuất không bị gián đoạn.

Điểm nổi bật của CB bảo vệ động cơ CHINT NS2-25X

Khả năng chịu dòng ngắn mạch vượt trội: Với chỉ số Icu đạt 100kA, thiết bị đảm bảo an toàn tuyệt đối, ngăn chặn nguy cơ cháy nổ khi xảy ra chập mạch nghiêm trọng.
Tích hợp bảo vệ toàn diện: Thay vì sử dụng tổ hợp cồng kềnh giữa MCB và Relay nhiệt, NS2-25X kết hợp 3 chức năng: Bảo vệ quá tải (Overload), Bảo vệ ngắn mạch (Short circuit) và Bảo vệ mất pha (Phase loss).
Điều chỉnh dòng linh hoạt: Núm xoay cho phép cài đặt chính xác dải dòng từ 0.25A đến 0.4A, tương thích hoàn toàn với thông số định mức (In) trên nhãn motor.
Độ bền chuẩn công nghiệp: Vỏ nhựa cao cấp cách điện, chịu nhiệt và chống va đập, phù hợp cho các tủ điện điều khiển trong môi trường khắt khe nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm	NS2-25X (0.25-0.4A)
Số cực (Poles)	3P (3 Pha)
Dải dòng chỉnh định (Ir)	0.25A - 0.4A
Khả năng cắt ngắn mạch (Icu)	100kA
Điện áp cách điện (Ui)	690V AC
Tần số định mức	50/60 Hz
Tiêu chuẩn áp dụng	IEC/EN 60947-2, IEC/EN 60947-4
Phương thức lắp đặt	Gắn thanh ray DIN 35mm

Nguồn tham khảo: CHINT Global.

Lợi ích khi sử dụng CB CHINT NS2-25X

Việc thay thế tổ hợp CB và Relay nhiệt truyền thống bằng MPCB NS2-25X mang lại những giá trị thực tế cho doanh nghiệp:

Tối ưu không gian: Thu gọn diện tích tủ điện, giảm chi phí vật tư lắp đặt và đơn giản hóa việc đi dây.
Giảm thời gian Downtime: Tốc độ phản ứng cực nhanh giúp ngắt điện tức thì, tránh hư hại nặng cho động cơ, giảm thời gian dừng máy.
Tiết kiệm chi phí vận hành: Loại bỏ chi phí quấn lại motor và giảm thiểu rủi ro tổn thất do dừng sản xuất ngoài ý muốn.
Vận hành an toàn: Giảm thiểu tối đa rủi ro chập cháy trong hệ thống tủ điều khiển trung tâm.

Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1 - Lắp đặt cơ khí: Gắn thiết bị lên thanh ray DIN 35mm, đảm bảo thiết bị được cố định chắc chắn, không rung lắc trong quá trình motor vận hành.
Bước 2 - Đấu nối: Kết nối dây nguồn cấp vào các cực phía trên và kết nối đầu ra tới động cơ tại các cực phía dưới. Siết chặt vít để tránh hiện tượng mô-vê gây nóng điểm tiếp xúc.
Bước 3 - Cài đặt dòng: Xem dòng định mức (A) trên nhãn máy (Nameplate), xoay núm điều chỉnh trên NS2-25X khớp chính xác với giá trị đó.
Bước 4 - Vận hành: Gạt cần sang ON. Nếu thiết bị tự ngắt (Trip), tuyệt đối không reset ngay mà phải kiểm tra tải động cơ để tìm nguyên nhân gây sự cố.

Sản phẩm sử dụng chung với

Để đạt hiệu quả bảo vệ và điều khiển cao nhất, nên kết hợp NS2-25X với các thiết bị sau:

Contactor (Khởi động từ) CHINT: Dùng để điều khiển đóng cắt từ xa thông qua PLC hoặc Relay trung gian.
Thiết bị chống sét lan truyền (SPD): Bảo vệ toàn hệ thống khỏi các xung điện cao áp bất ngờ từ lưới điện.
Tiếp điểm phụ CHINT: Cung cấp tín hiệu trạng thái ON/OFF/Trip về đèn báo hoặc hệ thống giám sát trung tâm.

Ứng dụng thực tế (Application)

Sản phẩm là lựa chọn hoàn hảo cho các động cơ công suất nhỏ (thường dưới 0.25kW) trong các hệ thống:

Hệ thống nước: Bơm nước tuần hoàn, bơm nước tiểu ngạnh công nghiệp, bơm cấp nước nhỏ.
Hệ thống thông gió: Quạt hút mùi nhà xưởng, quạt thông gió tòa nhà, quạt ly tâm mini.
Công nghiệp nhẹ: Băng tải mini, băng chuyền linh kiện điện tử, máy đóng gói nhỏ.
Thiết bị cơ khí: Máy nén khí nhỏ, các máy công cụ chính xác sử dụng motor 3 pha.

Câu hỏi thường gặp (FAQ)

1. CB CHINT NS2-25X khác gì so với Aptomat (MCB) thông thường?

MCB thông thường chỉ bảo vệ ngắn mạch và quá tải chung. NS2-25X (MPCB) được thiết kế chuyên biệt cho động cơ với khả năng bảo vệ mất pha và dải chỉnh dòng cực nhạy, giúp ngăn cháy motor hiệu quả hơn nhiều lần.

2. Dải dòng 0.25-0.4A phù hợp với động cơ bao nhiêu kW?

Dải này dùng cho các động cơ công suất rất nhỏ (thường dưới 0.25kW). Bạn hãy kiểm tra chính xác dòng định mức (In) trên nhãn motor để chọn dải dòng phù hợp nhất.

3. Tại sao thiết bị tự ngắt (Trip) khi động cơ vẫn đang chạy?

Có thể do dòng cài đặt quá thấp hoặc motor bị quá tải nhẹ (do kẹt cơ, thiếu dầu mỡ). Hãy kiểm tra tải thực tế và dòng điện bằng ampe kìm trước khi điều chỉnh tăng dòng.

4. Cơ chế bảo vệ mất pha của NS2-25X hoạt động ra sao?

Khi mất một pha, dòng điện ở hai pha còn lại sẽ tăng đột ngột để bù đắp công suất. NS2-25X nhận diện sự mất cân bằng này và ngắt mạch ngay lập tức để bảo vệ cuộn dây motor không bị cháy.

5. Chỉ số Icu 100kA có ý nghĩa gì và tại sao lại quan trọng?

Icu là dòng cắt ngắn mạch tối đa. 100kA là mức cực cao, đảm bảo CB không bị nổ hoặc hư hỏng vật lý khi xảy ra sự cố chập điện nghiêm trọng, bảo vệ an toàn cho người vận hành.

6. Có thể lắp NS2-25X cho động cơ 1 pha không?

Thiết bị được thiết kế cho 3 pha. Nếu dùng cho 1 pha, bạn phải đấu nối nối tiếp dây pha qua tất cả các cực để đảm bảo cơ chế nhiệt hoạt động đúng, nhưng AUT VN không khuyến khích điều này để đảm bảo hiệu suất tốt nhất.

7. Tuổi thọ của sản phẩm là bao lâu?

Sản phẩm đạt tiêu chuẩn IEC, có độ bền cơ học và điện cao, hoạt động ổn định trên 10 năm nếu lắp đặt đúng kỹ thuật và môi trường không quá ẩm ướt, bụi bẩn.

8. Mua hàng tại AUT VN có đảm bảo chính hãng không?

Có, AUT VN cam kết cung cấp hàng CHINT chính hãng 100%, đầy đủ chứng chỉ CO/CQ cho mọi đơn hàng, giúp khách hàng yên tâm về chất lượng.

9. Chính sách bảo hành tại AUT VN như thế nào?

Sản phẩm được bảo hành theo tiêu chuẩn chính hãng của CHINT Việt Nam, hỗ trợ kỹ thuật nhanh chóng và thay thế linh kiện chính hãng.

10. Tôi có thể tự thay thế CB cũ bằng NS2-25X không?

Hoàn toàn được nếu CB cũ có cùng dải dòng và sử dụng thanh ray DIN 35mm. Việc thay thế rất đơn giản, chỉ cần tháo vít và gài thiết bị mới vào ray.

11. Làm sao để phân biệt NS2-25X chính hãng và hàng giả?

Hàng chính hãng có bao bì sắc nét, tem nhãn rõ ràng, mã QR kiểm tra và đặc biệt là các thông số dập nổi trên thân thiết bị chuẩn xác. Khi mua tại AUT VN, bạn sẽ nhận được đầy đủ giấy tờ chứng minh nguồn gốc.
