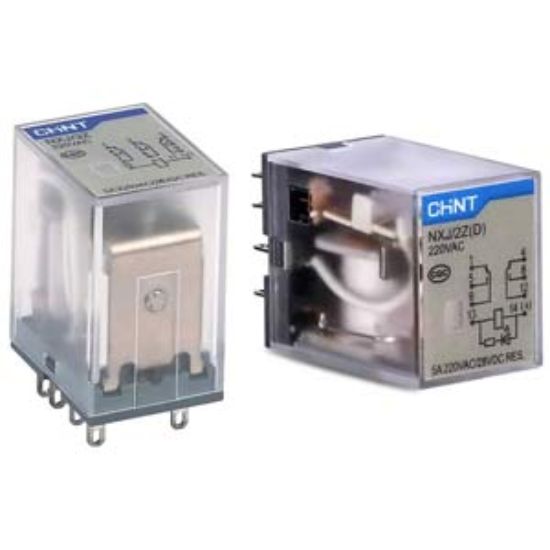

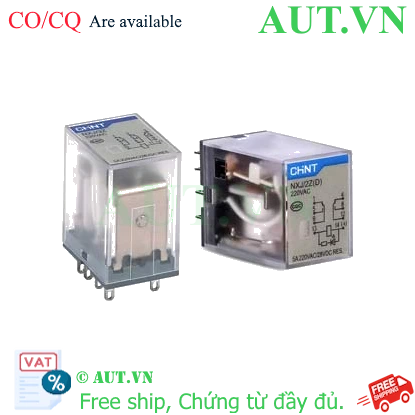

Rơ Le Trung Gian Chint NXJ-DC24V-4Z1(D) - 24VDC, 4PDT, 14 Chân Dẹt Có LED

Model: NXJ-DC24V-4Z1(D) (Dòng NXJ Series cao cấp từ Chint)
Điện áp cuộn dây: 24VDC (Hoạt động ổn định, chống nhiễu điện từ)
Cấu trúc tiếp điểm: 4PDT (4 cực 2 vị trí) - 14 chân dẹt chuyên dụng
Dòng điện định mức: 3A (Khả năng chịu tải và dẫn điện cực tốt)
Tính năng nổi bật: Tích hợp đèn LED báo trạng thái trực quan, đạt chuẩn CE/UL

nhà chế tạo: Chint

SKU: NXJ/4Z (D) 24VDC PLU

Tải xuống mẫu

Giá cũ: 68.100 ₫

Giá bán: 54.480 ₫

Số lượng:

Giới thiệu Rơ le trung gian Chint NXJ-DC24V-4Z1(D) chính hãng

Rơ le trung gian Chint NXJ-DC24V-4Z1(D) là thiết bị đóng ngắt điện từ chất lượng cao, đóng vai trò then chốt trong các hệ thống điều khiển tự động hóa và tủ điện công nghiệp hiện đại. Với cấu hình 4PDT (4 cặp tiếp điểm), sản phẩm cho phép điều khiển đồng thời nhiều nhánh mạch khác nhau, giúp tối ưu hóa khả năng cách ly hoàn toàn giữa mạch điều khiển (như PLC, cảm biến) và mạch động lực (tải lớn), bảo vệ an toàn tuyệt đối cho hệ thống điện.

Sản phẩm thuộc dòng NXJ series danh tiếng của thương hiệu Chint, nổi bật với độ bền cơ học vượt trội và khả năng vận hành bền bỉ trong các môi trường công nghiệp khắc nghiệt. Khi lựa chọn mua hàng tại AUT VN, quý khách hàng sẽ được đảm bảo về nguồn gốc chính hãng, chất lượng kỹ thuật tiêu chuẩn quốc tế và mức giá cạnh tranh nhất.

Điểm nổi bật của Rơ le Chint NXJ-DC24V-4Z1(D)

Độ tin cậy cực cao: Các tiếp điểm được chế tạo từ hợp kim bạc cao cấp, giúp tăng diện tích tiếp xúc, giảm điện trở tiếp xúc và khả năng chống mài mòn vượt trội.
Giám sát trạng thái trực quan: Việc tích hợp đèn LED giúp kỹ thuật viên dễ dàng kiểm tra tình trạng đóng/ngắt của rơ le ngay tại tủ điện, tiết kiệm thời gian bảo trì và xử lý sự cố.
Thiết kế Plug-in tiện lợi: Với kiểu dáng 14 chân dẹt chuẩn hóa, việc lắp đặt vào đế cắm (socket) diễn ra nhanh chóng, giúp việc thay thế linh kiện khi cần bảo trì trở nên cực kỳ đơn giản.
Tiêu chuẩn an toàn quốc tế: Sản phẩm đạt các chứng nhận khắt khe như CE và UL, đáp ứng mọi yêu cầu kỹ thuật của các nhà máy và dự án công nghiệp lớn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NXJ-DC24V-4Z1(D)
Loại thiết bị	Rơ le trung gian (Intermediate Relay)
Điện áp cuộn dây (Coil Voltage)	24VDC
Số chân cắm	14 chân (Kiểu dẹt - Flat Pin)
Cấu hình tiếp điểm	4PDT (4 cực 2 vị trí)
Dòng điện tiếp điểm định mức	3A (tại 240VAC / 28VDC)
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Đèn báo trạng thái	Có (LED Indicator)
Nhiệt độ vận hành	-45°C đến +70°C
Tiêu chuẩn an toàn	CE, UL

Nguồn tham khảo: Chint Global Official Website

Lợi ích khi sử dụng Rơ le Chint NXJ Series

Bảo vệ hệ thống điều khiển: Cách ly hiệu quả giữa mạch điều khiển nhạy cảm và mạch tải, ngăn chặn xung điện gây hỏng PLC hoặc vi điều khiển.
Tối ưu hóa chi phí: Độ bền cao và giá thành hợp lý giúp giảm thiểu đáng kể chi phí thay thế và bảo trì định kỳ.
Lắp đặt linh hoạt: Thiết kế nhỏ gọn, dễ dàng tích hợp vào các tủ điện có không gian hạn chế.
Vận hành ổn định: Khả năng chịu nhiệt và chống rung động tốt, phù hợp cho các dây chuyền sản xuất hoạt động liên tục 24/7.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chọn đế cắm tương thích: Sử dụng đế cắm chuyên dụng cho dòng 14 chân dẹt (Ví dụ: RS-NXJ-4Z/C1).
Bước 2: Lắp đế cắm: Gắn đế cắm lên thanh ray DIN-rail hoặc cố định chắc chắn trên tấm panel tủ điện.
Bước 3: Đấu nối cuộn dây: Kết nối nguồn điện 24VDC vào đúng hai chân cuộn dây (Coil) theo sơ đồ kỹ thuật.
Bước 4: Đấu nối tiếp điểm: Xác định các chân Chung (COM), Thường mở (NO) và Thường đóng (NC) để đấu nối tới tải cần điều khiển.
Bước 5: Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED. Nếu đèn sáng và tiếp điểm đóng ngắt đúng sơ đồ là đạt yêu cầu.

Sản phẩm sử dụng chung với (isRelatedTo)

Để hệ thống đạt hiệu suất tối ưu, quý khách nên kết hợp rơ le với các thiết bị sau:

Đế cắm (Sockets): Các dòng RS-NXJ-4Z/C1, RS-NXJ-4Z/C2 hoặc RS-NXJ-4Z/C3.
Phụ kiện cố định: Thanh kẹp NG102, NG103 giúp mạch điện gọn gàng và chắc chắn.
Thiết bị bảo vệ: Sử dụng thêm cầu chì hoặc bộ chống xung (Surge Suppressor) để bảo vệ cuộn dây rơ le.

Ứng dụng thực tế (Application)

Tủ điện tự động hóa: Điều khiển van điện từ (Solenoid), động cơ nhỏ, đèn báo tín hiệu.
Hệ thống PLC: Làm rơ le trung gian để cách ly tín hiệu điều khiển từ PLC.
Máy đóng gói & Sản xuất: Điều khiển các module cảm biến và cơ cấu chấp hành trong dây chuyền.
Hệ thống Smart Building: Điều khiển các thiết bị điện qua bộ điều khiển trung tâm 24VDC.

Câu hỏi thường gặp (FAQ)

1. Rơ le 4PDT là gì?
4PDT (4 Pole Double Throw) nghĩa là rơ le có 4 cặp tiếp điểm độc lập, mỗi cặp gồm 1 chân Chung (COM), 1 chân Thường mở (NO) và 1 chân Thường đóng (NC).

2. Tôi có thể dùng nguồn 220VAC cho rơ le này không?
Tuyệt đối không. Model này được thiết kế riêng cho nguồn 24VDC. Việc dùng sai điện áp sẽ làm cháy cuộn dây ngay lập tức.

3. Tại sao đèn LED không sáng khi cấp nguồn?
Bạn cần kiểm tra lại cực tính (+/-) của nguồn 24VDC và đảm bảo kết nối tại chân cuộn dây đã chắc chắn.

4. Rơ le này chịu tải tối đa bao nhiêu?
Dòng điện định mức là 3A. Lưu ý không sử dụng cho các tải có dòng khởi động vượt quá giới hạn này để đảm bảo tuổi thọ.

5. Làm sao để kiểm tra rơ le còn hoạt động tốt không?
Nếu cấp nguồn mà đèn LED không sáng, hoặc đèn sáng nhưng tiếp điểm không đóng/ngắt, có thể rơ le đã lỗi cuộn dây hoặc mòn tiếp điểm.

6. Chân dẹt (Flat pin) có ưu điểm gì?
Chân dẹt giúp việc cắm vào đế chuyên dụng chắc chắn hơn, chống rung động tốt hơn so với chân tròn truyền thống.

7. Sản phẩm có sẵn hàng tại AUT VN không?
AUT VN luôn sẵn kho hàng nghìn mã linh kiện Chint. Liên hệ hotline để kiểm tra tồn kho nhanh nhất.

8. Mua hàng tại AUT VN có đầy đủ chứng từ không?
Có. AUT VN cam kết cung cấp đầy đủ hóa đơn VAT, chứng nhận CO/CQ cho khách hàng dự án.

9. Rơ le này có lắp được trên thanh ray DIN-rail không?
Có, khi bạn sử dụng kết hợp với đế cắm (Socket) loại chuyên dụng gắn DIN-rail.

10. Tuổi thọ tiếp điểm là bao lâu?
Tuổi thọ phụ thuộc vào tần suất đóng ngắt và loại tải, nhưng với tải thuần trở, rơ le có thể đạt hàng triệu lần hoạt động.
