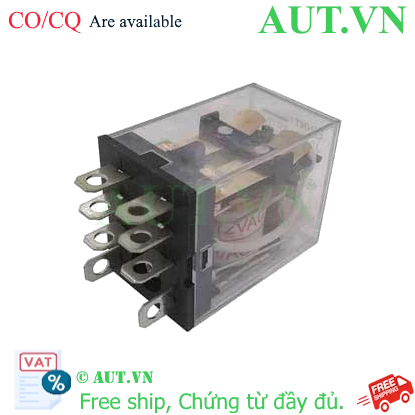

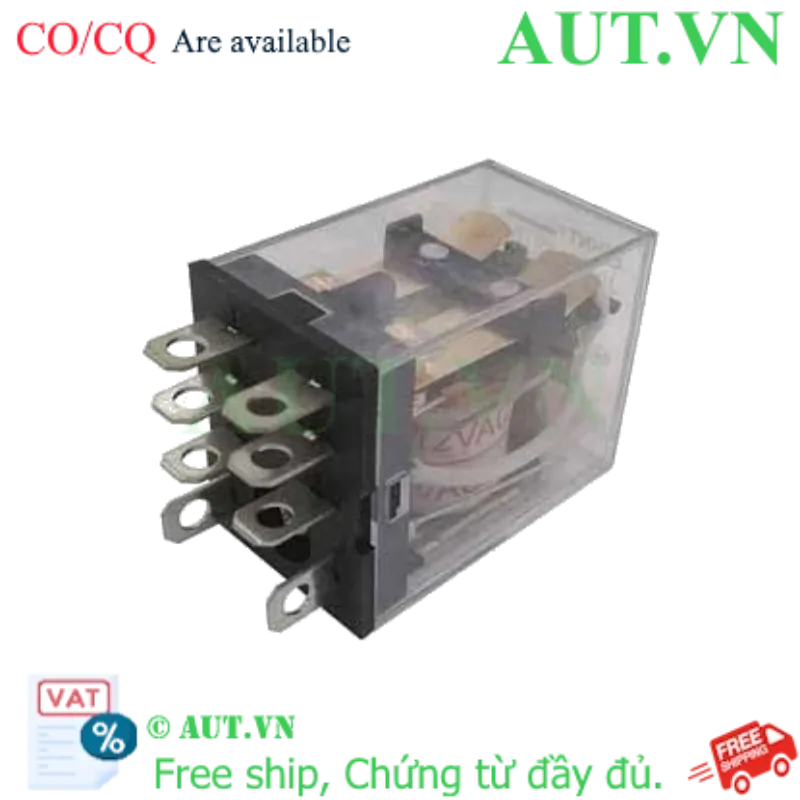

Giới thiệu Rơ le trung gian CHINT JQX-13F/2Z 6VAC chính hãng
Rơ le trung gian CHINT JQX-13F/2Z 6VAC là thiết bị đóng ngắt điện từ chất lượng cao, được thiết kế chuyên dụng để làm cầu nối điều khiển trong các hệ thống tự động hóa công nghiệp. Với đặc tính vận hành ở điện áp cuộn dây cực thấp (6VAC), sản phẩm là lựa chọn tối ưu để bảo vệ các thiết bị điều khiển nhạy cảm như PLC, vi điều khiển hoặc các bộ cảm biến khỏi các xung điện đột ngột, giúp cách ly hoàn toàn mạch điều khiển và mạch động lực.
Sản phẩm sở hữu thiết kế 8 chân dẹt (Plug-in) chuẩn công nghiệp, cho phép lắp đặt nhanh chóng thông qua đế cắm (Socket), giúp tối ưu hóa thời gian lắp đặt và dễ dàng thay thế khi cần bảo trì hệ thống tại AUT VN.
Điểm nổi bật của sản phẩm
- Độ bền vượt trội: Tiếp điểm làm từ hợp kim bạc (Silver Alloy) giúp tăng khả năng dẫn điện, giảm điện trở tiếp xúc và chống tình trạng dính tiếp điểm.
- An toàn tối đa: Khả năng cách ly điện áp cực tốt, bảo vệ các module điều khiển đắt tiền khỏi sự cố quá áp từ phía tải.
- Thiết kế nhỏ gọn: Kích thước tối ưu, tiết kiệm không gian lắp đặt trong các tủ điện điều khiển có mật độ thiết bị cao.
- Tiêu chuẩn quốc tế: Đáp ứng đầy đủ các chứng nhận CE và UL, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | JQX-13F/2Z PLU AC6V |
| Loại thiết bị | Rơ le trung gian (Intermediate Relay) |
| Điện áp cuộn dây (Coil Voltage) | 6VAC |
| Cấu trúc tiếp điểm | DPDT (2 cặp tiếp điểm chuyển đổi) |
| Dòng điện định mức (Rated Current) | 10A (tại 220VAC/28VDC) |
| Kiểu chân kết nối | 8 Chân dẹt (Plug-in type) |
| Chất liệu tiếp điểm | Hợp kim bạc (Silver Alloy) |
| Nhiệt độ vận hành | -25°C đến 55°C |
| Tiêu chuẩn an toàn | CE, UL |
| Kích thước (WxHxD) | 21.5mm x 27.5mm x 35.5mm |
Nguồn tham khảo: Chint Global Official Website
Lợi ích khi sử dụng Rơ le CHINT JQX-13F/2Z
- Bảo vệ thiết bị: Ngăn chặn triệt để các rủi ro từ dòng điện ngược hoặc xung điện gây hư hỏng cho PLC và các bộ vi xử lý.
- Tiết kiệm chi phí: Độ bền cơ học và điện học cao giúp giảm thiểu tối đa tần suất thay thế linh kiện, tối ưu chi phí bảo trì.
- Lắp đặt linh hoạt: Thiết kế plug-in giúp kỹ thuật viên thao tác cực nhanh trên thanh ray DIN rail mà không cần hàn mạch.
- Vận hành ổn định: Hoạt động chính xác, nhạy bén ngay cả trong môi trường công nghiệp có độ nhiễu điện từ cao.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra điện áp: Xác nhận nguồn cấp cho cuộn dây đúng là 6VAC. (Lưu ý: Cấp nhầm 220VAC sẽ gây cháy rơ le).
- Bước 2: Lắp đặt đế cắm (Socket): Gắn đế cắm chuyên dụng lên thanh ray DIN hoặc bảng điện.
- Bước 3: Đấu nối dây: Kết nối nguồn 6VAC vào chân cuộn dây và đấu nối tải vào các cặp tiếp điểm DPDT theo sơ đồ chân.
- Bước 4: Cắm rơ le: Đưa rơ le vào đế cắm, đảm bảo 8 chân dẹt khớp hoàn toàn và chắc chắn.
- Bước 5: Kiểm tra vận hành: Cấp nguồn và dùng đồng hồ đo kiểm tra trạng thái đóng/ngắt của tiếp điểm để đảm bảo hệ thống hoạt động đúng thiết kế.
Sản phẩm sử dụng kèm (isRelatedTo)
Để hệ thống vận hành hoàn hảo, quý khách nên kết hợp rơ le với các phụ kiện chính hãng tại AUT VN:
- Đế cắm chuyên dụng (Socket): CZT08A-02, CZT08B-01, CZT08B-01E.
- Thiết bị điều khiển: PLC Siemens, Mitsubishi, Omron, Timer, Sensor công nghiệp.
- Nguồn cấp: Bộ nguồn biến áp AC 6V ổn định.
Ứng dụng thực tế (Application)
- Cách ly tín hiệu điều khiển trong các tủ điện tự động hóa nhà xưởng.
- Điều khiển đóng ngắt thiết bị ngoại vi từ module xuất tín hiệu điện áp thấp.
- Tích hợp trong hệ thống quản lý tòa nhà thông minh (BMS).
- Sử dụng trong các thiết bị đo lường và kiểm tra điện tử chính xác cao.
Câu hỏi thường gặp (FAQ)
1. Rơ le 6VAC có dùng được cho điện 220VAC không?
Tuyệt đối không. Việc cấp nhầm điện 220VAC vào cuộn dây 6VAC sẽ gây cháy nổ rơ le ngay lập tức.
2. Tiếp điểm DPDT có ý nghĩa gì trong mạch điện?
DPDT (Double Pole Double Throw) nghĩa là rơ le có 2 cực độc lập, mỗi cực gồm 1 tiếp điểm chung và 2 tiếp điểm chuyển đổi, cho phép bạn điều khiển 2 mạch điện riêng biệt cùng lúc.
3. Sản phẩm có tích hợp đèn LED báo trạng thái không?
Model JQX-13F/2Z tiêu chuẩn không tích hợp LED. Nếu cần báo trạng thái, bạn nên sử dụng đế cắm (Socket) có tích hợp đèn LED.
4. Tại sao tôi nên mua rơ le CHINT tại AUT VN?
Tại AUT VN, chúng tôi cam kết cung cấp hàng CHINT chính hãng 100%, đầy đủ CO/CQ và hỗ trợ kỹ thuật chuyên sâu cho mọi khách hàng.
5. Dòng điện 10A là chịu tải liên tục hay tức thời?
10A là dòng điện định mức tối đa. Để đảm bảo tuổi thọ rơ le lâu nhất, bạn nên thiết kế tải ở mức 70-80% công suất (khoảng 7-8A).
6. Rơ le này có sử dụng cho nguồn điện DC được không?
Model này được thiết kế dành cho điện xoay chiều (AC 6V). Nếu ứng dụng của bạn dùng điện một chiều (DC), vui lòng chọn model có ký hiệu DC để tránh hỏng hóc.
7. Làm thế nào để nhận biết rơ le đã bị lỗi?
Nếu cuộn dây đã có điện nhưng không nghe tiếng đóng ngắt, hoặc tiếp điểm không đóng/ngắt dù có tiếng kêu lạch cạch, đó là lúc cần thay thế sản phẩm mới.
8. Kích thước rơ le có phù hợp cho tủ điện nhỏ không?
Có, với chiều rộng chỉ 21.5mm, sản phẩm cực kỳ nhỏ gọn, rất phù hợp cho các tủ điện có không gian hạn chế.
9. Chân dẹt của rơ le có dễ bị cong khi lắp đặt không?
Chân rơ le được làm từ vật liệu hợp kim cứng cáp. Tuy nhiên, khi cắm vào đế cắm, bạn cần thao tác thẳng và nhẹ nhàng để đảm bảo độ bền.
10. Chính sách đổi trả tại AUT VN như thế nào?
AUT VN áp dụng chính sách đổi trả linh hoạt theo tiêu chuẩn của nhà sản xuất nếu sản phẩm gặp lỗi kỹ thuật từ phía hãng.
