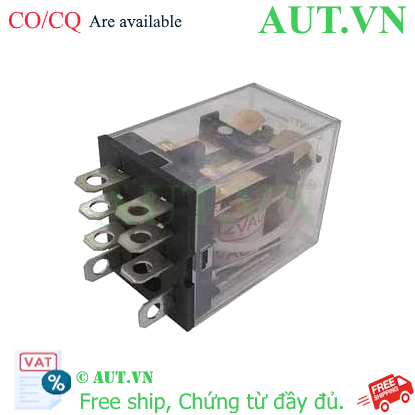

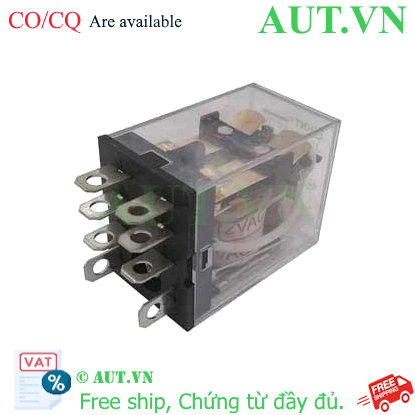

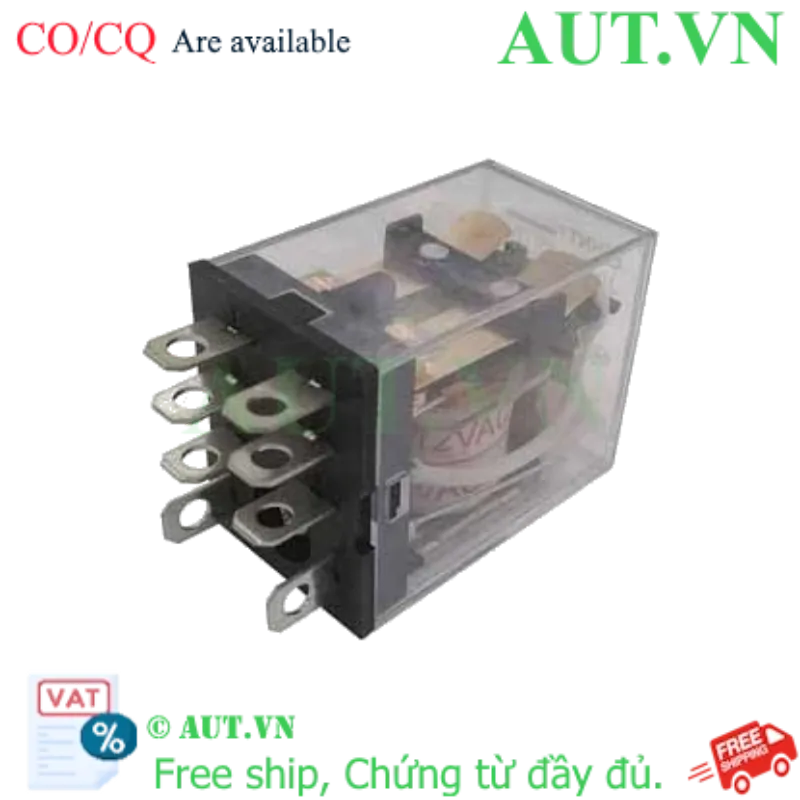

Rơ le trung gian CHINT JQX-13FD/2Z 36VDC - 8 chân dẹt, 10A, Có đèn LED

Thương hiệu: CHINT chính hãng
Loại tiếp điểm: DPDT (2 cặp tiếp điểm độc lập)
Điện áp cuộn dây: 36VDC
Dòng định mức: 10A
Kiểu chân: 8 chân dẹt (Plug-in)
Tính năng nổi bật: Tích hợp đèn LED hiển thị trạng thái hoạt động
Tiêu chuẩn chất lượng: CE, UL

nhà chế tạo: Chint

SKU: JQX-13F(D)/2Z PLU DC36V

Tải xuống mẫu

Giá cũ: 53.000 ₫

Giá bán: 47.700 ₫

Giới thiệu sản phẩm Rơ le trung gian CHINT JQX-13FD/2Z 36VDC

Trong các hệ thống điều khiển điện tự động, việc lựa chọn một thiết bị đóng ngắt tin cậy là yếu tố then chốt. Rơ le trung gian CHINT JQX-13FD/2Z 36VDC là giải pháp tối ưu giúp kết nối và điều khiển các tải điện một cách an toàn, chính xác. Với thiết kế 8 chân dẹt nhỏ gọn và tích hợp đèn LED báo trạng thái, sản phẩm này không chỉ đảm bảo hiệu suất vận hành mà còn giúp kỹ thuật viên dễ dàng giám sát trạng thái hoạt động của mạch điện.

Điểm nổi bật của Rơ le CHINT JQX-13FD/2Z

Độ bền cực cao: Tiếp điểm được làm từ hợp kim bạc giúp tăng khả năng dẫn điện và chống ăn mòn.
Thiết kế thông minh: Chân dẹt giúp việc lắp đặt trên đế cắm (socket) trở nên cực kỳ nhanh chóng và chắc chắn.
Giám sát trực quan: Đèn LED tích hợp cho phép người dùng biết ngay lập tức rơ le có đang được cấp điện hay không.
An toàn tuyệt đối: Đạt các tiêu chuẩn quốc tế CE và UL, đảm bảo an toàn trong môi trường công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	JQX-13F(D)/2Z PLU DC36V
Hãng sản xuất	CHINT
Loại rơ le	Rơ le trung gian (Intermediate Relay)
Số chân kết nối	8 chân dẹt
Cấu trúc tiếp điểm	DPDT (2 Form C)
Điện áp cuộn dây (Coil Voltage)	36VDC
Dòng điện định mức (Contact Current)	10A (tại 220VAC/28VDC)
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Đèn chỉ thị	Có (LED)
Nhiệt độ hoạt động	-25°C đến 55°C
Kích thước (RxCxS)	21.5 x 27.5 x 35.5 mm
Tiêu chuẩn	CE, UL

Lợi ích khi sử dụng sản phẩm

Tối ưu hóa không gian: Kích thước siêu nhỏ gọn giúp tiết kiệm diện tích trong tủ điện.
Giảm thiểu thời gian bảo trì: Nhờ đèn LED báo hiệu và thiết kế dạng cắm (plug-in) dễ dàng thay thế khi có sự cố.
Tính tương thích cao: Hoạt động ổn định với các hệ thống điều khiển dùng nguồn 36VDC.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lựa chọn đế cắm (Socket) phù hợp với chân dẹt (Ví dụ: Socket CZT08A-02).
Bước 2: Gắn đế cắm lên thanh ray (DIN rail) trong tủ điện.
Bước 3: Cắm rơ le JQX-13FD/2Z vào đế cắm một cách chắc chắn.
Bước 4: Đấu nối dây nguồn 36VDC vào các chân cuộn dây theo sơ đồ của hãng.
Bước 5: Đấu nối tải vào các chân tiếp điểm DPDT và kiểm tra đèn LED để xác nhận rơ le đang hoạt động.

Sản phẩm liên quan (isRelatedTo)

Để sử dụng hoàn hảo, quý khách nên mua kèm các loại đế cắm sau:

Đế cắm Socket CZT08A-02
Đế cắm Socket CZT08B-01
Đế cắm Socket CZT08B-01E

Ứng dụng thực tế (Application)

Sử dụng trong tủ điều khiển tự động hóa công nghiệp.
Ứng dụng trong các hệ thống viễn thông và truyền dẫn tín hiệu.
Điều khiển đóng ngắt các thiết bị điện tử, động cơ nhỏ trong hệ thống 36VDC.
Lắp đặt trong các bảng mạch điều khiển máy móc sản xuất.

Câu hỏi thường gặp (FAQ)

1. Rơ le này có dùng được với điện áp 24VDC hay 48VDC không?: Không, sản phẩm này được thiết kế chuyên biệt cho điện áp cuộn dây 36VDC. Việc dùng sai điện áp có thể gây cháy cuộn dây hoặc rơ le không hút.
2. Sản phẩm có sẵn đèn báo trạng thái không?: Có, dòng JQX-13FD/2Z có tích hợp đèn LED để báo hiệu trạng thái cuộn dây.
3. Tôi có cần mua thêm đế cắm không?: Có, vì đây là loại rơ le chân dẹt (Plug-in), bạn cần mua thêm đế cắm (Socket) tương ứng để lắp đặt vào tủ điện.
4. Khả năng chịu tải tối đa của tiếp điểm là bao nhiêu?: Rơ le có thể chịu dòng điện định mức lên đến 10A cho tải thuần trở.
5. Loại tiếp điểm DPDT nghĩa là gì?: DPDT (Double Pole Double Throw) nghĩa là rơ le có 2 cặp tiếp điểm độc lập, cho phép bạn điều khiển 2 mạch điện khác nhau cùng lúc.
6. Thương hiệu CHINT có uy tín không?: CHINT là thương hiệu thiết bị điện hàng đầu thế giới, sản phẩm của họ đạt tiêu chuẩn quốc tế về độ an toàn và độ bền.
7. Rơ le này có lắp được trên thanh DIN Rail không?: Có, sau khi cắm rơ le vào đế cắm, bạn có thể dễ dàng gắn đế cắm lên thanh DIN Rail.
