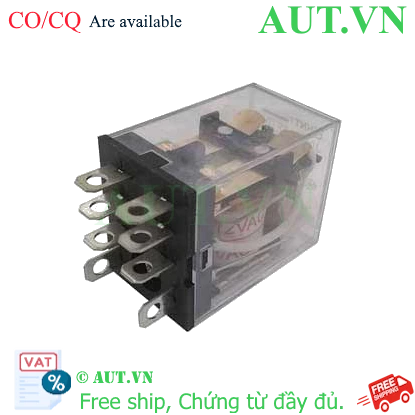

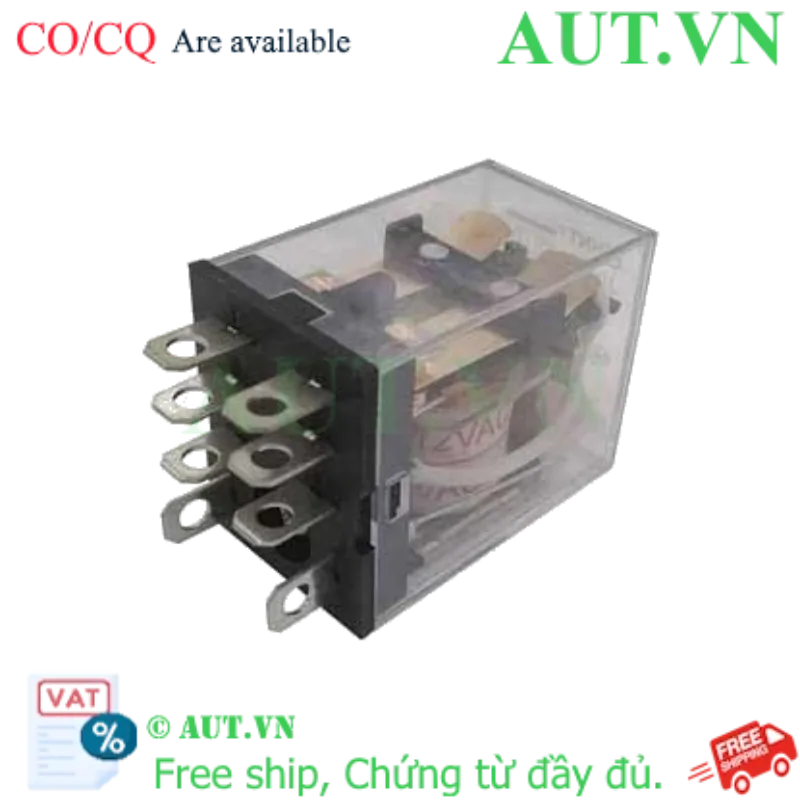

Rơ le trung gian CHINT JQX-13FD/2Z 6VAC - 8 Chân Dẹt, 10A, Tiếp điểm DPDT

Thương hiệu: CHINT chính hãng
Điện áp cuộn dây: 6VAC
Dòng định mức: 10A (Tải thuần trở)
Cấu hình: 8 chân dẹt, tiếp điểm DPDT (2 cặp tiếp điểm chuyển đổi)
Đặc điểm: Tích hợp đèn LED báo trạng thái, tiêu chuẩn CE/UL
Ứng dụng: Cách ly tín hiệu, điều khiển thiết bị công nghiệp

nhà chế tạo: Chint

SKU: JQX-13F(D)/2Z PLU AC6V

Tải xuống mẫu

Giá cũ: 53.000 ₫

Giá bán: 47.700 ₫

Số lượng:

Giới thiệu về Rơ le trung gian CHINT JQX-13FD/2Z 6VAC

Rơ le trung gian CHINT JQX-13FD/2Z 6VAC là thiết bị đóng ngắt điện từ nhỏ gọn, đóng vai trò là cầu nối trung gian trong các mạch điều khiển công nghiệp. Với khả năng chịu tải lên đến 10A và cấu hình tiếp điểm DPDT, sản phẩm giúp cách ly điện áp, bảo vệ các thiết bị điều khiển nhạy cảm (như PLC, vi điều khiển) khỏi các xung điện hoặc quá tải từ thiết bị chấp hành.

Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo tiêu chuẩn kỹ thuật khắt khe, mang lại sự ổn định tuyệt đối cho hệ thống điện của bạn.

Điểm nổi bật của sản phẩm

Độ bền cao: Tiếp điểm được làm từ hợp kim bạc cao cấp, giảm mài mòn và tăng tuổi thọ đóng ngắt.
Thiết kế tối ưu: Chân dẹt (Flat pins) giúp kết nối chắc chắn, chống rung lắc tốt hơn trong môi trường công nghiệp.
Theo dõi dễ dàng: Tích hợp đèn LED chỉ thị trạng thái hoạt động, giúp kỹ thuật viên nhanh chóng chẩn đoán lỗi.
Tiêu chuẩn quốc tế: Đạt chứng nhận CE và UL, an toàn cho mọi công trình dân dụng và công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	JQX-13F(D)/2Z PLU AC6V
Loại sản phẩm	Rơ le trung gian (Intermediate Relay)
Số chân	8 chân (Kiểu dẹt)
Cấu trúc tiếp điểm	DPDT (Double Pole Double Throw) - 2 cặp tiếp điểm chuyển đổi
Điện áp cuộn dây	6VAC
Dòng điện định mức	10A tại 220VAC / 10A tại 28VDC (Tải thuần trở)
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Đèn báo	Có LED chỉ thị
Nhiệt độ vận hành	-25°C đến 55°C
Tiêu chuẩn	CE, UL
Kích thước (WxHxD)	21.5mm x 27.5mm x 35.5mm

Lợi ích khi sử dụng Rơ le CHINT JQX-13FD/2Z

Tăng tính an toàn: Ngăn chặn dòng điện cao gây hỏng hóc cho các board mạch điều khiển đắt tiền.
Linh hoạt trong lắp đặt: Kích thước nhỏ gọn, dễ dàng lắp trên rail hoặc đế cắm, tiết kiệm không gian tủ điện.
Tiết kiệm chi phí: Độ bền cao giúp giảm tần suất thay thế và bảo trì hệ thống.

Hướng dẫn sử dụng và lắp đặt

Kiểm tra điện áp: Đảm bảo nguồn cấp cho cuộn dây chính xác là 6VAC để tránh cháy cuộn dây.
Lựa chọn đế cắm: Sử dụng các loại Socket tương thích như CZT08A-02 hoặc CZT08B-01.
Đấu nối: Kết nối nguồn điều khiển vào chân cuộn dây và kết nối tải vào các cặp tiếp điểm DPDT theo sơ đồ mạch.
Kiểm tra: Cấp nguồn và quan sát đèn LED để xác nhận rơ le đã hít (đóng tiếp điểm).

Sản phẩm sử dụng chung (Phụ kiện gợi ý)

Để đảm bảo vận hành an toàn và dễ dàng thay thế, Rơ le JQX-13FD/2Z nên được lắp cùng các loại đế cắm (Socket) sau:

Đế cắm Socket CZT08A-02
Đế cắm Socket CZT08B-01 / CZT08B-01E
Đế cắm Socket CZT08A-01

Ứng dụng thực tế của sản phẩm

Sử dụng trong các tủ điện điều khiển PLC, biến tần.
Điều khiển bật/tắt các thiết bị ngoại vi như đèn báo, còi, van điện từ (Solenoid).
Mạch đảo chiều động cơ nhỏ hoặc chuyển đổi nguồn điện.
Hệ thống tự động hóa tòa nhà (BMS) và Smart Home công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Rơ le JQX-13FD/2Z 6VAC có thể dùng cho điện DC không?
Không, model này thiết kế cho cuộn dây AC 6V. Nếu dùng DC sẽ không hoạt động hoặc gây cháy cuộn dây. Vui lòng chọn model JQX-13F DC nếu dùng nguồn một chiều.

2. Tiếp điểm DPDT là gì?
DPDT (Double Pole Double Throw) nghĩa là rơ le có 2 cặp tiếp điểm chuyển đổi, cho phép điều khiển 2 mạch độc lập cùng lúc.

3. Dòng điện 10A là tải gì?
Đây là dòng điện tối đa cho tải thuần trở (Resistive load). Với tải cảm (như cuộn dây, motor), dòng chịu tải thực tế sẽ thấp hơn.

4. Tại sao nên dùng chân dẹt thay vì chân tròn?
Chân dẹt cung cấp diện tích tiếp xúc lớn hơn và độ ổn định cao hơn khi cắm vào socket, hạn chế hiện tượng lỏng chân do rung động.

5. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của CHINT và cam kết hỗ trợ từ AUT VN.

6. Tôi có thể mua lẻ Socket không?
Có, AUT VN cung cấp đầy đủ các loại Socket CZT08 tương thích với rơ le này.

7. Đèn LED trên rơ le có tác dụng gì?
Đèn LED sẽ sáng khi cuộn dây được cấp điện, giúp bạn biết rơ le đang ở trạng thái "On" mà không cần đo điện.

8. Rơ le này có đạt chuẩn an toàn quốc tế không?
Có, sản phẩm đạt tiêu chuẩn CE (Châu Âu) và UL (Hoa Kỳ), đảm bảo an toàn tuyệt đối cho thiết bị.

9. Thời gian đáp ứng của rơ le là bao lâu?
Rơ le trung gian CHINT có thời gian đóng ngắt rất nhanh (tính bằng mili giây), phù hợp cho các ứng dụng điều khiển thời gian thực.

10. Làm sao để phân biệt hàng chính hãng CHINT?
Hàng chính hãng có tem nhãn rõ ràng, bao bì sắc nét và được cung cấp CO/CQ đầy đủ từ nhà phân phối AUT VN.
