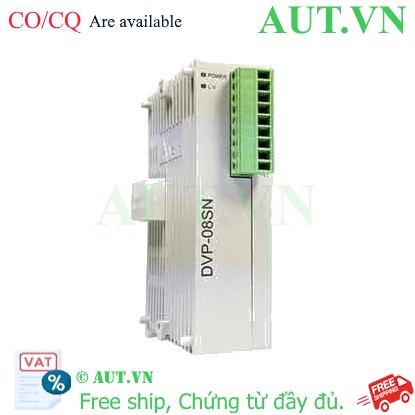

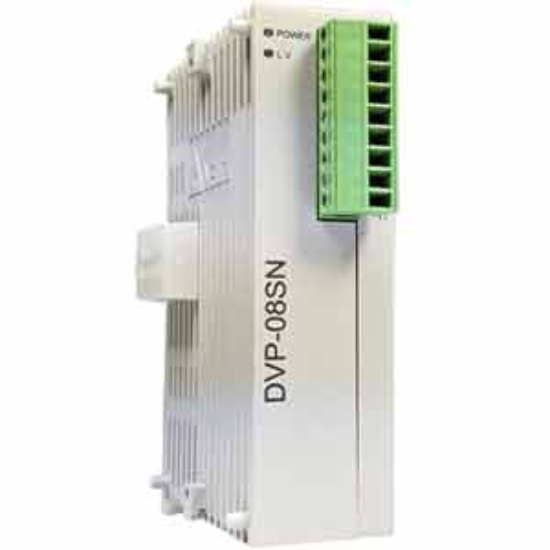

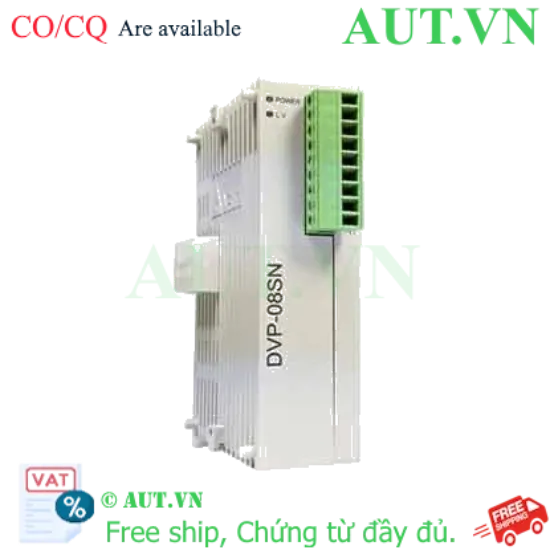

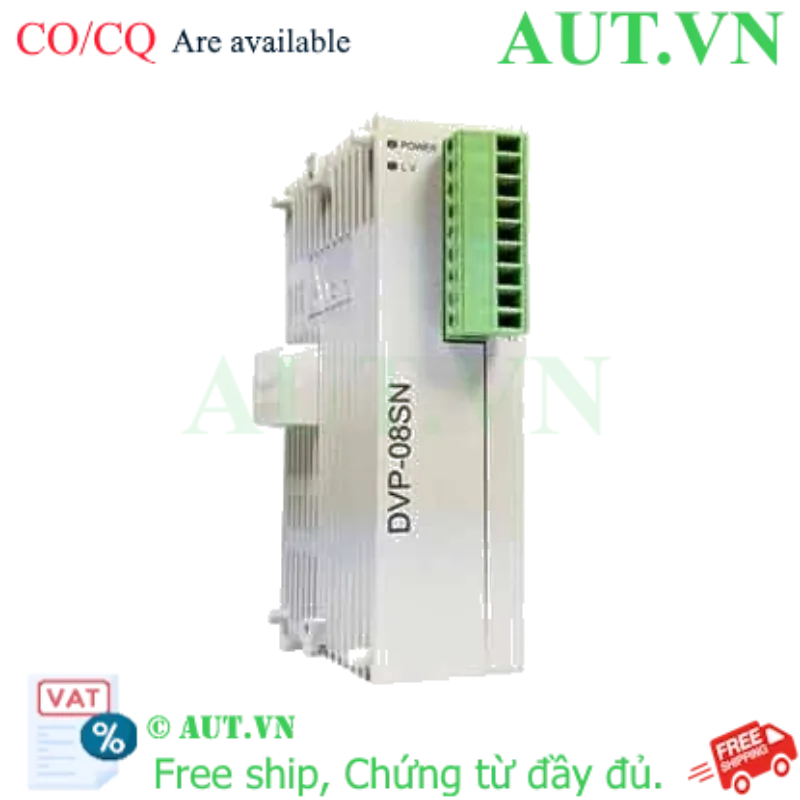

Giới thiệu về Mô đun mở rộng PLC Delta DVP08SN11R
Trong các hệ thống tự động hóa công nghiệp, khi nhu cầu điều khiển nhiều thiết bị chấp hành tăng lên, khả năng của bộ CPU PLC trung tâm thường bị giới hạn về số lượng ngõ ra. Mô đun mở rộng PLC Delta DVP08SN11R chính là giải pháp nâng cấp tối ưu, cho phép bạn tăng cường số lượng ngõ ra mà không cần phải thay thế toàn bộ hệ thống PLC đắt đỏ. Với 8 ngõ ra dạng Relay, thiết bị này giúp điều khiển linh hoạt các tải như van điện từ (solenoid), khởi động từ, đèn báo và rơ-le trung gian, đảm bảo hệ thống vận hành ổn định, chính xác và hiệu quả cao.
Điểm nổi bật của mô đun Delta DVP08SN11R
- Tương thích tuyệt đối: Kết nối mượt mà với toàn bộ các dòng PLC Delta DVP Series phổ biến như SS2, ES2, SA2, SX2 mà không gây xung đột phần mềm.
- Thiết kế Compact: Kích thước siêu gọn, giúp kỹ sư tối ưu hóa diện tích lắp đặt trong các tủ điều khiển nhỏ hẹp.
- Độ tin cậy công nghiệp: Khả năng chống nhiễu điện từ (EMI) vượt trội, hoạt động ổn định trong môi trường nhà máy khắc nghiệt, nhiệt độ biến thiên.
- Thi công nhanh chóng: Cơ chế kẹp thanh ray DIN 35mm tiêu chuẩn giúp việc lắp đặt, di chuyển và bảo trì trở nên cực kỳ đơn giản.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết chi tiết |
| Model | DVP08SN11R |
| Nguồn cấp định mức | 24VDC |
| Số lượng ngõ ra (Digital Output) | 8 kênh (Points) |
| Kiểu ngõ ra | Relay (Tiếp điểm rơ-le) |
| Phương pháp lắp đặt | Thanh ray DIN 35mm |
| Công suất tiêu thụ | 1.5W |
| Kích thước (RxCxS) | 25.2 x 96 x 60 mm |
| Trọng lượng | 136g |
| Tiêu chuẩn an toàn | CE, cULus |
Lợi ích thực tế khi sử dụng DVP08SN11R
Việc tích hợp mô đun DVP08SN11R vào hệ thống mang lại những giá trị kinh tế và kỹ thuật rõ rệt:
- Tiết kiệm chi phí đầu tư (CAPEX): Bạn không cần mua một bộ PLC CPU cao cấp hơn chỉ để có thêm vài ngõ ra; chỉ cần thêm mô đun mở rộng với chi phí thấp hơn nhiều.
- Khả năng nâng cấp linh hoạt: Dễ dàng mở rộng hệ thống khi quy mô sản xuất tăng lên mà không cần thiết kế lại toàn bộ sơ đồ điện.
- Quản lý hệ thống khoa học: Việc phân tách các khối ngõ ra giúp việc đi dây gọn gàng, dễ dàng khoanh vùng lỗi khi bảo trì.
Hướng dẫn lắp đặt và cấu hình (How-to)
- Bước 1 - An toàn điện: Ngắt toàn bộ nguồn điện cấp cho PLC và các thiết bị ngoại vi để đảm bảo an toàn tuyệt đối cho kỹ thuật viên.
- Bước 2 - Lắp đặt vật lý: Gắn mô đun DVP08SN11R lên thanh ray DIN 35mm. Lưu ý đặt mô đun nằm sát cạnh PLC chính để kết nối bus tín hiệu ổn định nhất.
- Bước 3 - Kết nối Bus: Thực hiện kết nối mô đun với CPU thông qua các chân kết nối mở rộng chuyên dụng theo hướng dẫn của Delta.
- Bước 4 - Đấu nối tải: Đấu dây các thiết bị chấp hành (relay trung gian, solenoid, đèn báo...) vào các terminal ngõ ra theo đúng sơ đồ chân (Pinout).
- Bước 5 - Cấp nguồn & Lập trình: Cấp nguồn 24VDC. Sử dụng phần mềm Delta ISPSoft hoặc WPLSoft để khai báo và cấu hình địa chỉ ngõ ra cho các kênh mới.
Sản phẩm thường sử dụng chung
- PLC Delta DVP Series: Các dòng CPU như DVP-SS2, DVP-ES2, DVP-SA2, DVP-SX2.
- Thiết bị đóng cắt: Rơ-le trung gian 24VDC, Contactor, Van điện từ (Solenoid Valve).
- Bộ nguồn công nghiệp: Nguồn tổ ong 24VDC chất lượng cao để đảm bảo điện áp không bị sụt áp.
- Phụ kiện đấu nối: Đầu cốt (Ferrule), dây tín hiệu chống nhiễu, máng nhựa đi dây.
Ứng dụng thực tế của sản phẩm
Mô đun DVP08SN11R được ứng dụng rộng rãi trong nhiều lĩnh vực tự động hóa:
- Ngành đóng gói & Chiết rót: Điều khiển các xi lanh khí nén, băng tải vận chuyển sản phẩm.
- Hệ thống phân loại tự động: Kích hoạt các cơ cấu đẩy, cần gạt phân loại sản phẩm theo kích thước hoặc màu sắc.
- Máy dán nhãn tự động: Điều khiển đóng ngắt chính xác thời điểm dán nhãn.
- Quản lý tòa nhà thông minh: Điều khiển hệ thống chiếu sáng, quạt thông gió và đèn báo trạng thái vận hành nhà xưởng.
FAQ - Những câu hỏi thường gặp
1. Mô đun DVP08SN11R có tương thích với PLC Delta DVP-SA2 không?
Có, DVP08SN11R tương thích hoàn toàn với hầu hết các dòng CPU thuộc DVP Series của Delta bao gồm SS2, ES2, SA2.
2. Ngõ ra Relay của DVP08SN11R có thể điều khiển tải AC không?
Có, vì là tiếp điểm Relay nên nó có thể đóng ngắt cả tải AC và DC. Tuy nhiên, để bảo vệ tiếp điểm và tăng tuổi thọ, bạn nên sử dụng rơ-le trung gian cho các tải có dòng lớn.
3. Tôi có cần nguồn 24VDC riêng cho mô đun này không?
Có, mô đun yêu cầu nguồn cấp 24VDC ổn định để nuôi mạch điều khiển nội bộ và vận hành các cuộn dây relay.
4. Sản phẩm DVP08SN11R tại AUT VN được bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Delta Electronics, đảm bảo đầy đủ quyền lợi cho khách hàng.
5. Việc lắp đặt mô đun này có yêu cầu kỹ thuật quá cao không?
Không, thiết bị sử dụng chuẩn DIN-rail và kết nối module-to-module, rất đơn giản đối với bất kỳ kỹ thuật viên điện công nghiệp nào.
6. AUT VN có hỗ trợ hướng dẫn lập trình cho mô đun này không?
Có, chúng tôi cung cấp dịch vụ tư vấn kỹ thuật, hướng dẫn cách cấu hình địa chỉ ngõ ra trên phần mềm ISPSoft và WPLSoft.
7. Làm sao để phân biệt DVP08SN11R chính hãng?
Sản phẩm tại AUT VN có đầy đủ tem mác, số series rõ ràng, kèm theo chứng nhận CO/CQ từ hãng Delta.
8. Một CPU PLC Delta có thể lắp tối đa bao nhiêu mô đun DVP08SN11R?
Số lượng tùy thuộc vào dòng CPU (ví dụ SA2 hỗ trợ nhiều hơn SS2). Thông thường, bạn có thể mở rộng từ 4 đến 8 mô đun tùy cấu hình.
9. Sự khác biệt chính giữa ngõ ra Relay (DVP08SN11R) và Transistor là gì?
Ngõ ra Relay chịu dòng cao hơn, điều khiển được đa dạng điện áp nhưng tốc độ đóng ngắt chậm. Ngõ ra Transistor đóng ngắt cực nhanh nhưng dòng tải thấp.
10. DVP08SN11R có hỗ trợ xuất hóa đơn VAT không?
AUT VN cung cấp đầy đủ hóa đơn VAT hợp pháp cho tất cả các đơn hàng doanh nghiệp và dự án.
11. Tôi có thể mua lẻ 1 mô đun thay vì mua nguyên bộ PLC không?
Hoàn toàn được. Bạn có thể mua lẻ để nâng cấp cho hệ thống hiện tại của mình một cách nhanh chóng.
12. Thời gian giao hàng của AUT VN là bao lâu?
Chúng tôi luôn lưu kho sẵn mã DVP08SN11R. Giao hàng hỏa tốc nội thành và vận chuyển nhanh toàn quốc.
Nguồn tham khảo: Delta Electronics Official Website
