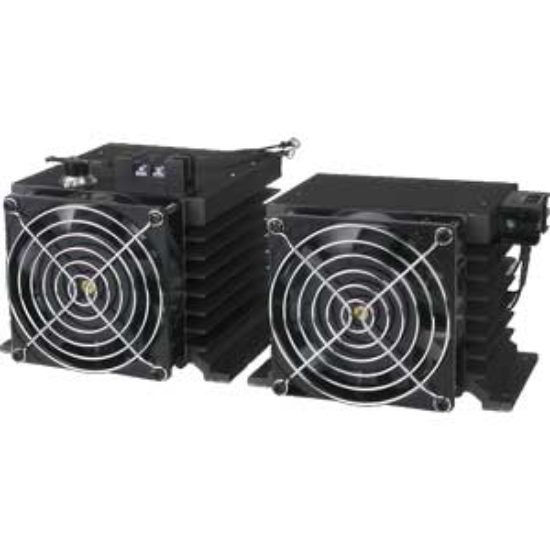

Giới thiệu về Đế Tản Nhiết SSR Hanyoung Nux HSN 120-F
Trong các hệ thống điều khiển công nghiệp, rơ le bán dẫn (SSR) khi vận hành ở công suất lớn (đặc biệt là loại 3 pha 70A) sẽ sinh ra một lượng nhiệt rất lớn. Nếu không được giải nhiệt kịp thời, SSR sẽ bị quá nhiệt, dẫn đến giảm tuổi thọ hoặc gây cháy hỏng thiết bị. Đế tản nhiệt Hanyoung Nux HSN 120-F được thiết kế chuyên biệt để giải quyết vấn đề này, đảm bảo hệ thống vận hành ổn định và an toàn tuyệt đối.
Điểm nổi bật của sản phẩm
- Khả năng tản nhiệt vượt trội: Được chế tạo từ nhôm nguyên khối với các lá tản nhiệt tối ưu, giúp tăng diện tích tiếp xúc với không khí, đẩy nhanh quá trình thoát nhiệt.
- Độ bền cơ học cao: Chất liệu nhôm chống ăn mòn, chịu được môi trường công nghiệp khắc nghiệt.
- Thiết kế chuẩn xác: Tương thích hoàn toàn với các dòng SSR 3 pha 70A của Hanyoung Nux, giúp việc lắp đặt trở nên dễ dàng và chắc chắn.
- Lắp đặt linh hoạt: Hỗ trợ lắp bề mặt (Panel Mount) thông qua vít cố định, phù hợp cho nhiều loại tủ điện khác nhau.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | HSN 120-F |
| Thương hiệu | Hanyoung Nux |
| Loại thiết bị | Đế tản nhiệt (SSR Heat Sink) |
| Chất liệu | Nhôm (Aluminum) |
| Công suất tương thích | SSR 3 pha 70A |

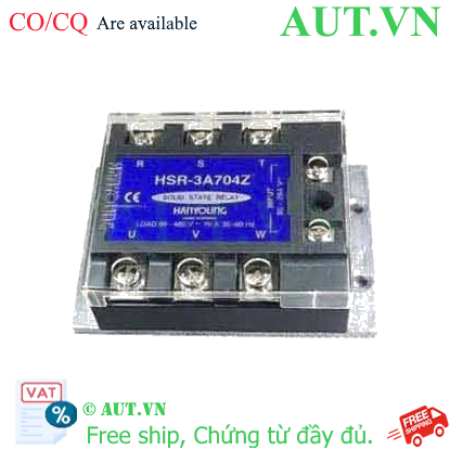

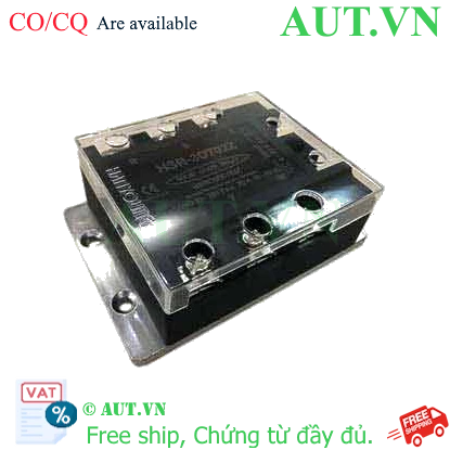

| Thiết bị tương thích | HSR-3A702R, HSR-3A702Z, HSR-3A704R, HSR-3A704Z, HSR-3D702R, HSR-3D702Z, HSR-3D704R, HSR-3D704Z |
| Chiều rộng tổng thể | 139 mm |
| Chiều cao tổng thể | 119.5 mm |
| Chiều sâu tổng thể | 150 mm |
| Kiểu lắp đặt | Lắp bề mặt / Bảng vít |
| Trọng lượng | 2.052 kg |
Lợi ích khi sử dụng HSN 120-F
- Kéo dài tuổi thọ thiết bị: Giữ cho SSR luôn hoạt động trong ngưỡng nhiệt độ an toàn, giảm thiểu rủi ro hỏng hóc.
- Tăng hiệu suất vận hành: Tránh hiện tượng ngắt quãng do quá nhiệt, đảm bảo quy trình sản xuất diễn ra liên tục.
- Tiết kiệm chi phí: Hạn chế việc thay thế SSR thường xuyên do cháy hỏng vì nhiệt.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Vệ sinh bề mặt: Làm sạch bề mặt tiếp xúc của SSR và đế tản nhiệt HSN 120-F bằng khăn khô hoặc cồn.
- Bước 2: Bôi keo tản nhiệt: Thoa một lớp mỏng keo tản nhiệt (Thermal Grease) lên mặt sau của SSR để tăng hiệu quả truyền nhiệt.
- Bước 3: Cố định SSR: Đặt SSR lên đế tản nhiệt và siết chặt các vít cố định theo đúng vị trí.
- Bước 4: Lắp lên tủ điện: Gắn đế tản nhiệt lên bề mặt tủ điện hoặc khung máy bằng vít.
- Bước 5: Kiểm tra: Đảm bảo các vít được siết chặt và có không gian xung quanh để không khí lưu thông.
Sản phẩm sử dụng chung
Để đạt hiệu quả cao nhất, HSN 120-F nên được sử dụng cùng với:

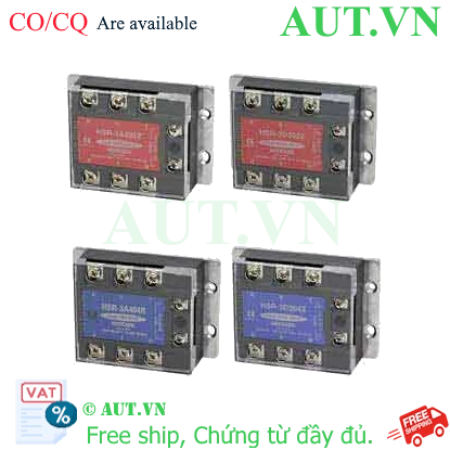

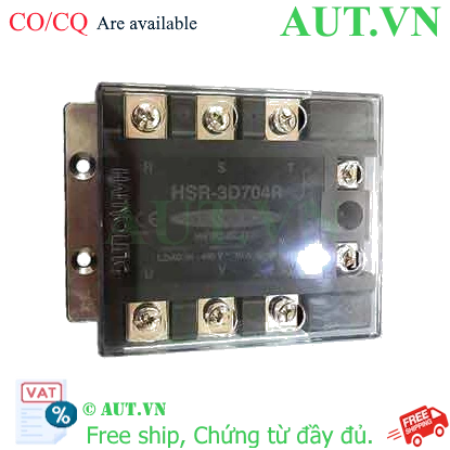

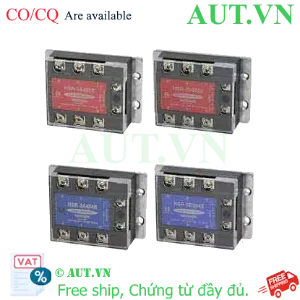

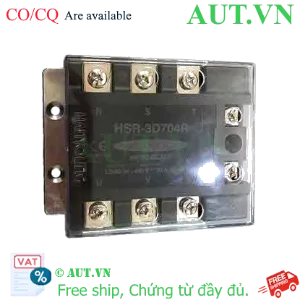

- Rơ le bán dẫn 3 pha 70A (ví dụ: HSR-3A702R, HSR-3D704Z...).
- Keo tản nhiệt chuyên dụng cho điện tử.
- Quạt làm mát tủ điện (để tăng cường lưu thông không khí).
Ứng dụng thực tế của sản phẩm
Đế tản nhiệt HSN 120-F được ứng dụng rộng rãi trong:
- Hệ thống sưởi công nghiệp (Lò nướng, máy sấy).
- Điều khiển nhiệt độ trong máy ép nhựa.
- Các hệ thống điều khiển động cơ công suất lớn sử dụng SSR.
- Tủ điện điều khiển tự động hóa trong nhà máy.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi phải dùng đế tản nhiệt cho SSR 70A?
Vì SSR khi hoạt động sinh nhiệt rất lớn. Nếu không có tản nhiệt, nhiệt độ sẽ tăng cao nhanh chóng khiến SSR bị ngắt hoặc cháy hoàn toàn.
2. HSN 120-F có dùng được cho SSR 1 pha không?
Sản phẩm này được thiết kế tối ưu cho SSR 3 pha 70A. Đối với SSR 1 pha, bạn nên chọn model tản nhiệt phù hợp với kích thước và công suất của loại đó.
3. Tôi có cần bôi keo tản nhiệt không?
Có, việc bôi keo tản nhiệt là bắt buộc để loại bỏ các khoảng hở không khí giữa SSR và nhôm, giúp dẫn nhiệt hiệu quả hơn.
4. Chất liệu nhôm của HSN 120-F có ưu điểm gì?
Nhôm có hệ số dẫn nhiệt cao và trọng lượng nhẹ, giúp thoát nhiệt nhanh hơn nhiều so với các chất liệu khác.
5. Làm sao để biết SSR của tôi có tương thích với HSN 120-F?
Bạn hãy kiểm tra model SSR, nếu thuộc dòng HSR-3A hoặc HSR-3D với dòng định mức 70A thì hoàn toàn tương thích.
6. Khoảng cách lắp đặt lý tưởng là bao nhiêu?
Bạn nên để khoảng trống xung quanh các lá nhôm ít nhất 2-5cm để không khí lưu thông tự nhiên tốt nhất.
7. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành theo chính sách của Hanyoung Nux và AUT VN.
8. Tôi có thể lắp thêm quạt vào đế tản nhiệt này không?
Hoàn toàn được. Việc lắp thêm quạt thổi trực tiếp vào các lá nhôm sẽ tăng hiệu quả làm mát lên gấp nhiều lần.
9. HSN 120-F có dễ bị oxy hóa không?
Nhôm có lớp oxit tự nhiên bảo vệ, tuy nhiên trong môi trường hóa chất mạnh, bạn nên sơn phủ bảo vệ hoặc lắp trong tủ điện kín.
10. Trọng lượng hơn 2kg có gây khó khăn khi lắp đặt?
Trọng lượng này đảm bảo khối lượng nhôm đủ lớn để hấp thụ nhiệt. Bạn chỉ cần sử dụng vít cố định chắc chắn vào khung tủ.
Nguồn tham khảo: Hanyoung Nux Official Website
