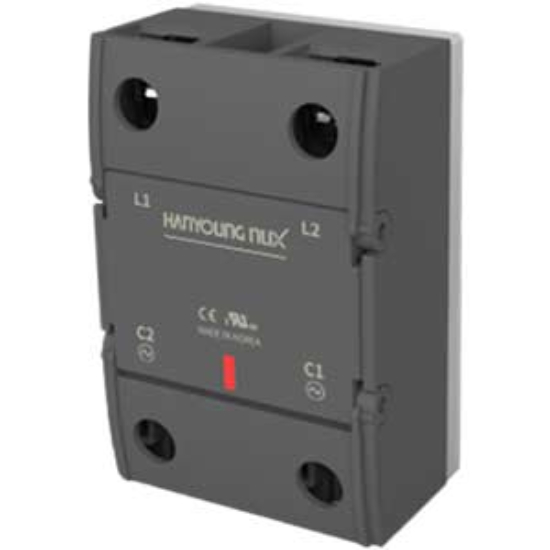

Giới thiệu về Relay Bán Dẫn Hanyoung Nux HSR-2A40HZN
Relay bán dẫn Hanyoung Nux HSR-2A40HZN (hay còn gọi là SSR - Solid State Relay) là thiết bị đóng ngắt điện tử hiện đại, không sử dụng tiếp điểm cơ khí. Điều này giúp loại bỏ hoàn toàn hiện tượng đánh lửa, tiếng ồn khi đóng ngắt và kéo dài tuổi thọ sản phẩm gấp nhiều lần so với relay cơ thông thường. Với khả năng chịu tải lên đến 40A và dải điện áp rộng, đây là giải pháp lý tưởng cho các hệ thống điều khiển nhiệt độ và tự động hóa chính xác cao.
Điểm nổi bật của HSR-2A40HZN
- Độ bền cực cao: Không có bộ phận chuyển động cơ học, không bị mòn tiếp điểm.
- Tốc độ đóng ngắt nhanh: Phản hồi tức thì, hỗ trợ điều khiển PID chính xác.
- Chống nhiễu tuyệt đối: Tính năng Zero-cross giúp relay chỉ đóng khi điện áp xoay chiều đi qua điểm 0, giảm thiểu sốc điện và nhiễu cho hệ thống.
- An toàn & Tin cậy: Tiêu chuẩn CE, EN, RoHS đảm bảo chất lượng vận hành trong môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | HSR-2A40HZN |
| Số pha của tải | 1 pha |
| Điện áp ngõ vào (Điều khiển) | 100...240VAC |
| Điện áp tải (Ngõ ra) | 24...480VAC |
| Dòng điện tải định mức | 40A |
| Đặc điểm chuyển mạch | Zero-cross (Điểm không) |
| Tản nhiệt khuyến nghị | HSM-150 (Bán riêng) |
| Loại ứng dụng | Rơ le bán dẫn cho thiết bị gia nhiệt |
| Chỉ thị trạng thái | LED indicator (Đèn báo ON/OFF) |
| Dòng điện dò (Mạch chính) | 20mA |
| Độ sụt áp tối đa khi ON | 1.6V |
| Phương pháp lắp đặt | Lắp bề mặt (Surface Mount) |
| Phương pháp đấu nối | Bắt vít (Screw terminal) |
| Nhiệt độ vận hành | -30...90°C |
| Độ ẩm môi trường | 45...85% |
| Kích thước (RxCxS) | 64mm x 42mm x 27.3mm |
| Khối lượng | 110g |
| Tiêu chuẩn chứng nhận | CE, EN, RoHS |
Lợi ích khi sử dụng SSR Hanyoung Nux
Khi thay thế relay cơ truyền thống bằng HSR-2A40HZN, doanh nghiệp sẽ nhận được những lợi ích thiết thực:
- Tiết kiệm chi phí bảo trì: Không cần thay thế tiếp điểm định kỳ.
- Vận hành êm ái: Không gây tiếng "tạch tạch" khó chịu trong tủ điện.
- Tăng độ chính xác: Đặc biệt quan trọng trong các ứng dụng điều khiển nhiệt độ khắt khe (như lò nung, máy ép nhựa).
- Bảo vệ thiết bị đầu cuối: Giảm xung điện gây hỏng hóc cho linh kiện điện tử đi kèm.
Hướng dẫn sử dụng và lắp đặt
- Bước 1: Kiểm tra điện áp nguồn điều khiển (Input) có nằm trong khoảng 100-240VAC không.
- Bước 2: Đấu nối ngõ vào (Input) với bộ điều khiển (PLC, PID Controller).
- Bước 3: Đấu nối ngõ ra (Output) nối tiếp với thiết bị tải (Điện trở nhiệt, bóng đèn công suất...).
- Bước 4: Bắt buộc: Gắn SSR lên tản nhiệt (như HSM-150) và sử dụng keo tản nhiệt để tránh quá nhiệt khi chạy tải cao (>10A).
- Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị trạng thái.
Sản phẩm sử dụng chung
Để tối ưu hóa hiệu suất và tuổi thọ, HSR-2A40HZN nên được sử dụng cùng với:
- Tản nhiệt HSM-150: Giải pháp giải nhiệt bắt buộc cho dòng tải lớn.
- Bộ điều khiển nhiệt độ PID: Để điều khiển đóng ngắt PWM chính xác.
- Aptomat/MCB: Bảo vệ ngắn mạch cho toàn hệ thống.
Ứng dụng thực tế
Relay bán dẫn Hanyoung Nux 40A được ứng dụng rộng rãi trong:
- Máy ép nhựa, máy đúc áp lực.
- Lò sấy công nghiệp, máy đóng gói màng co.
- Hệ thống sưởi ấm điện trở trong y tế và thực phẩm.
- Điều khiển chiếu sáng công suất lớn.
FAQ - Những câu hỏi thường gặp
1. Tại sao tôi phải dùng tản nhiệt cho HSR-2A40HZN?
Vì SSR là linh kiện bán dẫn, khi dòng điện chạy qua sẽ sinh nhiệt. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và tự ngắt hoặc cháy hỏng.
2. Zero-cross là gì và có tác dụng gì?
Zero-cross là tính năng chờ điện áp xoay chiều về mức 0V mới thực hiện đóng ngắt, giúp triệt tiêu nhiễu điện từ và bảo vệ tải nhạy cảm.
3. Sản phẩm này có thể điều khiển tải DC không?
Không, model HSR-2A40HZN được thiết kế chuyên dụng cho tải xoay chiều (AC).
4. Dòng tải 40A là tối đa, tôi nên dùng ở mức bao nhiêu để bền nhất?
Để đảm bảo tuổi thọ lâu dài, chúng tôi khuyên bạn nên sử dụng ở mức 60-80% công suất định mức (khoảng 24A - 32A).
5. Làm sao để phân biệt Hanyoung Nux chính hãng?
Sản phẩm chính hãng có tem nhãn rõ ràng, đầy đủ CO/CQ và được phân phối bởi các đối tác uy tín như AUT VN.
6. Đèn LED trên SSR báo hiệu điều gì?
Đèn LED sáng khi ngõ vào nhận được tín hiệu điều khiển, cho biết SSR đang ở trạng thái đóng (ON).
7. HSR-2A40HZN có gây tiếng ồn khi hoạt động không?
Hoàn toàn không, vì không có tiếp điểm cơ học nên nó vận hành im lặng tuyệt đối.
8. Tôi có thể lắp SSR này vào ray nhôm không?
Có, bạn có thể bắt vít cố định SSR lên các thanh nhôm tản nhiệt hoặc khung kim loại dẫn nhiệt tốt.
9. Điện áp điều khiển 100-240VAC có thể dùng 24VDC không?
Không, model này yêu cầu nguồn điều khiển AC. Nếu bạn cần 24VDC, hãy chọn model tương ứng của Hanyoung Nux.
10. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn của hãng Hanyoung Nux.
Cam Kết Chất Lượng và Dịch Vụ từ AUT VN
Với kho hàng hơn 35.000 sản phẩm, AUT VN tự hào là đơn vị cung cấp giải pháp tự động hóa hàng đầu:
- 100% Hàng Chính Hãng.
- Xuất hóa đơn VAT đầy đủ.
- Cung cấp CO/CQ chứng minh nguồn gốc xuất xứ.
- Giá cạnh tranh nhất thị trường.
- Hỗ trợ kỹ thuật, cài đặt và sử dụng miễn phí.
Nguồn tham khảo: Hanyoung Nux Official
