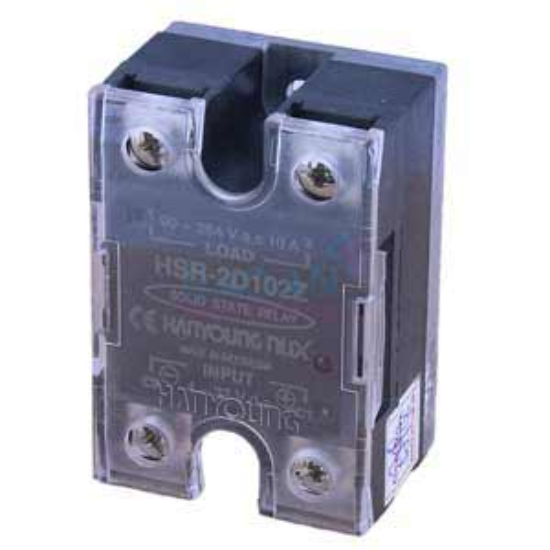

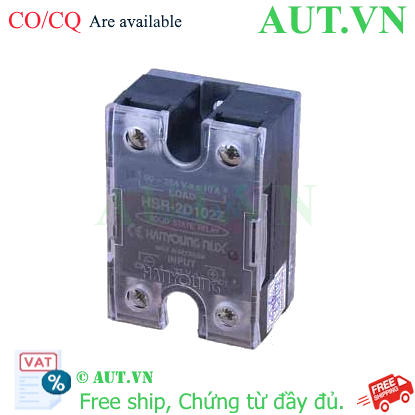

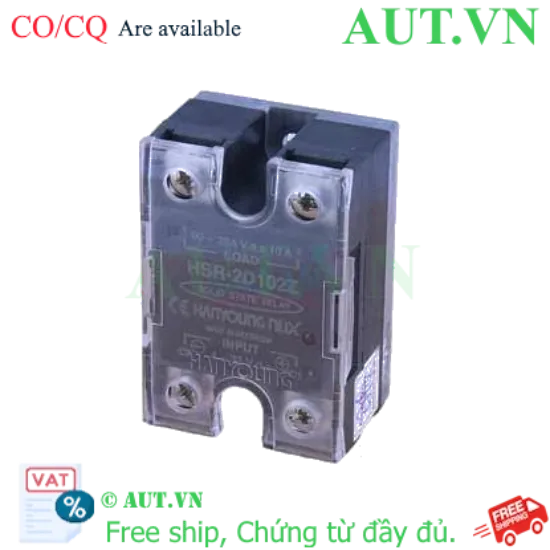

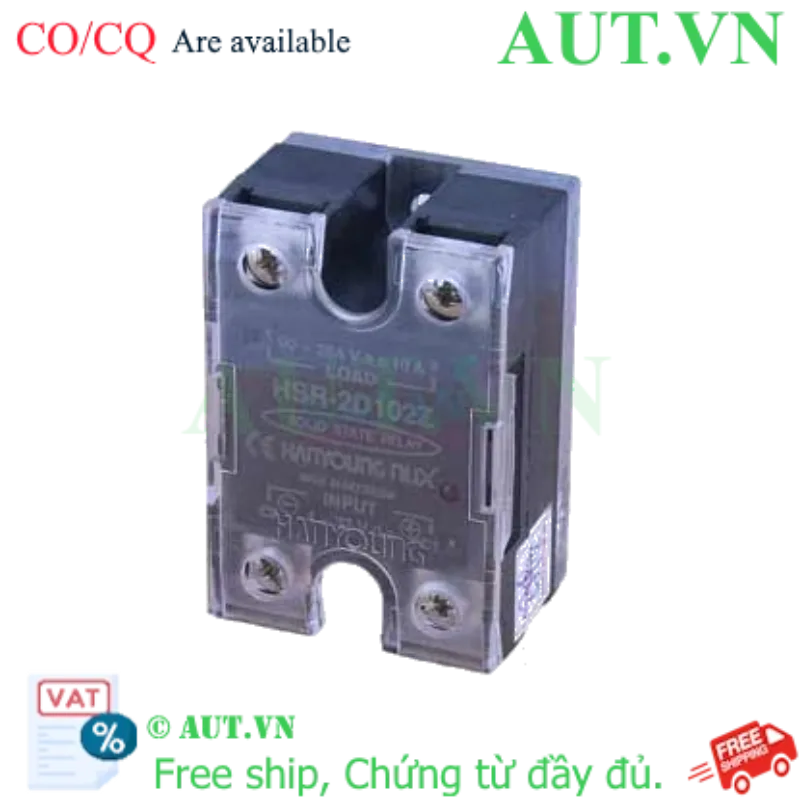

Giới thiệu Relay Bán Dẫn Hanyoung Nux HSR-2D102Z
Relay bán dẫn Hanyoung Nux HSR-2D102Z (Solid State Relay - SSR) là giải pháp đóng cắt điện tử hiện đại, được thiết kế chuyên dụng để thay thế các rơ le cơ học truyền thống trong các hệ thống tự động hóa công nghiệp. Với cơ chế chuyển mạch không tiếp điểm, HSR-2D102Z loại bỏ hoàn toàn hiện tượng đánh lửa, mài mòn tiếp điểm và tiếng ồn cơ học. Đây là lựa chọn tối ưu để đảm bảo độ bền và an toàn tuyệt đối cho các hệ thống điều khiển nhạy cảm, đặc biệt là các hệ thống điều khiển nhiệt độ chính xác.
Điểm nổi bật của HSR-2D102Z
- Công nghệ Zero-cross tiên tiến: Tự động đóng ngắt tại thời điểm điện áp xoay chiều đi qua điểm 0V, giúp triệt tiêu sốc điện và giảm thiểu tối đa nhiễu điện từ (EMI) cho các thiết bị xung quanh.
- Tốc độ đáp ứng cực nhanh: Khả năng chuyển mạch tức thời, đáp ứng hoàn hảo các tín hiệu điều khiển tần suất cao từ PLC hoặc bộ điều khiển nhiệt độ PID.
- Độ bền vượt trội: Do không có bộ phận chuyển động cơ học, sản phẩm có tuổi thọ cao gấp nhiều lần so với relay cơ, hoạt động êm ái không gây tiếng ồn.
- Thiết kế thông minh: Kích thước nhỏ gọn, tích hợp đèn LED chỉ thị trạng thái hoạt động, giúp kỹ thuật viên dễ dàng giám sát và xử lý sự cố nhanh chóng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | HSR-2D102Z |
| Loại tải | 1 Pha (Single Phase) |
| Điện áp điều khiển (Input) | 5...24VDC |
| Điện áp tải (Output) | 90...264VAC |
| Dòng điện tải tối đa | 10A |
| Chế độ chuyển mạch | Zero-cross (Điểm 0) |
| Dòng điện rò (Leakage Current) | ≤ 15mA |
| Độ sụt áp khi ON | ≤ 1.3V |
| Nhiệt độ vận hành | -20 đến 80°C |
| Kích thước | 44 x 64 x 28.6 mm |
| Tiêu chuẩn an toàn | CE |
Nguồn tham khảo: Hanyoung Nux Official Website
Lợi ích khi sử dụng HSR-2D102Z tại AUT VN
- Tối ưu chi phí vận hành: Giảm thiểu tối đa việc thay thế linh kiện nhờ tuổi thọ thiết bị cực cao, giảm downtime cho nhà máy.
- Bảo vệ hệ thống điều khiển: Cách ly điện áp hoàn toàn giữa mạch điều khiển DC và mạch động lực AC, ngăn ngừa rủi ro cháy nổ cho PLC/Vi điều khiển.
- Độ chính xác tuyệt đối: Đặc biệt phù hợp cho các ứng dụng cần duy trì nhiệt độ chính xác như lò sấy, máy ép nhựa, máy đùn.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Kiểm tra thông số: Đảm bảo nguồn điều khiển là DC (5-24V) và tải là AC (90-264V) phù hợp với thông số sản phẩm.
- Bước 2: Đấu nối mạch điều khiển: Kết nối cực dương (+) và cực âm (-) của nguồn điều khiển vào các chân Input tương ứng trên Relay.
- Bước 3: Đấu nối mạch tải: Đấu nối thiết bị tải (điện trở nhiệt, đèn, máy...) nối tiếp với nguồn AC thông qua hai chân Output của Relay.
- Bước 4: Lắp đặt tản nhiệt: Bắt buộc phải sử dụng thêm tản nhiệt (Heatsink) và keo tản nhiệt chuyên dụng để đảm bảo thiết bị không bị quá nhiệt khi hoạt động ở dòng tải cao.
- Bước 5: Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED trên thân Relay để xác nhận trạng thái đóng/ngắt chính xác.
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt hiệu suất tối ưu và đảm bảo an toàn, bạn nên sử dụng HSR-2D102Z kèm với:
- Tản nhiệt chuyên dụng: Model HSM-70 hoặc HSP-10.
- Bộ điều khiển nhiệt độ: Các dòng PID Controller cao cấp để điều khiển chính xác dòng điện.
- Thiết bị điều khiển: PLC Siemens, Mitsubishi, Omron...
Ứng dụng thực tế (Application)
- Hệ thống gia nhiệt công nghiệp: Lò sưởi, máy ép nhựa, máy đùn, máy đóng gói thực phẩm.
- Điều khiển chiếu sáng: Hệ thống đèn nhà xưởng, đèn quảng cáo tự động hóa.
- Tự động hóa sản xuất: Các dây chuyền băng tải, máy móc công nghiệp yêu cầu đóng cắt tần suất cao và ổn định.
Câu hỏi thường gặp (FAQ)
1. Relay HSR-2D102Z có cần tản nhiệt không?
Có. SSR sinh nhiệt khi hoạt động. Để đảm bảo tuổi thọ, bạn bắt buộc phải lắp thêm tản nhiệt như HSM-70 và keo tản nhiệt.
2. Tại sao nên chọn công nghệ Zero-cross cho SSR?
Công nghệ này giúp đóng ngắt tại điểm điện áp bằng 0, giúp giảm nhiễu điện từ (EMI) và tránh sốc điện cho tải, cực kỳ an toàn cho máy móc.
3. Tôi có thể dùng nguồn 24VDC để điều khiển không?
Hoàn toàn được, dải điện áp điều khiển của sản phẩm rất rộng từ 5VDC đến 24VDC.
4. Sự khác biệt lớn nhất giữa SSR và Relay cơ là gì?
SSR không có tiếp điểm cơ học nên không đánh lửa, không gây tiếng ồn, tốc độ đóng cắt nhanh hơn và bền hơn rất nhiều so với Relay cơ.
5. Dòng tải 10A là mức tối đa, tôi nên dùng bao nhiêu?
Để thiết bị hoạt động bền nhất, bạn nên chạy tải ở mức 60-80% công suất (khoảng 6A - 8A) nếu chạy liên tục 24/7.
6. Sản phẩm có bảo hành không?
Có, sản phẩm được bảo hành chính hãng Hanyoung Nux tại hệ thống AUT VN.
7. HSR-2D102Z có điều khiển được tải DC không?
Không, model này chuyên dụng cho tải xoay chiều (AC) từ 90V đến 264V.
8. Làm thế nào để nhận biết Relay bị hỏng?
Nếu Relay luôn ở trạng thái đóng (chập) hoặc không thể đóng dù đã cấp điện điều khiển, khả năng cao linh kiện bán dẫn bên trong đã hỏng.
9. Đèn LED trên Relay có tác dụng gì?
Giúp người dùng biết nhanh trạng thái có tín hiệu điều khiển hay chưa, rất tiện để kiểm tra lỗi hệ thống.
10. Có thể lắp Relay này lên thanh DIN rail không?
Mặc định là lắp bề mặt bằng vít. Nếu cần lắp thanh DIN, bạn vui lòng liên hệ AUT VN để mua thêm đế chuyển đổi phù hợp.
