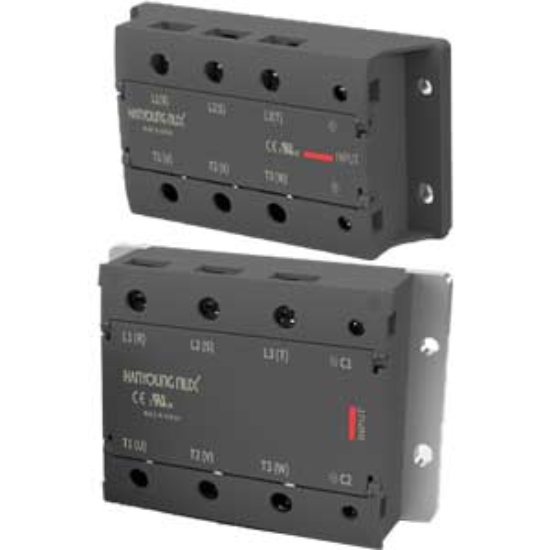

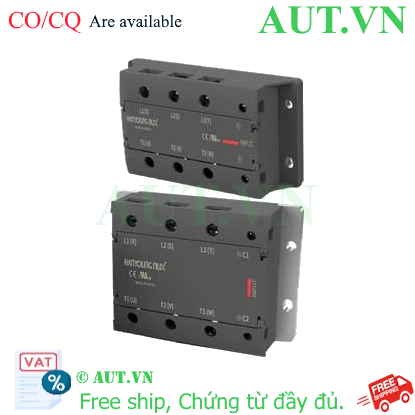

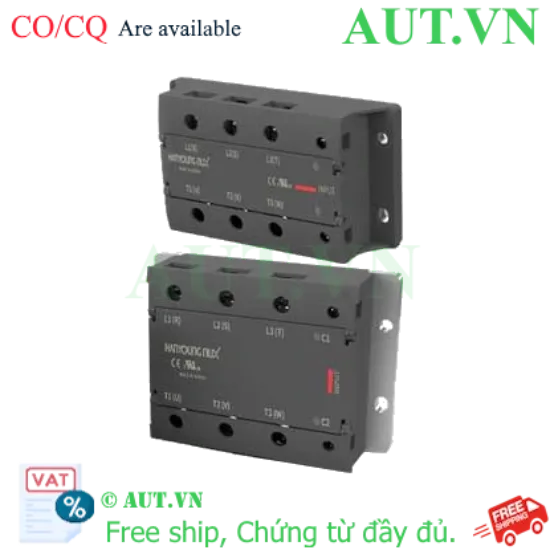

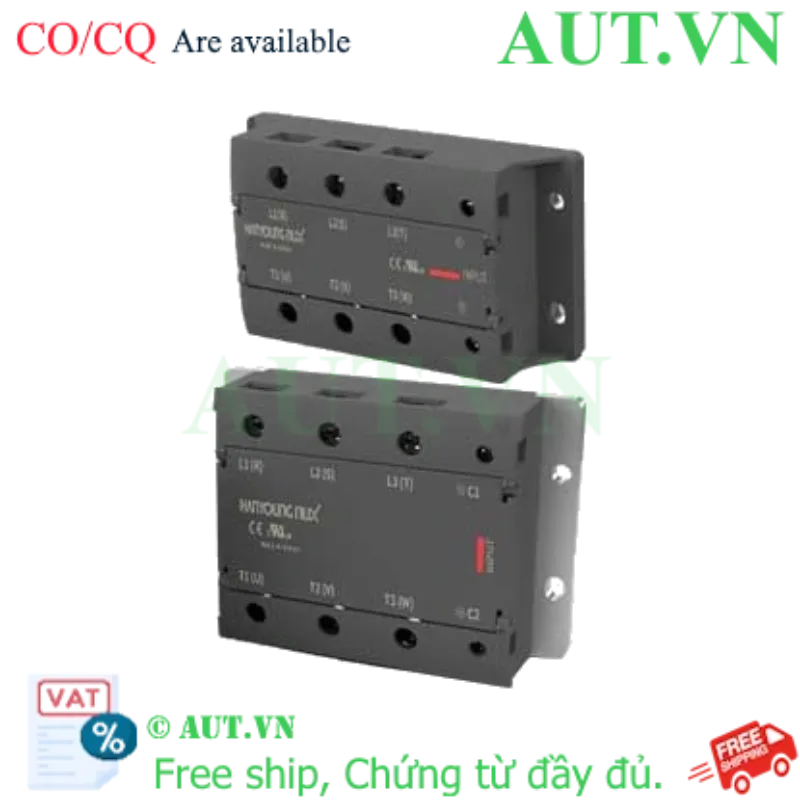

Relay Bán Dẫn Hanyoung Nux HSR-3A30HZN | 3 Pha, 30A, 480VAC - Chống Nhiễu Zero-Cross

Loại sản phẩm: Relay bán dẫn (SSR) 3 pha cao cấp từ Hanyoung Nux.
Khả năng tải: Dòng điện 30A, điện áp tải lên đến 480VAC.
Điện áp điều khiển: Ngõ vào linh hoạt từ 100...240VAC.
Công nghệ Zero-cross: Giảm thiểu nhiễu điện từ, bảo vệ thiết bị điện.
Ứng dụng: Chuyên dụng cho các hệ thống gia nhiệt công nghiệp.

nhà chế tạo: Hanyoung Nux

SKU: HSR-3A30HZN

Tải xuống mẫu

Giá cũ: 598.500 ₫

Giá bán: 478.800 ₫

Số lượng:

Giới thiệu về Relay bán dẫn Hanyoung Nux HSR-3A30HZN

Relay bán dẫn Hanyoung Nux HSR-3A30HZN là giải pháp đóng cắt điện tử hiện đại, được thiết kế đặc biệt cho các hệ thống điều khiển 3 pha trong công nghiệp. Khác với relay cơ truyền thống, HSR-3A30HZN không sử dụng tiếp điểm cơ khí, giúp loại bỏ hiện tượng đánh lửa, giảm mài mòn và kéo dài tuổi thọ vận hành đáng kể. Sản phẩm là sự lựa chọn hàng đầu cho các kỹ sư tự động hóa khi cần sự ổn định tuyệt đối cho các thiết bị gia nhiệt công suất lớn.

Điểm nổi bật của HSR-3A30HZN

Độ bền vượt trội: Không có bộ phận chuyển động, loại bỏ tiếng ồn và hiện tượng mòn tiếp điểm.
Công nghệ Zero-cross: Tự động đóng ngắt tại điểm điện áp bằng 0, giúp giảm xung nhiễu điện từ (EMI), bảo vệ các thiết bị điện tử nhạy cảm xung quanh.
Hiệu suất 3 pha mạnh mẽ: Khả năng điều khiển đồng thời 3 pha với dòng tải 30A, đảm bảo sự cân bằng và ổn định cho hệ thống.
Tiêu chuẩn quốc tế: Đạt chứng nhận EN, RoHS, đảm bảo an toàn và thân thiện với môi trường.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	HSR-3A30HZN
Số pha của tải	3 pha
Điện áp ngõ vào (Điều khiển)	100...240VAC
Điện áp tải	24...480VAC
Dòng điện tải định mức	30A
Đặc điểm chuyển mạch	Zero-cross (Đóng cắt tại điểm 0)
Tản nhiệt khuyến nghị	HSM-250 (Bán riêng)
Chỉ thị trạng thái	LED Indicator
Dòng điện dò (Mạch chính)	20mA
Độ sụt áp tối đa (ON)	1.6V
Phương pháp lắp đặt	Lắp bề mặt (Surface Mount)
Nhiệt độ vận hành	-30...90°C
Kích thước (RxCxS)	109mm x 60mm x 31.25mm
Khối lượng	250g

Lợi ích khi sử dụng Relay Hanyoung Nux HSR-3A30HZN

Tối ưu chi phí bảo trì: Nhờ không có tiếp điểm cơ học, bạn không còn phải lo lắng về việc thay thế relay định kỳ do mòn tiếp điểm.
Độ chính xác cao: Đáp ứng tốc độ đóng ngắt cực nhanh, lý tưởng cho các bộ điều khiển PID yêu cầu độ chính xác nhiệt độ khắt khe.
Vận hành an toàn: Tích hợp đèn LED hiển thị trạng thái giúp kỹ thuật viên dễ dàng theo dõi và xử lý sự cố.
Lắp đặt linh hoạt: Thiết kế chuẩn công nghiệp, dễ dàng tích hợp vào tủ điện.

Hướng dẫn sử dụng (Cách lắp đặt và vận hành)

Để đảm bảo Relay HSR-3A30HZN hoạt động bền bỉ, quý khách vui lòng thực hiện theo các bước sau:

Bước 1: Lắp đặt Relay lên tấm tản nhiệt (khuyến nghị HSM-250) bằng vít cố định. Lưu ý sử dụng keo tản nhiệt để tăng hiệu quả truyền nhiệt.
Bước 2: Đấu nối nguồn điều khiển (100-240VAC) vào hai chân ngõ vào (Input) của Relay.
Bước 3: Đấu nối nguồn tải 3 pha vào các chân ngõ ra (Output) theo đúng sơ đồ hướng dẫn của nhà sản xuất.
Bước 4: Kiểm tra lại các điểm bắt vít để đảm bảo không bị lỏng, tránh hiện tượng phóng điện cục bộ.
Bước 5: Cấp nguồn và kiểm tra đèn LED trạng thái khi có tín hiệu điều khiển.

Sản phẩm sử dụng chung

Để hệ thống hoạt động tối ưu, HSR-3A30HZN nên được kết hợp với:

Tản nhiệt HSM-250: Bắt buộc để giải nhiệt cho SSR, tránh cháy hỏng do quá nhiệt.
Bộ điều khiển nhiệt độ (Temperature Controller): Các dòng PID của Hanyoung Nux để điều khiển đóng ngắt chính xác.
Aptomat/MCCB: Để bảo vệ quá tải cho toàn mạch điện 3 pha.

Ứng dụng thực tế của sản phẩm

Relay bán dẫn HSR-3A30HZN được ứng dụng rộng rãi trong:

Máy ép nhựa, máy đúc áp lực: Điều khiển các vòng nhiệt gia nhiệt cho khuôn và trục vít.
Lò sấy công nghiệp, lò nướng điện: Kiểm soát nhiệt độ ổn định cho các hệ thống sấy lớn.
Hệ thống sưởi ấm trung tâm: Điều khiển các thanh điện trở nhiệt 3 pha.
Máy đóng gói, máy hàn nhiệt: Điều khiển gia nhiệt cho thanh hàn màng nhựa.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi cần lắp thêm tản nhiệt cho HSR-3A30HZN?
Vì Relay bán dẫn tỏa nhiệt lớn trong quá trình đóng cắt. Nếu không có tản nhiệt, nhiệt độ chip sẽ tăng cao dẫn đến hư hỏng thiết bị.

2. Chức năng Zero-cross là gì và có tác dụng gì?
Zero-cross là khả năng đóng ngắt tại thời điểm điện áp xoay chiều đi qua điểm 0. Điều này giúp loại bỏ xung điện, giảm nhiễu cho các thiết bị điện tử xung quanh.

3. HSR-3A30HZN có thể dùng cho tải 1 pha không?
Đây là sản phẩm thiết kế cho 3 pha, nhưng về lý thuyết có thể dùng cho 1 pha. Tuy nhiên, để tối ưu hiệu suất và độ bền, bạn nên dùng đúng loại SSR 1 pha tương ứng.

4. Điện áp điều khiển 100-240VAC có nghĩa là gì?
Nghĩa là bạn có thể cấp nguồn điều khiển từ 110V đến 220V AC cho chân Input mà Relay vẫn hoạt động bình thường.

5. Làm sao để biết Relay đang hoạt động?
Trên thân Relay có tích hợp đèn LED chỉ thị. Khi đèn sáng, nghĩa là Relay đang ở trạng thái ON (đóng mạch).

6. Tuổi thọ của SSR Hanyoung Nux so với Relay cơ thế nào?
Cao hơn gấp nhiều lần vì không có tiếp điểm cơ khí bị mòn hoặc oxy hóa theo thời gian.

7. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Hanyoung Nux và AUT VN.

8. Tôi có thể mua lẻ tản nhiệt HSM-250 không?
Có, AUT VN cung cấp tản nhiệt HSM-250 bán rời để phù hợp với nhu cầu lắp đặt của khách hàng.

9. HSR-3A30HZN có chịu được môi trường nóng không?
Thiết bị hoạt động tốt từ -30 đến 90°C, nhưng lưu ý nhiệt độ tại điểm tiếp xúc chip cần được làm mát bằng tản nhiệt.

10. Làm sao để phân biệt hàng chính hãng Hanyoung Nux?
Hàng chính hãng có tem nhãn rõ ràng, CO/CQ đầy đủ và được phân phối bởi các đối tác uy tín như AUT VN.

Nguồn tham khảo: Hanyoung Nux Official Website
