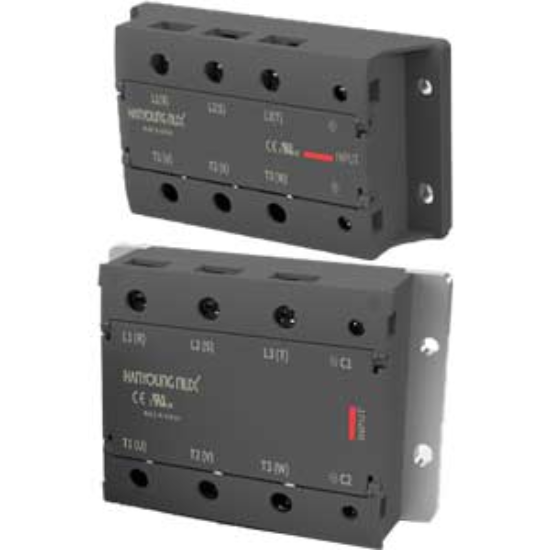

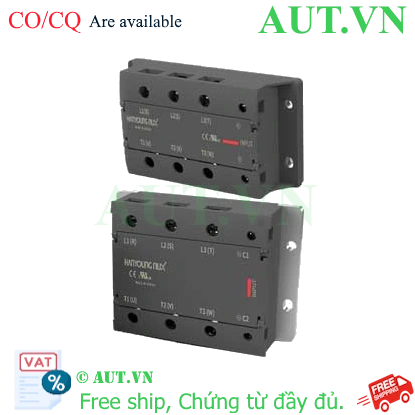

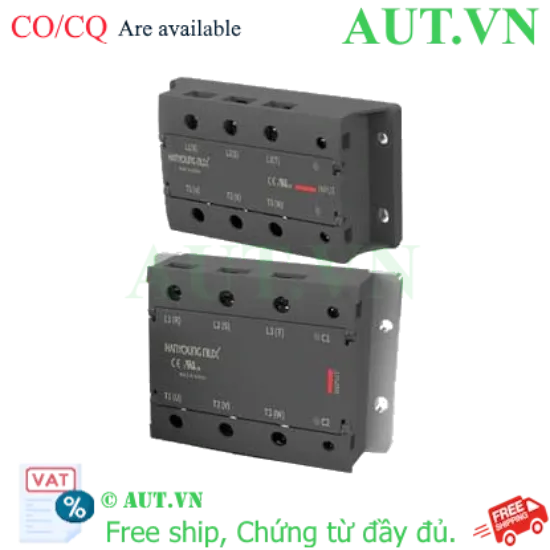

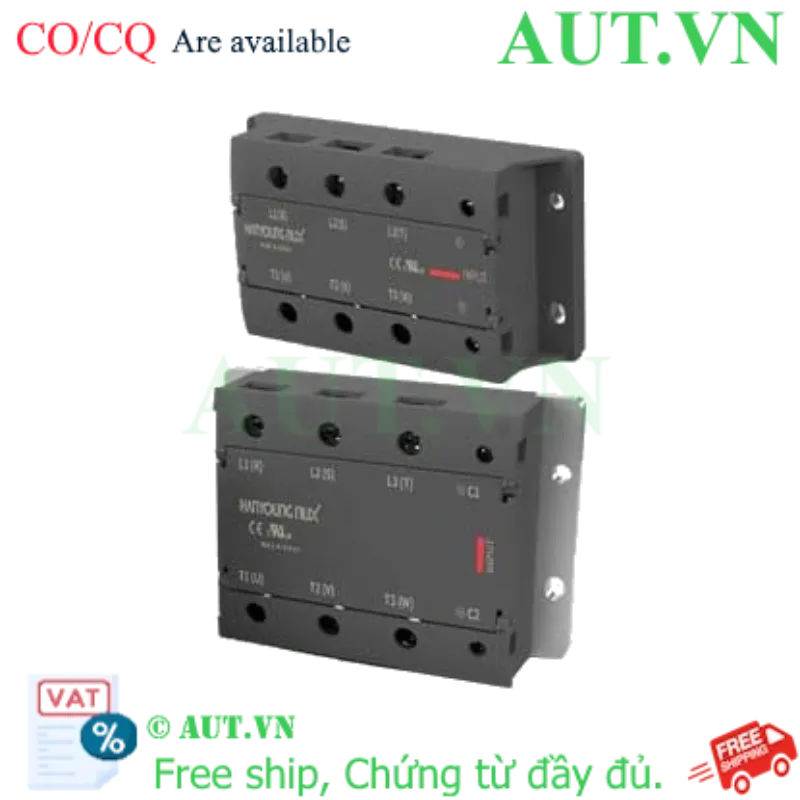

Giới thiệu về Relay bán dẫn Hanyoung Nux HSR-3A40HRN
Relay bán dẫn Hanyoung Nux HSR-3A40HRN là thiết bị đóng ngắt điện tử hiện đại, được thiết kế đặc biệt cho các ứng dụng điều khiển tải 3 pha trong công nghiệp. Khác với relay cơ truyền thống, HSR-3A40HRN không có tiếp điểm vật lý, giúp loại bỏ hiện tượng đánh lửa, giảm mài mòn và tăng tuổi thọ vận hành đáng kể. Với khả năng chịu tải lên đến 40A, đây là giải pháp tin cậy cho các hệ thống đòi hỏi sự chính xác và độ bền cao.
Điểm nổi bật của SSR HSR-3A40HRN
- Độ bền vượt trội: Không có bộ phận chuyển động cơ học, loại bỏ tiếng ồn và hiện tượng mòn tiếp điểm.
- Tốc độ đóng ngắt cực nhanh: Đáp ứng tức thì các tín hiệu điều khiển, giúp tối ưu hóa quá trình vận hành.
- An toàn tuyệt đối: Cách ly quang học giữa mạch điều khiển và mạch động lực, bảo vệ an toàn cho thiết bị điều khiển.
- Hiển thị trực quan: Tích hợp đèn LED Indicator giúp kỹ thuật viên dễ dàng theo dõi trạng thái hoạt động của thiết bị.
- Tiêu chuẩn quốc tế: Đạt chứng nhận EN và RoHS, đảm bảo an toàn cho người dùng và thân thiện với môi trường.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | HSR-3A40HRN |
| Số pha của tải | 3 pha |
| Điện áp ngõ vào (Điều khiển) | 100...240VAC |
| Điện áp tải | 24...480VAC |
| Dòng điện tải tối đa | 40A |
| Đặc điểm chuyển mạch | Random (Ngẫu nhiên) |
| Tản nhiệt khuyến nghị | HSM-250 (Bán riêng) |
| Loại ứng dụng | Rơ le bán dẫn cho thiết bị gia nhiệt |
| Chỉ thị trạng thái | LED Indicator |
| Dòng điện dò (Mạch chính) | 20mA |
| Độ sụt áp tối đa khi ON | 1.6V |
| Phương pháp lắp đặt | Lắp bề mặt (Surface Mount) |
| Phương pháp đấu nối | Bắt vít (Screw Terminal) |
| Nhiệt độ môi trường | -30...90°C |
| Độ ẩm môi trường | 45...85% |
| Kích thước (RxCxS) | 109mm x 60mm x 31.25mm |
| Khối lượng | 250g |
| Tiêu chuẩn | EN, RoHS |
Lợi ích khi sử dụng Relay HSR-3A40HRN
- Tiết kiệm chi phí bảo trì: Do không có tiếp điểm cơ học nên không cần thay thế định kỳ như relay truyền thống.
- Vận hành êm ái: Loại bỏ hoàn toàn tiếng click khi đóng ngắt, phù hợp cho các môi trường yêu cầu yên tĩnh.
- Kiểm soát chính xác: Đặc tính chuyển mạch Random cho phép phối hợp linh hoạt với các bộ điều khiển PID để duy trì nhiệt độ chính xác.
- Lắp đặt dễ dàng: Thiết kế nhỏ gọn, chuẩn công nghiệp giúp tối ưu không gian tủ điện.
Hướng dẫn sử dụng và lắp đặt
- Bước 1: Kiểm tra điện áp nguồn điều khiển (100-240VAC) đảm bảo phù hợp với thiết bị.
- Bước 2: Lắp đặt Relay lên bề mặt phẳng. Bắt buộc sử dụng thêm tản nhiệt (như model HSM-250) và keo tản nhiệt để tránh quá nhiệt khi chạy tải cao.
- Bước 3: Đấu nối mạch điều khiển vào ngõ vào (Input) của Relay.
- Bước 4: Đấu nối tải 3 pha vào ngõ ra (Output) theo sơ đồ hướng dẫn của nhà sản xuất.
- Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận trạng thái hoạt động.
Sản phẩm sử dụng chung
Để đảm bảo hiệu suất và tuổi thọ cho HSR-3A40HRN, quý khách nên kết hợp sử dụng cùng:
- Tản nhiệt HSM-250: Giải pháp làm mát tối ưu cho SSR.
- Bộ điều khiển nhiệt độ PID: Để điều khiển đóng ngắt chính xác cho hệ thống gia nhiệt.
- CB/MCCB: Bảo vệ quá tải và ngắn mạch cho mạch động lực 3 pha.
Ứng dụng thực tế
Relay bán dẫn Hanyoung Nux HSR-3A40HRN được ứng dụng rộng rãi trong:
- Điều khiển thanh gia nhiệt trong lò sấy công nghiệp, lò nướng.
- Máy ép nhựa, máy đùn nhựa yêu cầu kiểm soát nhiệt độ nghiêm ngặt.
- Hệ thống sưởi ấm trung tâm trong các nhà máy.
- Điều khiển động cơ 3 pha công suất nhỏ hoặc các tải điện trở lớn.
Câu hỏi thường gặp (FAQ)
1. HSR-3A40HRN khác gì so với Relay cơ 3 pha?
Relay bán dẫn (SSR) đóng ngắt bằng linh kiện điện tử, không có tiếp điểm cơ học nên không gây tia lửa điện, không tiếng ồn và tuổi thọ cao hơn nhiều lần.
2. Tại sao tôi phải sử dụng tản nhiệt cho sản phẩm này?
Khi hoạt động với dòng điện lớn, SSR tỏa nhiệt đáng kể. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và tự ngắt hoặc hư hỏng vĩnh viễn.
3. Đặc điểm chuyển mạch "Random" là gì?
Random switch nghĩa là relay sẽ đóng ngắt ngay lập tức khi có tín hiệu điều khiển mà không đợi đến điểm giao cắt không (Zero Crossing) của sóng sin.
4. Sản phẩm này có thể điều khiển tải 1 pha không?
Mặc dù là 3 pha, bạn có thể sử dụng cho 1 pha bằng cách chỉ đấu nối một pha, nhưng hiệu quả nhất vẫn là dùng cho tải 3 pha cân bằng.
5. Điện áp điều khiển 100-240VAC có thể dùng 220V trực tiếp không?
Có, sản phẩm hỗ trợ dải điện áp từ 100V đến 240VAC nên hoàn toàn phù hợp với điện lưới 220V tại Việt Nam.
6. HSR-3A40HRN có bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Hanyoung Nux và AUT VN.
7. Làm sao để biết Relay đang hoạt động?
Bạn có thể quan sát đèn LED Indicator trên thân thiết bị; khi đèn sáng nghĩa là ngõ ra đang ở trạng thái ON.
8. Tôi có thể lắp đặt Relay này trong môi trường ẩm ướt không?
Sản phẩm chịu được độ ẩm 45-85%, tuy nhiên nên lắp trong tủ điện tiêu chuẩn để bảo vệ tốt nhất.
9. Dòng điện 40A là dòng liên tục hay dòng đỉnh?
Đây là dòng định mức. Để đảm bảo an toàn, bạn nên sử dụng tải ở mức 60-80% công suất định mức (khoảng 24-32A) nếu không có hệ thống làm mát cưỡng bức.
10. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ cho tất cả sản phẩm Hanyoung Nux chính hãng.
Nguồn tham khảo: Hanyoung Nux Official Website
