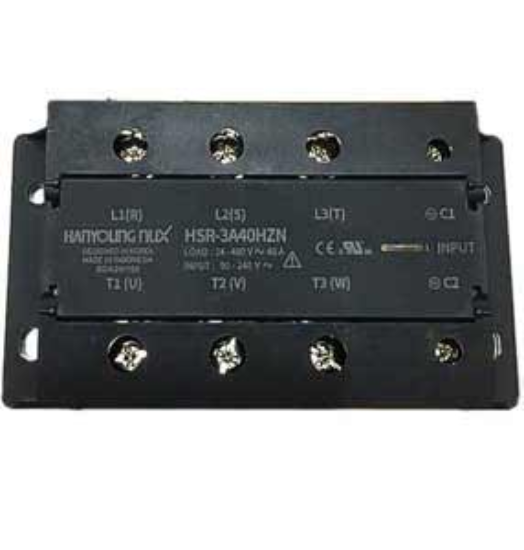

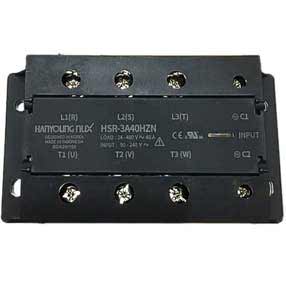

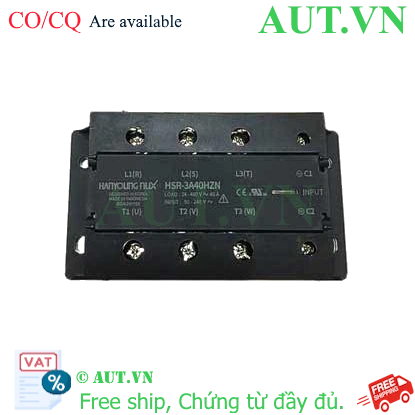

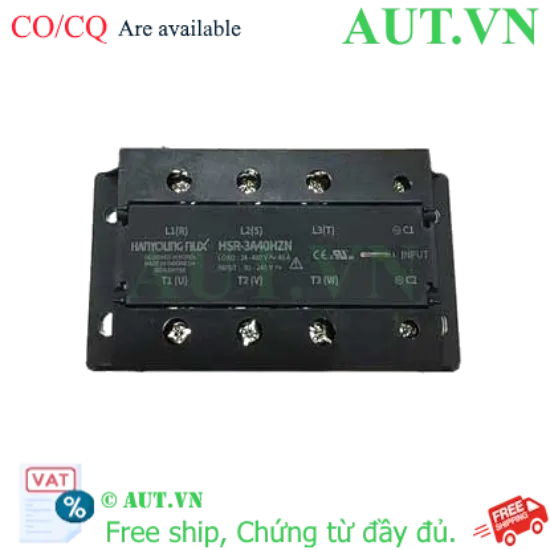

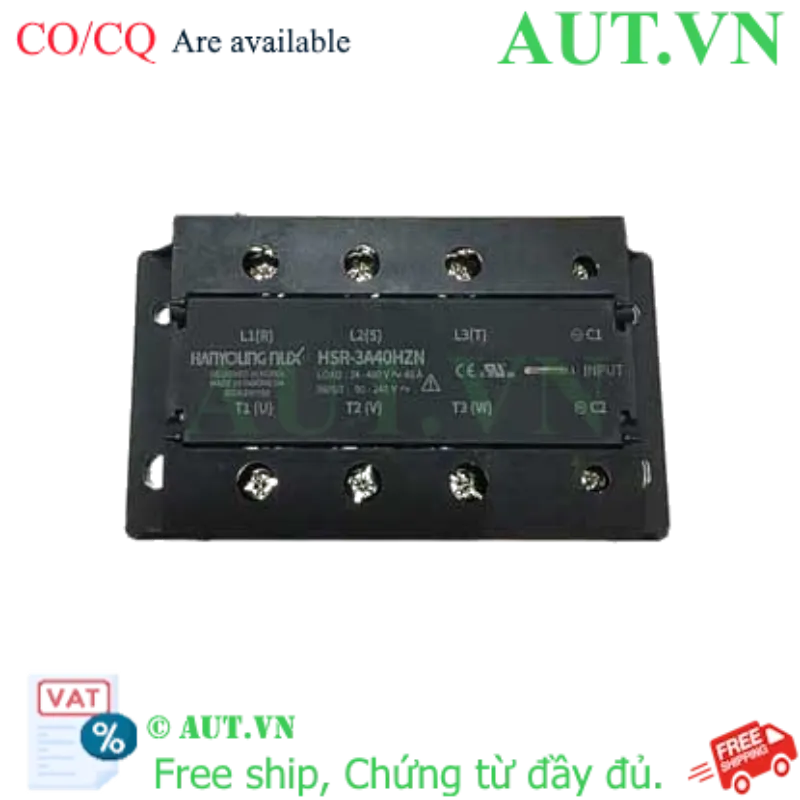

Relay Bán Dẫn Hanyoung Nux HSR-3A40HZN - SSR 3 Pha 40A, 100-240VAC, Chống Nhiễu Zero-Cross

Loại sản phẩm: Relay bán dẫn (SSR) 3 pha cao cấp từ Hanyoung Nux.
Công suất mạnh mẽ: Dòng điện tải 40A, điện áp tải rộng từ 24...480VAC.
Điều khiển linh hoạt: Điện áp ngõ vào 100...240VAC phù hợp nhiều hệ thống.
Công nghệ Zero-cross: Tối ưu hóa chuyển mạch, giảm nhiễu điện từ cho thiết bị.
Ứng dụng: Chuyên dụng cho các hệ thống gia nhiệt công nghiệp và điều khiển công suất lớn.

nhà chế tạo: Hanyoung Nux

khả dụng: Trong kho

SKU: HSR-3A40HZN

Tải xuống mẫu

Giá cũ: 598.500 ₫

Giá bán: 478.800 ₫

Số lượng:

Giới thiệu về Relay bán dẫn Hanyoung Nux HSR-3A40HZN

Relay bán dẫn Hanyoung Nux HSR-3A40HZN (Solid State Relay - SSR) là giải pháp đóng ngắt điện tử hiện đại cho các hệ thống điều khiển công nghiệp 3 pha. Khác với relay cơ truyền thống, HSR-3A40HZN không sử dụng tiếp điểm cơ khí, giúp loại bỏ hoàn toàn hiện tượng đánh lửa (arc), giảm mài mòn và tăng tuổi thọ vận hành lên gấp nhiều lần. Với khả năng chịu tải lên đến 40A và dải điện áp rộng, đây là lựa chọn hàng đầu cho các kỹ sư vận hành hệ thống gia nhiệt và điều khiển động cơ.

Điểm nổi bật của SSR HSR-3A40HZN

Độ bền vượt trội: Không có bộ phận chuyển động cơ học, không gây tiếng ồn và không bị mòn tiếp điểm.
Chuyển mạch Zero-cross: Tự động kích hoạt khi điện áp đi qua điểm 0, giúp giảm thiểu nhiễu điện từ (EMI) và bảo vệ thiết bị tải nhạy cảm.
Thiết kế chuẩn công nghiệp: Kích thước tối ưu, dễ dàng lắp đặt trên bề mặt hoặc trong tủ điện.
Hoạt động ổn định: Khả năng chịu nhiệt và độ ẩm cao, đảm bảo hệ thống vận hành liên tục 24/7.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	HSR-3A40HZN
Số pha của tải	3 Pha
Điện áp điều khiển (Input)	100...240VAC
Điện áp tải (Output)	24...480VAC
Dòng điện tải định mức	40A
Đặc điểm chuyển mạch	Zero-cross (Điểm không)
Tản nhiệt khuyến nghị	HSM-250 (Bán riêng)
Chỉ thị trạng thái	Đèn LED Indicator
Dòng điện rò (Mạch chính)	20mA
Sụt áp tối đa (ON)	1.6V
Phương pháp lắp đặt	Lắp bề mặt / Bắt vít
Nhiệt độ vận hành	-30...90°C
Kích thước (RxCxS)	109mm x 60mm x 31.25mm
Tiêu chuẩn	EN, RoHS

Lợi ích khi sử dụng Relay bán dẫn Hanyoung Nux

Tiết kiệm chi phí bảo trì: Do không có tiếp điểm cơ khí, bạn không cần lo lắng về việc thay thế relay định kỳ do mòn tiếp điểm.
Tốc độ đóng ngắt cực nhanh: Cho phép điều khiển chính xác nhiệt độ thông qua các bộ điều khiển PID.
An toàn tuyệt đối: Không gây tia lửa điện, đặc biệt an toàn trong môi trường công nghiệp dễ cháy nổ.
Vận hành êm ái: Loại bỏ hoàn toàn tiếng "tạch tạch" khó chịu của relay cơ.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Kiểm tra thông số: Đảm bảo nguồn điện điều khiển (Input) nằm trong khoảng 100-240VAC và tải không vượt quá 40A.
Bước 2: Lắp tản nhiệt: Bắt buộc lắp Relay lên tấm tản nhiệt (ví dụ HSM-250) và sử dụng keo tản nhiệt để tránh quá nhiệt gây hỏng thiết bị.
Bước 3: Đấu nối ngõ vào: Kết nối hai chân Input với bộ điều khiển nhiệt độ hoặc PLC (100-240VAC).
Bước 4: Đấu nối ngõ ra: Kết nối các chân Output theo sơ đồ 3 pha của tải (điện áp 24-480VAC).
Bước 5: Kiểm tra và vận hành: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận relay hoạt động đúng trạng thái.

Sản phẩm sử dụng chung với HSR-3A40HZN

Để tối ưu hiệu suất và đảm bảo an toàn, bạn nên kết hợp với:

Tản nhiệt HSM-250: Giúp giải nhiệt nhanh, kéo dài tuổi thọ cho SSR.
Bộ điều khiển nhiệt độ (Temperature Controller): Dùng để điều khiển ngõ vào của Relay cho các ứng dụng gia nhiệt.
Aptomat (MCB) 3 pha: Bảo vệ ngắn mạch cho hệ thống tải.

Ứng dụng thực tế của sản phẩm

Relay bán dẫn Hanyoung Nux HSR-3A40HZN được ứng dụng rộng rãi trong:

Máy ép nhựa: Điều khiển các vòng nhiệt gia nhiệt cho nòng máy ép.
Lò sấy công nghiệp: Điều khiển chính xác nhiệt độ lò sấy sơn, sấy thực phẩm.
Hệ thống sưởi điện: Điều khiển các thanh điện trở nhiệt công suất lớn.
Tủ điện điều khiển tự động: Dùng làm thiết bị đóng ngắt trung gian cho các hệ thống 3 pha.

FAQ - Những câu hỏi thường gặp

1. HSR-3A40HZN có cần tản nhiệt không?
Có, bắt buộc. Relay bán dẫn tỏa nhiệt trong quá trình hoạt động. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và ngắt hoặc cháy.

2. Sự khác biệt giữa relay cơ và relay bán dẫn Hanyoung là gì?
Relay bán dẫn không có tiếp điểm cơ học, nên không gây tia lửa điện, không tiếng ồn và tuổi thọ cao hơn nhiều lần.

3. Zero-cross là gì và tại sao nó quan trọng?
Zero-cross là tính năng chỉ đóng ngắt khi điện áp xoay chiều đi qua điểm 0V, giúp giảm nhiễu điện từ cho các thiết bị điện tử xung quanh.

4. Tôi có thể dùng relay này cho tải 1 pha không?
Có, bạn có thể sử dụng cho tải 1 pha, nhưng sản phẩm này được tối ưu hóa cho hệ thống 3 pha để đạt hiệu suất cao nhất.

5. Điện áp điều khiển 100-240VAC có thể dùng nguồn 24VDC không?
Không. Model HSR-3A40HZN yêu cầu ngõ vào là AC (100-240VAC). Nếu bạn dùng 24VDC, vui lòng chọn model tương ứng có Input DC.

6. Dòng tải 40A là tối đa hay liên tục?
40A là dòng định mức tối đa. Để bền bỉ nhất, chúng tôi khuyên bạn nên sử dụng ở mức 60-80% công suất (khoảng 24-32A).

7. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Hanyoung Nux và AUT VN.

8. Làm sao để biết relay đang hoạt động?
Bạn có thể quan sát đèn LED Indicator trên thân relay; khi LED sáng nghĩa là relay đang ở trạng thái ON.

9. HSR-3A40HZN có xuất được CO/CQ không?
AUT VN cung cấp đầy đủ chứng chỉ CO/CQ cho mọi sản phẩm Hanyoung Nux chính hãng.

10. Tôi nên chọn tản nhiệt nào cho model này?
Model tản nhiệt khuyến nghị từ hãng là HSM-250.
