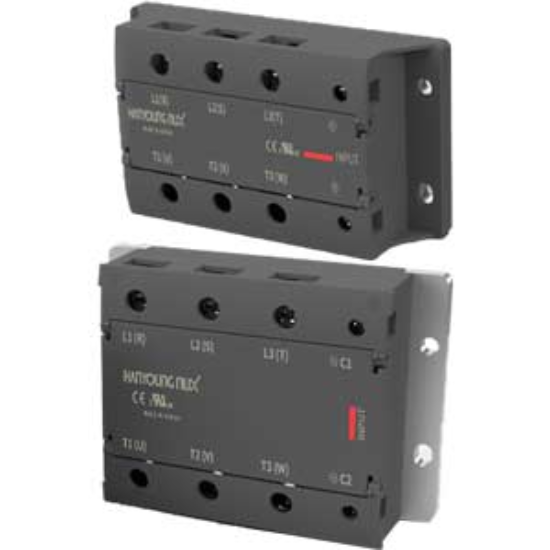

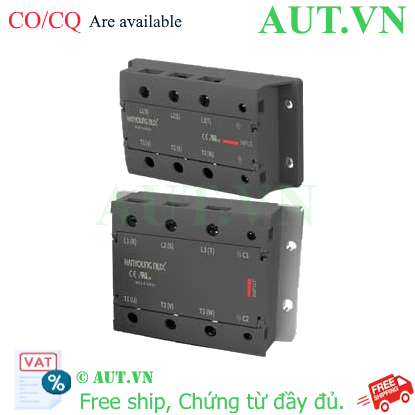

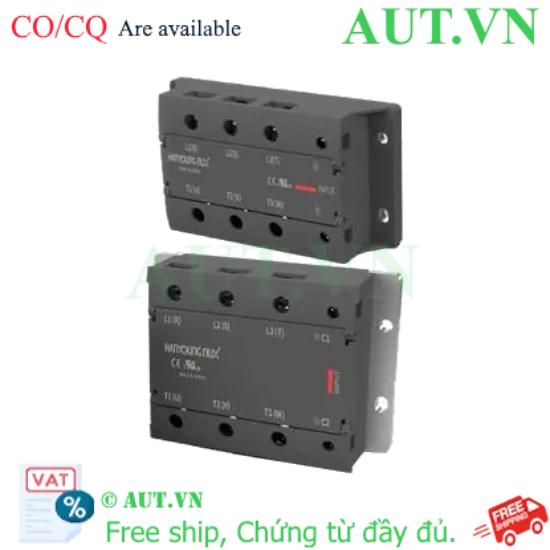

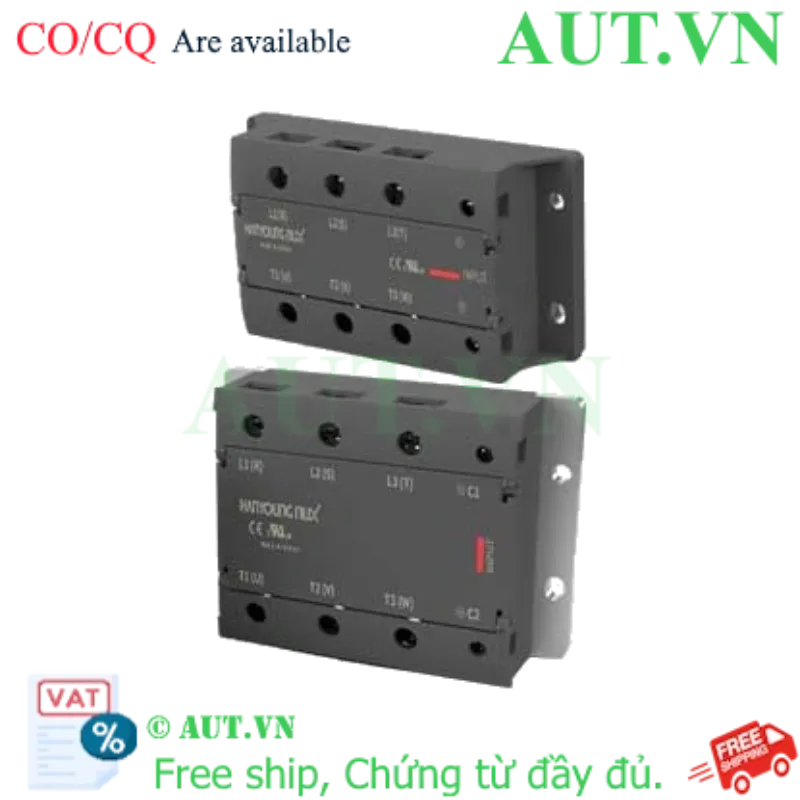

Giới thiệu Relay Bán Dẫn 3 Pha Hanyong Nux HSR-3A70HZN
Relay bán dẫn (SSR) Hanyong Nux HSR-3A70HZN là giải pháp đóng ngắt điện tử tiên tiến, được thiết kế chuyên dụng cho các hệ thống điều khiển công nghiệp đòi hỏi độ chính xác cao và sự bền bỉ tuyệt đối. Khác với các dòng Contactor hay Relay cơ truyền thống thường gặp vấn đề về mòn tiếp điểm và tiếng ồn, SSR Hanyong Nux sử dụng linh kiện bán dẫn hiện đại, giúp quá trình vận hành trở nên êm ái, an toàn và không phát sinh tia lửa điện.
Với dòng điện tải lên đến 70A và thiết kế tối ưu cho hệ thống 3 pha, sản phẩm là lựa chọn số 1 để điều khiển các thiết bị gia nhiệt, lò sấy công nghiệp, đảm bảo hệ thống luôn vận hành ổn định, giảm thiểu tối đa thời gian dừng máy (downtime).
Điểm nổi bật của HSR-3A70HZN
- Công nghệ Zero-cross tiên tiến: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0V, giúp giảm thiểu sốc điện và triệt tiêu nhiễu điện từ (EMI), bảo vệ các thiết bị điều khiển nhạy cảm.
- Tuổi thọ vận hành cực cao: Nhờ cơ chế đóng ngắt không tiếp điểm cơ học, relay có khả năng thực hiện hàng triệu chu kỳ đóng ngắt mà không bị suy giảm hiệu suất.
- Độ tin cậy trong môi trường khắc nghiệt: Hoạt động ổn định trong dải nhiệt độ rộng từ -30°C đến 90°C, thách thức các điều kiện nhà máy khắc nghiệt.
- An toàn tuyệt đối: Không phát sinh phóng điện hồ quang, cực kỳ an toàn khi lắp đặt trong các môi trường dễ cháy nổ hoặc yêu cầu tiêu chuẩn an toàn điện khắt khe.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | HSR-3A70HZN |
| Thương hiệu | Hanyong Nux (Hàn Quốc) |
| Số pha tải | 3 Pha |
| Điện áp điều khiển (Input) | 100...240VAC |
| Điện áp tải (Output) | 24...480VAC |
| Dòng điện tải định mức | 70A |
| Kiểu đóng ngắt | Zero-cross (Điểm không) |
| Tản nhiệt khuyến nghị | HSN120-F |
| Chỉ thị trạng thái | Đèn LED Indicator |
| Dòng rò mạch chính | ≤ 20mA |
| Nhiệt độ vận hành | -30...90°C |
| Tiêu chuẩn đạt được | EN, RoHS |
Lợi ích khi đầu tư Relay bán dẫn Hanyong Nux
- Tối ưu chi phí vận hành: Giảm thiểu tối đa chi phí bảo trì và thay thế linh kiện định kỳ nhờ tuổi thọ bán dẫn cực cao.
- Kiểm soát nhiệt độ chính xác: Tốc độ đóng ngắt nhanh giúp thực hiện hoàn hảo các thuật toán điều khiển PID, duy trì nhiệt độ ổn định tuyệt đối.
- Môi trường làm việc chuyên nghiệp: Hoạt động không tiếng ồn, không phát sinh tia lửa điện, tăng độ an toàn cho khu vực sản xuất.
- Giảm thời gian dừng máy (Downtime): Độ tin cậy cao giúp hệ thống hoạt động liên tục, tránh các sự cố đột ngột gây gián đoạn sản xuất.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra thông số: Đảm bảo điện áp điều khiển (100-240VAC) và dải điện áp tải (24-480VAC) phù hợp với hệ thống thực tế.
- Bước 2: Lắp đặt hệ thống tản nhiệt: Bắt vít Relay lên tấm tản nhiệt nhôm (khuyến nghị model HSN120-F). Lưu ý quan trọng: Phải bôi một lớp keo tản nhiệt mỏng, đều giữa bề mặt Relay và tản nhiệt để tối ưu hóa khả năng giải nhiệt.
- Bước 3: Đấu nối ngõ vào (Input): Kết nối dây nguồn điều khiển vào các chân Terminal Input theo đúng sơ đồ kỹ thuật của hãng Hanyong Nux.
- Bước 4: Đấu nối ngõ ra (Output): Kết nối nguồn 3 pha vào các chân Output và kết nối thiết bị tải (điện trở nhiệt, lò sấy...) vào mạch.
- Bước 5: Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED chỉ thị. Nếu đèn sáng, Relay đã nhận lệnh điều khiển và sẵn sàng đóng ngắt tải.
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt hiệu suất và tuổi thọ tối đa cho HSR-3A70HZN, quý khách nên sử dụng kết hợp với:
- Tản nhiệt nhôm HSN120-F: Thành phần bắt buộc để giải nhiệt cho dòng tải lớn 70A.
- Bộ điều khiển nhiệt độ (Temperature Controller): Giúp điều khiển PID chính xác và ổn định.
- Thiết bị bảo vệ điện (MCB/Aptomat): Bảo vệ mạch điện 3 pha khỏi các sự cố ngắn mạch hoặc quá tải.
Ứng dụng thực tế (Application)
- Hệ thống lò sấy, lò nung công nghiệp yêu cầu kiểm soát nhiệt độ chính xác.
- Máy ép nhựa, máy đùn nhựa cần kiểm soát nhiệt độ gia nhiệt nghiêm ngặt.
- Ngành chế biến thực phẩm (lò hấp, máy nấu thực phẩm quy mô lớn).
- Các hệ thống gia nhiệt điện trở 3 pha công suất lớn trong nhà máy.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi bắt buộc phải dùng tản nhiệt khi sử dụng Relay 70A này?
Khi dòng điện lớn (70A) chạy qua SSR, một phần điện năng sẽ chuyển hóa thành nhiệt năng rất lớn. Nếu không có tản nhiệt HSN120-F, Relay sẽ bị quá nhiệt dẫn đến hỏng linh kiện bán dẫn ngay lập tức.
2. Công nghệ Zero-cross mang lại lợi ích gì cụ thể?
Nó giúp đóng ngắt đúng thời điểm điện áp xoay chiều đạt giá trị 0V, giúp triệt tiêu dòng xung đột ngột, giảm nhiễu điện từ (EMI) và bảo vệ các thiết bị điều khiển điện tử đi kèm.
3. Tôi có thể dùng Contactor truyền thống thay thế cho HSR-3A70HZN không?
Có thể, nhưng SSR vượt trội hơn về tốc độ đóng ngắt và độ bền. SSR cực kỳ phù hợp cho các ứng dụng điều khiển PID cần đóng ngắt liên tục, điều mà Contactor không thể đáp ứng do mòn tiếp điểm.
4. Relay này có thể dùng cho tải 1 pha được không?
Có, bạn có thể đấu nối theo sơ đồ 1 pha, tuy nhiên model này được thiết kế tối ưu nhất cho các hệ thống 3 pha công nghiệp.
5. Làm thế nào để biết Relay còn hoạt động tốt hay không?
Kiểm tra đèn LED chỉ thị. Nếu cấp nguồn điều khiển mà đèn không sáng, mạch input có thể lỗi. Nếu đèn sáng nhưng tải không chạy, có khả năng linh kiện công suất đầu ra đã hỏng.
6. Điện áp điều khiển 100-240VAC có ý nghĩa gì?
Điều này cho phép bạn sử dụng nguồn điện lưới 1 pha 220V thông dụng để điều khiển Relay mà không cần thêm bộ chuyển đổi nguồn phức tạp.
7. Hanyong Nux có phải thương hiệu uy tín không?
Hanyong Nux là thương hiệu thiết bị điện công nghiệp hàng đầu đến từ Hàn Quốc, nổi tiếng toàn cầu về độ ổn định và độ bền sản phẩm.
8. AUT VN có cung cấp đầy đủ chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) chính hãng cho khách hàng.
9. Thời gian bảo hành sản phẩm tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Hanyong Nux tại hệ thống phân phối của AUT VN.
10. Tôi cần lưu ý gì khi đấu nối đầu ra (Output)?
Cần siết chặt các đầu cốt (terminal) để đảm bảo tiếp xúc điện tốt nhất, tránh hiện tượng lỏng lẻo gây phát nhiệt tại điểm đấu nối.
