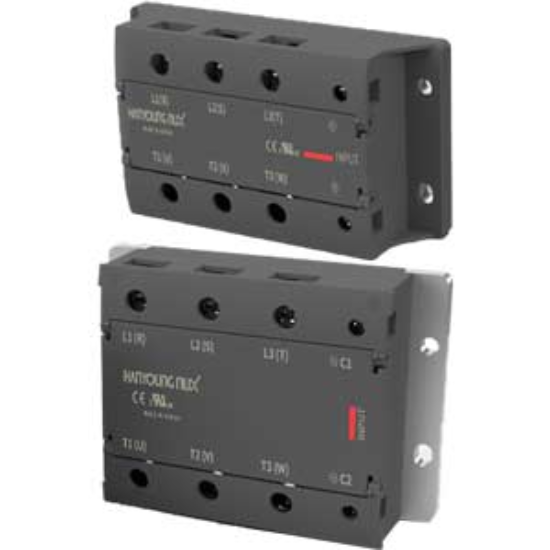

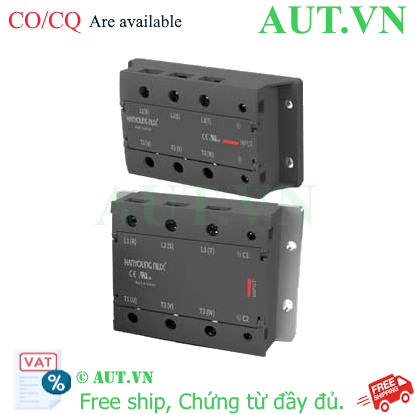

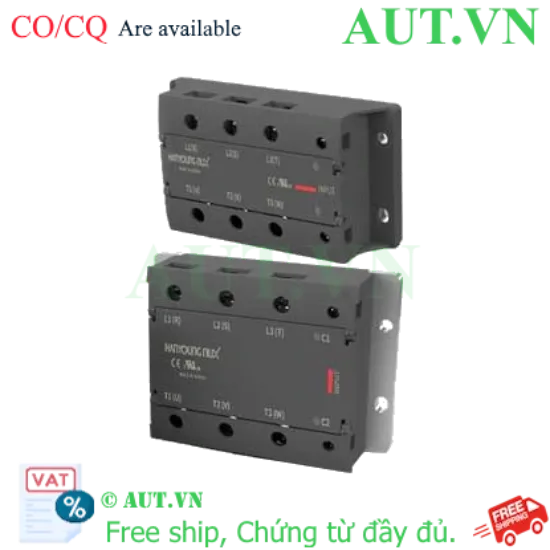

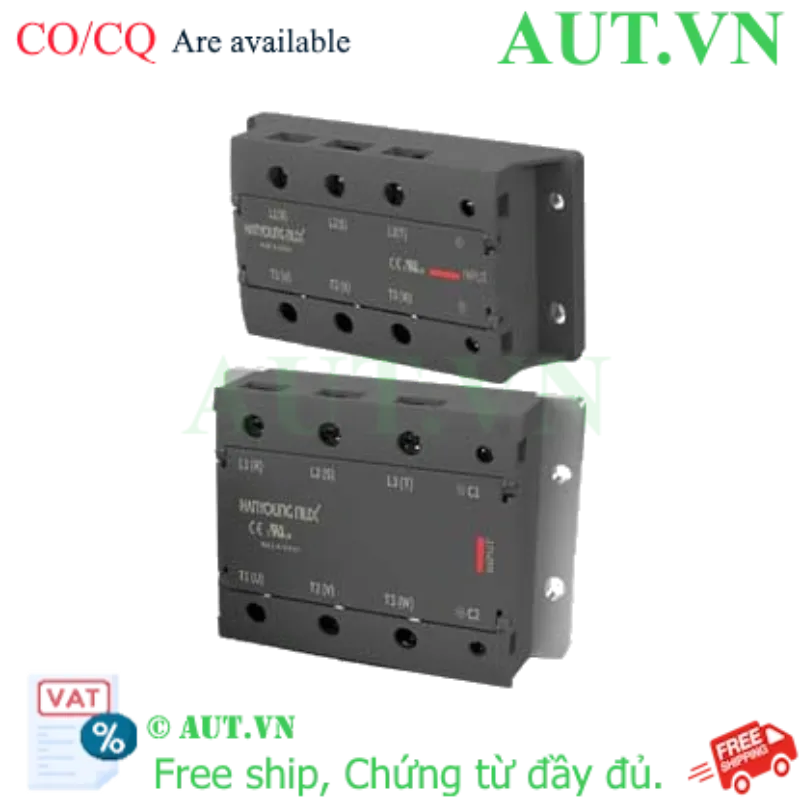

Giới thiệu về Relay Bán Dẫn Hanyong Nux HSR-3A70LZN
Relay bán dẫn Hanyong Nux HSR-3A70LZN là giải pháp đóng ngắt điện tử hiện đại dành cho các hệ thống điều khiển công nghiệp, đặc biệt là các thiết bị gia nhiệt 3 pha. Khác với relay cơ học, SSR HSR-3A70LZN không sử dụng tiếp điểm vật lý, giúp loại bỏ hoàn toàn tia lửa điện, tiếng ồn và hiện tượng mòn tiếp điểm, từ đó kéo dài tuổi thọ thiết bị và tăng cường độ an toàn cho hệ thống.
Điểm nổi bật của SSR HSR-3A70LZN
- Đóng ngắt tốc độ cao: Cho phép điều khiển chính xác nhiệt độ và công suất.
- Công nghệ Zero-cross: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu xung điện và nhiễu EMI cho các thiết bị điện tử xung quanh.
- Thiết kế bền bỉ: Khả năng chịu nhiệt tốt, vận hành ổn định trong môi trường công nghiệp khắc nghiệt từ -30 đến 90°C.
- Lắp đặt dễ dàng: Kiểu dáng nhỏ gọn, phương pháp đấu nối bắt vít chắc chắn, đảm bảo an toàn điện.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | HSR-3A70LZN |
| Số pha tải | 3 Pha |
| Điện áp điều khiển (Input) | 100...240VAC |
| Điện áp tải (Output) | 24...240VAC |
| Dòng điện tải định mức | 70A |
| Đặc điểm chuyển mạch | Zero-cross (Điểm không) |
| Tản nhiệt tương thích | HSN120-F (Mua rời) |
| Chỉ thị trạng thái | Đèn LED Indicator |
| Dòng rò mạch chính | 20mA |
| Độ sụt áp tối đa (ON) | 1.6V |
| Phương pháp lắp đặt | Lắp bề mặt (Surface Mount) |
| Nhiệt độ vận hành | -30...90°C |
| Tiêu chuẩn | EN, RoHS |
Lợi ích khi sử dụng Relay Hanyong Nux HSR-3A70LZN
- Tiết kiệm chi phí bảo trì: Không có bộ phận chuyển động cơ học nên không cần thay thế tiếp điểm định kỳ.
- Vận hành êm ái: Không gây tiếng "tạch tạch" như relay cơ, phù hợp cho các môi trường yêu cầu yên tĩnh.
- Độ tin cậy tuyệt đối: Khả năng đóng ngắt hàng triệu lần mà không suy giảm hiệu suất.
- An toàn cho thiết bị: Giảm sốc điện cho tải nhờ tính năng Zero-cross.
Hướng dẫn lắp đặt và sử dụng
- Bước 1: Lắp Relay lên tấm tản nhiệt (ví dụ HSN120-F) bằng vít chuyên dụng. Bắt buộc dùng keo tản nhiệt để tối ưu hóa truyền nhiệt.
- Bước 2: Đấu nối nguồn điều khiển (100-240VAC) vào hai chân Input của Relay theo đúng cực tính.
- Bước 3: Đấu nối nguồn tải 3 pha vào các chân Output của thiết bị.
- Bước 4: Kiểm tra lại toàn bộ đường dây, cấp nguồn điều khiển để kiểm tra đèn LED chỉ thị trạng thái ON/OFF.
Sản phẩm sử dụng kèm theo
Để đảm bảo Relay hoạt động ổn định và không bị quá nhiệt, quý khách nên sử dụng cùng các sản phẩm sau:
- Tản nhiệt HSN120-F: Giải pháp làm mát bắt buộc cho dòng 70A.
- Bộ điều khiển nhiệt độ (Temperature Controller): Để điều khiển đóng ngắt Relay theo nhiệt độ thực tế.
- Aptomat/MCB: Bảo vệ ngắn mạch cho hệ thống.
Ứng dụng thực tế của sản phẩm
Relay bán dẫn HSR-3A70LZN được ứng dụng rộng rãi trong:
- Hệ thống lò sưởi công nghiệp, lò nung cao tần.
- Máy ép nhựa, máy đúc áp lực.
- Hệ thống điều hòa không khí công nghiệp (HVAC).
- Các bảng điều khiển tự động hóa trong nhà máy sản xuất.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi cần dùng tản nhiệt cho Relay HSR-3A70LZN?
Vì SSR tỏa nhiệt lớn khi dòng tải cao (70A). Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và tự ngắt hoặc hư hỏng.
2. Zero-cross switching là gì và có lợi ích gì?
Đây là tính năng chỉ đóng mạch khi điện áp xoay chiều đạt mức 0V, giúp triệt tiêu xung điện, bảo vệ các thiết bị điện tử nhạy cảm trong hệ thống.
3. Sản phẩm này có thể dùng cho tải DC không?
Không, HSR-3A70LZN được thiết kế chuyên dụng cho tải xoay chiều (AC).
4. Hanyong Nux là thương hiệu của nước nào?
Hanyong Nux là thương hiệu uy tín đến từ Hàn Quốc, nổi tiếng với các thiết bị điều khiển công nghiệp.
5. Làm sao để biết Relay đang hoạt động?
Trên thân Relay có tích hợp đèn LED Indicator sẽ sáng khi ngõ ra được kích hoạt (ON).
6. Tôi có thể dùng Relay này cho tải 1 pha không?
Có, bạn có thể sử dụng cho tải 1 pha, nhưng hiệu suất và mục đích chính là tối ưu cho hệ thống 3 pha.
7. Tuổi thọ của SSR so với Relay cơ như thế nào?
SSR có tuổi thọ cao hơn gấp nhiều lần vì không có tiếp điểm vật lý bị mòn theo thời gian.
8. Sản phẩm có bảo hành không?
Có, AUT VN cung cấp chế độ bảo hành chính hãng theo tiêu chuẩn của Hanyong Nux.
9. Điện áp điều khiển 100-240VAC có nghĩa là gì?
Bạn có thể dùng bất kỳ nguồn điện AC nào trong khoảng từ 100V đến 240V để kích hoạt Relay này.
10. HSR-3A70LZN có gây nhiễu cho PLC không?
Nhờ tính năng Zero-cross, nhiễu được giảm thiểu tối đa, rất an toàn khi dùng với PLC.
Nguồn tham khảo: Hanyong Nux Official Website
