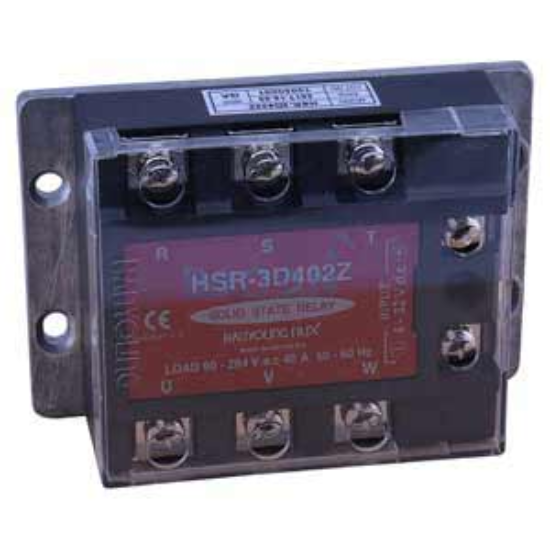

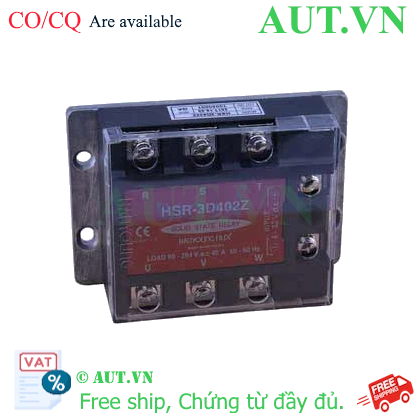

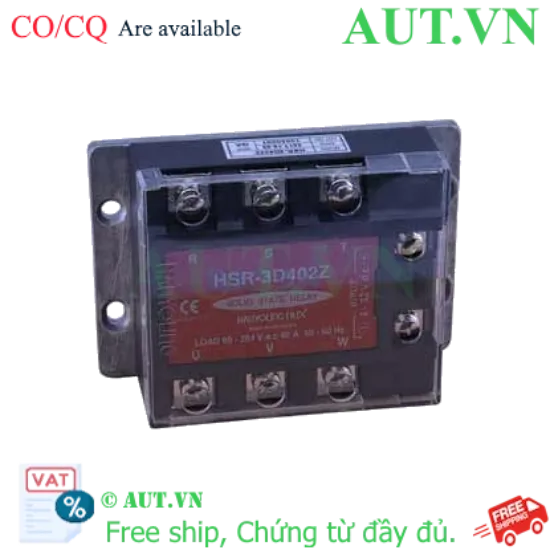

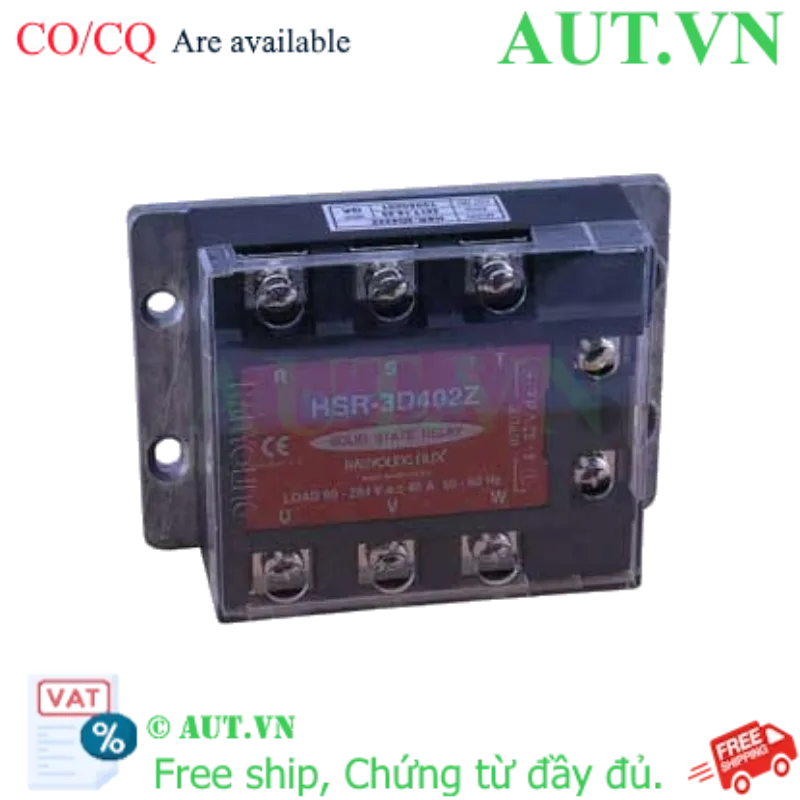

Giới thiệu Relay Bán Dẫn Hanyoung Nux HSR-3D402Z
Relay bán dẫn Hanyoung Nux HSR-3D402Z là giải pháp đóng ngắt điện tử hiện đại, được thiết kế chuyên dụng cho các hệ thống điều khiển công nghiệp sử dụng điện áp 3 pha. Thay vì sử dụng tiếp điểm cơ khí dễ gây mòn và tia lửa điện, dòng SSR 3 pha 40A này ứng dụng công nghệ bán dẫn tiên tiến, giúp quá trình đóng ngắt diễn ra tức thì, êm ái và đạt độ tin cậy tuyệt đối.
Với khả năng chịu tải mạnh mẽ và tính năng Zero-cross (chuyển mạch tại điểm không), HSR-3D402Z là lựa chọn hàng đầu để bảo vệ các thiết bị tải nhạy cảm khỏi các xung điện đột ngột, đảm bảo sự ổn định lâu dài cho dây chuyền sản xuất của bạn.
Điểm nổi bật của HSR-3D402Z
- Công nghệ Zero-cross vượt trội: Tự động đóng ngắt tại thời điểm điện áp xoay chiều bằng 0, giảm thiểu tối đa nhiễu điện từ (EMI) và ngăn ngừa sốc điện cho tải.
- Thiết kế tích hợp 3 pha chuyên dụng: Tiết kiệm tối đa không gian lắp đặt trong tủ điện, đơn giản hóa quy trình đấu nối so với việc dùng nhiều relay 1 pha rời rạc.
- Độ bền công nghiệp cực cao: Hoạt động ổn định trong môi trường khắc nghiệt (-20 đến 80°C), loại bỏ hoàn toàn rủi ro mài mòn cơ khí.
- Giám sát trực quan: Tích hợp đèn LED chỉ thị trạng thái ON/OFF giúp kỹ thuật viên dễ dàng kiểm tra vận hành ngay tại hiện trường.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | HSR-3D402Z |
| Số pha tải | 3 Pha |
| Điện áp điều khiển (Input) | 4...32VDC |
| Điện áp tải (Output) | 90...264VAC |
| Dòng điện tải định mức | 40A |
| Chế độ chuyển mạch | Zero-cross (Điểm không) |
| Dòng điện dò (Leakage Current) | ≤ 15mA |
| Độ sụt áp tối đa (On-state voltage drop) | 1.8V |
| Nhiệt độ vận hành | -20...80°C |
| Kiểu lắp đặt | Gắn bề mặt/Bắt vít |
| Kích thước (WxHxD) | 74.8 x 109 x 34.5 mm |
| Tiêu chuẩn chất lượng | CE |
Nguồn tham khảo: Hanyoung Nux Official Website
Lợi ích khi sử dụng HSR-3D402Z cho hệ thống của bạn
- Tối ưu chi phí bảo trì: Do không có bộ phận cơ khí chuyển động, thiết bị không bị mòn tiếp điểm, giúp loại bỏ chi phí thay thế định kỳ thường xuyên.
- Hoạt động cực kỳ yên tĩnh: Hoàn toàn không phát ra tiếng ồn cơ khí, cực kỳ phù hợp cho các môi trường cần độ chính xác và yên tĩnh cao.
- Tốc độ phản ứng siêu nhanh: Khả năng đóng ngắt gần như tức thì giúp kiểm soát nhiệt độ hoặc tốc độ tải chính xác đến từng miligiây.
- Bảo vệ thiết bị tải tối đa: Tính năng Zero-cross giúp ngăn chặn hiện tượng sốc điện khi khởi động, bảo vệ các linh kiện điện tử nhạy cảm trong hệ thống.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Kiểm tra thông số: Đảm bảo điện áp điều khiển (4-32VDC) và dải điện áp tải (90-264VAC) phù hợp với thiết kế hệ thống.
- Bước 2: Lắp đặt tản nhiệt (Bắt buộc): Để đảm bảo độ bền cho dòng 40A, hãy lắp HSR-3D402Z lên tản nhiệt chuyên dụng như HSM-250 và bôi một lớp keo tản nhiệt mỏng lên bề mặt tiếp xúc.
- Bước 3: Đấu nối dây: Kết nối nguồn điều khiển DC vào chân Input và đấu dây nguồn 3 pha vào các chân Output theo sơ đồ đấu nối của hãng.
- Bước 4: Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED trên thân relay. Nếu đèn sáng khi có tín hiệu điều khiển, thiết bị đang hoạt động bình thường.
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt hiệu suất tối ưu và đảm bảo an toàn, quý khách nên kết hợp HSR-3D402Z với:
- Tản nhiệt HSM-250: Phụ kiện quan trọng để giải nhiệt cho SSR khi chạy tải cao liên tục.
- Bộ điều khiển nhiệt độ PID: Kết hợp hoàn hảo để điều khiển quá trình gia nhiệt chính xác.
- Aptomat/CB bảo vệ: Bảo vệ hệ thống khỏi sự cố ngắn mạch hoặc quá tải đột ngột.
Ứng dụng thực tế (Application)
Relay bán dẫn Hanyoung Nux HSR-3D402Z được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Ngành nhựa: Điều khiển thanh nhiệt cho máy ép nhựa, máy đùn.
- Ngành thực phẩm: Hệ thống lò sấy, nồi hơi điện, máy đóng gói tự động.
- Công nghiệp nặng: Hệ thống gia nhiệt lò nung, điều khiển động cơ 3 pha công suất trung bình.
- Tự động hóa: Các hệ thống điều khiển thông minh trong nhà máy và tòa nhà.
Câu hỏi thường gặp (FAQ)
1. Tôi có cần lắp tản nhiệt cho HSR-3D402Z không?
Cực kỳ cần thiết. Khi hoạt động ở dòng 40A, SSR sẽ sinh nhiệt rất lớn. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt dẫn đến hỏng linh kiện bán dẫn bên trong.
2. Tại sao nên chọn Zero-cross thay vì đóng ngắt ngay lập tức?
Zero-cross giúp đóng mạch khi điện áp đang ở mức 0V, giúp giảm nhiễu điện từ (EMI) và tránh gây sốc điện cho thiết bị tải, giúp hệ thống hoạt động ổn định hơn.
3. Relay này có dùng được cho điện 380V 3 pha không?
Model HSR-3D402Z có dải điện áp tải 90-264VAC. Do đó, nó phù hợp với hệ 220V 3 pha. Nếu bạn dùng cho hệ 380V, hãy liên hệ AUT VN để được tư vấn model hỗ trợ điện áp cao hơn.
4. Tôi có thể dùng PLC để điều khiển relay này không?
Hoàn toàn được. Với ngõ vào 4-32VDC, sản phẩm tương thích tốt với hầu hết các ngõ ra Transistor của các dòng PLC như Mitsubishi, Siemens, Omron...
5. Sự khác biệt chính giữa SSR và Relay cơ là gì?
SSR không có bộ phận chuyển động nên không gây tiếng ồn, không có tia lửa điện, tốc độ đóng ngắt cực nhanh và tuổi thọ cao hơn rất nhiều so với relay cơ truyền thống.
6. Dòng 40A là dòng tải tối đa hay dòng làm việc an toàn?
40A là dòng định mức tối đa. Để đảm bảo độ bền nhất, AUT VN khuyên bạn nên sử dụng ở mức 70-80% tải (khoảng 28-32A) và có quạt tản nhiệt.
7. Làm sao để biết relay đang hoạt động?
Trên thân sản phẩm có tích hợp đèn LED hiển thị trạng thái. Khi có điện áp điều khiển đầu vào, đèn LED sẽ sáng báo hiệu relay đang ở trạng thái ON.
8. Sản phẩm có được bảo hành không?
Tất cả sản phẩm Hanyoung Nux tại AUT VN đều được bảo hành chính hãng, đảm bảo quyền lợi tối đa cho khách hàng.
9. HSR-3D402Z có chống nước không?
Đây là thiết bị điện công nghiệp, cần được lắp đặt trong tủ điện kín để tránh ẩm ướt và bụi bẩn để đảm bảo tuổi thọ thiết bị.
10. Mua hàng tại AUT VN có đầy đủ chứng từ không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng từ CO/CQ cho khách hàng doanh nghiệp.
