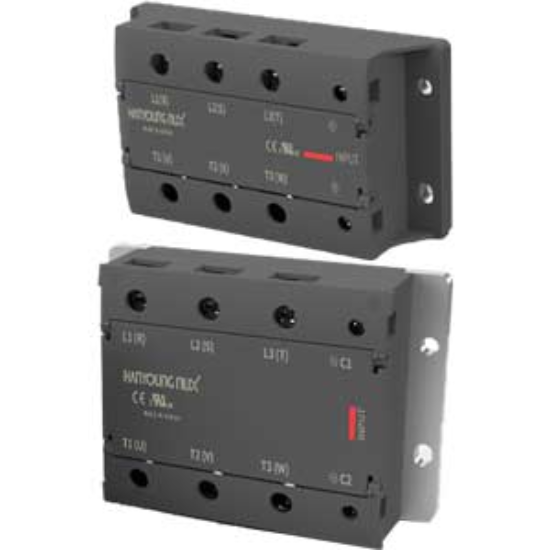

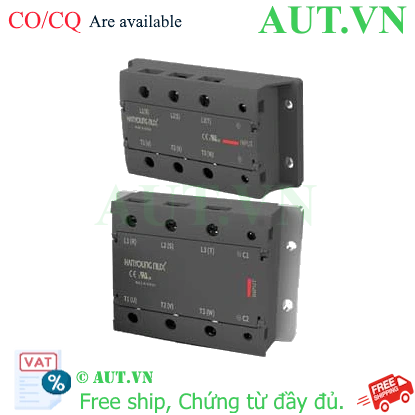

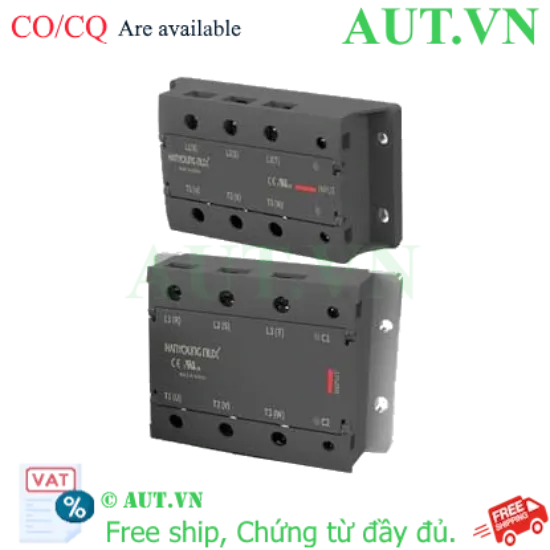

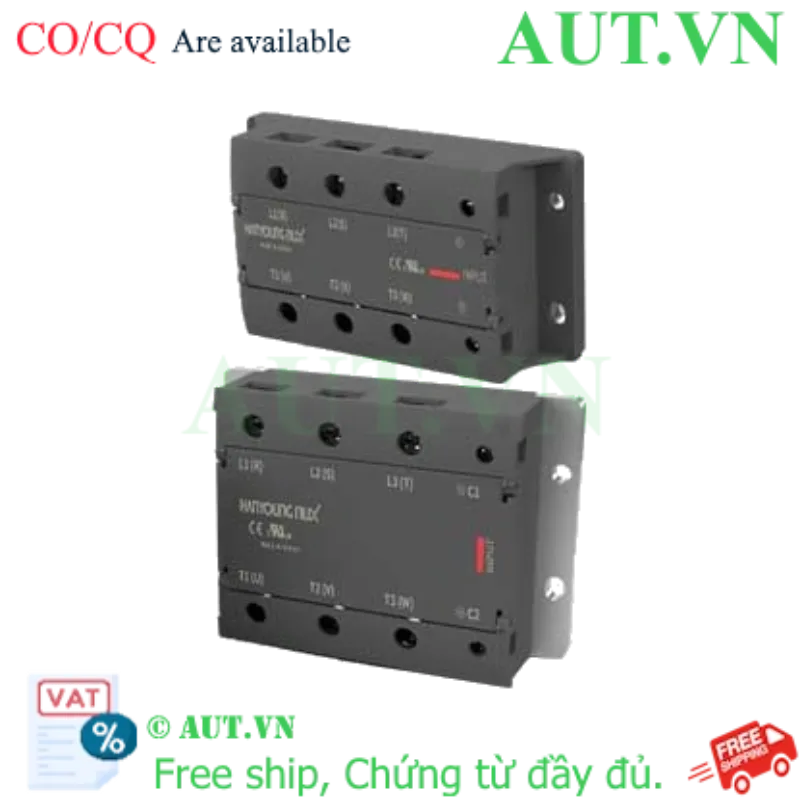

Giải pháp đóng ngắt siêu tốc: Relay bán dẫn 3 pha Hanyoung Nux HSR-3D40HRN
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát chính xác và duy trì độ bền cho các thiết bị đóng ngắt là yếu tố sống còn. Relay bán dẫn (SSR) 3 pha Hanyoung Nux HSR-3D40HRN là giải pháp thay thế hoàn hảo cho các dòng rơ le cơ truyền thống. Nhờ sử dụng linh kiện bán dẫn tiên tiến, HSR-3D40HRN triệt tiêu hoàn toàn hiện tượng hồ quang điện (tia lửa điện), giúp kéo dài tuổi thọ hệ thống và đảm bảo an toàn tuyệt đối trong môi trường sản xuất.
Với dòng tải lên đến 40A và cơ chế Random Switching, sản phẩm này đáp ứng những yêu cầu khắt khe nhất về tốc độ phản hồi và sự chính xác trong các ứng dụng điều khiển nhiệt và động cơ.
Điểm nổi bật vượt trội của HSR-3D40HRN
- Tuổi thọ vận hành cực cao: Do không có các bộ phận chuyển động cơ học, thiết bị không bị mài mòn tiếp điểm, cho phép hoạt động với tần suất đóng ngắt cực lớn.
- Tốc độ chuyển mạch Random: Khác với Zero-Cross, công nghệ Random Switching cho phép Relay đóng ngắt ngay lập tức khi nhận tín hiệu, cực kỳ hữu ích cho các tải cần phản ứng tức thời.
- Hoạt động êm ái & An toàn: Không phát sinh tiếng ồn và không có tia lửa điện, giảm thiểu tối đa nguy cơ cháy nổ và nhiễu điện từ (EMI) cho các thiết bị nhạy cảm xung quanh.
- Giám sát trực quan: Tích hợp đèn LED hiển thị trạng thái hoạt động, giúp kỹ thuật viên dễ dàng kiểm tra tình trạng mạch mà không cần thiết bị đo.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | HSR-3D40HRN |
| Số pha tải (Load Phase) | 3 Pha (3-Phase) |
| Điện áp điều khiển (Input Voltage) | 5...24VDC |
| Điện áp tải (Load Voltage) | 24...480VAC |
| Dòng điện tải định mức (Rated Load Current) | 40A |
| Phương thức chuyển mạch | Random Switching (Ngẫu nhiên) |
| Chỉ thị trạng thái | Đèn LED (LED Indicator) |
| Dòng điện dò (Leakage Current) | ≤ 20mA |
| Độ sụt áp khi dẫn (On-state Voltage Drop) | ≤ 1.6V |
| Nhiệt độ vận hành | -30°C đến 90°C |
| Kích thước | 109mm x 60mm x 31.25mm |
| Tiêu chuẩn chất lượng | EN, RoHS |
Nguồn tham khảo: Hanyoung Nux Official Website
Lợi ích khi sử dụng HSR-3D40HRN trong hệ thống
- Tối ưu hóa chi phí vận hành: Giảm thiểu tối đa các lần dừng máy đột ngột để thay thế rơ le do mài mòn tiếp điểm.
- Nâng cao độ chính xác: Kết hợp hoàn hảo với các bộ điều khiển PID để kiểm soát nhiệt độ cực kỳ ổn định, giúp nâng cao chất lượng thành phẩm.
- Môi trường làm việc an toàn: Việc không sinh tia lửa điện giúp thiết bị hoạt động an toàn trong các môi trường có yêu cầu cao về phòng chống cháy nổ.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Kiểm tra thông số: Đảm bảo điện áp điều khiển (5-24VDC) và điện áp tải (24-480VAC) khớp với thiết kế của hệ thống.
- Bước 2 - Lắp đặt tản nhiệt: Lắp đặt Relay lên tấm tản nhiệt chuyên dụng (khuyến nghị sử dụng HSM-250) bằng vít để đảm bảo thoát nhiệt tốt nhất.
- Bước 3 - Kết nối tín hiệu điều khiển: Đấu nối cực (+) và (-) của tín hiệu điều khiển từ PLC/PID vào chân ngõ vào của Relay.
- Bước 4 - Đấu nối nguồn tải: Kết nối nguồn 3 pha vào các terminal ngõ ra theo đúng sơ đồ kỹ thuật của hãng.
- Bước 5 - Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED chỉ thị để xác nhận thiết bị đang phản hồi đúng với tín hiệu điều khiển.
Sản phẩm đi kèm khuyến nghị (isRelatedTo)
Để đảm bảo thiết bị hoạt động ổn định nhất tại dòng tải 40A, quý khách cần sử dụng kèm:
- Tản nhiệt bắt buộc: HSM-250 (Giúp giải nhiệt cho linh kiện bán dẫn).
- Thiết bị bảo vệ: Aptomat (MCB) 3 pha để bảo vệ hệ thống khi xảy ra sự cố ngắn mạch.
- Bộ điều khiển: Các dòng bộ điều khiển nhiệt độ PID chính hãng Hanyoung Nux hoặc Omron.
Ứng dụng thực tế (Application)
- Ngành nhựa: Điều khiển nhiệt độ các vòng nhiệt trong máy ép nhựa, máy đùn.
- Ngành thực phẩm & Đồ uống: Hệ thống gia nhiệt lò sấy, máy đóng gói, nồi nấu công nghiệp.
- Xử lý nhiệt công nghiệp: Lò nung, bể nhiệt hóa chất, thiết bị kiểm soát nhiệt độ cao.
- Tự động hóa tòa nhà & Nhà máy: Điều khiển động cơ 3 pha và các hệ thống tải công suất lớn.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi bắt buộc phải dùng kèm tản nhiệt cho Relay này?
Vì SSR hoạt động dựa trên linh kiện bán dẫn, khi dẫn dòng 40A sẽ sinh ra nhiệt lượng rất lớn. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và hỏng ngay lập tức.
2. Chuyển mạch Random khác gì so với Zero-Cross?
Zero-Cross chỉ đóng ngắt tại điểm điện áp bằng 0, giúp giảm nhiễu nhưng chậm hơn. Random Switching đóng ngắt ngay khi nhận tín hiệu, giúp phản ứng tức thời, phù hợp cho các ứng dụng cần điều khiển chính xác cao.
3. Tôi có thể dùng nguồn 12V hoặc 24V để điều khiển không?
Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp điều khiển rộng từ 5V đến 24VDC.
4. Relay này có dùng được cho tải 1 pha không?
Có thể sử dụng cho tải 1 pha, nhưng thiết bị được thiết kế tối ưu nhất cho các hệ thống điện 3 pha.
5. Làm thế nào để nhận biết Relay đang hoạt động bình thường?
Hãy quan sát đèn LED trên thân sản phẩm. Đèn sáng nghĩa là đã có tín hiệu điều khiển đầu vào.
6. Thiết bị có gây nhiễu cho PLC không?
SSR có ưu điểm là không phát sinh tia lửa điện nên độ nhiễu điện từ cực thấp so với rơ le cơ, giúp hệ thống ổn định hơn.
7. Dòng tải 40A là dòng liên tục hay dòng đỉnh?
Đây là dòng tải định mức. Để đảm bảo độ bền lâu dài, bạn nên sử dụng trong ngưỡng khoảng 80% công suất (dưới 32A).
8. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ chính hãng cho khách hàng.
9. Thời gian giao hàng tại TP.HCM mất bao lâu?
Chúng tôi hỗ trợ giao hàng nhanh trong ngày tại khu vực TP.HCM và giao hàng toàn quốc qua các đơn vị vận chuyển chuyên nghiệp.
10. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Hanyoung Nux khi mua tại AUT VN.
Nguồn tham khảo: Hanyoung Nux Official Website
