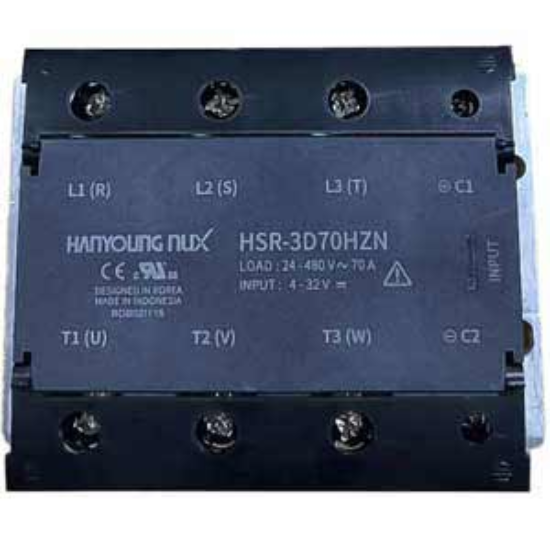

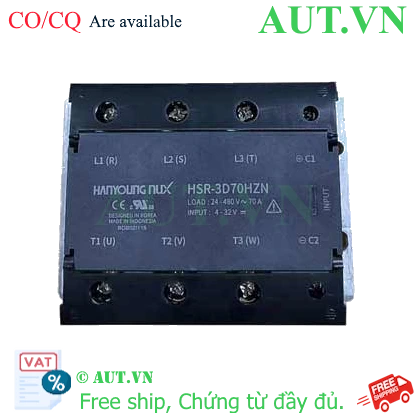

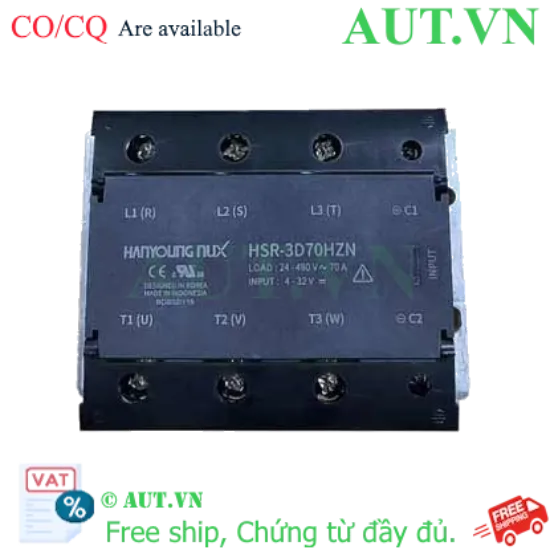

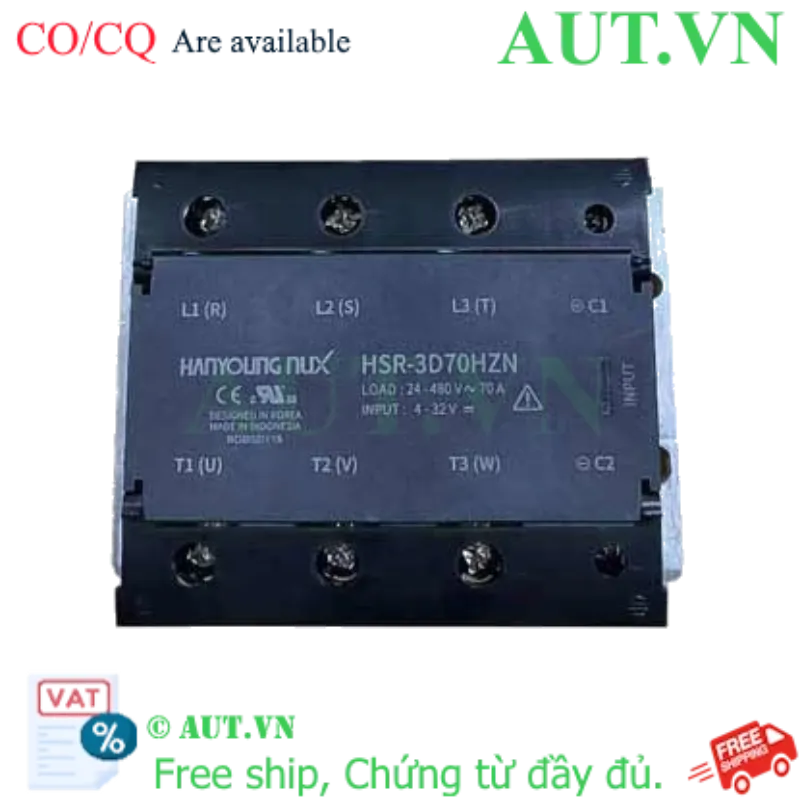

Relay Bán Dẫn Hanyoung Nux HSR-3D70HZN - SSR 3 Pha, 70A, 480VAC Chính Hãng

Loại sản phẩm: Relay bán dẫn (SSR) 3 pha cao cấp từ Hanyoung Nux.
Khả năng chịu tải: Dòng điện lên đến 70A, điện áp tải 24...480VAC.
Điện áp điều khiển: Ngõ vào 5...24VDC linh hoạt.
Công nghệ chuyển mạch: Zero-cross giúp giảm nhiễu điện từ tối đa.
Ứng dụng: Chuyên dụng cho các hệ thống gia nhiệt công nghiệp.

nhà chế tạo: Hanyoung Nux

khả dụng: Trong kho

SKU: HSR-3D70HZN

Tải xuống mẫu

Giá cũ: 923.400 ₫

Giá bán: 738.720 ₫

Số lượng:

Giới thiệu về Relay Bán Dẫn Hanyoung Nux HSR-3D70HZN

Relay bán dẫn Hanyoung Nux HSR-3D70HZN (Solid State Relay - SSR) là giải pháp đóng ngắt điện tử hiện đại cho các hệ thống điều khiển công nghiệp 3 pha. Khác với relay cơ truyền thống, HSR-3D70HZN không sử dụng tiếp điểm cơ khí, loại bỏ hoàn toàn hiện tượng đánh tia lửa điện và mài mòn, từ đó kéo dài tuổi thọ thiết bị và tăng cường độ an toàn cho hệ thống vận hành.

Với khả năng chịu tải lên đến 70A và dải điện áp rộng, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư tự động hóa khi cần điều khiển các tải nặng như điện trở nhiệt, động cơ hoặc hệ thống sưởi công nghiệp.

Điểm nổi bật của HSR-3D70HZN

Độ bền vượt trội: Không có bộ phận chuyển động cơ học, giảm thiểu bảo trì và thay thế.
Công nghệ Zero-cross: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0V, giúp giảm thiểu nhiễu điện từ (EMI) và bảo vệ tải.
Thời gian đáp ứng siêu nhanh: Tốc độ đóng ngắt gần như tức thời, cho phép điều khiển chính xác tuyệt đối (đặc biệt khi dùng với bộ điều khiển PID).
Thiết kế chuẩn công nghiệp: Kích thước tối ưu, dễ dàng lắp đặt trên bề mặt phẳng hoặc ray nhôm tản nhiệt.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	HSR-3D70HZN
Số pha của tải	3 Pha
Điện áp ngõ vào (Control)	5...24VDC
Điện áp tải (Load)	24...480VAC
Dòng điện tải định mức	70A
Đặc điểm chuyển mạch	Zero-cross
Tản nhiệt khuyến nghị	HSN120-F (Bán riêng)
Chỉ thị trạng thái	LED Indicator
Dòng điện dò (mạch chính)	20mA
Độ sụt áp tối đa (ON)	1.6V
Phương pháp lắp đặt	Lắp bề mặt (Surface Mount)
Nhiệt độ vận hành	-30...90°C
Tiêu chuẩn	EN, RoHS

Lợi ích khi sử dụng HSR-3D70HZN cho doanh nghiệp

Tiết kiệm chi phí vận hành: Giảm tần suất thay thế linh kiện nhờ độ bền cao hơn nhiều lần so với relay cơ.
Tăng độ chính xác: Lý tưởng cho các ứng dụng điều khiển nhiệt độ khắt khe, tránh hiện tượng vọt lố nhiệt.
Vận hành êm ái: Không gây ra tiếng ồn "tạch tạch" khi đóng ngắt, tạo môi trường làm việc chuyên nghiệp.
An toàn điện: Cách ly hoàn toàn giữa mạch điều khiển (DC) và mạch tải (AC).

Hướng dẫn lắp đặt và sử dụng

Bước 1: Lắp đặt Relay lên một tấm tản nhiệt (Heat sink) phù hợp (như HSN120-F) bằng vít cố định. Lưu ý: Bắt buộc dùng keo tản nhiệt để truyền nhiệt hiệu quả.
Bước 2: Đấu nối nguồn điều khiển 5-24VDC vào hai chân ngõ vào (Input) theo đúng cực tính (+/-).
Bước 3: Đấu nối nguồn điện 3 pha (24-480VAC) và tải vào các chân ngõ ra (Output).
Bước 4: Kiểm tra lại toàn bộ kết nối vít xem đã chặt chẽ chưa để tránh hiện tượng phóng điện do lỏng ốc.
Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị trạng thái để xác nhận relay hoạt động.

Sản phẩm sử dụng chung

Để tối ưu hiệu suất và đảm bảo tuổi thọ cho HSR-3D70HZN, bạn nên kết hợp cùng các sản phẩm sau:

Tản nhiệt HSN120-F: Giải pháp giải nhiệt bắt buộc cho dòng 70A để tránh quá nhiệt gây cháy relay.
Bộ điều khiển nhiệt độ PID: Để điều khiển đóng ngắt SSR theo chu kỳ chính xác.
Aptomat (MCB): Bảo vệ ngắn mạch cho hệ thống tải 3 pha.

Ứng dụng thực tế

Máy ép nhựa, máy đúc áp lực: Điều khiển các vòng nhiệt sưởi quanh lòng khuôn.
Lò sưởi công nghiệp, lò sấy: Điều khiển hệ thống thanh nhiệt 3 pha.
Hệ thống sưởi ấm tòa nhà: Đóng ngắt các bộ sưởi công suất lớn.
Thiết bị đóng gói: Điều khiển thanh hàn nhiệt túi nilon.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi phải dùng tản nhiệt cho HSR-3D70HZN?
Vì SSR tạo ra nhiệt lượng lớn khi dòng điện chạy qua. Nếu không có tản nhiệt, linh kiện bán dẫn bên trong sẽ bị quá nhiệt và hỏng nhanh chóng.

2. Sự khác biệt giữa Zero-cross và Random switching là gì?
Zero-cross chỉ đóng ngắt khi điện áp gần mức 0V, giúp giảm nhiễu điện. Random switching đóng ngắt ngay lập tức khi có tín hiệu, thường dùng cho điều khiển pha.

3. Sản phẩm này có thể điều khiển động cơ 3 pha không?
HSR-3D70HZN chủ yếu thiết kế cho tải điện trở (gia nhiệt). Đối với động cơ (tải cảm), bạn cần cân nhắc thêm mạch bảo vệ hoặc sử dụng khởi động từ phù hợp.

4. Điện áp điều khiển 5VDC có hoạt động ổn định không?
Có, dải điều khiển từ 5-24VDC đều hoạt động tốt, phù hợp với cả PLC và các mạch vi điều khiển.

5. Làm sao để biết Relay đang hoạt động hay bị hỏng?
Quan sát đèn LED chỉ thị. Nếu LED sáng mà tải không chạy, hoặc LED không sáng dù có điện điều khiển, hãy kiểm tra nguồn cấp hoặc dùng đồng hồ VOM đo thông mạch ngõ ra.

6. HSR-3D70HZN có xuất hóa đơn VAT không?
AUT VN cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho mọi đơn hàng sản phẩm Hanyoung Nux.

7. Tuổi thọ của SSR này là bao lâu?
Vì không có tiếp điểm cơ, tuổi thọ SSR gần như vĩnh cửu nếu được tản nhiệt tốt và vận hành trong đúng thông số định mức.

8. Tôi có thể lắp đặt sản phẩm này trong môi trường ẩm ướt không?
Sản phẩm chịu được độ ẩm 45-85%, nhưng nên lắp trong tủ điện để bảo vệ khỏi nước và bụi bẩn công nghiệp.

9. Dòng điện 70A là dòng liên tục hay dòng đỉnh?
Đây là dòng tải định mức tối đa. Để an toàn, bạn nên sử dụng ở mức 60-80% công suất (khoảng 42-56A) để đảm bảo độ bền.

10. Sản phẩm có bảo hành không?
Sản phẩm được bảo hành theo chính sách chính hãng của Hanyoung Nux thông qua AUT VN.

Nguồn tham khảo: Hanyoung Nux Official Website
