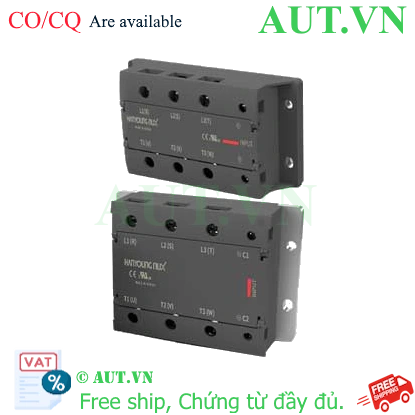

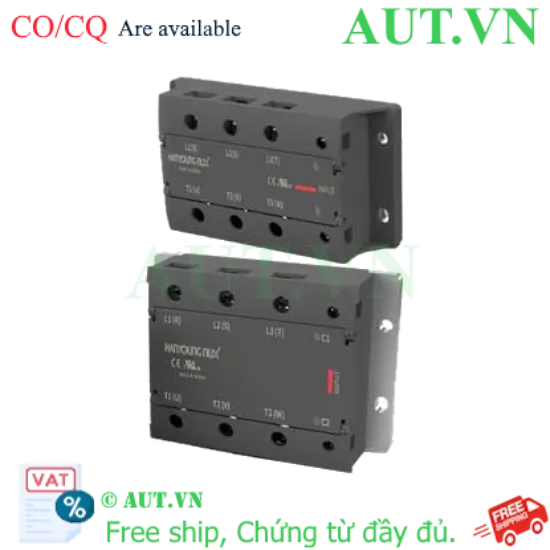

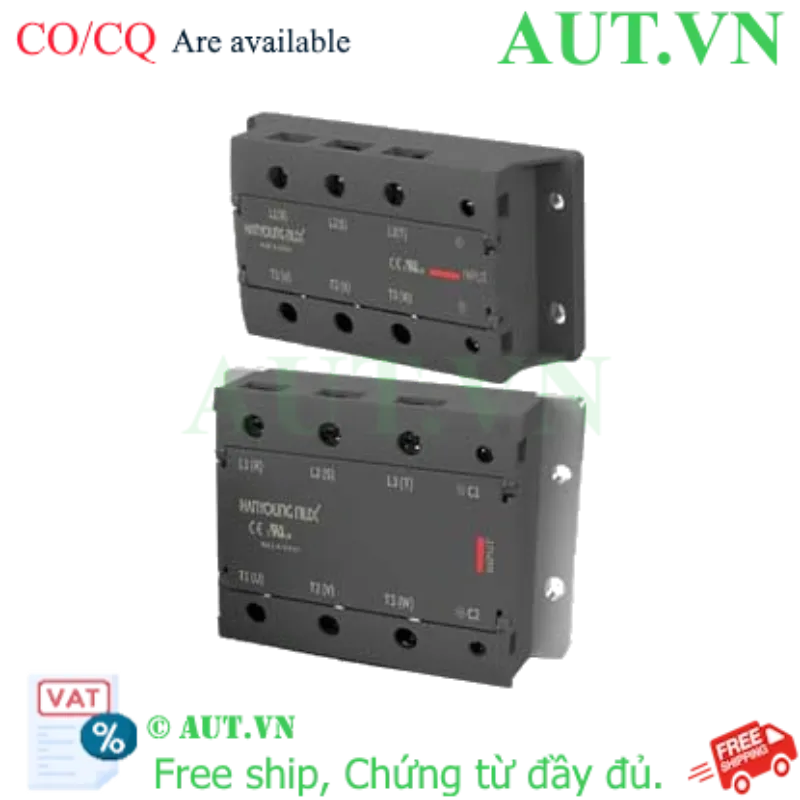

Relay Bán Dẫn 3 Pha Hanyoung Nux HSR-3D70HZT | 70A, 5-24VDC, Zero-Cross

Loại sản phẩm: Relay bán dẫn (SSR) 3 pha công suất lớn từ thương hiệu Hanyoung Nux (Hàn Quốc).
Dòng điện tải cực lớn: 70A - Chuyên dụng cho các thiết bị công nghiệp nặng.
Công nghệ Zero-Cross: Đóng ngắt tại điểm 0V, triệt tiêu nhiễu điện từ (EMI) tối đa.
Điện áp điều khiển: 5...24VDC, tương thích hoàn hảo với PLC và bộ điều khiển PID.
Độ bền vượt trội: Không tiếp điểm cơ khí, không đánh lửa, tuổi thọ cực cao.

nhà chế tạo: Hanyoung Nux

SKU: HSR-3D70HZT

Tải xuống mẫu

Giá cũ: 2.796.318 ₫

Giá bán: 2.330.265 ₫

Số lượng:

Relay Bán Dẫn 3 Pha Hanyoung Nux HSR-3D70HZT: Giải Pháp Điều Khiển Công Suất Cao Chuyên Nghiệp

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát chính xác nhiệt độ và động cơ công suất lớn là yếu tố sống còn. Relay bán dẫn 3 pha Hanyoung Nux HSR-3D70HZT được thiết kế để giải quyết bài toán về độ bền và độ chính xác. Với cơ chế đóng ngắt bằng linh kiện bán dẫn, sản phẩm loại bỏ hoàn toàn hiện tượng mài mòn tiếp điểm, giúp hệ thống vận hành ổn định và an toàn tuyệt đối.

Điểm nổi bật của HSR-3D70HZT

Công nghệ Zero-Cross tiên tiến: Thiết bị tự động chọn thời điểm đóng/ngắt tại điểm điện áp bằng 0, giúp giảm thiểu xung điện đột ngột, bảo vệ các linh kiện điện tử nhạy cảm (như PLC, cảm biến) khỏi nhiễu điện từ.
Khả năng chịu tải mạnh mẽ: Với dòng định mức lên đến 70A, đây là lựa chọn tối ưu cho các hệ thống gia nhiệt, lò sấy, và máy ép nhựa công nghiệp quy mô lớn.
Vận hành siêu êm ái: Khác với relay cơ phát ra tiếng ồn lớn, SSR Hanyoung hoạt động tĩnh lặng, tạo môi trường làm việc chuyên nghiệp.
Phản hồi cực nhanh: Tốc độ đóng ngắt nhanh giúp kiểm soát nhiệt độ chính xác, tránh tình trạng quá nhiệt (overshoot) trong các quy trình đòi hỏi sự khắt khe.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	HSR-3D70HZT
Số pha tải (Output)	3 Pha
Điện áp điều khiển (Input)	5...24VDC
Điện áp tải (Output)	24...480VAC
Dòng điện tải định mức	70A
Phương thức đóng cắt	Zero-Cross (Đóng cắt tại điểm 0)
Dòng rò mạch chính	≤ 20mA
Độ sụt áp khi ON	≤ 1.6V
Nhiệt độ vận hành	-30 đến 90°C
Kích thước (WxHxD)	105.7 x 74.8 x 32.2 mm
Tiêu chuẩn an toàn	EN, RoHS

Nguồn tham khảo: Hanyoung Nux Official Website

Lợi ích khi sử dụng HSR-3D70HZT

Tiết kiệm chi phí bảo trì: Loại bỏ hoàn toàn việc thay thế tiếp điểm cơ khí định kỳ.
Nâng cao độ chính xác: Kiểm soát nhiệt độ ổn định, giúp chất lượng sản phẩm đầu ra đồng nhất.
An toàn cháy nổ: Không phát sinh tia lửa điện, cực kỳ an toàn trong môi trường có khí dễ cháy.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt tản nhiệt: Bắt buộc lắp sản phẩm lên tấm tản nhiệt (Heatsink) và bôi keo tản nhiệt để đảm bảo thiết bị không bị quá nhiệt khi chạy dòng 70A.
Bước 2: Đấu nối ngõ vào (Input): Kết nối nguồn điều khiển (5-24VDC) vào chân Input. Lưu ý đúng cực tính dương (+) và âm (-).
Bước 3: Đấu nối ngõ ra (Output): Đấu nối nguồn điện 3 pha (24-480VAC) vào các chân tải. Siết chặt đầu vít để tránh hiện tượng move điện gây cháy nổ.
Bước 4: Kiểm tra vận hành: Kiểm tra đèn LED chỉ thị trên thân sản phẩm để xác nhận tín hiệu điều khiển đã được nhận.

Sản phẩm sử dụng chung với (isRelatedTo)

Để đạt hiệu quả tối ưu, quý khách nên kết hợp sản phẩm với:

Bộ điều khiển nhiệt độ PID chuyên dụng.
Bộ lập trình PLC (Siemens, Mitsubishi, Omron...).
Tản nhiệt nhôm (Heatsink) và keo tản nhiệt chất lượng cao.
Thiết bị bảo vệ mạch (Aptomat/MCB) 3 pha.

Ứng dụng thực tế (PropertyValue)

Điều khiển thanh nhiệt (Heater) trong lò sấy, lò nướng công nghiệp.
Hệ thống gia nhiệt cho máy ép nhựa, máy đúc áp lực.
Kiểm soát nhiệt độ trong các phòng sạch và phòng thí nghiệm.
Điều khiển các tải điện trở lớn trong sản xuất thực phẩm và hóa chất.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi phải dùng thêm tản nhiệt cho Relay bán dẫn này?
Khác với relay cơ, SSR dẫn điện qua linh kiện bán dẫn nên sẽ tỏa nhiệt đáng kể. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt dẫn đến hỏng hóc hoặc ngắt đột ngột.

2. Công nghệ Zero-cross giúp ích gì cho hệ thống của tôi?
Nó giúp đóng ngắt tại thời điểm điện áp bằng 0, giúp giảm nhiễu điện từ (EMI) cực lớn, bảo vệ các thiết bị điều khiển tinh vi như PLC không bị treo hay lỗi.

3. Tôi có thể dùng Relay này cho tải 1 pha không?
Có, bạn có thể đấu nối để sử dụng 1 pha, nhưng cần kiểm tra kỹ sơ đồ đấu nối để đảm bảo an toàn.

4. Dòng điện 70A có phải là dòng chạy liên tục được không?
70A là dòng định mức. Để đảm bảo tuổi thọ dài nhất, bạn nên sử dụng ở mức 70-80% công suất định mức (khoảng 50-55A) và tản nhiệt thật tốt.

5. Relay này có gây tiếng ồn khi hoạt động không?
Không, sản phẩm hoạt động hoàn toàn tĩnh lặng vì không có các bộ phận cơ khí chuyển động.

6. Điện áp điều khiển 5-24VDC có dùng được cho PLC không?
Hoàn toàn được, đây là dải điện áp chuẩn mà hầu hết các cổng ngõ ra của PLC hiện nay hỗ trợ.

7. Làm sao để biết Relay đang hỏng hay đang hoạt động?
Hãy kiểm tra đèn LED chỉ thị trên thân. Nếu có tín hiệu điều khiển mà đèn không sáng hoặc tải không chạy, có thể relay đã gặp vấn đề.

8. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ hóa đơn VAT và giấy chứng nhận CO/CQ cho sản phẩm chính hãng.

9. Tôi có thể mua hàng tại AUT VN như thế nào?
Bạn có thể đặt hàng trực tiếp qua website aut.vn hoặc liên hệ Hotline/Zalo 0968.053.025 để được hỗ trợ nhanh nhất.

10. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Hanyoung Nux tại hệ thống AUT VN.
