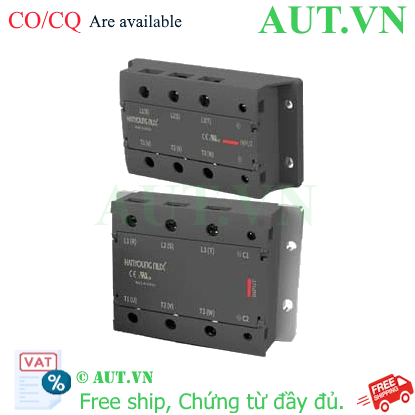

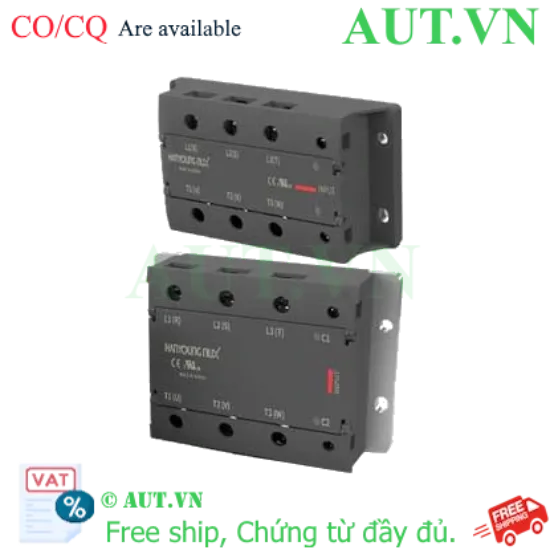

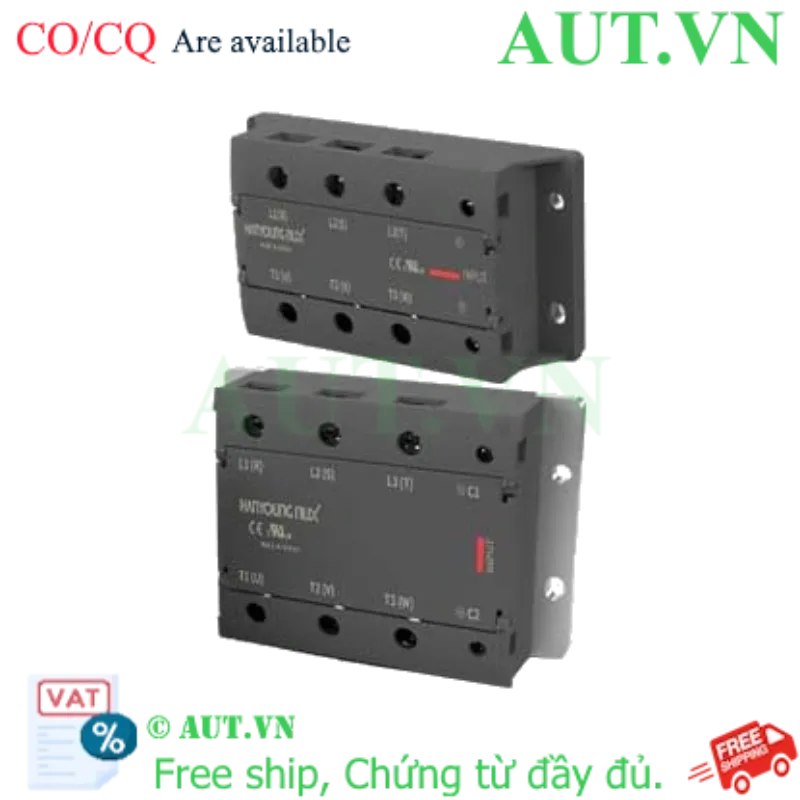

Giới thiệu Relay bán dẫn 3 pha Hanyoung Nux HSR-3D70LZN
Relay bán dẫn 3 pha Hanyoung Nux HSR-3D70LZN là giải pháp đóng ngắt điện tử (Solid State Relay - SSR) thế hệ mới, được thiết kế chuyên dụng để thay thế hoàn toàn các dòng relay cơ truyền thống trong môi trường công nghiệp khắc nghiệt. Sử dụng linh kiện bán dẫn tiên tiến, thiết bị loại bỏ hoàn toàn hiện tượng đánh lửa và mài mòn tiếp điểm vật lý, giúp hệ thống vận hành ổn định tuyệt đối.
Với dòng tải định mức lên đến 70A, HSR-3D70LZN là lựa chọn hàng đầu cho các hệ thống điều khiển nhiệt độ chính xác, các dây chuyền tự động hóa và các thiết bị gia nhiệt công suất lớn đòi hỏi tốc độ phản hồi cực nhanh và độ tin cậy cao.
Điểm nổi bật của Hanyoung Nux HSR-3D70LZN
- Công nghệ Zero-cross tiên tiến: Thiết bị chỉ thực hiện đóng ngắt khi điện áp xoay chiều đi qua điểm 0V. Điều này giúp giảm thiểu tối đa xung nhiễu điện từ (EMI), bảo vệ an toàn cho PLC, bộ điều khiển PID và các cảm biến nhạy cảm.
- Độ bền vượt thời gian: Nhờ cấu tạo không có bộ phận cơ khí chuyển động, thiết bị loại bỏ rủi ro cháy tiếp điểm, giúp giảm thiểu tối đa chi phí bảo trì và thay thế định kỳ.
- Tốc độ đóng ngắt siêu tốc: Khả năng chuyển mạch ở mức micro-giây cho phép kiểm soát chính xác các chu kỳ nhiệt, cực kỳ quan trọng trong các ứng dụng gia nhiệt yêu cầu độ ổn định cao.
- Thiết kế an toàn & trực quan: Vỏ thiết bị đạt chuẩn công nghiệp, tích hợp đèn LED chỉ thị trạng thái giúp kỹ thuật viên dễ dàng giám sát vận hành trực tiếp.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | HSR-3D70LZN |
| Số pha của tải | 3 Pha (3-Phase) |
| Điện áp điều khiển (Input) | 5...24VDC |
| Điện áp tải (Output) | 24...240VAC |
| Dòng điện tải định mức | 70A |
| Kiểu chuyển mạch | Zero-cross (Đóng ngắt tại điểm 0V) |
| Tản nhiệt khuyến nghị | HSN120-F (Bán rời) |
| Chỉ thị trạng thái | Đèn LED Indicator |
| Độ sụt áp khi ON (Max) | 1.6V |
| Nhiệt độ vận hành | -30 đến 90°C |
| Tiêu chuẩn bảo vệ | EN, RoHS |
Nguồn tham khảo: Hanyoung Nux Official Website
Lợi ích khi sử dụng Relay bán dẫn Hanyoung Nux
- Tối ưu chi phí vận hành: Giảm thiểu chi phí bảo trì và thay thế linh kiện nhờ tuổi thọ cực cao của công nghệ bán dẫn.
- An toàn tuyệt đối cho hệ thống: Không phát sinh tia lửa điện, cực kỳ an toàn khi sử dụng trong các môi trường dễ cháy nổ.
- Kiểm soát nhiệt độ chính xác: Khả năng đóng ngắt tốc độ cao kết hợp hoàn hảo với bộ điều khiển PID để duy trì mức nhiệt ổn định, tránh biến động.
- Môi trường điện sạch: Công nghệ Zero-cross giúp giảm nhiễu điện từ, tránh lỗi cho các cảm biến và thiết bị đo lường nhạy cảm xung quanh.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt bộ tản nhiệt: Do dòng tải lên đến 70A sẽ sinh nhiệt rất lớn, bắt buộc phải lắp bộ tản nhiệt (ví dụ Hanyoung HSN120-F) và sử dụng keo tản nhiệt chuyên dụng để đảm bảo hiệu quả.
- Bước 2: Đấu nối ngõ vào (Control): Kết nối nguồn DC (5-24V) từ PLC hoặc bộ điều khiển vào các cực ngõ vào. Lưu ý đấu đúng cực (+) và (-) để tránh hỏng thiết bị.
- Bước 3: Đấu nối ngõ ra (Load): Đấu nối nguồn điện 3 pha vào các cực tải tương ứng. Lưu ý siết chặt các đầu dây để tránh hiện tượng phóng điện tiếp xúc gây chập cháy.
- Bước 4: Kiểm tra vận hành: Cấp nguồn điều khiển và quan sát đèn LED chỉ thị. Nếu đèn sáng và tải hoạt động đúng chu kỳ là đã lắp đặt thành công.
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo hiệu suất và tuổi thọ cao nhất cho SSR, quý khách nên kết hợp với:
- Bộ tản nhiệt Hanyoung HSN120-F: Giải nhiệt nhanh, bảo vệ SSR khỏi tình trạng quá nhiệt.
- Bộ điều khiển nhiệt độ PID: Tối ưu hóa chu kỳ đóng ngắt để duy trì nhiệt độ ổn định.
- Thiết bị bảo vệ điện (MCB/Cầu chì): Bảo vệ mạch động lực khỏi các sự cố ngắn mạch.
Ứng dụng thực tế (Application)
Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Ngành nhựa: Gia nhiệt máy ép nhựa, máy đùn nhựa, máy thổi chai.
- Ngành thực phẩm: Điều khiển lò sấy, lò nướng, hệ thống gia nhiệt thực phẩm công nghiệp.
- Ngành hóa chất: Kiểm soát nhiệt độ bồn chứa, hệ thống gia nhiệt dung dịch hóa chất.
- Ngành bao bì: Điều khiển thanh hàn nhiệt trong các máy đóng gói tự động.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi bắt buộc phải sử dụng tản nhiệt cho HSR-3D70LZN?
Vì dòng tải lên đến 70A sẽ sinh ra nhiệt năng cực lớn trên linh kiện bán dẫn. Nếu không có tản nhiệt phù hợp, SSR sẽ bị quá nhiệt dẫn đến cháy nổ ngay lập tức.
2. Chế độ Zero-cross có tác dụng gì cụ thể?
Nó giúp thiết bị đóng ngắt đúng thời điểm điện áp xoay chiều đi qua điểm 0V, giúp triệt tiêu xung nhiễu điện từ (EMI), bảo vệ PLC và các thiết bị điều khiển không bị treo hoặc lỗi.
3. Tôi có thể sử dụng Relay này để điều khiển Motor không?
Sản phẩm này được tối ưu nhất cho tải trở (như điện trở nhiệt). Nếu dùng cho tải cảm (như Motor), bạn cần lắp thêm mạch bảo vệ hoặc mạch dập xung để tránh hư hỏng.
4. Điện áp điều khiển vào bao nhiêu là chuẩn?
Bạn có thể sử dụng nguồn DC trong khoảng từ 5V đến 24V (ví dụ từ ngõ ra của PLC) để kích hoạt thiết bị.
5. Sự khác biệt lớn nhất giữa SSR và Relay cơ là gì?
SSR không có tiếp điểm cơ khí nên không gây tiếng ồn, không đánh lửa, tốc độ đóng ngắt cực nhanh và tuổi thọ cao hơn rất nhiều so với relay cơ.
6. Đèn LED trên thiết bị dùng để làm gì?
Đèn LED dùng để báo hiệu trạng thái đóng ngắt. Khi có tín hiệu kích vào ngõ vào, đèn sẽ sáng báo hiệu thiết bị đang dẫn điện.
7. Sản phẩm tại AUT VN có phải hàng chính hãng không?
AUT VN cam kết cung cấp sản phẩm Hanyoung Nux chính hãng 100%, đầy đủ chứng chỉ CO/CQ cho khách hàng.
8. HSR-3D70LZN có đạt các tiêu chuẩn an toàn quốc tế không?
Có, sản phẩm đạt tiêu chuẩn RoHS và EN, đảm bảo an toàn cho cả người dùng và môi trường.
9. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo đúng tiêu chuẩn của nhà sản xuất Hanyoung Nux khi mua tại AUT VN.
10. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng tư vấn và hỗ trợ giải pháp kỹ thuật cho khách hàng sau khi mua hàng.
