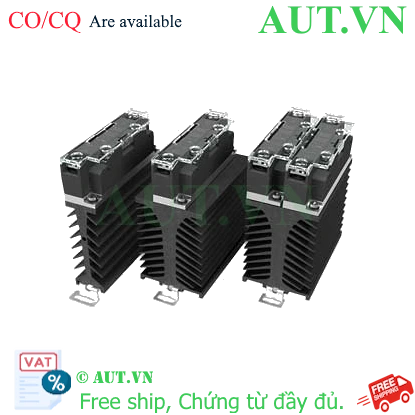

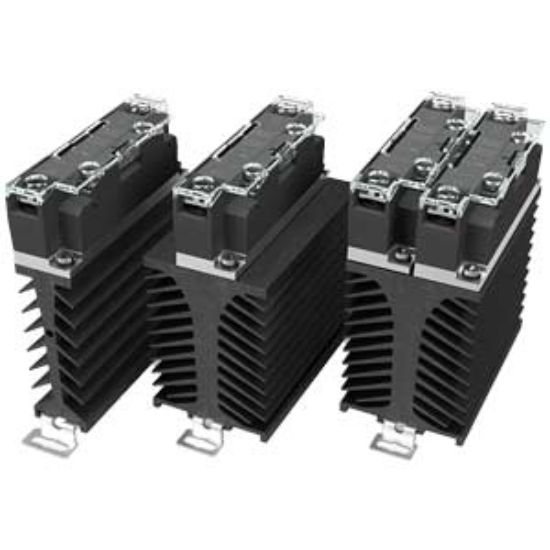

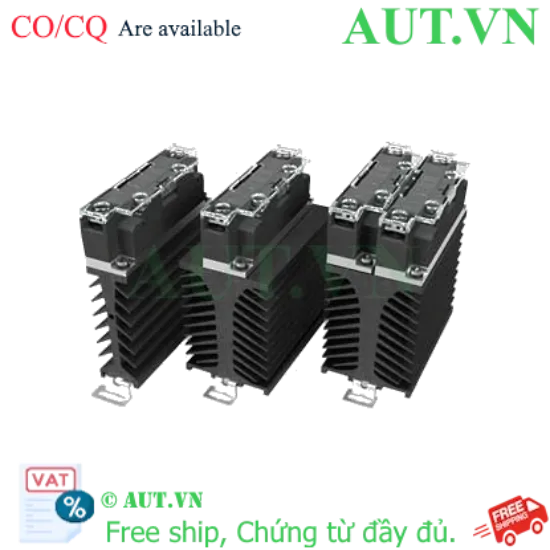

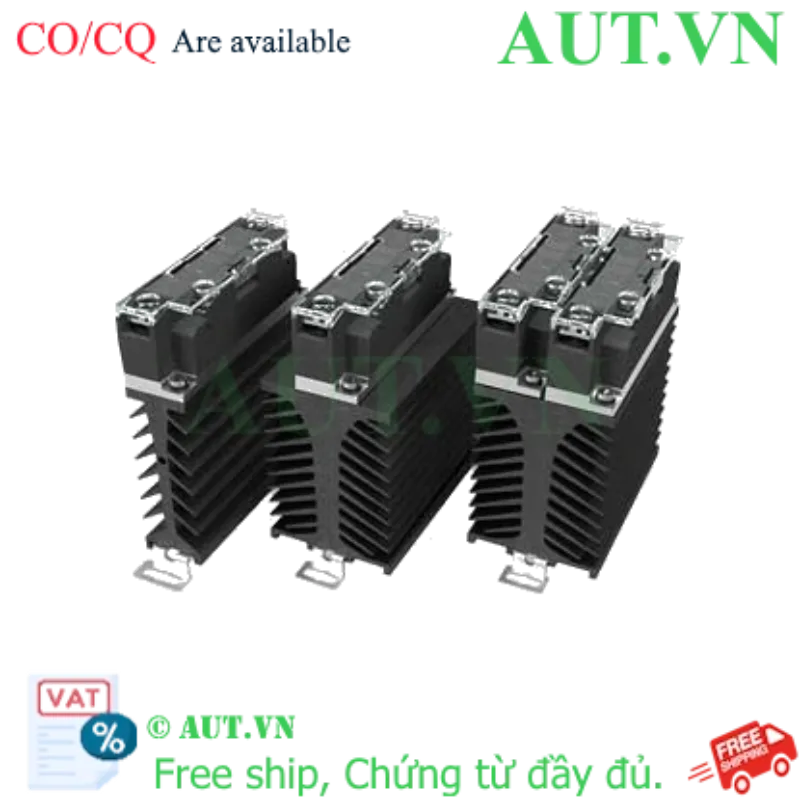

Relay Bán Dẫn Hanyoung Nux HSR-SLD15HZN1C - 15A, 1 Pha, Zero-Cross

Dòng điện tải: 15A (Ổn định, bền bỉ)
Điện áp tải: 24...480VAC (Phạm vi rộng)
Điện áp điều khiển: 5...24VDC (Tương thích nhiều PLC)
Chế độ chuyển mạch: Zero-cross (Triệt tiêu nhiễu điện từ)
Lắp đặt: Thanh ray DIN tiện lợi, thiết kế nhỏ gọn

nhà chế tạo: Hanyoung Nux

SKU: HSR-SLD15HZN1C

Tải xuống mẫu

Giá cũ: 199.962 ₫

Giá bán: 166.635 ₫

Số lượng:

Giới thiệu về Relay Bán Dẫn Hanyoung Nux HSR-SLD15HZN1C

Relay bán dẫn Hanyoung Nux HSR-SLD15HZN1C (Solid State Relay - SSR) là giải pháp đóng ngắt điện tử hiện đại, được thiết kế đặc biệt cho các thiết bị gia nhiệt và điều khiển công nghiệp. Khác với relay cơ truyền thống, HSR-SLD15HZN1C không sử dụng tiếp điểm vật lý, giúp loại bỏ hoàn toàn hiện tượng đánh lửa, mài mòn tiếp điểm, từ đó kéo dài tuổi thọ thiết bị và tăng cường độ an toàn cho hệ thống điện của bạn.

Điểm nổi bật của sản phẩm

Công nghệ Zero-cross: Tự động đóng ngắt tại điểm điện áp bằng 0, giúp giảm thiểu tối đa nhiễu điện từ (EMI) và bảo vệ thiết bị tải nhạy cảm.
Độ bền vượt trội: Không có bộ phận chuyển động cơ học, cho phép đóng ngắt hàng triệu lần mà không bị suy giảm hiệu suất.
Kích thước tối ưu: Thiết kế mỏng, dễ dàng lắp đặt trên thanh ray DIN, giúp tiết kiệm không gian trong tủ điện.
Điều khiển linh hoạt: Dải điện áp ngõ vào rộng từ 5-24VDC, dễ dàng kết nối với các bộ điều khiển PID, PLC hoặc vi điều khiển.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	HSR-SLD15HZN1C
Số pha của tải	1 pha
Điện áp điều khiển (Input)	5...24VDC
Điện áp tải (Output)	24...480VAC
Dòng điện tải định mức	15A
Đặc điểm chuyển mạch	Zero-cross (Điểm không)
Chỉ thị trạng thái	LED Indicator
Dòng điện dò mạch chính	20mA
Độ sụt áp tối đa khi ON	1.6V
Phương pháp lắp đặt	Lắp thanh ray DIN (DIN Rail)
Nhiệt độ vận hành	-30...80°C
Tiêu chuẩn chất lượng	CE, UL
Kích thước (WxHxD)	22.4mm x 99mm x 98.5mm

Lợi ích khi sử dụng HSR-SLD15HZN1C

Tăng tuổi thọ hệ thống: Loại bỏ mài mòn cơ học, giảm chi phí bảo trì và thay thế định kỳ.
Hoạt động êm ái: Không gây ra tiếng "tạch tạch" khi đóng ngắt, phù hợp cho các môi trường yêu cầu yên tĩnh.
Độ chính xác cao: Tốc độ phản hồi cực nhanh, lý tưởng cho các ứng dụng điều khiển nhiệt độ chính xác (PID).
An toàn tuyệt đối: Cách ly điện áp điều khiển và điện áp tải, bảo vệ an toàn cho người vận hành và thiết bị điều khiển.

Hướng dẫn sử dụng và lắp đặt

Bước 1: Lắp Relay lên thanh ray DIN trong tủ điện, đảm bảo thiết bị được cố định chắc chắn.
Bước 2: Đấu nối ngõ vào (Input) 5-24VDC từ PLC hoặc bộ điều khiển vào các chân tương ứng (Chú ý đúng cực tính +/-).
Bước 3: Đấu nối ngõ ra (Output) vào tải 1 pha (24-480VAC).
Bước 4: Nếu tải hoạt động ở cường độ cao, bắt buộc lắp thêm tản nhiệt (Heat sink) để tránh quá nhiệt gây hỏng thiết bị.
Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận trạng thái hoạt động.

Sản phẩm sử dụng chung

Để đạt hiệu quả tối đa, HSR-SLD15HZN1C nên được kết hợp cùng các phụ kiện sau:

Tản nhiệt (Heat Sink): Cực kỳ quan trọng để giải nhiệt cho SSR khi chạy tải lớn.
Thanh ray DIN: Các mã PFP-100N, PFP-100N2, PFP-50N, R99-12.
Bộ điều khiển nhiệt độ PID: Để điều khiển đóng ngắt SSR theo chu kỳ chính xác.

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Điều khiển điện trở gia nhiệt trong lò nướng công nghiệp, máy sấy.
Hệ thống điều khiển nhiệt độ trong sản xuất nhựa, ép nhựa.
Điều khiển bật/tắt đèn công suất lớn trong nhà xưởng.
Các hệ thống tự động hóa yêu cầu đóng ngắt tần suất cao.

Câu hỏi thường gặp (FAQ)

1. Relay bán dẫn SSR khác gì với relay cơ?
SSR không có tiếp điểm cơ học, dùng linh kiện bán dẫn để đóng ngắt, nên không gây tia lửa điện, không tiếng ồn và tuổi thọ cao hơn nhiều lần.

2. Tại sao tôi cần lắp tản nhiệt cho HSR-SLD15HZN1C?
Khi hoạt động, các linh kiện bán dẫn tỏa nhiệt. Nếu không có tản nhiệt, nhiệt độ tăng cao sẽ làm hỏng relay hoặc kích hoạt chế độ bảo vệ ngắt mạch.

3. Zero-cross là gì và có tác dụng gì?
Đây là tính năng chỉ cho phép đóng mạch khi điện áp xoay chiều đi qua điểm 0V, giúp giảm nhiễu điện từ cho các thiết bị xung quanh.

4. Thiết bị này có điều khiển được tải 3 pha không?
Model HSR-SLD15HZN1C là loại 1 pha. Để điều khiển 3 pha, bạn cần dùng 3 relay đơn lẻ hoặc model SSR 3 pha chuyên dụng.

5. Điện áp 5-24VDC là bắt buộc hay có thể thay đổi?
Đây là dải điện áp ngõ vào. Bạn có thể dùng bất kỳ nguồn DC nào trong khoảng từ 5V đến 24V để kích hoạt relay.

6. Sản phẩm có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Hanyoung Nux và hỗ trợ kỹ thuật từ AUT VN.

7. Làm sao để biết Relay đang hoạt động?
Bạn hãy quan sát đèn LED Indicator trên thân thiết bị. Khi đèn sáng, nghĩa là ngõ ra đang ở trạng thái ON.

8. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cam kết cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho mọi đơn hàng.

9. Tôi có thể lắp nhiều Relay trên một thanh ray không?
Hoàn toàn được. Thiết kế chuẩn DIN rail cho phép bạn lắp nhiều thiết bị cạnh nhau một cách gọn gàng.

10. Dòng 15A là dòng liên tục hay dòng đỉnh?
Đây là dòng định mức. Tuy nhiên, để đảm bảo an toàn và bền bỉ, bạn nên sử dụng tải ở mức 70-80% công suất định mức.

Nguồn tham khảo: Hanyoung Nux Official Website
