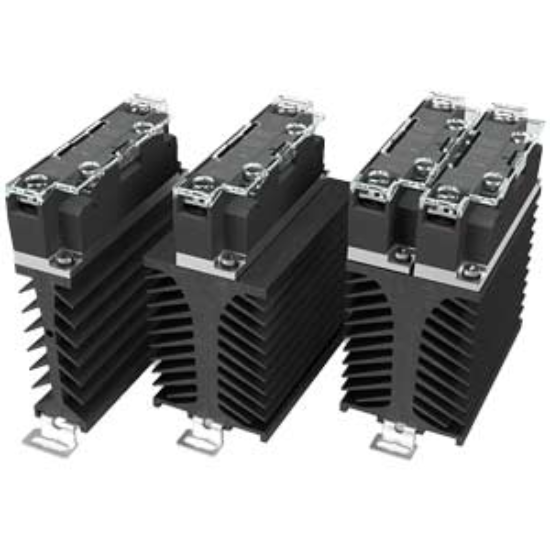

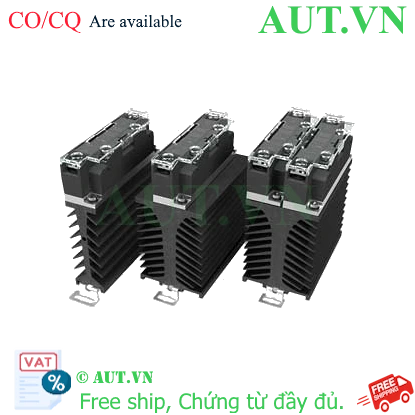

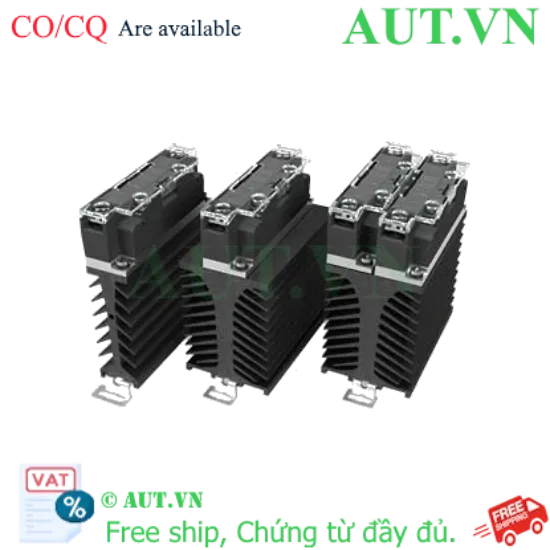

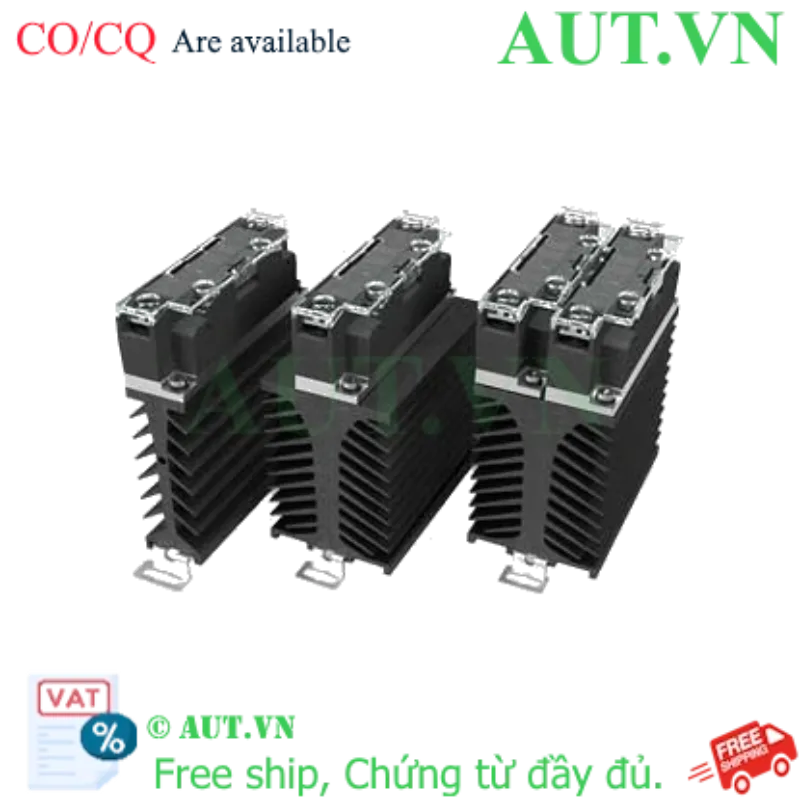

Giới thiệu Relay Bán Dẫn Hanyoung Nux HSR-SLD25HZS1C
Bạn đang tìm kiếm một giải pháp đóng ngắt điện tử tốc độ cao, bền bỉ và không gây nhiễu cho hệ thống điều khiển nhiệt độ? Relay bán dẫn (SSR) Hanyoung Nux HSR-SLD25HZS1C chính là lựa chọn hàng đầu. Khác với các dòng rơ le cơ truyền thống thường bị mài mòn tiếp điểm và gây nhiễu điện từ, model HSR-SLD25HZS1C sử dụng công nghệ bán dẫn tiên tiến, giúp quá trình đóng ngắt diễn ra chính xác tuyệt đối và có tuổi thọ cực cao.
Sản phẩm được thiết kế chuyên dụng cho các ứng dụng công nghiệp đòi hỏi tần suất đóng ngắt lớn, đặc biệt là trong các hệ thống điều khiển PID nhiệt độ yêu cầu sự ổn định khắt khe.
Điểm nổi bật của HSR-SLD25HZS1C
- Chuyển mạch Zero-cross thông minh: Tối ưu hóa thời điểm đóng ngắt tại điểm 0 của điện áp xoay chiều, giúp bảo vệ an toàn cho các thiết bị điện tử nhạy cảm (PLC, bộ điều khiển) trong cùng hệ thống.
- Giải pháp nhiệt All-in-one: Không cần mua thêm phụ kiện rời, model này đã tích hợp sẵn bộ tản nhiệt cao cấp, đảm bảo thiết bị luôn vận hành ổn định ở tải 25A liên tục.
- Thiết kế tối ưu không gian: Chuẩn lắp thanh ray DIN giúp việc lắp đặt trong tủ điện trở nên gọn gàng, chuyên nghiệp và cực kỳ nhanh chóng.
- Độ tin cậy công nghiệp: Loại bỏ hoàn toàn rủi ro đánh lửa và tình trạng cháy tiếp điểm nhờ cơ chế không có bộ phận chuyển động cơ học.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | HSR-SLD25HZS1C |
| Thương hiệu | Hanyoung Nux (Hàn Quốc) |
| Số pha tải | 1 Pha (Single Phase) |
| Điện áp điều khiển (Input) | 5...24VDC |
| Điện áp tải (Load Voltage) | 24...480VAC |
| Dòng điện tải cực đại | 25A |
| Kiểu chuyển mạch | Zero-cross (Chuyển mạch điểm không) |
| Tản nhiệt | Đã tích hợp sẵn (Built-in Heat sink) |
| Chỉ thị trạng thái | Đèn LED hiển thị ON/OFF |
| Dòng rò tối đa (Leakage Current) | 20mA |
| Độ sụt áp khi dẫn (On-state Voltage Drop) | ≤ 1.6V |
| Phương pháp lắp đặt | Thanh ray DIN (DIN Rail Mount) |
| Nhiệt độ vận hành | -30 đến 80°C |
| Tiêu chuẩn an toàn | CE, UL |
| Kích thước (RxCxS) | 22.4mm x 99mm x 98.5mm |
Nguồn tham khảo: Hanyoung Nux Official Website
Lợi ích khi đầu tư Relay Hanyoung Nux HSR-SLD25HZS1C
- Tối ưu chi phí vận hành: Tuổi thọ linh kiện bán dẫn cực cao giúp giảm thiểu tối đa chi phí thay thế và thời gian dừng máy (downtime).
- Bảo vệ hệ thống điều khiển: Khả năng cách ly điện áp hoàn hảo giữa mạch điều khiển và mạch tải, đảm bảo an toàn tuyệt đối cho PLC.
- Kiểm soát nhiệt độ chính xác: Phản ứng đóng ngắt cực nhanh giúp duy trì nhiệt độ ổn định cho các quy trình công nghiệp nhạy cảm.
- Môi trường làm việc yên tĩnh: Không gây tiếng ồn cơ học, phù hợp cho các nhà máy yêu cầu tiêu chuẩn môi trường cao.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt cơ khí: Gắn thiết bị lên thanh ray DIN trong tủ điện. Lưu ý để không gian xung quanh thông thoáng để tối ưu hiệu quả tản nhiệt.
- Bước 2: Đấu nối mạch điều khiển: Kết nối nguồn điều khiển (5-24VDC) vào hai chân Input (+ và -) theo đúng cực tính.
- Bước 3: Đấu nối mạch tải: Kết nối thiết bị tiêu thụ (vòng nhiệt, điện trở...) vào hai chân Output theo điện áp định mức (24-480VAC).
- Bước 4: Kiểm tra kết nối: Siết chặt các đầu vít đấu nối để tránh hiện tượng move điện gây phát nhiệt cục bộ.
- Bước 5: Vận hành: Cấp nguồn và quan sát đèn LED trên thân SSR để xác nhận trạng thái đóng ngắt.
Sản phẩm sử dụng kết hợp
Để đạt hiệu quả cao nhất, sản phẩm nên được dùng chung với:
- Bộ điều khiển nhiệt độ PID: Đảm bảo thuật toán đóng ngắt chính xác.
- Bộ nguồn DC 24V: Cung cấp điện áp điều khiển ổn định.
- Cảm biến nhiệt độ (Pt100/Thermocouple): Phản hồi dữ liệu thực tế.
- Thanh ray DIN: Phụ kiện lắp đặt tủ điện chuyên nghiệp.
Ứng dụng thực tế (Application)
- Công nghiệp nhựa: Điều khiển nhiệt độ máy ép nhựa, máy đùn.
- Ngành thực phẩm: Lò sấy, lò nướng công nghiệp, hệ thống giữ nhiệt.
- Ngành hóa chất: Kiểm soát nhiệt độ bồn chứa.
- Hệ thống HVAC: Gia nhiệt trong các hệ thống điều hòa trung tâm.
Câu hỏi thường gặp (FAQ)
1. Tại sao nên dùng SSR thay vì Relay cơ cho điều khiển nhiệt?
SSR có tốc độ đóng ngắt nhanh, không có tiếp điểm cơ học nên không bị mòn, không gây tiếng ồn và không đánh lửa, giúp kiểm soát nhiệt độ cực kỳ chính xác.
2. Công nghệ Zero-cross giúp ích gì?
Nó giúp relay đóng ngắt đúng tại điểm 0V của chu kỳ AC, giúp giảm nhiễu điện từ (EMI) cho toàn bộ hệ thống điện.
3. Model này có cần mua thêm tản nhiệt không?
Không, mã HSR-SLD25HZS1C đã được tích hợp sẵn bộ tản nhiệt trong thiết kế.
4. Tôi có thể dùng Relay này điều khiển Motor không?
Sản phẩm tối ưu nhất cho tải trở (gia nhiệt). Nếu dùng cho tải cảm (motor), bạn cần tính toán dòng khởi động và lắp thêm thiết bị bảo vệ.
5. Điện áp điều khiển bao nhiêu là phù hợp?
Bạn có thể dùng bất kỳ nguồn DC nào trong dải 5-24VDC để kích hoạt relay.
6. Tại sao đèn LED sáng nhưng tải không chạy?
Hãy kiểm tra lại nguồn cấp cho tải (mạch AC) hoặc kiểm tra thiết bị tải (vòng nhiệt) có bị đứt hay không.
7. Sản phẩm chịu được nhiệt độ bao nhiêu?
Thiết bị vận hành tốt trong dải nhiệt độ từ -30°C đến 80°C.
8. Làm sao để biết relay đang hoạt động?
Khi nhận tín hiệu điều khiển, đèn LED trên thân thiết bị sẽ sáng lên báo hiệu trạng thái dẫn điện.
9. Relay này có cần bảo trì không?
Hầu như không cần bảo trì vì không có bộ phận chuyển động, chỉ cần kiểm tra định kỳ độ chặt của các đầu vít.
10. Mua hàng tại AUT VN có uy tín không?
Tại AUT VN, chúng tôi cam kết hàng chính hãng Hanyoung Nux, đầy đủ CO/CQ và bảo hành uy tín.
Cam Kết Chất Lượng từ AUT VN
AUT VN cam kết mang đến cho khách hàng:
- 100% Hàng Chính Hãng.
- Xuất hóa đơn VAT hợp pháp.
- Cung cấp đầy đủ CO/CQ cho mọi đơn hàng.
- Giá thành cạnh tranh nhất thị trường.
- Bảo hành chính hãng theo tiêu chuẩn nhà sản xuất.
- Hỗ trợ kỹ thuật, hướng dẫn cài đặt miễn phí.
