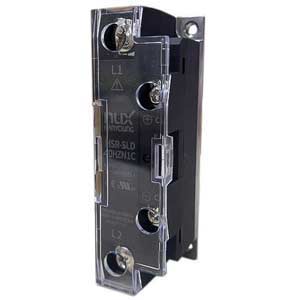

Relay bán dẫn Hanyoung Nux HSR-SLD40HZN1C | 1 Pha - 40A - Chuyển mạch Zero-Cross

Thương hiệu: Hanyoung Nux (Hàn Quốc)
Dòng điện tải: 40A (1 Pha)
Điện áp điều khiển: 5...24VDC
Điện áp tải: 24...480VAC
Đặc điểm: Chuyển mạch Zero-cross giảm nhiễu, lắp thanh ray DIN tiện lợi

nhà chế tạo: Hanyoung Nux

SKU: HSR-SLD40HZN1C

Tải xuống mẫu

Giá cũ: 294.462 ₫

Giá bán: 245.385 ₫

Số lượng:

Relay bán dẫn Hanyoung Nux HSR-SLD40HZN1C: Giải pháp đóng ngắt công nghiệp bền bỉ

Trong các hệ thống điều khiển nhiệt độ và tự động hóa công nghiệp, việc lựa chọn thiết bị đóng ngắt chính xác và bền bỉ là yếu tố then chốt. Relay bán dẫn Hanyoung Nux HSR-SLD40HZN1C (SSR) là dòng rơ le bán dẫn 1 pha cao cấp, được thiết kế đặc biệt để thay thế các relay cơ truyền thống, loại bỏ hiện tượng đánh lửa và gia tăng tuổi thọ hệ thống.

Điểm nổi bật của HSR-SLD40HZN1C

Công nghệ Zero-Cross: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu nhiễu điện từ (EMI) và bảo vệ thiết bị tải nhạy cảm.
Độ bền vượt trội: Không có tiếp điểm cơ học, không gây mòn, không phát ra tiếng ồn khi vận hành.
Thiết kế tối ưu: Lắp đặt dễ dàng trên thanh ray DIN, tiết kiệm không gian tủ điện.
Khả năng chịu tải cao: Dòng tải lên đến 40A, phù hợp cho nhiều ứng dụng gia nhiệt công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	HSR-SLD40HZN1C
Số pha tải	1 Pha
Điện áp ngõ vào (Điều khiển)	5...24VDC
Điện áp tải (Ngõ ra)	24...480VAC
Dòng điện tải định mức	40A
Kiểu chuyển mạch	Zero-cross (Điểm không)
Chỉ thị trạng thái	LED Indicator
Dòng rò mạch chính	20mA
Sụt áp tối đa (khi ON)	1.6V
Phương pháp lắp đặt	Lắp thanh ray DIN
Nhiệt độ vận hành	-30...80°C
Tiêu chuẩn chất lượng	CE, UL

Lợi ích khi sử dụng Relay bán dẫn Hanyoung

Tăng tuổi thọ thiết bị: Do không có sự mài mòn cơ học, sản phẩm có chu kỳ đóng ngắt gần như vô hạn.
Vận hành an toàn: Không gây tia lửa điện, an toàn tuyệt đối trong môi trường dễ cháy nổ.
Độ chính xác cao: Tốc độ đáp ứng nhanh, lý tưởng cho các bộ điều khiển PID yêu cầu đóng ngắt liên tục.
Tiết kiệm chi phí bảo trì: Giảm thiểu thời gian dừng máy để thay thế rơ le hỏng.

Hướng dẫn sử dụng và lắp đặt

Bước 1: Gắn Relay HSR-SLD40HZN1C lên thanh ray DIN trong tủ điện.
Bước 2: Kết nối nguồn điều khiển (5-24VDC) vào chân ngõ vào (Input). Lưu ý đúng cực âm (-) và dương (+).
Bước 3: Đấu nối tải (thiết bị gia nhiệt, motor...) vào chân ngõ ra (Output) theo sơ đồ 1 pha.
Bước 4: Quan trọng: Lắp thêm tản nhiệt (Heat sink) nếu dòng tải vận hành thực tế cao để tránh quá nhiệt gây hỏng thiết bị.
Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận trạng thái hoạt động.

Sản phẩm sử dụng chung

Để hệ thống vận hành tối ưu, bạn nên kết hợp HSR-SLD40HZN1C với:

Tản nhiệt nhôm chuyên dụng cho SSR.
Bộ điều khiển nhiệt độ PID (Temperature Controller).
Thanh ray DIN (PFP-100N, PFP-50N).
CB bảo vệ quá tải cho mạch động lực.

Ứng dụng thực tế

Relay bán dẫn Hanyoung Nux HSR-SLD40HZN1C được ứng dụng rộng rãi trong:

Điều khiển thanh gia nhiệt trong lò sấy công nghiệp.
Máy ép nhựa, máy đóng gói thực phẩm.
Hệ thống sưởi ấm tự động trong nhà kính.
Điều khiển các tải điện trở công suất lớn.

Câu hỏi thường gặp (FAQ)

1. Relay bán dẫn HSR-SLD40HZN1C khác gì so với relay cơ?
Relay bán dẫn không dùng tiếp điểm cơ học nên không gây tia lửa điện, không tiếng ồn và tốc độ đóng ngắt nhanh hơn nhiều lần, giúp tăng tuổi thọ hệ thống.

2. Tôi có bắt buộc phải dùng tản nhiệt không?
Có, đối với dòng tải cao (thường trên 10A), việc sử dụng tản nhiệt là bắt buộc để giải nhiệt cho linh kiện bán dẫn bên trong, tránh việc relay bị ngắt do quá nhiệt.

3. Chức năng Zero-cross là gì và tại sao nó quan trọng?
Zero-cross giúp relay chỉ đóng ngắt khi điện áp AC ở mức gần 0V. Điều này giúp giảm sốc điện cho tải và hạn chế nhiễu điện từ cho các thiết bị xung quanh.

4. Điện áp điều khiển 5-24VDC có thể dùng cho PLC không?
Hoàn toàn được. Hầu hết các PLC hiện nay xuất tín hiệu 24VDC, rất phù hợp để điều khiển trực tiếp model này.

5. Sản phẩm này có chịu được môi trường nóng không?
Sản phẩm hoạt động tốt từ -30 đến 80°C, tuy nhiên khi hoạt động ở nhiệt độ cao, bạn cần đảm bảo thông gió tốt trong tủ điện.

6. Tại sao LED sáng nhưng tải không chạy?
Hãy kiểm tra lại nguồn cấp cho tải (24-480VAC) và kiểm tra xem cầu chì hoặc CB bảo vệ có bị ngắt hay không.

7. HSR-SLD40HZN1C có hỗ trợ điều khiển PWM không?
Có, nhờ tốc độ đóng ngắt nhanh, sản phẩm này lý tưởng cho điều khiển PWM thông qua bộ điều khiển PID.

8. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ cho tất cả sản phẩm Hanyoung Nux chính hãng.

9. Cách phân biệt hàng chính hãng Hanyoung Nux?
Hàng chính hãng có tem nhãn rõ ràng, độ hoàn thiện cao, thông số in sắc nét và được phân phối bởi các đơn vị uy tín như AUT VN.

10. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Hanyoung Nux.

Nguồn tham khảo: Hanyoung Nux Official Website
