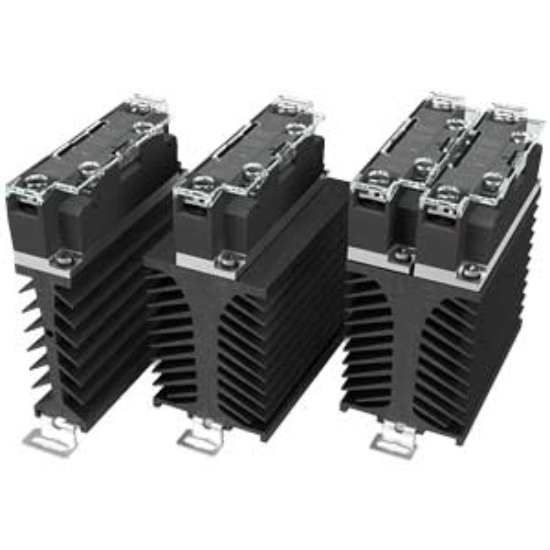

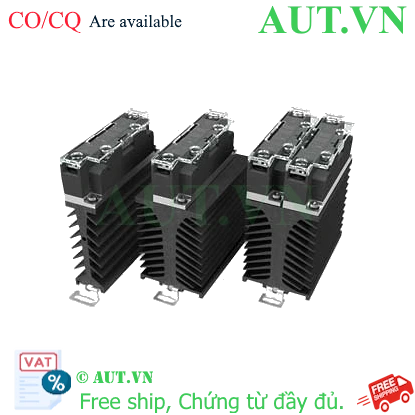

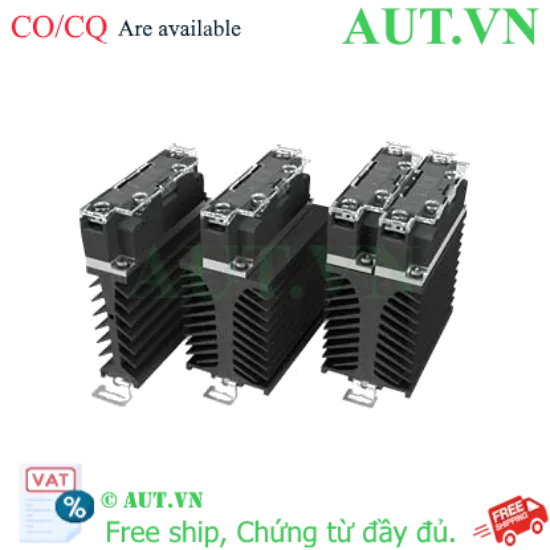

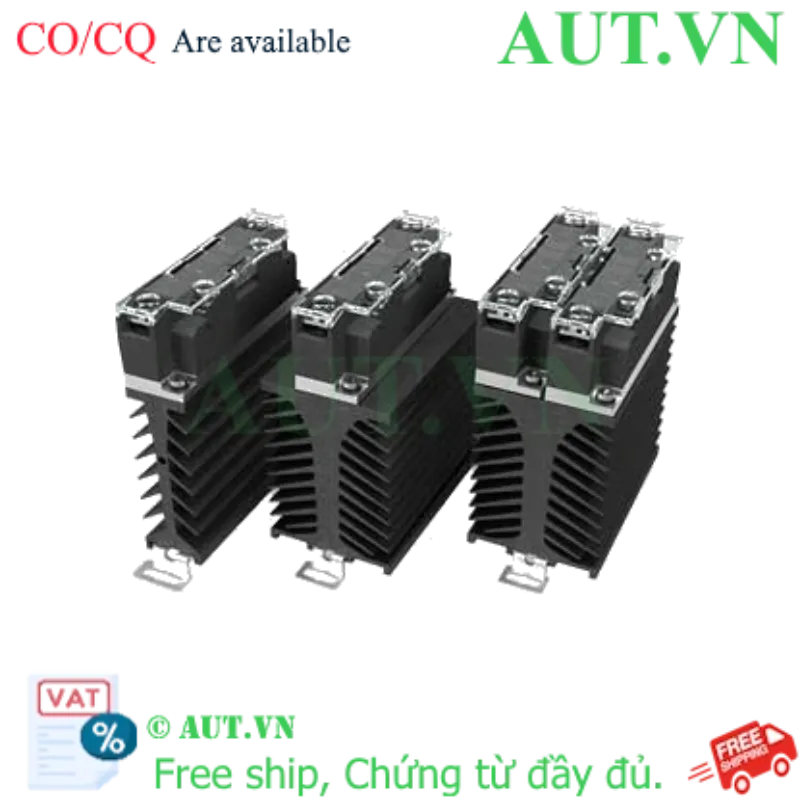

Giới thiệu về Relay bán dẫn Hanyoung Nux HSR-SLD40HZS1C
Relay bán dẫn Hanyoung Nux HSR-SLD40HZS1C (Solid State Relay - SSR) là thiết bị đóng ngắt điện tử cao cấp được thiết kế chuyên dụng cho các hệ thống điều khiển nhiệt độ và thiết bị gia nhiệt công nghiệp. Khác với relay cơ học, HSR-SLD40HZS1C hoạt động không có tiếp điểm vật lý, giúp loại bỏ hiện tượng đánh lửa, giảm mài mòn và tăng tuổi thọ vận hành đáng kể. Sản phẩm là sự lựa chọn tối ưu cho các tủ điện điều khiển yêu cầu độ chính xác cao và tần suất đóng ngắt liên tục.
Điểm nổi bật của HSR-SLD40HZS1C
- Tích hợp tản nhiệt sẵn: Thiết kế thông minh với đế tản nhiệt đi kèm, giúp thiết bị vận hành ổn định trong môi trường nhiệt độ cao mà không cần lắp thêm phụ kiện tản nhiệt rời.
- Công nghệ Zero-cross: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu nhiễu điện từ (EMI) và bảo vệ thiết bị tải nhạy cảm.
- Lắp đặt linh hoạt: Hỗ trợ lắp đặt trên thanh ray DIN chuẩn công nghiệp, giúp tối ưu hóa không gian tủ điện và dễ dàng bảo trì.
- Độ bền vượt trội: Đạt tiêu chuẩn CE và UL, đảm bảo an toàn tuyệt đối cho hệ thống điện công nghiệp.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | HSR-SLD40HZS1C |
| Số pha của tải | 1 pha |
| Điện áp ngõ vào (Điều khiển) | 5...24VDC |
| Điện áp tải (Ngõ ra) | 24...480VAC |
| Dòng điện tải định mức | 40A |
| Đặc điểm chuyển mạch | Zero-cross |
| Phụ kiện đi kèm | Heat sink (Đế tản nhiệt) |
| Thanh ray tương thích | PFP-100N, PFP-100N2, PFP-50N, R99-12 |
| Loại ứng dụng | Rơ le bán dẫn cho thiết bị gia nhiệt |
| Chỉ thị trạng thái | LED Indicator |
| Dòng điện rò (mạch chính) | 20mA |
| Độ sụt áp tối đa khi ON | 1.6V |
| Số điểm tiếp điểm | 1 point of contact |
| Phương pháp lắp đặt | Lắp thanh ray DIN |
| Phương pháp đấu nối | Bắt vít (Screw terminal) |
| Nhiệt độ vận hành | -30...80°C |
| Độ ẩm môi trường | 45...85% |
| Khối lượng | 266g |
| Kích thước (RxCxS) | 44.4mm x 99mm x 98.5mm |
| Tiêu chuẩn chứng nhận | CE, UL |
Lợi ích khi sử dụng Relay Hanyoung Nux HSR-SLD40HZS1C
- Tăng hiệu suất: Tốc độ đóng ngắt cực nhanh, đáp ứng tức thì tín hiệu từ bộ điều khiển PID.
- Tiết kiệm chi phí: Giảm chi phí bảo trì thay thế do không có tiếp điểm cơ khí bị mòn.
- Vận hành êm ái: Hoạt động hoàn toàn im lặng, không gây tiếng ồn "tạch tạch" như relay truyền thống.
- An toàn hệ thống: Chống nhiễu tốt, bảo vệ các linh kiện điện tử xung quanh trong tủ điều khiển.
Hướng dẫn sử dụng và lắp đặt
- Bước 1: Gắn Relay HSR-SLD40HZS1C lên thanh ray DIN trong tủ điện.
- Bước 2: Đấu nối nguồn điều khiển (5-24VDC) vào chân ngõ vào (Input) theo đúng cực tính (+/-).
- Bước 3: Đấu nối tải (thiết bị gia nhiệt) vào chân ngõ ra (Output) nối tiếp với nguồn điện xoay chiều (24-480VAC).
- Bước 4: Kiểm tra lại các mối nối vít để đảm bảo không bị lỏng, tránh hiện tượng phóng điện.
- Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận trạng thái hoạt động.
Sản phẩm sử dụng chung
Để hệ thống vận hành hoàn hảo, HSR-SLD40HZS1C thường được kết hợp với:
- Bộ điều khiển nhiệt độ PID (Temperature Controller).
- Thanh ray DIN (Model PFP-100N, R99-12).
- Cảm biến nhiệt độ Pt100 hoặc Thermocouple.
- Aptomat (MCB) bảo vệ ngắn mạch cho tải 40A.
Ứng dụng thực tế
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:
- Máy ép nhựa: Điều khiển các vòng nhiệt sưởi của trục vít.
- Lò sấy công nghiệp: Duy trì nhiệt độ ổn định cho buồng sấy thực phẩm, linh kiện điện tử.
- Máy đóng gói: Điều khiển thanh hàn nhiệt màng nhựa.
- Hệ thống HVAC: Điều khiển các bộ gia nhiệt trong hệ thống thông gió.
Câu hỏi thường gặp (FAQ)
1. Relay HSR-SLD40HZS1C khác gì so với relay cơ?
Relay bán dẫn không có tiếp điểm cơ khí, nên không gây tia lửa điện, đóng ngắt nhanh hơn và tuổi thọ cao hơn nhiều lần.
2. Chức năng Zero-cross là gì?
Đây là tính năng chỉ cho phép đóng mạch khi điện áp xoay chiều đi qua điểm 0V, giúp giảm nhiễu điện từ và bảo vệ tải.
3. Tôi có cần mua thêm tản nhiệt cho sản phẩm này không?
Không, model HSR-SLD40HZS1C đã được tích hợp sẵn đế tản nhiệt (Heat sink) đi kèm.
4. Điện áp điều khiển 5-24VDC có thể dùng cho PLC không?
Có, dải điện áp này hoàn toàn tương thích với hầu hết các dòng PLC phổ biến hiện nay (24VDC).
5. Sản phẩm này có thể điều khiển tải DC không?
Không, đây là Relay bán dẫn cho tải AC (24...480VAC). Để điều khiển tải DC, bạn cần dùng dòng SSR DC-DC.
6. Tại sao đèn LED trên relay sáng nhưng tải không chạy?
Hãy kiểm tra nguồn cấp cho tải hoặc kiểm tra xem cầu chì/aptomat của mạch lực có bị ngắt hay không.
7. Dòng 40A là dòng tối đa, tôi nên dùng tải bao nhiêu là an toàn?
Để đảm bảo độ bền, bạn nên sử dụng tải ở mức 60-80% định mức (khoảng 24A - 32A).
8. HSR-SLD40HZS1C có chống nước không?
Sản phẩm được thiết kế lắp trong tủ điện, không có tiêu chuẩn chống nước IP cao, vì vậy cần lắp trong tủ bảo vệ.
9. Tuổi thọ của relay bán dẫn là bao lâu?
Vì không có mài mòn cơ học, tuổi thọ phụ thuộc vào nhiệt độ vận hành và chất lượng nguồn điện, thường kéo dài nhiều năm.
10. Sản phẩm này có xuất hóa đơn VAT và CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ hóa đơn VAT và giấy tờ CO/CQ chính hãng.
Nguồn tham khảo: Hanyoung Nux Official
