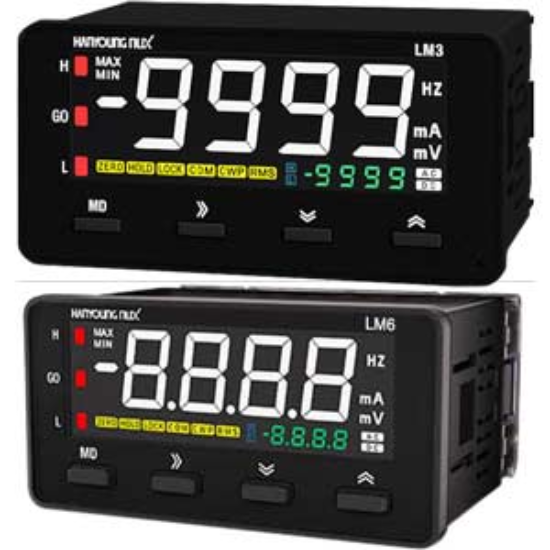

Giới thiệu Đồng hồ đo dòng DC Hanyong Nux LM3-4DA-3R-A
Trong các hệ thống tự động hóa hiện đại, việc giám sát chính xác cường độ dòng điện một chiều (DC) đóng vai trò then chốt để bảo vệ thiết bị và tối ưu hóa hiệu suất vận hành. Đồng hồ đo dòng DC Hanyong Nux LM3-4DA-3R-A là giải pháp đo lường chuyên nghiệp, được thiết kế để hoạt động bền bỉ trong những môi trường công nghiệp khó khăn nhất. Với ưu thế vượt trội về khả năng chống nước chuẩn IP66 và hệ thống cảnh báo 3 tầng linh hoạt, sản phẩm giúp doanh nghiệp chủ động kiểm soát rủi ro quá tải. Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN.
Điểm nổi bật của Hanyong Nux LM3-4DA-3R-A
- Độ bền chuẩn công nghiệp: Mặt trước đạt tiêu chuẩn IP66, giúp thiết bị vận hành ổn định trước bụi bẩn và các tia nước mạnh, đảm bảo tuổi thọ lâu dài.
- Hiển thị trực quan: Công nghệ màn hình LCD đèn nền trắng cho phép người vận hành đọc thông số rõ ràng ngay cả trong điều kiện thiếu sáng hoặc môi trường tối.
- Kiểm soát đa tầng thông minh: Sở hữu 3 tiếp điểm ngõ ra SPST-NO, cho phép thiết lập nhiều kịch bản cảnh báo khác nhau (như kích hoạt còi báo, đèn hiệu hoặc dừng máy khẩn cấp).
- Chế độ đo linh hoạt: Tích hợp tùy chọn đo giá trị hiệu dụng (RMS) và giá trị trung bình (AVG), đáp ứng chính xác mọi đặc tính của tín hiệu dòng điện thực tế.
- Tính năng tiện ích cao cấp: Chức năng HOLD giúp giữ giá trị đo và ZERO giúp triệt tiêu sai số tức thời, đảm bảo độ tin cậy tuyệt đối.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | LM3-4DA-3R-A |
| Loại hiển thị | LCD (4 chữ số, đèn nền trắng) |
| Nguồn cấp (Power Supply) | 100...240VDC |
| Đơn vị đo lường | Dòng điện một chiều (DC Amperes) |
| Dải hiển thị | -9999...9999 |
| Đơn vị hiển thị | mADC, ADC |
| Dải đo dòng điện | 0...2mADC, 0...5mADC, 4...20mADC, 0...50mADC, 0...200mADC, 0...500mADC, 0...2ADC, 0...5ADC |
| Kích thước khoét lỗ (Cut-out) | W91.5 x H45.5mm |
| Cấp bảo vệ (Protection) | IP66 (Mặt trước) |
| Chức năng bổ trợ | HOLD, ZERO, RMS/AVG |
| Ngõ ra (Output) | 3 x SPST-NO (Thường mở) |
| Nhiệt độ vận hành | -10...50°C |
| Chứng chỉ tiêu chuẩn | CE, ICE, US |
Nguồn tham khảo: Hanyong Nux Official
Lợi ích khi đầu tư Hanyong Nux LM3-4DA-3R-A
- Bảo vệ hệ thống tối ưu: Phát hiện tức thời các sự cố dòng điện, ngăn ngừa hư hại cho các tải nhạy cảm như biến tần, PLC.
- Tiết kiệm chi phí vận hành: Độ bền chuẩn IP66 giúp giảm thiểu tối đa tần suất thay thế thiết bị do tác động của môi trường.
- Nâng cao tính an toàn: Hệ thống 3 ngõ ra Relay cho phép thiết lập kịch bản ứng phó tự động, giảm thiểu rủi ro cho con người và máy móc.
- Độ chính xác cao: Giảm sai số trong kiểm soát tải, giúp tối ưu hóa mức tiêu thụ năng lượng của nhà máy.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Lắp đặt cơ khí - Tiến hành khoét lỗ trên mặt tủ điện theo kích thước chuẩn W91.5 x H45.5mm. Đưa thiết bị vào và cố định chắc chắn bằng kẹp giữ.
- Bước 2: Đấu nối nguồn và tín hiệu - Kết nối nguồn cấp 100-240VDC. Đấu dây đo dòng DC vào terminal đầu vào (lưu ý đấu đúng cực âm/dương +/-).
- Bước 3: Thiết lập dải đo - Sử dụng các phím điều hướng để truy cập menu và chọn dải đo (Range) phù hợp với thiết bị đang cần đo.
- Bước 4: Hiệu chuẩn điểm không (Zero) - Đảm bảo không có dòng điện chạy qua mạch, sau đó nhấn nút ZERO để đưa giá trị hiển thị về mức 0 tuyệt đối.
- Bước 5: Cài đặt cảnh báo - Thiết lập các ngưỡng giá trị cho 3 ngõ ra Relay để kích hoạt thiết bị ngoại vi khi có sự cố dòng điện.
Sản phẩm sử dụng kết hợp (isRelatedTo)
Để hệ thống đo lường đạt hiệu suất cao nhất, quý khách nên kết hợp với:
- Điện trở Shunt DC: Giải pháp khi cần đo dòng điện lớn hơn dải đo trực tiếp của đồng hồ.
- Bộ nguồn DC công nghiệp: Đảm bảo nguồn cấp sạch và ổn định cho thiết bị.
- Relay trung gian hoặc Contactor: Thực hiện lệnh ngắt mạch tự động thông qua ngõ ra Relay của đồng hồ.
Ứng dụng thực tế (Application)
- Năng lượng tái tạo: Giám sát dòng nạp/xả trong hệ thống pin năng lượng mặt trời và trạm lưu trữ điện.
- Viễn thông: Kiểm soát nguồn DC trong các tủ điện trạm BTS và trung tâm dữ liệu (Data Center).
- Sản xuất công nghiệp: Giám sát dòng điện động cơ DC, hệ thống Servo trong dây chuyền tự động hóa.
- Phòng thí nghiệm: Sử dụng trong kiểm định và đo đạc các linh kiện điện tử công suất.
Câu hỏi thường gặp (FAQ)
1. Tôi có thể dùng model này để đo dòng AC không?
Không, model LM3-4DA-3R-A được thiết kế chuyên dụng cho dòng một chiều (DC). Để đo dòng AC, bạn nên sử dụng dòng LM3-4AA.
2. Làm sao để đo dòng điện 10A với thiết bị này?
Vì dải đo tối đa trực tiếp là 5A, bạn cần lắp thêm một điện trở Shunt (ví dụ Shunt 10A/75mV) để chuyển đổi dòng lớn thành tín hiệu áp nhỏ phù hợp.
3. Tiêu chuẩn IP66 có ý nghĩa gì trong môi trường công nghiệp?
Tiêu chuẩn IP66 đảm bảo mặt trước thiết bị hoàn toàn chống bụi và chịu được các tia nước áp lực cao, cực kỳ an toàn khi lắp đặt tại các khu vực ẩm ướt.
4. 3 ngõ ra cảnh báo hoạt động như thế nào?
Đây là 3 tiếp điểm Relay thường mở (SPST-NO). Khi dòng đạt đến ngưỡng cài đặt, tiếp điểm sẽ đóng lại để kích hoạt còi, đèn hoặc ngắt tải tự động.
5. Chức năng RMS và AVG khác nhau như thế nào?
RMS dùng để đo giá trị hiệu dụng (phù hợp dòng có nhiễu/gợn), trong khi AVG dùng để đo giá trị trung bình (phù hợp dòng DC phẳng).
6. Tại sao thiết bị hiển thị sai số nhỏ?
Bạn hãy sử dụng chức năng ZERO để hiệu chuẩn lại điểm không khi chưa có tải để đảm bảo kết quả đo chuẩn nhất.
7. Thiết bị có hỗ trợ truyền thông Modbus RS485 không?
Model này tập trung vào hiển thị và cảnh báo Relay. Nếu cần truyền thông Modbus, hãy chọn các model có hậu tố RS485.
8. Tôi có thể thay đổi dải đo sau khi lắp đặt không?
Hoàn toàn được, bạn có thể điều chỉnh dải đo linh hoạt thông qua menu cài đặt trên thiết bị.
9. Chức năng HOLD có tác dụng gì?
Chức năng này giúp đóng băng giá trị đang hiển thị để bạn có thể ghi chép thông số khi dòng điện biến thiên nhanh.
10. Nguồn cấp 100-240VDC là nguồn gì?
Thiết bị sử dụng nguồn điện một chiều (DC) có dải điện áp rộng từ 100V đến 240V để vận hành.
11. Sản phẩm tại AUT VN có đầy đủ CO/CQ không?
Có, tất cả sản phẩm tại AUT VN đều đi kèm chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) chính hãng.
12. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Hanyong Nux, đi kèm hỗ trợ kỹ thuật chuyên sâu từ AUT VN.
