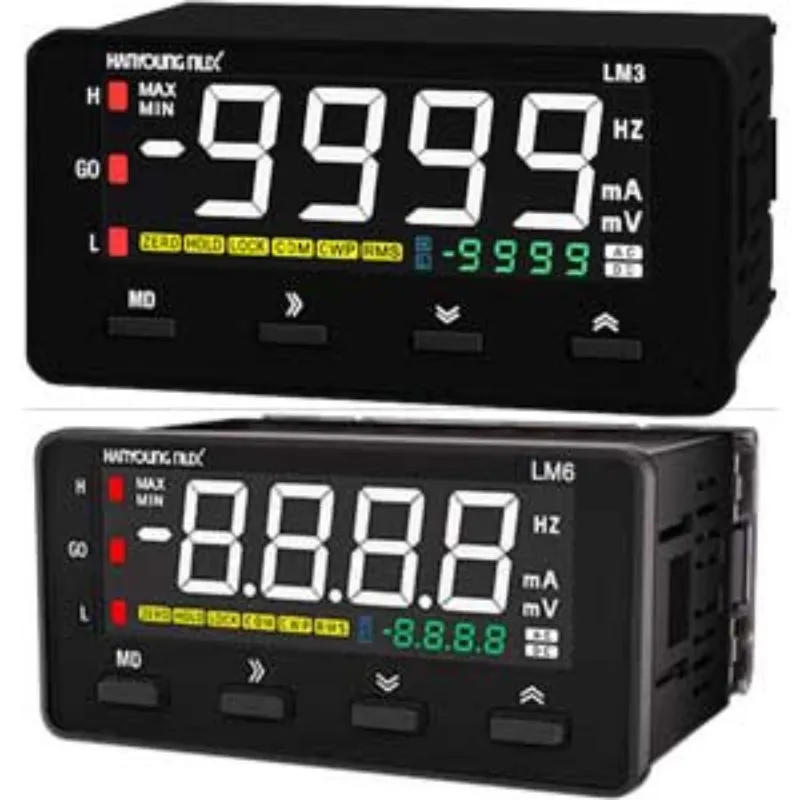

Đồng Hồ Đo Điện Áp DC Hanyoung Nux LM3-4DV-3NC-A | LCD, IP66, Modbus RS485

Hiển thị cực nét: Màn hình LCD độ phân giải cao, chống chói, giúp quan sát điện áp chính xác trong mọi điều kiện ánh sáng.
Siêu bền bỉ: Chuẩn bảo vệ IP66 chống bụi tuyệt đối và kháng nước mạnh, phù hợp môi trường công nghiệp khắc nghiệt.
Kết nối thông minh: Tích hợp Modbus RTU (RS-485) cho phép giám sát dữ liệu từ xa qua PLC/SCADA dễ dàng.
Cảnh báo linh hoạt: 3 ngõ ra NPN Open Collector thiết lập ngưỡng cảnh báo cao/thấp để bảo vệ hệ thống tức thì.
Lắp đặt chuẩn hóa: Kích thước 96x48mm phổ biến, tối ưu hóa việc thay thế và tích hợp tủ điện.

nhà chế tạo: Hanyoung Nux

SKU: LM3-4DV-3NC-A

Tải xuống mẫu

Giá cũ: 1.769.850 ₫

Giá bán: 1.415.880 ₫

Số lượng:

Giới thiệu Đồng hồ đo điện áp DC Hanyoung Nux LM3-4DV-3NC-A

Trong các hệ thống tự động hóa hiện đại, việc giám sát chính xác nguồn điện một chiều (DC) là yếu tố sống còn để bảo vệ thiết bị và duy trì sự ổn định của dây chuyền sản xuất. Đồng hồ đo điện áp DC Hanyoung Nux LM3-4DV-3NC-A là giải pháp đo lường chuyên dụng, mang lại sự kết hợp hoàn hảo giữa độ chính xác cực cao và khả năng vận hành bền bỉ trong môi trường công nghiệp.

Không chỉ dừng lại ở việc hiển thị thông số, thiết bị còn đóng vai trò là một mắt xích quan trọng trong hệ thống quản lý thông minh nhờ tích hợp giao thức truyền thông RS-485. Sản phẩm giúp doanh nghiệp chủ động kiểm soát các rủi ro về điện áp, giảm thiểu tối đa thời gian dừng máy không đáng có. Hiện sản phẩm đang được phân phối chính hãng bởi AUT VN, cam kết chất lượng cao nhất và hỗ trợ kỹ thuật chuyên sâu cho khách hàng.

Điểm nổi bật của Hanyoung Nux LM3-4DV-3NC-A

Độ bền vượt trội chuẩn IP66: Mặt trước thiết bị đạt chuẩn IP66, cho phép vận hành an toàn trong môi trường có độ ẩm cao, bụi bẩn hoặc thường xuyên tiếp xúc với tia nước áp lực.
Số hóa dữ liệu với Modbus RTU: Khả năng giao tiếp RS-485 mạnh mẽ giúp kết nối trực tiếp với các hệ thống điều khiển trung tâm (SCADA/IoT), phục vụ xu hướng Công nghiệp 4.0.
Màn hình LCD thế hệ mới: Độ tương phản cực cao, giúp kỹ thuật viên dễ dàng đọc thông số từ xa mà không cần tiếp cận quá gần thiết bị.
Hệ thống cảnh báo 3 tầng an toàn: Với 3 ngõ ra NPN, bạn có thể thiết lập các kịch bản cảnh báo khác nhau, tự động kích hoạt thiết bị bảo vệ khi xảy ra sự cố quá áp hoặc sụt áp.
Thiết kế tối ưu hóa lắp đặt: Kích thước 96x48mm giúp việc thay thế các dòng đồng hồ cũ trở nên nhanh chóng, không cần gia công lại mặt tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	LM3-4DV-3NC-A
Thương hiệu	Hanyoung Nux (Hàn Quốc)
Loại hiển thị	LCD (Liquid Crystal Display)
Dải đo điện áp DC	0...50mV, 0...200mV, 0...1V, 0...5V, 0...10V, 0...50V, 0...100V, 0...500V (Tùy chọn)
Dải hiển thị	-9999 đến 9999
Đơn vị đo	mVDC, VDC
Nguồn cấp (Power Supply)	100...240V DC
Số chữ số hiển thị	4 chữ số
Ngõ ra (Output)	3 x NPN Open Collector
Giao thức truyền thông	RS-485 (Modbus RTU)
Cấp bảo vệ vỏ	IP66 (Mặt trước)
Kích thước lỗ cắt	W91.5 x H45.5 mm
Kích thước tổng thể	96 x 48 x 68 mm
Nhiệt độ vận hành	-10 đến 50°C
Tiêu chuẩn đạt được	CE, IEC, US

Nguồn tham khảo: Hanyoung Nux Official Website

Lợi ích khi đầu tư LM3-4DV-3NC-A cho hệ thống

Bảo vệ thiết bị đắt tiền: Phát hiện sớm các biến động điện áp để ngắt tải kịp thời, tránh cháy nổ linh kiện điện tử.
Tiết kiệm chi phí vận hành: Khả năng hoạt động trong môi trường khắc nghiệt giúp giảm tần suất bảo trì và thay thế thiết bị.
Sẵn sàng cho chuyển đổi số: Kết nối Modbus giúp tích hợp dữ liệu vào hệ thống quản lý thông minh một cách mượt mà.
Độ tin cậy cao: Thương hiệu Hanyoung Nux Hàn Quốc đảm bảo độ chính xác lâu dài, loại bỏ sai số do đọc nhầm thông số thủ công.

Hướng dẫn lắp đặt và cấu hình (How-to)

Bước 1: Chuẩn bị mặt tủ: Sử dụng mũi khoét chuyên dụng để tạo lỗ kích thước 91.5 x 45.5 mm trên mặt tủ điện.
Bước 2: Lắp đặt cơ khí: Đưa thiết bị vào lỗ cắt, sau đó siết chặt các lẫy cố định ở mặt sau để đảm bảo thiết bị bám chắc và đạt chuẩn chống nước IP66.
Bước 3: Đấu nối điện: Kết nối nguồn cấp 100-240VDC vào chân nguồn theo sơ đồ. Đấu dây đo điện áp DC vào các chân Input tương ứng.
Bước 4: Cấu hình thông số: Sử dụng các phím điều hướng trên mặt máy để thiết lập dải đo (Range), địa chỉ Modbus ID và tốc độ Baudrate.
Bước 5: Thiết lập cảnh báo: Cài đặt các ngưỡng High/Low cho 3 ngõ ra NPN để kích hoạt còi hoặc Relay bảo vệ.

Sản phẩm sử dụng chung với

Bộ nguồn DC (Switching Power Supply): Cung cấp nguồn nuôi ổn định cho thiết bị.
Bộ điều khiển PLC (Siemens, Mitsubishi, Omron): Nhận dữ liệu qua Modbus để điều khiển quy trình.
Bộ chuyển đổi RS485 sang USB/Ethernet: Truyền dữ liệu lên máy tính hoặc mạng LAN.
Relay trung gian: Dùng để chuyển đổi tín hiệu từ ngõ ra NPN sang các tải lớn hơn.

Ứng dụng thực tế (Application)

Giám sát tủ điện công nghiệp: Kiểm soát điện áp nuôi các module điều khiển và cảm biến.
Hệ thống năng lượng mặt trời: Theo dõi điện áp đầu ra của tấm pin PV và hệ thống lưu trữ.
Trạm sạc xe điện (EV Charging): Giám sát điện áp DC trong quá trình sạc để đảm bảo an toàn cháy nổ.
Hệ thống viễn thông: Giám sát nguồn DC tại các trạm BTS và tủ nguồn viễn thông.

Câu hỏi thường gặp (FAQ)

Q: Model này có đo được điện áp AC không?
A: Không, LM3-4DV-3NC-A được thiết kế chuyên dụng để đo điện áp một chiều (DC).
Q: Tại sao tôi nên chọn chuẩn IP66 cho thiết bị này?
A: Chuẩn IP66 bảo vệ thiết bị khỏi bụi và tia nước mạnh, cực kỳ cần thiết trong môi trường sản xuất cần vệ sinh bằng nước thường xuyên.
Q: Làm thế nào để kết nối đồng hồ với hệ thống PLC?
A: Bạn sử dụng giao thức Modbus RTU qua cổng RS-485 để truyền dữ liệu về PLC.
Q: Ngõ ra NPN có thể điều khiển trực tiếp tải lớn được không?
A: Không nên. Bạn nên dùng ngõ ra NPN để kích vào Relay trung gian, sau đó Relay sẽ đóng cắt tải lớn.
Q: Dải nguồn cấp thiết bị là bao nhiêu?
A: Thiết bị yêu cầu nguồn cấp DC trong khoảng 100V đến 240V DC.
Q: Tôi có thể thay đổi dải đo sau khi đã lắp đặt không?
A: Có, bạn có thể vào menu cài đặt để chọn dải đo phù hợp với nhu cầu thực tế.
Q: Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
A: Có, tất cả sản phẩm tại AUT VN đều đi kèm chứng nhận xuất xứ và chất lượng chính hãng.
Q: Thời gian bảo hành sản phẩm như thế nào?
A: Sản phẩm được bảo hành chính hãng 12 tháng tại AUT VN.
Q: Kích thước hiển thị của màn hình là bao nhiêu?
A: Thiết bị có kích thước tổng thể 96x48mm, là dòng Panel Meter tiêu chuẩn.
Q: Có thể giám sát từ xa qua internet được không?
A: Có, nếu bạn kết nối qua Modbus RS-485 với một Gateway hỗ trợ IoT hoặc chuyển đổi sang Ethernet.

Cam kết từ AUT VN: Hàng chính hãng - Xuất hóa đơn VAT - Đầy đủ CO/CQ - Giá cạnh tranh - Hỗ trợ kỹ thuật tận tình.
