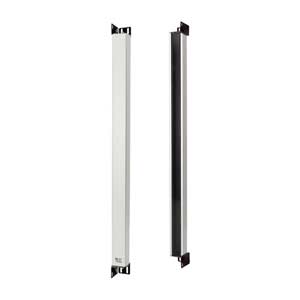

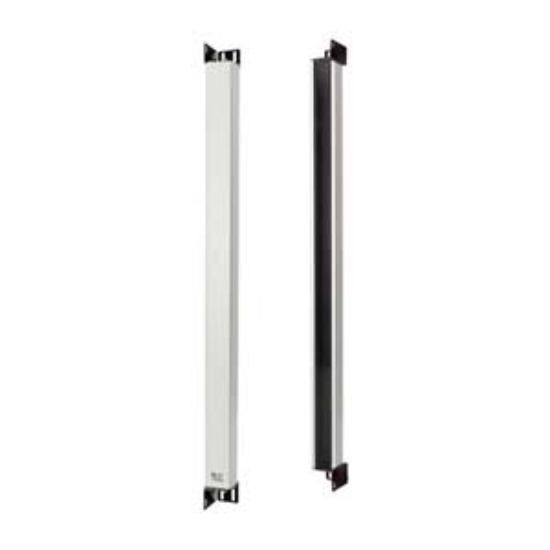

Cảm biến vùng Hanyoung Nux PAN20-T12N - 12 Tia, 7m, Ngõ ra NPN - AUT VN
- Model: PAN20-T12N (Hanyoung Nux)
- Số tia quang học: 12 tia (Bước tia 20mm)
- Chiều cao bảo vệ: 220mm
- Khoảng cách phát hiện: Tối đa 7m
- Ngõ ra (Output): NPN (Tùy chỉnh Light ON/Dark ON)
- Tiêu chuẩn bảo vệ: IP65, vỏ nhôm chống va đập
- Nguồn cấp: 12...24VDC
- Ứng dụng: Hàng rào ánh sáng an toàn cho máy CNC, băng tải
Giá cũ:
3.844.260 ₫
3.203.550 ₫
Giới thiệu Cảm biến vùng Hanyoung Nux PAN20-T12N: Giải pháp hàng rào ánh sáng an toàn
Trong các dây chuyền sản xuất tự động hóa, việc bảo vệ con người khỏi các vùng máy móc nguy hiểm là yếu tố sống còn. Cảm biến vùng Hanyoung Nux PAN20-T12N (Safety Light Curtain) đóng vai trò như một "hàng rào ánh sáng" thông minh. Với công nghệ màn tia hồng ngoại 12 trục, sản phẩm giúp phát hiện tức thì mọi vật thể hoặc con người xâm nhập trái phép, từ đó gửi tín hiệu dừng khẩn cấp đến hệ thống điều khiển.
Tại AUT VN, chúng tôi cung cấp dòng PAN20-T12N chính hãng Hanyoung Nux, giúp doanh nghiệp tối ưu hóa an toàn lao động và giảm thiểu rủi ro hư hỏng thiết bị do va chạm.
Điểm nổi bật của sản phẩm PAN20-T12N
- Độ chính xác tuyệt đối: Với 12 tia hồng ngoại và bước tia (pitch) chỉ 20mm, cảm biến đảm bảo không bỏ sót các vật thể nhỏ nhất xâm nhập vào vùng bảo vệ.
- Tầm xa hoạt động ấn tượng: Khả năng phát hiện lên đến 7m cho phép lắp đặt linh hoạt trong nhiều không gian nhà xưởng khác nhau.
- Thiết kế siêu bền bỉ: Vỏ nhôm cao cấp kết hợp chuẩn chống nước/bụi IP65, giúp thiết bị vận hành ổn định ngay cả trong môi trường công nghiệp khắc nghiệt, nhiều bụi kim loại hoặc ẩm ướt.
- Chống nhiễu thông minh: Tính năng Mutual interference prevention cho phép lắp đặt nhiều bộ cảm biến cạnh nhau mà không lo chồng lấn tín hiệu.
- Tùy biến linh hoạt: Hỗ trợ chuyển đổi giữa chế độ Light ON và Dark ON, dễ dàng tích hợp với mọi dòng PLC hiện nay.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Model | PAN20-T12N |
| Phương pháp phát hiện | Thu - Phát (Through-beam) |
| Khoảng cách phát hiện tối đa | 7 mét |
| Số lượng tia / Chiều cao bảo vệ | 12 tia / 220mm |
| Bước trục quang học (Pitch) | 20mm |
| Ngõ ra (Output Type) | NPN (Chế độ Light ON/Dark ON) |
| Điện áp nguồn cấp | 12...24VDC |
| Thời gian phản hồi | 15ms |
| Nguồn sáng | LED hồng ngoại (860nm) |
| Cấp bảo vệ | IP65 (Vỏ nhôm) |
| Nhiệt độ hoạt động | -10 đến 55°C |
Lợi ích khi đầu tư Cảm biến vùng Hanyoung Nux
- Đảm bảo an toàn tuyệt đối: Ngắt máy tức thì khi có người chạm vào vùng nguy hiểm, giảm thiểu tai nạn lao động.
- Tối ưu hóa không gian: Thay thế các hàng rào sắt cồng kềnh bằng màn tia hồng ngoại, giúp khu vực làm việc thông thoáng, dễ dàng quan sát.
- Tiết kiệm chi phí bảo trì: Độ bền cao, chống chịu môi trường khắc nghiệt giúp giảm thời gian dừng máy (downtime) do lỗi cảm biến.
- Dễ dàng triển khai: Thiết kế chuẩn hóa, đấu nối đơn giản, tương thích rộng rãi với các hệ thống tự động hóa hiện có.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Lắp đặt vị trí: Gắn bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau trên giá đỡ cố định. Đảm bảo khoảng cách không vượt quá 7m.
- Bước 2: Căn chỉnh trục quang: Điều chỉnh góc độ sao cho các tia hồng ngoại đi thẳng từ bộ phát sang bộ thu. Kiểm tra đèn chỉ báo LED trên bộ thu cho đến khi các tia đều ổn định.
- Bước 3: Đấu nối điện: Kết nối nguồn 12-24VDC vào thiết bị. Đấu dây ngõ ra NPN về cổng Input của PLC hoặc Relay an toàn.
- Bước 4: Thiết lập logic: Lựa chọn chế độ Light ON hoặc Dark ON (thông thường dùng Dark ON cho ứng dụng an toàn) phù hợp với sơ đồ điều khiển.
- Bước 5: Kiểm tra thực tế: Dùng vật mẫu che chắn các tia để kiểm tra xem tín hiệu ngắt có được gửi về PLC chính xác không.
Sản phẩm sử dụng kèm theo (isRelatedTo)
- Bộ điều khiển PLC: Siemens S7, Mitsubishi FX, Omron... (hỗ trợ ngõ vào NPN).
- Relay an toàn (Safety Relay): Để thực hiện ngắt nguồn khẩn cấp cho máy.
- Nguồn DC 24V: Nguồn tổ ong hoặc nguồn DIN Rail chất lượng cao.
- Phụ kiện lắp đặt: Giá đỡ nhôm, dây cáp chống nhiễu.
Ứng dụng thực tế (Application)
- Máy công cụ: Bảo vệ vùng vận hành của máy CNC, máy phay, máy dập.
- Hệ thống băng tải: Ngăn chặn nhân viên đưa tay vào các điểm kẹt của băng chuyền.
- Robot công nghiệp: Thiết lập vùng an toàn xung quanh Robot cánh tay hoặc robot AGV.
- Kho vận tự động: Kiểm soát an toàn tại các cửa ra vào hoặc lối đi trong kho.
Câu hỏi thường gặp (FAQ)
1. Cảm biến PAN20-T12N có khác gì so với cảm biến quang thông thường?
Cảm biến quang thường chỉ phát hiện tại 1 điểm, trong khi PAN20-T12N tạo ra một màn chắn gồm 12 tia liên tiếp, bao phủ một vùng chiều cao 220mm, giúp phát hiện vật thể trên diện rộng.
2. Tôi có thể dùng ngõ ra NPN này cho PLC Siemens không?
Có. Tuy Siemens thường dùng ngõ ra Source, bạn hoàn toàn có thể đấu nối bằng cách cấp nguồn dương vào Input của PLC để nhận tín hiệu NPN (Sinking) một cách bình thường.
3. Khoảng cách 7m có đảm bảo độ chính xác không?
7m là khoảng cách tối đa. Để đạt độ ổn định cao nhất trong môi trường nhiều bụi hoặc rung động, bạn nên lắp đặt ở khoảng cách lý tưởng từ 3-5m.
4. Bước tia 20mm có nghĩa là gì?
Đây là khoảng cách giữa các tâm tia. Vật thể cần có kích thước tối thiểu khoảng 20mm để có thể chắn được ít nhất một tia hồng ngoại.
5. Sản phẩm có chịu được nước không?
Có, với chuẩn IP65, thiết bị có khả năng chống bụi hoàn toàn và chịu được các tia nước phun trực tiếp, rất phù hợp cho xưởng sản xuất.
6. Cách phân biệt chế độ Light ON và Dark ON là gì?
Light ON: Tín hiệu kích hoạt khi tia sáng được thu nhận. Dark ON: Tín hiệu kích hoạt khi tia sáng bị vật thể che khuất (thường dùng cho an toàn).
7. Có thể lắp nhiều bộ PAN20-T12N sát nhau không?
Có thể. Nhờ tính năng chống nhiễu lẫn nhau, các bộ cảm biến có thể hoạt động độc lập mà không gây xung đột tín hiệu.
8. Thời gian phản hồi 15ms có đủ nhanh để dừng máy không?
15ms là tốc độ cực nhanh, đủ để hệ thống điều khiển nhận diện và dừng các máy móc cơ khí trước khi xảy ra va chạm.
9. AUT VN có cung cấp chứng chỉ CO/CQ không?
Chắc chắn có. Tất cả sản phẩm Hanyoung Nux tại AUT VN đều đi kèm đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn nhà sản xuất. AUT VN hỗ trợ kỹ thuật và tư vấn lắp đặt trọn đời cho khách hàng.
Nguồn tham khảo: Hanyoung Nux Official Website
