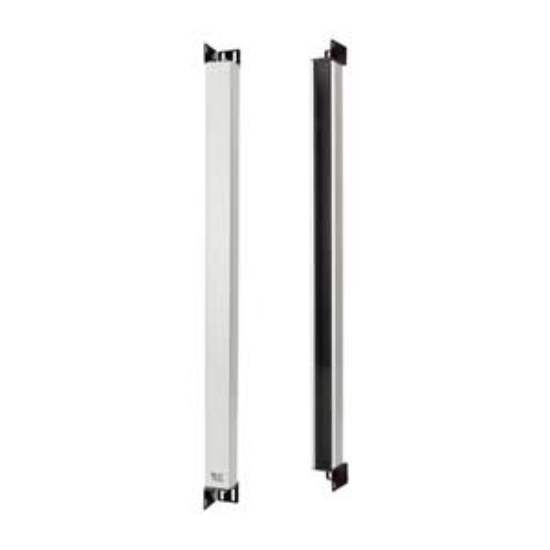

Cảm biến vùng Hanyoung Nux PAN20-T16N | 16 Tia, Cao 300mm, Tầm xa 7m | AUT VN

  • Model: PAN20-T16N (Thương hiệu Hanyoung Nux Hàn Quốc)
  • Cấu hình: 16 tia an toàn, chiều cao bảo vệ 300mm, bước tia 20mm
  • Tầm xa: Khả năng phát hiện lên đến 7m, hoạt động ổn định
  • Ngõ ra: NPN (Hỗ trợ tùy chỉnh Light ON/Dark ON linh hoạt)
  • Độ bền: Vỏ hợp kim nhôm cao cấp, chuẩn chống nước IP65
  • Ứng dụng: Hàng rào an toàn máy dập, máy cắt, giám sát vùng nguy hiểm
nhà chế tạo: Hanyoung Nux
SKU: PAN20-T16N
Giá cũ: 4.944.240 ₫
4.120.200 ₫

Giới thiệu Cảm biến vùng Hanyoung Nux PAN20-T16N

Cảm biến vùng Hanyoung Nux PAN20-T16N (hay còn gọi là màn tia an toàn - Safety Light Curtain) là giải pháp hàng đầu trong việc thiết lập hàng rào bảo vệ vô hình cho các khu vực máy móc nguy hiểm. Với thiết kế tạo ra một dải quang học gồm 16 tia hồng ngoại, thiết bị này đóng vai trò như một 'chốt chặn' an toàn, ngay lập tức phát hiện sự xâm nhập của con người hoặc vật thể để kích hoạt hệ thống dừng khẩn cấp, giúp ngăn ngừa tối đa các tai nạn lao động nghiêm trọng.

Điểm nổi bật của PAN20-T16N

  • Độ phân giải siêu cao: Với 16 tia và bước tia chỉ 20mm, thiết bị đảm bảo không bỏ sót các vật thể nhỏ như ngón tay hoặc các chi tiết cơ khí mảnh, mang lại sự bảo vệ tuyệt đối.
  • Tầm xa hoạt động ấn tượng: Khoảng cách phát hiện lên đến 7m cho phép lắp đặt linh hoạt trong các không gian nhà xưởng rộng lớn hoặc các dây chuyền sản xuất có diện tích lớn.
  • Thiết kế bền bỉ chuẩn công nghiệp: Thân vỏ bằng hợp kim nhôm đúc nguyên khối cùng tiêu chuẩn IP65 giúp thiết bị chống chịu tốt với bụi bẩn, độ ẩm và các tác động cơ học trong môi trường nhà máy khắc nghiệt.
  • Tương thích hệ thống điều khiển: Ngõ ra NPN linh hoạt, dễ dàng tích hợp với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron để xử lý tín hiệu an toàn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Chi tiết thông số
ModelPAN20-T16N
Thương hiệuHanyoung Nux (Hàn Quốc)
Phương pháp phát hiệnThu - Phát đối chiếu (Through-beam)
Khoảng cách phát hiệnTối đa 7m
Chiều cao vùng bảo vệ300mm
Số tia / Bước tia16 tia / 20mm
Loại ngõ ra (Output)NPN (Open Collector)
Điện áp nguồn cấp12...24VDC
Nguồn sángLED hồng ngoại (Bước sóng 860nm)
Thời gian phản hồi15ms
Cấp bảo vệIP65
Chất liệu thân vỏHợp kim nhôm (Aluminum)
Nhiệt độ vận hành-10...55°C

Nguồn tham khảo: Hanyoung Nux Official Website

Lợi ích khi sử dụng Cảm biến vùng PAN20-T16N

  • Bảo vệ nhân sự tối ưu: Giảm thiểu rủi ro tai nạn lao động tại các khu vực máy dập, máy cắt bằng cơ chế dừng máy tức thì khi có sự xâm nhập.
  • Nâng cao hiệu suất vận hành: Giảm thiểu thời gian dừng máy ngoài ý muốn và bảo vệ thiết bị khỏi các va chạm vật lý không đáng có.
  • Tiết kiệm chi phí lâu dài: Độ bền cao, ít cần bảo trì và khả năng hoạt động ổn định giúp giảm chi phí thay thế linh kiện.
  • Dễ dàng triển khai: Thiết kế gọn nhẹ, đi kèm giá đỡ giúp việc lắp đặt tại các vị trí khó trở nên đơn giản hơn.

Hướng dẫn lắp đặt và vận hành (How-to)

  1. Bước 1: Lắp đặt cơ khí: Cố định bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau trên giá đỡ. Lưu ý căn chỉnh sao cho hai thiết bị thẳng hàng tuyệt đối để đảm bảo tia sáng không bị lệch.
  2. Bước 2: Đấu nối điện: Cấp nguồn DC 12-24V vào thiết bị. Kết nối ngõ ra NPN vào chân Input tương ứng của PLC hoặc Safety Relay theo sơ đồ đấu nối.
  3. Bước 3: Căn chỉnh trục quang: Quan sát đèn chỉ báo trên thiết bị. Khi đèn báo trạng thái ổn định (thường là màu xanh), nghĩa là tia sáng đã được thu nhận chính xác.
  4. Bước 4: Cấu hình chế độ: Thiết lập chế độ Light ON hoặc Dark ON thông qua switch trên thiết bị để phù hợp với logic điều khiển của hệ thống.
  5. Bước 5: Test an toàn: Sử dụng vật cản tiêu chuẩn để cắt ngang vùng bảo vệ, kiểm tra xem hệ thống có gửi tín hiệu dừng khẩn cấp kịp thời hay không.

Sản phẩm sử dụng chung (isRelatedTo)

  • Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi FX Series, Omron CP1H.
  • Thiết bị an toàn: Safety Relay (Rơ le an toàn), Bộ ngắt khẩn cấp (Emergency Stop).
  • Phụ kiện: Giá đỡ nhôm, dây cáp tín hiệu chống nhiễu, đầu nối M12.

Ứng dụng thực tế (Application)

  • Ngành cơ khí chính xác: Bảo vệ máy dập, máy chấn CNC, máy cắt laser/plasma.
  • Hệ thống tự động hóa: Tạo vùng an toàn cho cánh tay Robot, robot tự hành AGV.
  • Logistics & Kho bãi: Giám sát khu vực băng tải, phát hiện vật cản hoặc đếm sản phẩm trên dây chuyền.
  • Dây chuyền đóng gói: Kiểm tra sự hiện diện vật thể tại các máy đóng gói tự động tốc độ cao.

Câu hỏi thường gặp (FAQ)

1. Cảm biến PAN20-T16N có phát hiện được bàn tay người không?
Có. Với bước tia 20mm, thiết bị được thiết kế để phát hiện chính xác các bộ phận cơ thể nhỏ như bàn tay, giúp đảm bảo an toàn tối đa.

2. Ngõ ra NPN của sản phẩm có dùng được với PLC Siemens không?
Bạn có thể dùng được, nhưng cần lưu ý cấu hình chân Input của PLC ở chế độ nhận tín hiệu Sinking (NPN) để tương thích.

3. Tôi có cần lắp thêm giá đỡ khi mua hàng tại AUT VN không?
Sản phẩm tiêu chuẩn cung cấp bởi AUT VN luôn đi kèm bộ giá đỡ lắp đặt cơ bản để hỗ trợ khách hàng.

4. Khoảng cách 7m có bị ảnh hưởng bởi bụi bẩn không?
Trong môi trường cực kỳ nhiều bụi, chúng tôi khuyên lắp đặt trong phạm vi 5-6m để đảm bảo tín hiệu luôn ổn định và không báo lỗi giả.

5. Sản phẩm có đạt chuẩn chống nước không?
Có, PAN20-T16N đạt chuẩn IP65, cho phép hoạt động tốt trong môi trường có độ ẩm cao hoặc có tia nước bắn vào.

6. Làm thế nào để biết cảm biến đang hoạt động bình thường?
Hãy kiểm tra đèn LED chỉ báo trạng thái trên bộ thu. Khi không có vật cản, đèn sẽ hiển thị trạng thái hoạt động ổn định.

7. Thời gian phản hồi 15ms có đủ nhanh cho máy dập tốc độ cao?
15ms là tốc độ phản hồi tiêu chuẩn công nghiệp, hoàn toàn đáp ứng tốt cho hầu hết các ứng dụng máy dập và máy cắt hiện nay.

8. Tại sao tôi nên mua hàng tại AUT VN thay vì các đơn vị khác?
AUT VN cam kết hàng chính hãng 100%, cung cấp đầy đủ CO/CQ, hỗ trợ kỹ thuật 24/7 và có chính sách bảo hành chuẩn hãng.

9. Tôi có thể tùy chỉnh chế độ Light ON hay Dark ON không?
Có, thiết bị hỗ trợ tùy chọn linh hoạt để phù hợp với mọi loại logic điều khiển của hệ thống PLC.

10. Sản phẩm có được bảo hành không?
Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng Hanyoung Nux theo tiêu chuẩn nhà sản xuất.
