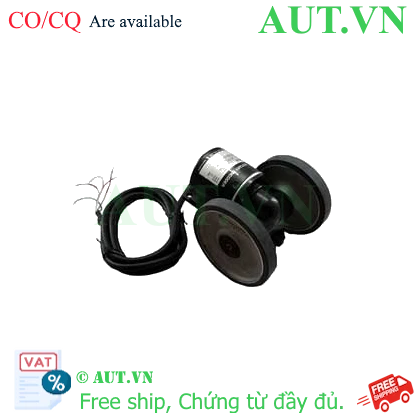

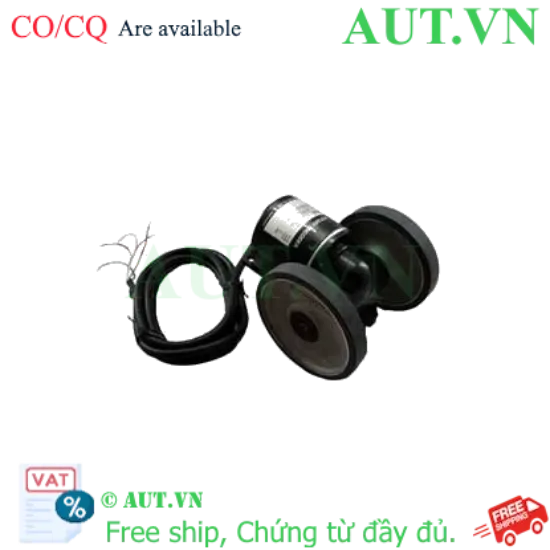

Giới thiệu về Encoder Bánh Xe Hanyoung Nux PSC-MB-ABZ-N-24
Encoder bánh xe Hanyoung Nux PSC-MB-ABZ-N-24 là giải pháp đo lường chuyên dụng hàng đầu hiện nay, được thiết kế để giải quyết triệt để bài toán đo chiều dài và khoảng cách của vật liệu di chuyển trên băng tải. Khác với các loại encoder đo gián tiếp, PSC-MB-ABZ-N-24 sử dụng cơ chế bánh xe lăn tiếp xúc trực tiếp với bề mặt vật liệu (như vải, giấy, màng nhựa, tấm kim loại), giúp loại bỏ hoàn toàn sai số do trượt trục hoặc biến dạng cơ khí trong hệ thống truyền động.
Tại AUT VN, chúng tôi hiểu rằng trong sản xuất tự động hóa, một sai số nhỏ về chiều dài có thể dẫn đến lãng phí nguyên liệu cực lớn. Đó là lý do model PSC-MB-ABZ-N-24 trở thành sự lựa chọn ưu tiên cho các hệ thống cắt cuộn, định lượng vật liệu tự động đòi hỏi sự khắt khe về độ chính xác.
Điểm nổi bật của Encoder Hanyoung Nux PSC-MB-ABZ-N-24
- Độ phân giải tối ưu: Với tỷ số truyền nội bộ 4:1 và độ phân giải 100 xung/vòng, thiết bị đạt độ chính xác cực cao, giúp kỹ thuật viên dễ dàng tính toán: 1 xung tương ứng đúng 1cm.
- Xử lý tín hiệu tốc độ cao: Tần số đáp ứng lên đến 100kHz đảm bảo tín hiệu truyền về PLC luôn chính xác, không xảy ra hiện tượng mất xung ngay cả khi băng tải vận hành ở tốc độ cao.
- Tương thích hệ sinh thái PLC đa dạng: Ngõ ra NPN (Voltage Output) chuẩn công nghiệp, dễ dàng kết nối và lập trình với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron, Delta...
- Vận hành ổn định trong môi trường khắc nghiệt: Vỏ hợp kim chắc chắn, hoạt động bền bỉ trong dải nhiệt độ từ -10 đến 60°C với tiêu chuẩn bảo vệ IP50.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết (Specification) |
| Model | PSC-MB-ABZ-N-24 |
| Nguồn cấp (Power Supply) | 12...24VDC |
| Loại đầu ra (Output Type) | NPN (Voltage output) |
| Số pha đầu ra (Output Phase) | A, B, Z phase |
| Chu vi bánh xe (Wheel Circumference) | 250mm |
| Độ phân giải (Resolution) | 100 xung/vòng |
| Tỷ số truyền (Gear Ratio) | 4:1 |
| Khoảng dịch chuyển 1 xung | 1cm |
| Tần số đáp ứng lớn nhất | 100kHz |
| Tốc độ quay tối đa | 5000rpm |
| Kiểu kết nối | Cáp liền 1.5m (Chống nhiễu) |
| Nhiệt độ hoạt động | -10...60°C |
| Cấp bảo vệ (Protection Class) | IP50 |
| Kích thước / Khối lượng | 98 x 250 x 231mm | 625g |
Lợi ích khi sử dụng Encoder Hanyoung Nux PSC-MB-ABZ-N-24
- Giảm thiểu phế phẩm: Việc đo chính xác đến từng cm giúp kiểm soát chiều dài cắt, giảm thiểu tối đa tỷ lệ sai sót và lãng phí nguyên liệu.
- Tối ưu hóa vận hành: Thay thế hoàn toàn việc đo thủ công, tích hợp trực tiếp vào quy trình điều khiển tự động, tăng năng suất lao động.
- Lắp đặt linh hoạt: Thiết kế dạng bánh xe lăn cho phép lắp đặt mà không cần can thiệp vào trục động cơ, giúp rút ngắn thời gian dừng máy khi nâng cấp hệ thống.
- Độ tin cậy tuyệt đối: Sản phẩm từ Hanyoung Nux (Hàn Quốc) đảm bảo sự ổn định lâu dài, giảm chi phí bảo trì và thay thế.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Lắp đặt cơ khí: Cố định Encoder lên giá đỡ chắc chắn. Điều chỉnh sao cho bánh xe tiếp xúc vừa đủ với bề mặt vật liệu. Lưu ý: Tránh ép quá chặt gây nặng máy hoặc quá lỏng gây trượt bánh xe.
- Đấu nối điện: Cấp nguồn 12-24VDC. Kết nối các pha A, B, Z vào các ngõ vào tốc độ cao (High Speed Counter - HSC) của PLC.
- Cấu hình phần mềm: Trong PLC, thiết lập hàm đếm xung. Với model này, mỗi 1 xung đếm được tương ứng với 1cm vật liệu di chuyển.
- Hiệu chuẩn hệ thống: Chạy thử vật liệu với một chiều dài chuẩn (ví dụ 1 mét) và đối chiếu với giá trị đếm trên PLC để tinh chỉnh sai số (nếu có).
Sản phẩm sử dụng chung
Để xây dựng một hệ thống đo lường chiều dài hoàn chỉnh, quý khách nên kết hợp PSC-MB-ABZ-N-24 với:
- Bộ điều khiển PLC: Các dòng Siemens S7-1200, Mitsubishi FX5U, Omron CP1H...
- Màn hình HMI: Dùng để hiển thị chiều dài thực tế và cài đặt thông số cắt theo yêu cầu.
- Bộ chuyển đổi tín hiệu: Chuyển đổi tín hiệu Encoder sang Modbus RTU cho các hệ thống giám sát từ xa.
- Giá đỡ cơ khí: Sử dụng chân đế Inox hoặc nhôm định hình tùy chỉnh theo kích thước băng tải.
Ứng dụng thực tế của sản phẩm
Encoder bánh xe Hanyoung Nux PSC-MB-ABZ-N-24 được ứng dụng rộng rãi trong các ngành:
- Ngành Dệt May: Đo chiều dài vải cuộn, sợi, ruy băng, dây đai.
- Ngành Bao Bì & In Ấn: Đo màng PE, màng BOPP, giấy cuộn, decal, nhãn mác.
- Ngành Cơ Khí: Đo chiều dài tấm tôn, thanh nhôm, ống thép trên dây chuyền sản xuất.
- Hệ thống Logistics: Định vị chính xác vị trí kiện hàng trên băng truyền tự động.
Câu hỏi thường gặp (FAQ)
1. Encoder PSC-MB-ABZ-N-24 đo chiều dài dựa trên nguyên lý nào?
Thiết bị sử dụng bánh xe lăn tiếp xúc trực tiếp với vật liệu. Khi vật liệu di chuyển làm bánh xe quay, Encoder phát ra các xung điện. PLC sẽ dựa vào chu vi bánh xe và tỷ số truyền để tính ra chiều dài chính xác.
2. Tại sao tôi nên chọn ngõ ra NPN cho hệ thống của mình?
NPN là chuẩn ngõ ra phổ biến nhất tại thị trường Việt Nam, tương thích tuyệt đối với hầu hết các dòng PLC châu Á như Mitsubishi, Omron, Delta.
3. Độ chính xác 1 xung = 1cm có thực sự chính xác không?
Hoàn toàn chính xác. Nhờ hệ thống bánh răng truyền động 4:1 được tinh chỉnh bởi Hanyoung Nux, người dùng không cần tính toán phức tạp, cứ 1 xung tương ứng 1cm.
4. Thiết bị có hoạt động được trong môi trường ẩm ướt hoặc có dầu không?
Sản phẩm đạt chuẩn IP50 (chống bụi), không chống nước. Nếu môi trường có nước hoặc dầu, quý khách nên lắp thêm hộp bảo vệ hoặc liên hệ AUT VN để tư vấn model chuyên dụng.
5. Tôi có thể thay đổi bánh xe để tăng độ phân giải không?
Model này đi kèm bánh xe chuẩn 250mm. Để thay đổi độ phân giải, bạn có thể điều chỉnh trong cài đặt PLC hoặc liên hệ AUT VN để chọn model có chu vi bánh xe khác.
6. Tốc độ vận hành tối đa của Encoder này là bao nhiêu?
Tốc độ quay cho phép tối đa là 5000 vòng/phút, đáp ứng tốt hầu hết các yêu cầu của băng tải công nghiệp hiện nay.
7. Sản phẩm có bao gồm dây cáp kết nối không?
Có, sản phẩm đi kèm dây cáp liền dài 1.5m, có lớp bọc chống nhiễu để đảm bảo tín hiệu ổn định.
8. Làm sao để khắc phục hiện tượng trượt bánh xe khi đo?
Hãy đảm bảo bề mặt vật liệu sạch và lực ép của lò xo giá đỡ vừa đủ. Nếu vật liệu quá trơn, AUT VN sẽ tư vấn cho bạn loại bánh xe có độ bám cao hơn.
9. AUT VN có hỗ trợ hướng dẫn lập trình PLC để đọc xung không?
Có, chúng tôi hỗ trợ tư vấn kỹ thuật và hướng dẫn cấu hình High Speed Counter cho PLC để quý khách vận hành thiết bị nhanh nhất.
10. Sản phẩm có đầy đủ chứng từ CO/CQ không?
Có, tất cả sản phẩm tại AUT VN đều cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) chính hãng.
11. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng cho các lỗi từ nhà sản xuất.
12. Tôi có thể mua lẻ 1 chiếc tại AUT VN không?
Có, AUT VN cung cấp sỉ và lẻ cho mọi đối tượng khách hàng doanh nghiệp và cá nhân trên toàn quốc.
Nguồn tham khảo: Hanyoung Nux Official
