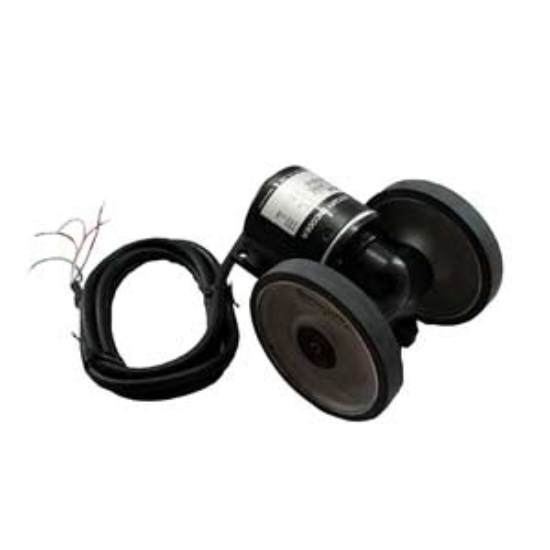

Encoder Bánh Xe Hanyoung Nux PSC-MC-ABZ-N-24 | Độ Phân Giải 1mm, Ngõ Ra NPN, Đo Chiều Dài Chính Xác

Độ chính xác vượt trội: Độ phân giải 1mm/xung giúp kiểm soát chiều dài vật liệu tuyệt đối, giảm thiểu tối đa phế phẩm.
Ngõ ra NPN chuyên dụng: Tín hiệu 3 pha A, B, Z tương thích hoàn hảo với các dòng PLC Siemens, Mitsubishi, Omron...
Tốc độ đáp ứng cực cao: Tần số lên đến 100kHz và tốc độ quay 5000rpm, đáp ứng các dây chuyền sản xuất tốc độ lớn.
Thiết kế công nghiệp bền bỉ: Chuẩn bảo vệ IP50, bánh xe chống mài mòn, hoạt động ổn định trong môi trường nhà máy.
Nguồn cấp linh hoạt: Dải điện áp rộng 12-24VDC, đảm bảo vận hành an toàn và ổn định.

nhà chế tạo: Hanyoung Nux

SKU: PSC-MC-ABZ-N-24

Giá cũ: 1.821.150 ₫

Giá bán: 1.456.920 ₫

Giới thiệu Encoder Bánh Xe Hanyoung Nux PSC-MC-ABZ-N-24

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát chính xác chiều dài vật liệu là yếu tố then chốt để đảm bảo chất lượng sản phẩm và tối ưu hóa chi phí. Encoder Bánh Xe Hanyoung Nux PSC-MC-ABZ-N-24 là giải pháp đo lường tuyến tính chuyên dụng, giúp chuyển đổi chuyển động quay của bánh xe tiếp xúc trực tiếp với vật liệu thành tín hiệu xung điện kỹ thuật số chính xác. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang lại sự tin cậy và độ bền cao cho mọi hệ thống đo mét tự động.

Điểm nổi bật của Encoder PSC-MC-ABZ-N-24

Đo lường siêu chính xác: Với tỷ lệ 1 xung tương ứng 1mm, thiết bị cho phép kiểm soát chính xác các khoảng cách cắt, cuộn hoặc di chuyển vật liệu với sai số cực thấp.
Xác định hướng và điểm gốc: Nhờ ngõ ra NPN với đầy đủ 3 pha A, B, Z, hệ thống không chỉ đo được chiều dài mà còn xác định chính xác hướng chuyển động (tiến/lùi) và điểm Home (Z).
Khả năng làm việc tốc độ cao: Tần số phản hồi đạt 100kHz và tốc độ quay tối đa 5000rpm, giúp máy móc vận hành ở tốc độ cao mà không bị mất xung hay sai lệch dữ liệu.
Độ bền vượt trội: Bánh xe được chế tạo từ vật liệu đặc biệt chống mài mòn, kết hợp tiêu chuẩn IP50 giúp thiết bị hoạt động bền bỉ trong môi trường bụi bẩn công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	PSC-MC-ABZ-N-24
Thương hiệu	Hanyoung Nux (Hàn Quốc)
Nguồn cấp điện	12 - 24VDC
Độ phân giải tuyến tính	1mm / xung
Kiểu ngõ ra	NPN (Open Collector) - Pha A, B, Z
Tần số đáp ứng tối đa	100kHz
Tốc độ quay tối đa	5000 rpm
Cấp bảo vệ	IP50

Lợi ích khi sử dụng Encoder PSC-MC-ABZ-N-24

Tối ưu hóa chi phí: Loại bỏ sai số trong quá trình cắt và cuộn (vải, giấy, màng nhựa), giúp giảm tỷ lệ phế phẩm, tiết kiệm nguyên vật liệu.
Tích hợp hệ thống dễ dàng: Thiết kế chuẩn công nghiệp, ngõ ra NPN tương thích trực tiếp với hầu hết các dòng PLC phổ biến hiện nay.
Giảm downtime: Độ bền cao và khả năng bảo trì dễ dàng giúp hạn chế tối đa thời gian dừng máy đột ngột.

Hướng dẫn lắp đặt và vận hành (How-to)

Lắp đặt cơ khí: Cố định Encoder vào giá đỡ sao cho bánh xe đo tiếp xúc vừa đủ với bề mặt vật liệu. Lưu ý: Lực ép vừa phải để tránh trượt bánh xe hoặc làm mòn nhanh bánh xe.
Đấu nối điện: Kết nối nguồn 12-24VDC vào chân VCC và GND. Đấu nối các dây tín hiệu pha A, B, Z vào cổng High-Speed Counter (HSC) của PLC.
Cấu hình lập trình: Thiết lập bộ đếm xung trong PLC với hệ số quy đổi 1 xung = 1mm để hiển thị chính xác chiều dài thực tế trên màn hình HMI.

Sản phẩm sử dụng chung và giải pháp thay thế (isRelatedTo)

Quý khách có thể tham khảo các dòng sản phẩm tương đương để tối ưu hệ thống:

Encoder Hanyoung Nux PSC-MC-ABZ-T-24 (Phiên bản ngõ ra PNP).
Encoder Autonics ENC-1-1-T-24 (Giải pháp đo 1mm thay thế).
Encoder Hanyoung Nux PSC-MB-ABZ-N-24 (Kích thước bánh xe khác).

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Ngành dệt may: Đo chính xác chiều dài vải, sợi trong máy cuộn tự động.
Ngành bao bì & In ấn: Kiểm soát độ dài màng nhựa, giấy, nhãn dán trong máy đóng gói.
Sản xuất cáp & Ống nhựa: Đo chiều dài dây điện, ống PVC trong dây chuyền kéo sợi.
Hệ thống băng tải: Theo dõi vị trí và quãng đường di chuyển của sản phẩm trên băng chuyền.

FAQ - Giải đáp thắc mắc từ chuyên gia AUT VN

1. Encoder PSC-MC-ABZ-N-24 khác gì so với Encoder gắn trục thông thường?
Encoder gắn trục đo vòng quay động cơ, trong khi model này sử dụng bánh xe tiếp xúc trực tiếp vật liệu để đo chiều dài tuyến tính, loại bỏ sai số do trượt trục.

2. Tôi nên chọn ngõ ra NPN hay PNP cho hệ thống của mình?
Nếu PLC của bạn kích hoạt ở mức thấp (0V) thì chọn NPN (mẫu này). Nếu PLC kích hoạt ở mức cao (24V) thì hãy chọn bản PNP (PSC-MC-ABZ-T-24).

3. Làm sao để khắc phục hiện tượng bánh xe bị trượt khi đo?
Hãy kiểm tra lại lực ép của giá đỡ và đảm bảo bề mặt vật liệu sạch. Nếu vật liệu quá trơn, hãy liên hệ AUT VN để tư vấn loại bánh xe có ma sát cao hơn.

4. Sản phẩm có thể đo được tốc độ di chuyển của vật liệu không?
Có. Bằng cách tính số xung nhận được trong một đơn vị thời gian qua PLC, bạn có thể tính ra vận tốc (m/phút hoặc mm/s).

5. Độ phân giải 1mm có đủ chính xác cho công nghiệp không?
Với các ứng dụng dệt may và bao bì, 1mm là mức tiêu chuẩn rất cao. Nếu cần độ chính xác micrometer, hãy liên hệ chúng tôi để tư vấn dòng cao cấp hơn.

6. Ý nghĩa tần số đáp ứng 100kHz là gì?
Nó xác định tốc độ truyền tín hiệu tối đa. Nếu vật liệu chạy quá nhanh vượt ngưỡng 100kHz, PLC có thể không đếm kịp, gây sai lệch.

7. Cấp bảo vệ IP50 có chống được nước không?
IP50 bảo vệ thiết bị khỏi bụi, nhưng KHÔNG chống nước. Tránh lắp đặt nơi có nước bắn trực tiếp.

8. Bánh xe bị mòn có thể thay thế được không?
Có, bánh xe được thiết kế để có thể thay thế dễ dàng, giúp tiết kiệm chi phí bảo trì.

9. Tại sao nên mua hàng tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, đầy đủ CO/CQ, bảo hành uy tín và hỗ trợ kỹ thuật tận tâm.

10. Chính sách giao hàng tại AUT VN như thế nào?
Chúng tôi hỗ trợ giao hàng nhanh toàn quốc và tư vấn kỹ thuật 24/7 qua Hotline/Zalo.

Nguồn tham khảo: Hanyoung Nux Official
