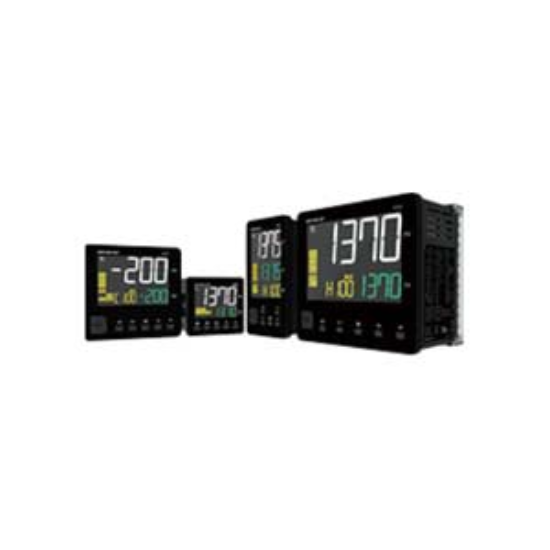

Đồng hồ nhiệt Hanyoung Nux VX4-UCNA-A2 - Điều khiển PID, Ngõ ra Analog, Chuẩn IP66

Model: VX4-UCNA-A2 (Hanyoung Nux)
Nguồn cấp: 100...240VAC
Ngõ ra: Dòng điện tuyến tính (Linear Current) & 2 ngõ ra điều khiển
Chế độ điều khiển: PID, ON-OFF, 2-DOF PID (Sưởi & Làm mát)
Cảm biến hỗ trợ: Đa dạng (K, J, Pt100, 4-20mA, 0-10V...)
Kích thước: 48x48mm, chuẩn bảo vệ IP66

nhà chế tạo: Hanyoung Nux

SKU: VX4-UCNA-A2

Tải xuống mẫu

Giá cũ: 1.781.136 ₫

Giá bán: 1.484.280 ₫

Số lượng:

Giới thiệu về Bộ điều khiển nhiệt độ Hanyoung Nux VX4-UCNA-A2

Đồng hồ nhiệt Hanyoung Nux VX4-UCNA-A2 là giải pháp điều khiển nhiệt độ công nghiệp cao cấp, được thiết kế để mang lại sự chính xác tuyệt đối trong các hệ thống sưởi và làm mát. Với khả năng xử lý linh hoạt nhiều loại cảm biến và thuật toán PID tiên tiến, VX4-UCNA-A2 giúp doanh nghiệp tối ưu hóa quy trình sản xuất, giảm thiểu sai số nhiệt và bảo vệ thiết bị vận hành bền bỉ.

Điểm nổi bật của VX4-UCNA-A2

Điều khiển PID thông minh: Tích hợp chế độ 2-DOF PID giúp triệt tiêu sai số nhanh chóng, duy trì nhiệt độ ổn định tuyệt đối.
Ngõ ra Analog linh hoạt: Ngõ ra dòng điện tuyến tính (Linear Current) cho phép kết nối dễ dàng với các biến tần hoặc bộ điều khiển trung tâm.
Khả năng tương thích cực cao: Hỗ trợ hầu hết các loại cảm biến phổ biến hiện nay như K, J, Pt100, cùng các tín hiệu điện áp và dòng điện.
Thiết kế bền bỉ: Chuẩn IP66 chống bụi và nước, phù hợp cho môi trường nhà xưởng khắc nghiệt.
Hệ thống cảnh báo an toàn: Tích hợp chức năng phát hiện lỗi cảm biến và đứt dây điện trở nhiệt (Heater burnout detection).

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	VX4-UCNA-A2
Nguồn cấp	100...240VAC
Số kênh	1 Kênh
Chế độ điều khiển	Sưởi (Heating), Làm mát (Cooling)
Phương pháp điều khiển	ON-OFF, PID, 2-DOF PID
Đầu vào cảm biến	E, J, K, L, N, R, S, T, U, W, JPt 100Ω, Pt 100Ω, 0...20mADC, B, PL2, 0...50mVDC, 0...100mV, 1...5VDC, 0...5VDC, 0...10VDC, 4...20mADC
Loại ngõ ra điều khiển	Dòng điện tuyến tính (Linear current output)
Số ngõ ra điều khiển	2
Kiểu hiển thị	Màn hình LCD (8 ký tự, cao 15.2mm)
Dải nhiệt độ	Đa dạng tùy theo cảm biến (Ví dụ: -200...1370ºC, 0...2300ºC)
Kích thước lỗ lắp	W45 x H45 mm (Tổng thể 48x48x63mm)
Cấp bảo vệ	IP66
Tiêu chuẩn	CE, UL, KC

Lợi ích khi sử dụng VX4-UCNA-A2

Nâng cao chất lượng sản phẩm: Việc kiểm soát nhiệt độ chính xác giúp sản phẩm đầu ra đồng nhất, giảm tỷ lệ phế phẩm.
Tiết kiệm năng lượng: Thuật toán PID tối ưu giúp thiết bị không bị quá nhiệt, giảm tiêu thụ điện năng cho hệ thống sưởi.
Giảm chi phí bảo trì: Chức năng phát hiện lỗi Heater burnout giúp phát hiện sớm sự cố, tránh hư hỏng dây chuyền nghiêm trọng.
Lắp đặt nhanh chóng: Kích thước tiêu chuẩn 48x48mm dễ dàng thay thế cho các dòng đồng hồ nhiệt cũ.

Hướng dẫn sử dụng cơ bản (How-to)

Bước 1: Lắp đặt: Gắn thiết bị vào mặt tủ điện qua lỗ khoét 45x45mm, cố định bằng bracket đi kèm.
Bước 2: Đấu nối: Kết nối nguồn 100-240VAC vào chân nguồn; kết nối cảm biến (Thermocouple/RTD) vào chân input theo sơ đồ.
Bước 3: Cấu hình cảm biến: Truy cập menu cài đặt để chọn loại cảm biến tương ứng (ví dụ: chọn 'K' nếu dùng can nhiệt K).
Bước 4: Cài đặt giá trị Set Point (SV): Thiết lập mức nhiệt độ mong muốn cho hệ thống.
Bước 5: Tự động điều chỉnh (Auto-Tuning): Kích hoạt chế độ AT để thiết bị tự tính toán thông số PID phù hợp với tải nhiệt thực tế.

Sản phẩm sử dụng chung

Để hệ thống vận hành hoàn chỉnh, VX4-UCNA-A2 thường được kết hợp cùng:

SSR (Solid State Relay): Rơ le bán dẫn để đóng ngắt tải nhiệt tốc độ cao.
Cảm biến nhiệt độ: Can nhiệt loại K, J hoặc Pt100 chính hãng Hanyoung Nux.
Khởi động từ (Contactor): Đối với các tải nhiệt công suất lớn.
Tủ điện điều khiển: Vỏ tủ đạt chuẩn IP để bảo vệ thiết bị.

Ứng dụng thực tế

Công nghiệp nhựa: Điều khiển nhiệt độ máy ép nhựa, máy đùn nhựa.
Sản xuất thực phẩm: Lò sấy, nồi hấp công nghiệp, máy đóng gói.
Hóa chất & Dược phẩm: Kiểm soát nhiệt độ bồn phản ứng, tủ sấy tiệt trùng.
Điện tử: Lò hàn reflow, máy ép nhiệt.

Câu hỏi thường gặp (FAQ)

1. VX4-UCNA-A2 khác gì so với các dòng VX4 thông thường?
Model này có ngõ ra dòng điện tuyến tính (Linear current output), phù hợp để truyền tín hiệu điều khiển cho các thiết bị analog khác thay vì chỉ đóng ngắt Relay.

2. Tôi có thể dùng Pt100 cho thiết bị này không?
Có, thiết bị hỗ trợ đầy đủ Pt100 và JPt 100 Ohm.

3. Chế độ 2-DOF PID là gì?
Đây là thuật toán PID cải tiến giúp giảm thiểu độ vọt lố (overshoot) khi thay đổi nhiệt độ đột ngột, giúp hệ thống ổn định nhanh hơn.

4. Thiết bị có hỗ trợ truyền thông Modbus không?
Model VX4-UCNA-A2 hiện tại không tích hợp truyền thông (No communication).

5. Làm sao để biết điện trở nhiệt bị cháy?
Thiết bị có chức năng "Heater burnout detection", khi phát hiện đứt dây hoặc lỗi SSR, màn hình sẽ hiển thị cảnh báo lỗi.

6. Chuẩn IP66 có ý nghĩa gì?
IP66 nghĩa là thiết bị chống bụi hoàn toàn và chống lại các tia nước mạnh từ mọi hướng, rất an toàn trong môi trường công nghiệp.

7. Tôi cần cài đặt gì khi thay đổi loại cảm biến?
Bạn cần vào menu cài đặt thông số hệ thống (System setup) và chọn đúng ký hiệu loại cảm biến (ví dụ: K, J, Pt100) để giá trị đo chính xác.

8. Sản phẩm có bảo hành không?
Sản phẩm được bảo hành chính hãng theo chính sách của Hanyoung Nux và hỗ trợ kỹ thuật từ AUT VN.

9. Kích thước 48x48mm có phổ biến không?
Đây là kích thước chuẩn công nghiệp DIN, dễ dàng lắp đặt và thay thế cho hầu hết các loại tủ điện hiện nay.

10. Tôi có thể điều khiển cả sưởi và làm mát cùng lúc không?
Có, thiết bị hỗ trợ điều khiển song song cả hệ thống sưởi và làm mát tùy theo cấu hình ngõ ra.
