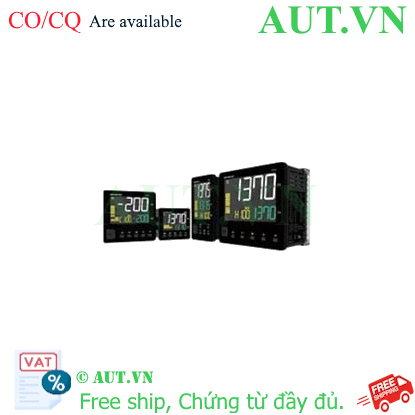

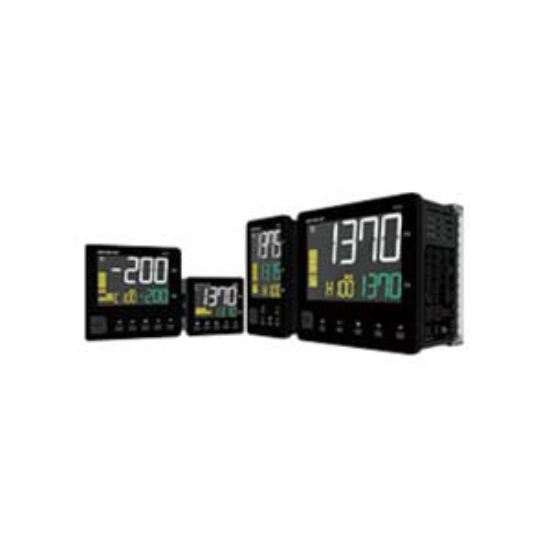

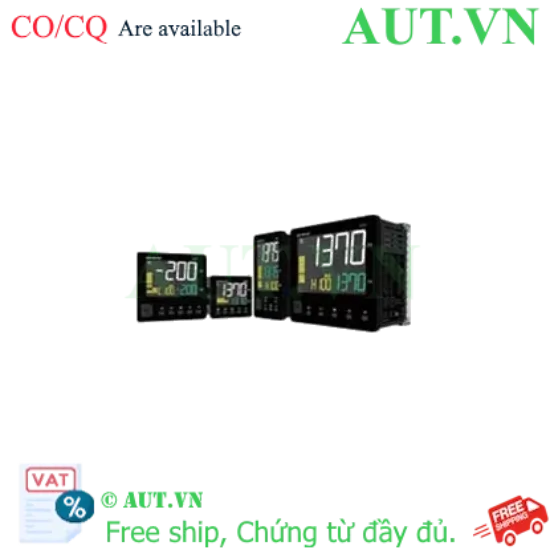

Bộ điều khiển nhiệt độ Hanyoung Nux VX4-USNA-A2 - Điều khiển PID chính xác, Ngõ ra SSR, Chuẩn IP66
- Model: VX4-USNA-A2 (Thương hiệu Hanyoung Nux)
- Nguồn cấp: 100...240VAC (Hoạt động ổn định trong dải điện áp rộng)
- Chế độ điều khiển: PID, ON-OFF, 2-DOF PID cho độ chính xác tuyệt đối
- Ngõ ra: Voltage output chuyên dụng điều khiển SSR và 2 ngõ ra phụ Relay
- Đầu vào cảm biến: Đa năng (Universal Input) hỗ trợ K, J, Pt100, 4-20mA...
- Kích thước: 48x48mm, tiêu chuẩn bảo vệ IP66 chống bụi và nước
Giá cũ:
1.786.932 ₫
1.489.110 ₫
Giới thiệu về Bộ điều khiển nhiệt độ Hanyoung Nux VX4-USNA-A2
Bộ điều khiển nhiệt độ Hanyoung Nux VX4-USNA-A2 là giải pháp điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong công nghiệp. Với khả năng điều khiển PID tiên tiến, sản phẩm giúp duy trì mức nhiệt độ ổn định, loại bỏ sai số dao động, từ đó nâng cao chất lượng sản phẩm trong các quy trình sưởi hoặc làm mát.
Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo tiêu chuẩn kỹ thuật quốc tế (CE, UL, KC) và độ bền bỉ vượt trội trong môi trường sản xuất khắc nghiệt.
Điểm nổi bật của Hanyoung Nux VX4-USNA-A2
- Điều khiển PID thông minh: Tích hợp thuật toán 2-DOF PID giúp hệ thống đạt đến nhiệt độ cài đặt nhanh nhất và ổn định nhất, giảm thiểu hiện tượng vọt lố (overshoot).
- Đầu vào đa năng (Universal Input): Tương thích với hầu hết các loại cảm biến nhiệt độ phổ biến hiện nay như Thermocouple (K, J, E, R, S, T, N...) và RTD (Pt100, JPt100), giúp linh hoạt trong lắp đặt.
- Ngõ ra tối ưu cho SSR: Ngõ ra dạng điện áp (Voltage output) được thiết kế đặc biệt để điều khiển Relay bán dẫn (SSR), cho tốc độ đóng ngắt nhanh và tuổi thọ cao hơn relay cơ.
- Thiết kế bền bỉ: Chuẩn bảo vệ IP66 giúp thiết bị chống bụi hoàn toàn và chống lại các tia nước mạnh, lý tưởng cho môi trường nhà xưởng.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model |
VX4-USNA-A2 |
| Nguồn cấp |
100...240VAC |
| Loại ngõ ra điều khiển |
Voltage output (Điều khiển SSR) |
| Số ngõ ra phụ |
2 Relay output |
| Đầu vào cảm biến |
E, J, K, L, N, R, S, T, U, W, JPt 100Ω, Pt 100Ω, 0...20mADC, B, PL2, 0...50mVDC, 0...100mV, 1...5VDC, 0...5VDC, 0...10VDC, 4...20mADC |
| Phương pháp điều khiển |
ON-OFF, PID, 2-DOF PID |
| Màn hình hiển thị |
LCD 8 ký tự, chiều cao chữ 15.2mm |
| Kích thước lỗ lắp |
W45 x H45mm (Kích thước ngoài 48x48x63mm) |
| Cấp độ bảo vệ |
IP66 |
| Tiêu chuẩn |
CE, UL, KC |
Lợi ích khi sử dụng VX4-USNA-A2
- Tiết kiệm năng lượng: Nhờ điều khiển PID chính xác, thiết bị tránh được việc cấp nhiệt dư thừa, giảm chi phí điện năng.
- Tăng tuổi thọ thiết bị: Ngõ ra điều khiển SSR loại bỏ tia lửa điện và mài mòn tiếp điểm thường thấy ở relay cơ.
- Vận hành đơn giản: Giao diện LCD rõ nét, dễ dàng cài đặt thông số ngay cả trong môi trường thiếu sáng.
- Độ tin cậy cao: Khả năng phát hiện lỗi cảm biến và lỗi đứt dây Heater giúp ngăn ngừa sự cố cháy nổ trong hệ thống.
Hướng dẫn sử dụng và cài đặt cơ bản
- Lắp đặt: Cắt lỗ bảng điều khiển 45x45mm, đặt thiết bị vào và siết chặt bracket đi kèm.
- Đấu nối: Kết nối nguồn cấp (100-240VAC), đấu nối cảm biến nhiệt độ vào đúng chân đầu vào và kết nối ngõ ra Voltage với SSR.
- Cấu hình cảm biến: Truy cập Menu cài đặt để chọn đúng loại cảm biến (ví dụ: Type K hoặc Pt100) để thiết bị đo chính xác.
- Cài đặt nhiệt độ (SV): Sử dụng các phím mũi tên để thiết lập giá trị nhiệt độ mong muốn.
- Tối ưu PID (Auto-Tuning): Kích hoạt chế độ AT (Auto-Tuning) để bộ điều khiển tự động tính toán các thông số P, I, D phù hợp với tải nhiệt thực tế của bạn.
Sản phẩm sử dụng chung
Để hệ thống hoạt động hoàn hảo, VX4-USNA-A2 nên được kết hợp với:
- SSR (Solid State Relay): Thiết bị bắt buộc để nhận tín hiệu Voltage output từ VX4 và đóng ngắt nguồn cho thanh nhiệt.
- Cảm biến nhiệt độ: Can K, Can J hoặc RTD Pt100 tùy theo dải nhiệt độ ứng dụng.
- Khởi động từ (Contactor): Sử dụng cho các ngõ ra phụ Relay để điều khiển quạt làm mát hoặc còi báo động.
Ứng dụng thực tế của sản phẩm
- Công nghiệp nhựa: Điều khiển nhiệt độ máy ép nhựa, máy đùn nhựa.
- Thực phẩm & Y tế: Lò sấy thực phẩm, tủ ấp trứng, nồi hấp tiệt trùng.
- Sản xuất linh kiện: Lò hàn reflow, máy sấy linh kiện điện tử.
- Phòng thí nghiệm: Bể điều nhiệt, lò nung nhiệt độ cao.
Câu hỏi thường gặp (FAQ)
1. VX4-USNA-A2 khác gì với các dòng điều khiển nhiệt độ giá rẻ?
Điểm khác biệt nằm ở thuật toán 2-DOF PID và khả năng điều khiển SSR cực kỳ chính xác, cùng tiêu chuẩn IP66 bền bỉ, giúp hệ thống vận hành ổn định hơn nhiều lần.
2. Tôi có thể dùng cảm biến Pt100 cho bộ điều khiển này không?
Có, VX4-USNA-A2 hỗ trợ đa dạng đầu vào, bao gồm cả Pt100 và JPt100.
3. Ngõ ra Voltage output là gì và tại sao cần SSR?
Ngõ ra Voltage cung cấp điện áp thấp để kích hoạt SSR. SSR là relay bán dẫn không có tiếp điểm cơ học, giúp đóng ngắt nhanh, không gây nhiễu và không bị mòn, rất phù hợp cho điều khiển PID.
4. Làm sao để bộ điều khiển tự tìm thông số PID phù hợp?
Bạn hãy sử dụng chức năng Auto-Tuning (AT). Thiết bị sẽ tự chạy thử và tính toán thông số P, I, D tối ưu cho tải nhiệt của bạn.
5. Thiết bị có hỗ trợ điều khiển làm mát không?
Có, VX4-USNA-A2 hỗ trợ cả điều khiển sưởi (Heating) và làm mát (Cooling).
6. Nếu cảm biến bị đứt dây, thiết bị sẽ báo như thế nào?
Thiết bị tích hợp chức năng Sensor error detection, sẽ hiển thị thông báo lỗi trên màn hình LCD để người dùng kịp thời xử lý.
7. Kích thước 48x48mm có phổ biến không?
Đây là kích thước chuẩn công nghiệp (DIN standard), dễ dàng thay thế cho hầu hết các loại đồng hồ nhiệt hiện có trên thị trường.
8. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Hanyoung Nux và được hỗ trợ kỹ thuật từ AUT VN.
9. Tôi có thể cài đặt dải nhiệt độ tối đa là bao nhiêu?
Tùy loại cảm biến, thiết bị có thể đo lên đến 2300ºC (với một số loại can nhiệt đặc biệt).
10. Sản phẩm có xuất được CO/CQ không?
AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ cho mọi sản phẩm Hanyoung Nux chính hãng.
