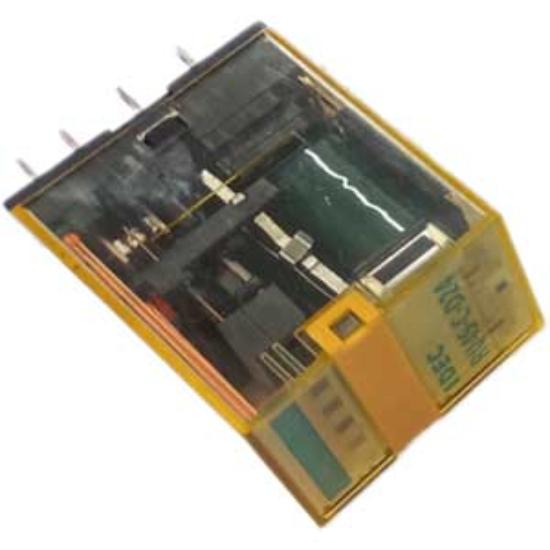

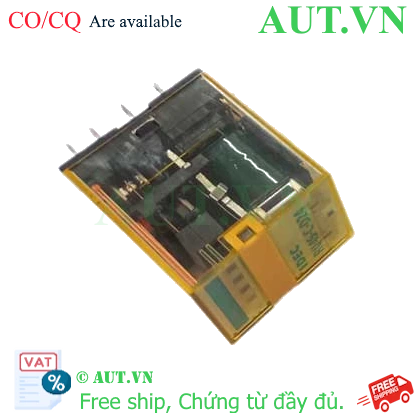

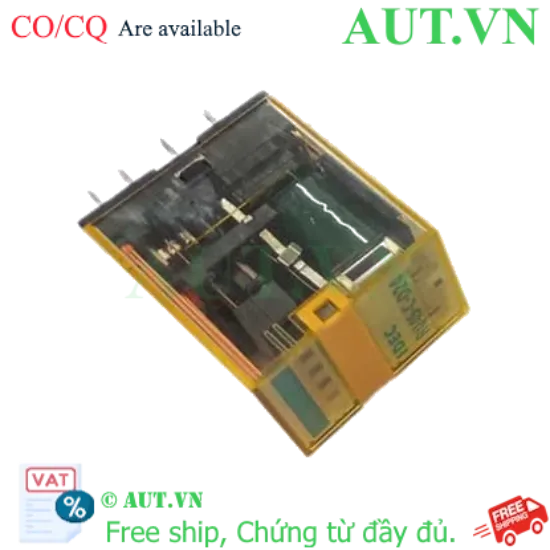

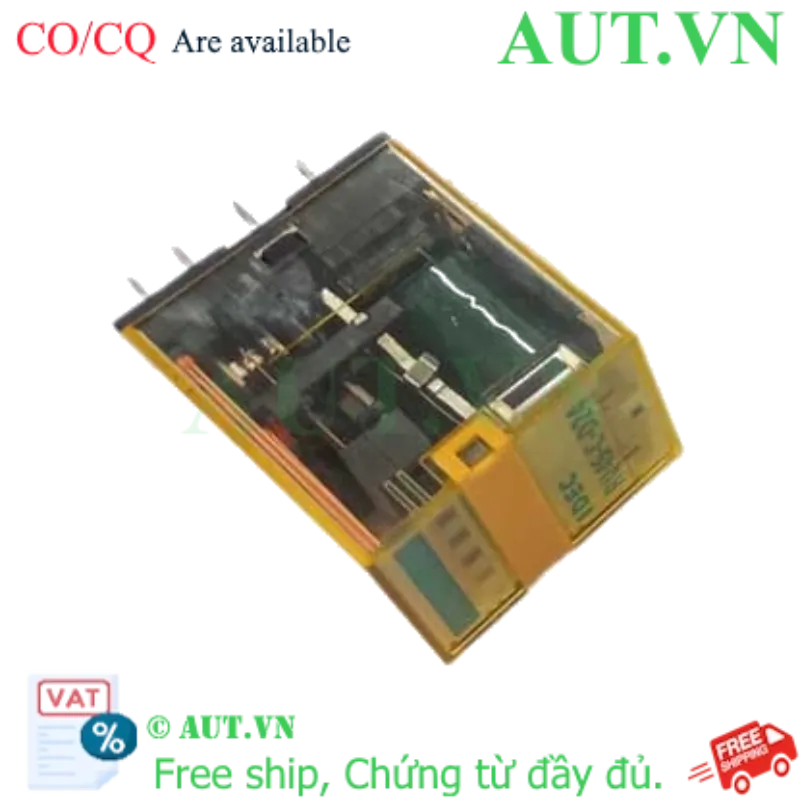

Rơ le trung gian IDEC RU4S-C-D24 | 24VDC, 4PDT, Tích hợp LED & Nút Test | AUT VN

Thương hiệu: IDEC Nhật Bản chính hãng, tiêu chuẩn công nghiệp toàn cầu.
Thông số kỹ thuật: Điện áp cuộn dây 24VDC, cấu hình 4PDT (4 cặp tiếp điểm), 14 chân dẹt.
Tính năng ưu việt: Tích hợp đèn LED chỉ thị trạng thái và nút nhấn Test cơ học giúp chẩn đoán lỗi cực nhanh.
Độ bền vượt trội: Tiếp điểm mạ vàng chống oxy hóa, dòng định mức 6A, vận hành ổn định trong môi trường khắc nghiệt.
Ứng dụng: Chuyên dụng cho tủ điện PLC, hệ thống tự động hóa và điều khiển chính xác cao.

nhà chế tạo: IDEC

khả dụng: Trong kho

SKU: RU4S-C-D24

Tải xuống mẫu

Giá cũ: 179.400 ₫

Giá bán: 143.520 ₫

Số lượng:

Giới thiệu về Rơ le trung gian IDEC RU4S-C-D24

Rơ le trung gian IDEC RU4S-C-D24 là thiết bị chuyển mạch tín hiệu cao cấp từ thương hiệu IDEC Nhật Bản. Đây là giải pháp hoàn hảo để làm cầu nối cách ly điện áp và khuếch đại tín hiệu từ các bộ điều khiển nhạy cảm như PLC, vi điều khiển đến các thiết bị chấp hành công suất lớn (contactor, van solenoid, đèn báo). Việc tích hợp phiên bản "C" (có LED và nút Test) giúp kỹ thuật viên tối ưu hóa quy trình vận hành và bảo trì, đảm bảo hệ thống không bị gián đoạn bởi các sự cố nhỏ.

Điểm nổi bật của Rơ le IDEC RU4S-C-D24

Công nghệ Nhật Bản: Tiếp điểm hợp kim bạc mạ vàng giúp giảm tối đa điện trở tiếp xúc, chống ăn mòn và kéo dài tuổi thọ lên đến hàng triệu chu kỳ đóng ngắt.
Giám sát trực quan (LED Indicator): Đèn LED tích hợp cho phép nhận biết ngay trạng thái On/Off của cuộn dây mà không cần dùng đồng hồ đo, rút ngắn thời gian xử lý sự cố.
Kiểm tra cưỡng bức (Test Button): Nút Test cơ học cho phép kích hoạt tiếp điểm mà không cần cấp điện cho cuộn dây, hỗ trợ kiểm tra mạch đầu ra độc lập, an toàn tuyệt đối.
Lắp đặt linh hoạt: Thiết kế 14 chân dẹt Plug-in cho phép thay thế nhanh chóng trên đế cắm, giảm thiểu tối đa thời gian dừng máy (downtime) của nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	RU4S-C-D24
Thương hiệu	IDEC (Nhật Bản)
Điện áp định mức cuộn dây	24VDC
Cấu hình tiếp điểm	4PDT (4 cặp tiếp điểm chuyển đổi: 4NO + 4NC)
Số chân cắm	14 chân dẹt (Flat pins)
Dòng điện định mức	6A (Tải thuần trở)
Tính năng đặc biệt	Đèn LED báo trạng thái & Nút nhấn Test cơ học
Nhiệt độ vận hành	-55°C đến +60°C
Kích thước	21mm x 27.5mm x 41.4mm
Tiêu chuẩn chứng nhận	UL, CSA, EN

Nguồn tham khảo: IDEC Official Website.

Lợi ích khi sử dụng Rơ le RU4S-C-D24 cho hệ thống

Khi lựa chọn Rơ le IDEC RU4S-C-D24 tại AUT VN, quý khách hàng sẽ nhận được những giá trị thực tế:

Bảo vệ PLC tuyệt đối: Cách ly hoàn toàn mạch điều khiển 24VDC với mạch động lực, loại bỏ rủi ro cháy hỏng Board PLC khi xảy ra ngắn mạch tại tải.
Tối ưu hóa không gian: Cấu hình 4PDT cho phép điều khiển đồng thời 4 thiết bị độc lập chỉ với 1 tín hiệu kích, giúp giản lược dây dẫn và tiết kiệm diện tích tủ điện.
Chi phí vận hành thấp: Độ bền vật liệu cao giúp giảm tần suất thay thế linh kiện, đảm bảo dây chuyền sản xuất vận hành liên tục 24/7.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt đế cắm chuyên dụng (Khuyến nghị dùng đế SN4S-05D) lên thanh ray DIN trong tủ điện.
Bước 2: Đấu nối nguồn 24VDC vào hai chân cuộn dây (Coil), lưu ý đấu đúng cực tính (+/-) để đèn LED hoạt động.
Bước 3: Kết nối các chân Common, NO, NC tới các thiết bị chấp hành theo đúng sơ đồ kỹ thuật.
Bước 4: Cắm rơ le RU4S-C-D24 vào đế, nhấn nhẹ để đảm bảo các chân dẹt tiếp xúc hoàn toàn.
Bước 5: Cấp nguồn vận hành, quan sát đèn LED hoặc nhấn nút Test để xác nhận hệ thống hoạt động chính xác.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Để đảm bảo an toàn và hiệu suất cao nhất, RU4S-C-D24 nên được sử dụng cùng:

Đế cắm rơ le SN4S-05D: Chống rung lắc, hỗ trợ lắp đặt nhanh trên DIN Rail.
Bộ nguồn Switching 24VDC: Đảm bảo điện áp ổn định, tránh hiện tượng rung tiếp điểm do sụt áp.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các môi trường công nghiệp khắt khe:

Hệ thống máy CNC: Điều khiển van khí nén và relay trung gian trong tủ điện máy phay, máy tiện.
Dây chuyền tự động hóa: Truyền tín hiệu từ cảm biến về PLC và điều khiển cơ cấu chấp hành trong nhà máy điện tử, thực phẩm.
Hệ thống HVAC & BMS: Quản lý đóng ngắt cụm điều hòa trung tâm và điều khiển năng lượng tòa nhà thông minh.
Mạch Logic công nghiệp: Xây dựng các mạch liên động, tuần tự mà không cần lập trình phức tạp.

FAQ - Giải đáp thắc mắc thường gặp

1. Rơ le RU4S-C-D24 khác gì với model RU4S-D24 thường?
RU4S-C-D24 là phiên bản nâng cấp tích hợp thêm đèn LED báo trạng thái và nút nhấn Test cơ học, giúp việc bảo trì và chẩn đoán lỗi nhanh hơn nhiều so với bản thường.

2. Tôi có thể dùng nguồn 220VAC cho model này không?
Tuyệt đối KHÔNG. Model này chỉ dùng cho 24VDC. Nếu cấp 220VAC sẽ gây cháy cuộn dây ngay lập tức. Vui lòng chọn model RU4S-C-A220 cho nguồn 220VAC.

3. Ý nghĩa của thông số 4PDT là gì?
4PDT (4 Pole Double Throw) nghĩa là có 4 cặp tiếp điểm độc lập. Mỗi cặp gồm 1 chân chung (COM), 1 thường đóng (NC) và 1 thường mở (NO), cho phép điều khiển 4 mạch khác nhau cùng lúc.

4. Sản phẩm tại AUT VN có cam kết chính hãng không?
AUT VN cam kết cung cấp rơ le IDEC chính hãng 100% từ Nhật Bản, có đầy đủ chứng chỉ CO/CQ cho mọi đơn hàng.

5. Tuổi thọ tiếp điểm của RU4S-C-D24 là bao lâu?
Với tải thuần trở 6A, tiếp điểm mạ vàng cao cấp của IDEC có thể đạt hàng triệu lần đóng ngắt tùy theo điều kiện vận hành.

6. Tại sao nên chọn IDEC thay vì các dòng rẻ tiền?
IDEC cung cấp độ chính xác tuyệt đối, chống oxy hóa và chịu nhiệt tốt, loại bỏ các lỗi vặt gây dừng máy, từ đó tiết kiệm chi phí vận hành lâu dài.

7. Model này dùng chung với loại đế cắm nào?
Sản phẩm tương thích hoàn hảo với đế cắm SN4S-05D, đảm bảo tiếp xúc điện tốt và an toàn điện.

8. Đèn LED không sáng khi đã cấp nguồn, nguyên nhân do đâu?
Hãy kiểm tra lại cực tính nguồn cấp (+/-) vì LED yêu cầu đúng cực, hoặc kiểm tra xem điện áp cấp có đủ 24VDC hay không.

9. Nút Test trên rơ le hoạt động như thế nào?
Khi nhấn nút Test, cơ cấu cơ học sẽ ép tiếp điểm đóng lại mà không cần điện, dùng để kiểm tra nhanh xem tải đầu ra có hoạt động hay không.
