Ý nghĩa của tiếp điểm 1NO + 1NC trong sản phẩm này là gì?

1NO (Normally Open) là tiếp điểm thường mở, sẽ đóng lại khi nhấn. 1NC (Normally Closed) là tiếp điểm thường đóng, sẽ mở ra khi nhấn.

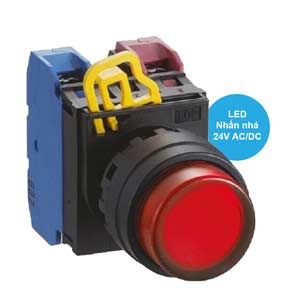

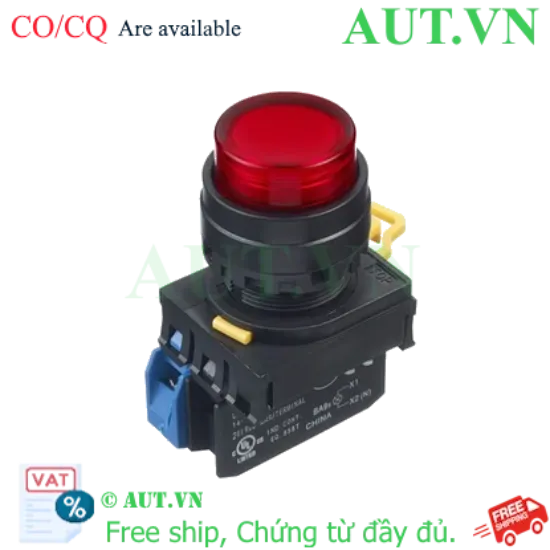

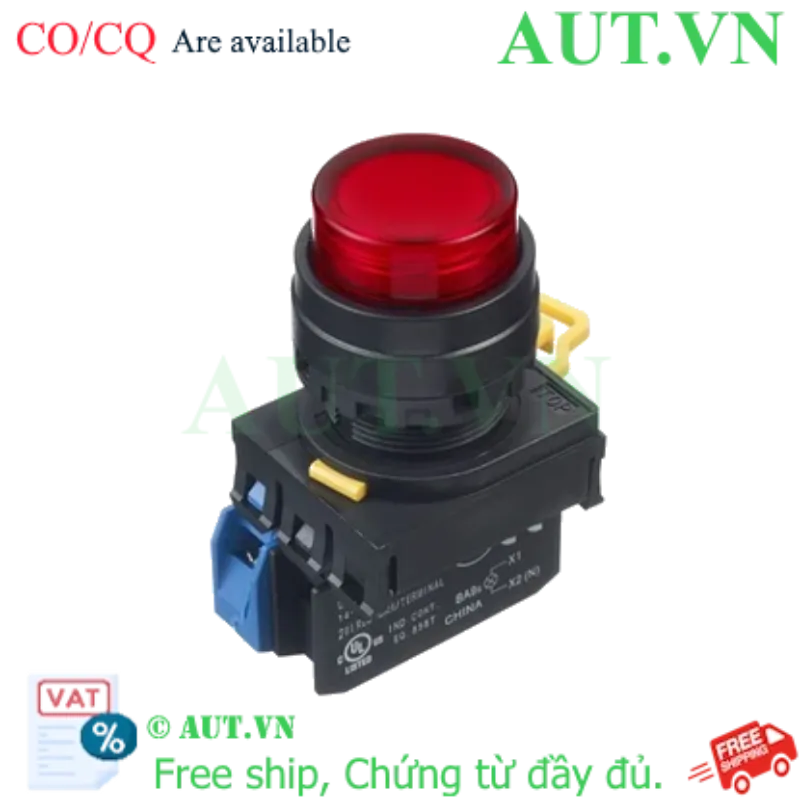

Nút Nhấn Nhả Có Đèn IDEC YW1L-M2E11Q4R: D22, 1NO+1NC, 24VAC/DC - Chính Hãng, IP65, Siêu Bền

Thương hiệu: IDEC (Nhật Bản) - Tiêu chuẩn công nghiệp toàn cầu.
Loại sản phẩm: Nút nhấn nhả (Momentary) tích hợp LED báo màu đỏ.
Thông số chính: Điện áp 24VAC/DC, lỗ lắp D22, tiếp điểm 1NO + 1NC.
Độ bền: Chuẩn IP65 chống bụi/nước, tuổi thọ cơ học 1 triệu lần nhấn.
Ứng dụng: Tủ điện PLC, máy CNC, hệ thống băng tải, điều khiển tự động hóa.

nhà chế tạo: IDEC

khả dụng: Trong kho

SKU: YW1L-M2E11Q4R

Tải xuống mẫu

Giá cũ: 172.500 ₫

Giá bán: 138.000 ₫

Số lượng:

Giới thiệu về Nút nhấn nhả có đèn IDEC YW1L-M2E11Q4R

Trong vận hành công nghiệp, việc kiểm soát chính xác và nhận diện trạng thái thiết bị tức thời là yếu tố sống còn để đảm bảo an toàn. Nút nhấn nhả có đèn IDEC YW1L-M2E11Q4R là giải pháp điều khiển cao cấp từ IDEC Nhật Bản. Sản phẩm không chỉ là công tắc điều khiển (nhấn nhả) mà còn là thiết bị hiển thị trạng thái qua đèn LED đỏ cường độ sáng cao, giúp người vận hành quản lý hệ thống dễ dàng trong mọi điều kiện ánh sáng.

Điểm nổi bật của sản phẩm

Tiêu chuẩn Nhật Bản: Độ chính xác tuyệt đối, hành trình nhấn êm ái, không kẹt phím khi vận hành cường độ cao.
Hiển thị trực quan: Đèn LED đỏ cảnh báo trạng thái rõ ràng, giảm thiểu sai sót thao tác.
Chuẩn bảo vệ IP65: Chống bụi tuyệt đối và chống tia nước, lý tưởng cho xưởng cơ khí, nhà máy thực phẩm hoặc môi trường ẩm ướt.
Thiết kế Ergonomic: Đầu nút tròn nhô giúp thao tác nhanh, chính xác, kể cả khi đeo găng tay bảo hộ.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	YW1L-M2E11Q4R
Hãng sản xuất	IDEC Corporation (Nhật Bản)
Loại vận hành	Nhấn nhả (Momentary)
Điện áp định mức (LED)	24VAC/DC
Cấu hình tiếp điểm	1NO + 1NC (1 Thường mở + 1 Thường đóng)
Màu sắc (Nút & Đèn)	Đỏ (Red)
Đường kính lỗ lắp đặt	≈ 22.3mm (Chuẩn D22)
Cấp bảo vệ	IP65 (Chống bụi, chống tia nước)
Tuổi thọ cơ học	1,000,000 lần thao tác
Chứng nhận quốc tế	UL, CE, CCC

Nguồn tham khảo thông số từ IDEC Corporation

Lợi ích khi lựa chọn IDEC YW1L-M2E11Q4R

An toàn tối đa: Kết hợp đèn báo và nút nhấn loại bỏ thao tác nhầm, bảo vệ thiết bị và con người.
Tối ưu chi phí: Tuổi thọ cực cao giảm tần suất thay thế linh kiện và giảm thời gian dừng máy (downtime).
Lắp đặt linh hoạt: Kích thước D22 phổ biến, tương thích với hầu hết các loại tủ điện công nghiệp hiện nay.
Vận hành ổn định: Thương hiệu IDEC bảo chứng cho chất lượng hoạt động bền bỉ 24/7.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Chuẩn bị: Khoét lỗ đường kính 22.3mm trên mặt panel tủ điện hoặc hộp điều khiển.
Bước 2 - Lắp đặt: Đưa thân nút nhấn qua lỗ, căn chỉnh cân đối và siết chặt đai ốc cố định từ phía sau.
Bước 3 - Đấu nối tiếp điểm: Kết nối dây vào cực 1NO (thường mở) và 1NC (thường đóng) theo sơ đồ mạch PLC/Relay.
Bước 4 - Cấp nguồn LED: Kết nối nguồn 24VAC/DC vào cực đèn. Lưu ý: Tuyệt đối không cấp nguồn 220V để tránh cháy LED.
Bước 5 - Vận hành: Nhấn thử để kiểm tra độ nảy và xác nhận đèn sáng đúng trạng thái trước khi đóng tủ.

Sản phẩm sử dụng chung với thiết bị nào?

Để tối ưu hệ thống, IDEC YW1L-M2E11Q4R nên được kết hợp cùng:

Khối tiếp điểm bổ sung: Module YW-EW của IDEC để mở rộng tín hiệu điều khiển.
Bộ điều khiển PLC: Kết nối trực tiếp Input cho Siemens, Mitsubishi, Omron, Schneider...
Relay trung gian: Dùng để khuếch đại tín hiệu cho các tải lớn như Contactor.
Vỏ tủ điện: Lắp đặt trên tủ sơn tĩnh điện hoặc hộp nhựa ABS chuẩn công nghiệp.

Ứng dụng thực tế của sản phẩm

Máy CNC: Làm nút khởi động chu trình (Cycle Start) hoặc nút reset nhanh.
Hệ thống băng tải: Điều khiển dừng tạm thời hoặc phát tín hiệu vận hành phân đoạn.
Tủ điện phân phối: Làm nút nhấn báo lỗi hoặc điều khiển trạng thái nguồn cấp.
Dây chuyền đóng gói: Tích hợp bảng điều khiển chế độ tay (Manual mode).
