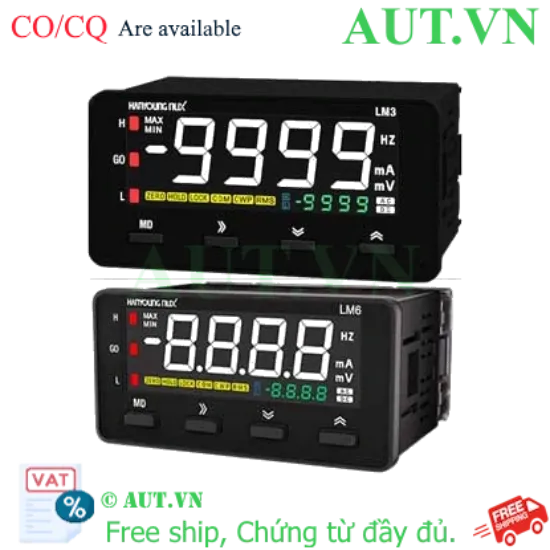

Giới thiệu về Đồng hồ đo dòng DC Hanyong Nux LM3-4DA-3R-A
Đồng hồ đo dòng DC Hanyong Nux LM3-4DA-3R-A là giải pháp đo lường chuyên dụng cao cấp, được thiết kế để giám sát chính xác cường độ dòng điện một chiều (DC) trong các hệ thống điện công nghiệp và tự động hóa. Trong các môi trường vận hành khắt khe, việc kiểm soát dòng điện không chỉ giúp tối ưu hóa hiệu suất mà còn là yếu tố then chốt để bảo vệ thiết bị khỏi sự cố quá tải. Với sự kết hợp hoàn hảo giữa độ bền chuẩn IP66 và khả năng hiển thị LCD hiện đại, LM3-4DA-3R-A là sự lựa chọn hàng đầu cho các kỹ sư điện. Sản phẩm được phân phối chính hãng bởi AUT VN.
Điểm nổi bật của Hanyong Nux LM3-4DA-3R-A
- Màn hình LCD công nghệ mới: Hiển thị 4 chữ số với đèn nền trắng, đảm bảo đọc thông số chính xác tuyệt đối ngay cả trong điều kiện thiếu sáng hoặc môi trường nhiễu.
- Khả năng chống chịu IP66: Mặt trước đạt chuẩn IP66, ngăn chặn hoàn toàn bụi bẩn và chống lại các tia nước áp lực cao, giúp thiết bị vận hành bền bỉ trong tủ điện ngoài trời hoặc khu vực sản xuất ẩm ướt.
- Hệ thống cảnh báo 3 ngõ ra: Sở hữu 3 tiếp điểm SPST-NO, cho phép người dùng cài đặt 3 ngưỡng giá trị khác nhau để kích hoạt còi báo, đèn tín hiệu hoặc rơ-le ngắt mạch tự động.
- Độ chính xác linh hoạt: Tích hợp hai chế độ đo RMS (Giá trị hiệu dụng) và AVG (Giá trị trung bình), giúp thích ứng với nhiều loại đặc tính dòng điện DC khác nhau.
- Thiết kế tối ưu: Thân máy gọn gàng, chiều sâu ngắn, dễ dàng tích hợp vào các mặt tủ điện có không gian hạn chế mà vẫn đảm bảo tản nhiệt tốt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết thông số |
|---|
| Model | LM3-4DA-3R-A |
| Loại hiển thị | LCD (4 chữ số, đèn nền trắng) |
| Nguồn cấp (Power Supply) | 100...240VDC |
| Đơn vị đo lường | Dòng điện một chiều (DC Amperes) |
| Dải hiển thị | -9999...9999 |
| Đơn vị hiển thị | mADC, ADC |
| Dải đo dòng điện | 0...2mADC, 0...5mADC, 4...20mADC, 0...50mADC, 0...200mADC, 0...500mADC, 0...2ADC, 0...5ADC |
| Kích thước khoét lỗ (Cut-out) | W91.5 x H45.5mm |
| Cấp bảo vệ (Protection) | IP66 (Mặt trước) |
| Chức năng bổ trợ | HOLD, ZERO, RMS/AVG |
| Ngõ ra (Output) | 3 x SPST-NO (Thường mở) |
| Nhiệt độ vận hành | -10...50°C |
| Chứng chỉ tiêu chuẩn | CE, ICE, US |
Lợi ích khi sử dụng Hanyong Nux LM3-4DA-3R-A
- Kiểm soát tải tuyệt đối: Nhận diện tức thời các hiện tượng bất thường về dòng điện, giúp bảo vệ các thiết bị điện tử nhạy cảm và ngăn ngừa cháy nổ.
- Giảm thiểu sai sót vận hành: Màn hình LCD độ tương phản cao loại bỏ nhầm lẫn trong việc đọc số liệu, giúp việc vận hành hệ thống trở nên an toàn hơn.
- Tối ưu chi phí bảo trì: Nhờ tiêu chuẩn IP66, thiết bị không bị ảnh hưởng bởi bụi bẩn và hơi ẩm, kéo dài tuổi thọ sản phẩm và giảm chi phí thay thế.
- Tự động hóa giám sát: Với 3 ngõ ra Relay, bạn có thể thiết lập hệ thống tự động ngắt tải hoặc báo động mà không cần can thiệp thủ công.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị vị trí lắp - Khoét lỗ mặt tủ điện theo đúng kích thước W91.5 x H45.5mm. Vệ sinh sạch bề mặt và đặt thiết bị vào, cố định bằng kẹp giữ.
- Bước 2: Đấu nối điện - Kết nối nguồn cấp (100-240VDC) vào các chân nguồn. Đấu nối dây tín hiệu dòng DC vào terminal đầu vào (Chú ý tuyệt đối đúng cực tính +/-).
- Bước 3: Cấu hình dải đo - Vào menu cài đặt để chọn dải đo (Range) phù hợp với thiết bị (ví dụ: 0...5ADC cho các tải nhỏ).
- Bước 4: Hiệu chuẩn điểm 0 (Zero) - Khi chưa có tải chạy qua, nhấn nút ZERO để đưa giá trị về 0, đảm bảo độ chính xác cao nhất cho phép đo.
- Bước 5: Thiết lập ngưỡng cảnh báo - Cài đặt các giá trị ngưỡng cho 3 ngõ ra SPST-NO để điều khiển thiết bị ngoại vi (còi, đèn, relay).
Sản phẩm sử dụng chung để tối ưu hệ thống
Để đạt hiệu quả đo lường tốt nhất, chúng tôi khuyên bạn nên kết hợp LM3-4DA-3R-A với:
- Điện trở Shunt DC: Sử dụng khi cần đo dòng điện lớn hơn 5A (ví dụ Shunt 50A/75mV), giúp chuyển đổi dòng lớn thành tín hiệu điện áp nhỏ cho đồng hồ.
- Bộ nguồn DC công nghiệp: Đảm bảo nguồn cấp ổn định, lọc nhiễu để tránh sai số trong quá trình đo lường.
- Relay trung gian/Contactor: Kết nối với ngõ ra SPST-NO để thực hiện lệnh ngắt nguồn hoặc điều khiển quạt làm mát khi quá dòng.
Ứng dụng thực tế của sản phẩm
- Hệ thống năng lượng mặt trời: Giám sát dòng nạp/xả của pin lưu trữ, theo dõi hiệu suất tấm pin solar.
- Truyền thông & Viễn thông: Lắp đặt trong các tủ nguồn DC của trạm BTS, trung tâm dữ liệu (Data Center).
- Tự động hóa công nghiệp: Đo dòng tiêu thụ của động cơ DC, Servo motor trong dây chuyền sản xuất tự động.
- Phòng thí nghiệm & R&D: Sử dụng trong đo lường mạch điện tử công suất, kiểm tra linh kiện DC.
Câu hỏi thường gặp (FAQ)
1. Đồng hồ LM3-4DA-3R-A có dùng để đo dòng AC được không?
Không, model này chỉ chuyên dùng cho dòng điện một chiều (DC). Để đo AC, bạn hãy chọn model LM3-4AA.
2. Tôi muốn đo dòng 20A thì phải làm sao?
Vì dải đo trực tiếp tối đa là 5A, bạn cần lắp thêm một điện trở Shunt DC (ví dụ 20A/75mV) nối tiếp với tải để đo.
3. Tiêu chuẩn IP66 bảo vệ thiết bị như thế nào?
IP66 giúp mặt trước thiết bị chống bụi hoàn toàn và chịu được các tia nước mạnh phun từ mọi hướng, rất an toàn trong môi trường xưởng.
4. Chế độ RMS và AVG khác nhau thế nào?
RMS đo giá trị hiệu dụng (chính xác cho dòng có gợn sóng), còn AVG đo giá trị trung bình (phù hợp cho dòng DC phẳng).
5. Tại sao tôi cần chức năng ZERO?
Chức năng ZERO giúp loại bỏ sai số nội tại của thiết bị, đưa giá trị về 0 khi không có tải, đảm bảo kết quả đo chuẩn xác nhất.
6. 3 ngõ ra SPST-NO hoạt động ra sao?
Đây là 3 tiếp điểm thường mở. Khi dòng điện đạt đến giá trị bạn cài đặt, tiếp điểm sẽ đóng lại để kích hoạt thiết bị ngoại vi.
7. Thiết bị có hỗ trợ truyền thông Modbus RS485 không?
Model LM3-4DA-3R-A tập trung vào đo hiển thị và cảnh báo Relay. Nếu cần RS485, vui lòng tham khảo các dòng cao cấp hơn của Hanyoung Nux.
8. Tôi có thể thay đổi dải đo sau khi lắp đặt không?
Có, bạn có thể thay đổi dải đo thông qua menu cài đặt kỹ thuật của thiết bị.
9. Chức năng HOLD có tác dụng gì?
Khi dòng điện biến thiên nhanh, nhấn HOLD sẽ giữ nguyên giá trị hiện tại trên màn hình để bạn dễ dàng ghi chép.
10. Sản phẩm mua tại AUT VN có chứng chỉ gì?
Tất cả sản phẩm đều đi kèm CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) từ hãng Hanyong Nux.
11. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Hanyong Nux và chính sách hỗ trợ kỹ thuật 24/7 từ AUT VN.
12. Có thể lắp thiết bị này cho tủ điện 24V không?
Nguồn cấp cho thiết bị là 100-240VDC. Bạn cần một bộ chuyển đổi nguồn nếu tủ điện của bạn chỉ có nguồn 24V.
