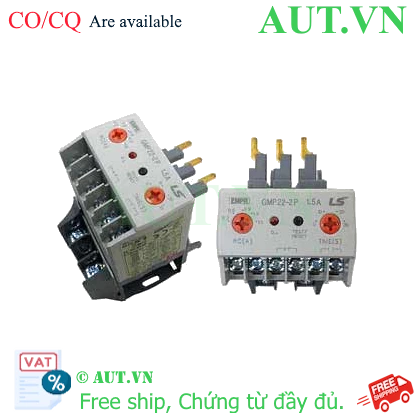

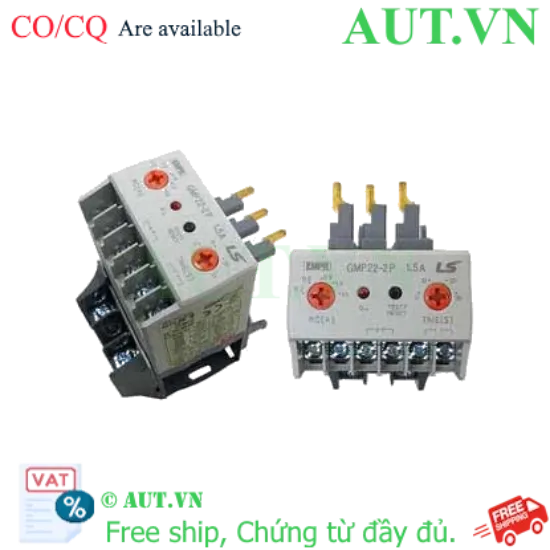

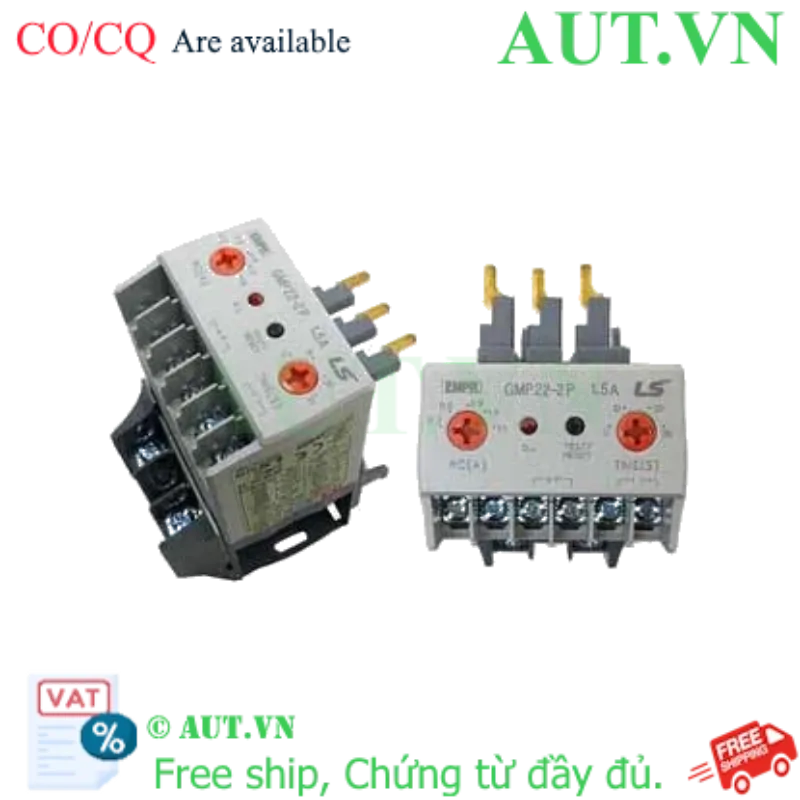

Rơ le bảo vệ quá dòng LS GMP22-2P 0.3-1.5A: Chống Mất Pha, Kẹt Động Cơ, Độ Chính Xác Cao | AUT VN

Dải dòng cài đặt: 0.3 - 1.5A AC (Độ chính xác cực cao)
Chức năng bảo vệ: Chống quá dòng, mất pha, chống kẹt rotor động cơ
Điện áp vận hành: 100 - 260VAC (Dải rộng, ổn định)
Cấu hình tiếp điểm: SPDT (5A tại 250VAC)
Thiết kế: Lắp trực tiếp trên Contactor LS, tiết kiệm diện tích tủ điện

nhà chế tạo: LS ELECTRIC

SKU: GMP22-2P 0.3-1.5A

Giá cũ: 922.200 ₫

Giá bán: 737.760 ₫

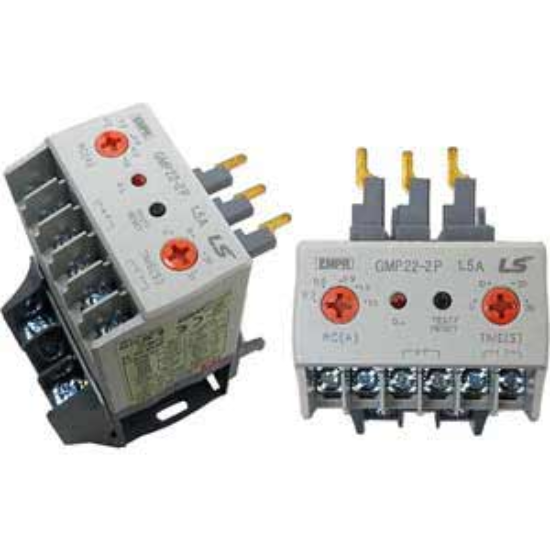

Giới thiệu Rơ le bảo vệ quá dòng LS GMP22-2P 0.3-1.5A

Trong vận hành công nghiệp, việc động cơ bị cháy do quá tải hoặc mất pha là những rủi ro cực kỳ tốn kém. Rơ le bảo vệ quá dòng LS GMP22-2P 0.3-1.5A từ thương hiệu LS ELECTRIC (Hàn Quốc) là "lá chắn" hoàn hảo giúp bảo vệ tuyệt đối cho các động cơ công suất nhỏ. Không chỉ dừng lại ở chức năng bảo vệ quá tải thông thường, thiết bị này còn tích hợp khả năng phát hiện mất pha và kẹt động cơ, giúp ngăn chặn hư hỏng cuộn dây ngay lập tức, đảm bảo hệ thống vận hành liên tục và an toàn.

Điểm nổi bật của LS GMP22-2P 0.3-1.5A

Bảo vệ đa tầng 3-trong-1: Tích hợp đồng thời khả năng chống quá dòng, mất pha và kẹt rotor, mang lại cấp độ an toàn vượt trội so với các loại rơ le nhiệt cơ học truyền thống.
Độ nhạy và chính xác cực cao: Với dải điều chỉnh tinh vi từ 0.3A đến 1.5A, sản phẩm là lựa chọn tối ưu cho các động cơ nhỏ, yêu cầu khắt khe về ngưỡng ngắt.
Công nghệ điện tử hiện đại: Loại bỏ hoàn toàn sai số do tác động của nhiệt độ môi trường, đảm bảo thời gian phản ứng tức thì khi xảy ra sự cố.
Tối ưu không gian: Thiết kế chuyên dụng để lắp trực tiếp lên Contactor LS, giúp tủ điện gọn gàng và giảm thời gian thi công lắp đặt.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Mã sản phẩm (SKU)	GMP22-2P 0.3-1.5A
Hãng sản xuất	LS ELECTRIC
Dòng sản phẩm	GMP22 series
Điện áp vận hành	100...260VAC
Dải dòng cài đặt	0.3...1.5A AC
Chức năng bảo vệ	Quá dòng, Mất pha, Kẹt động cơ
Cấu hình tiếp điểm	SPDT
Khả năng đóng cắt (tải thuần trở)	5A at 250VAC
Thời gian hoạt động quá dòng/thấp dòng	30s
Phương pháp cài đặt lại (Reset)	Thủ công
Kiểu hiển thị	Chỉ báo LED
Kích thước (RxCxS)	53mm x 79.5mm x 87.5mm
Độ ẩm môi trường	80% max.
Kiểu lắp	Lắp trực tiếp trên công tắc tơ

Nguồn tham khảo: LS ELECTRIC Official Website

Lợi ích khi sử dụng Rơ le LS GMP22-2P

Tiết kiệm chi phí: Ngăn ngừa hư hỏng nặng cho động cơ, giảm chi phí sửa chữa và thay thế linh kiện đắt tiền.
Tăng tuổi thọ thiết bị: Bảo vệ động cơ khỏi các sự cố điện phổ biến, giúp máy móc hoạt động bền bỉ hơn.
Vận hành an toàn: Hệ thống cảnh báo LED trực quan giúp kỹ thuật viên dễ dàng xác định lỗi và xử lý nhanh chóng.
Độ tin cậy cao: Sản phẩm từ LS ELECTRIC đảm bảo tiêu chuẩn chất lượng quốc tế, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Lắp đặt vật lý: Gắn Rơ le GMP22-2P trực tiếp vào phía dưới của Contactor LS tương thích theo đúng khớp nối.
Bước 2: Đấu nối dây: Kết nối các pha nguồn và dây điều khiển vào các cực tiếp điểm SPDT theo sơ đồ mạch điện của hệ thống.
Bước 3: Cài đặt dòng điện: Sử dụng núm xoay điều chỉnh dải dòng (từ 0.3A đến 1.5A) phù hợp với dòng định mức của động cơ cần bảo vệ.
Bước 4: Kiểm tra vận hành: Cấp nguồn và vận hành thử động cơ. Theo dõi đèn LED chỉ báo để đảm bảo thiết bị hoạt động bình thường.
Bước 5: Reset: Trong trường hợp thiết bị ngắt do sự cố, hãy kiểm tra nguyên nhân, khắc phục và nhấn nút Reset thủ công để tái khởi động.

Sản phẩm liên quan (isRelatedTo)

GMP22-2P 1-5A: Dải dòng lớn hơn cho động cơ trung bình.
GMP22-2P 4.4-22A: Bảo vệ động cơ công suất lớn.
GMP22-3P 1-5A: Phiên bản bảo vệ 3 pha.
GMP40-2S 4-20A: Dòng cao cấp cho ứng dụng công nghiệp nặng.

Ứng dụng thực tế (Application)

Rơ le bảo vệ quá dòng LS GMP22-2P 0.3-1.5A được ứng dụng rộng rãi trong:

Hệ thống bơm nước công nghiệp công suất nhỏ.
Quạt thông gió, hệ thống điều hòa không khí (HVAC).
Băng tải mini trong các dây chuyền đóng gói.
Các tủ điều khiển tự động hóa yêu cầu độ chính xác cao trong bảo vệ động cơ.

Câu hỏi thường gặp (FAQ)

1. Rơ le GMP22-2P khác gì so với rơ le nhiệt thông thường?
GMP22-2P là rơ le điện tử, có độ chính xác cao hơn, phản ứng nhanh hơn và tích hợp thêm chức năng chống mất pha, kẹt rotor mà rơ le nhiệt cơ học không có.

2. Dải dòng 0.3-1.5A có thể dùng cho động cơ bao nhiêu kW?
Điều này phụ thuộc vào điện áp và hiệu suất động cơ. Bạn nên kiểm tra dòng định mức (In) trên nhãn động cơ, nếu nằm trong khoảng 0.3-1.5A thì sản phẩm này hoàn toàn phù hợp.

3. Thiết bị này có tự động Reset không?
Không, GMP22-2P sử dụng phương pháp cài đặt lại thủ công để đảm bảo kỹ thuật viên phải kiểm tra nguyên nhân sự cố trước khi khởi động lại máy.

4. Có thể lắp GMP22-2P cho các hãng Contactor khác không?
Sản phẩm được thiết kế tối ưu để lắp trực tiếp trên Contactor của LS. Với hãng khác, bạn có thể cần dùng thêm thanh ray hoặc đế adapter.

5. Đèn LED trên thiết bị báo hiệu điều gì?
Đèn LED giúp chỉ báo trạng thái hoạt động hoặc thông báo lỗi (quá dòng, mất pha, kẹt động cơ) tùy theo trạng thái hiển thị.

6. Thời gian trễ 30s có tác dụng gì?
Thời gian này giúp thiết bị bỏ qua dòng khởi động (inrush current) của động cơ, tránh việc rơ le ngắt nhầm khi vừa khởi động.

7. Tiếp điểm SPDT của thiết bị chịu tải được bao nhiêu?
Tiếp điểm SPDT có khả năng đóng cắt tải thuần trở lên đến 5A tại điện áp 250VAC.

8. Làm sao để biết rơ le đang bảo vệ mất pha hay quá dòng?
Bạn có thể dựa vào sơ đồ đấu nối và trạng thái đèn LED. Để biết chính xác, vui lòng liên hệ AUT VN để được hướng dẫn kỹ thuật chi tiết.

9. Sản phẩm này có chống ngắn mạch không?
GMP22-2P chuyên bảo vệ quá dòng, mất pha và kẹt rotor. Để chống ngắn mạch, bạn cần lắp thêm MCB hoặc Cầu chì phía trước.

10. Độ bền của sản phẩm này trong môi trường ẩm như thế nào?
Thiết bị chịu được độ ẩm tối đa 80%. Tuy nhiên, nên lắp trong tủ điện đạt chuẩn IP để đảm bảo tuổi thọ cao nhất.
