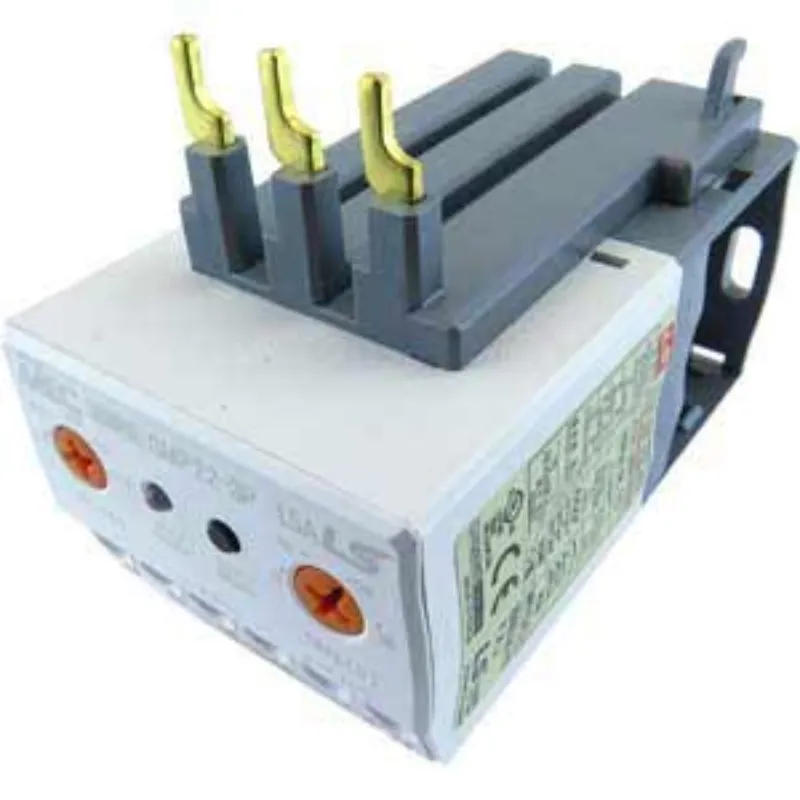

Rơ le bảo vệ quá dòng LS GMP22-3P (0.3-1.5A) - Chống mất pha, kẹt động cơ, chính hãng AUT VN

Model: GMP22-3P 0.3-1.5A
Chức năng: Bảo vệ quá dòng, mất pha, mất cân bằng pha và kẹt rotor (Locked Rotor).
Dải dòng cài đặt: 0.3A đến 1.5A (AC) - Phù hợp động cơ nhỏ.
Điện áp hoạt động: 100...260VAC (Dải rộng, ổn định).
Ưu điểm: Lắp trực tiếp trên Contactor LS, tiết kiệm không gian tủ điện.

nhà chế tạo: LS ELECTRIC

SKU: GMP22-3P 0.3-1.5A

Tải xuống mẫu

Giá cũ: 1.383.300 ₫

Giá bán: 1.106.640 ₫

Rơ le bảo vệ quá dòng LS GMP22-3P 0.3-1.5A: Giải pháp bảo vệ động cơ 3 pha tối ưu

Trong vận hành công nghiệp, động cơ 3 pha là linh hồn của dây chuyền sản xuất. Tuy nhiên, các sự cố như mất pha, quá tải hoặc kẹt rotor có thể khiến motor cháy cuộn dây ngay lập tức, gây thiệt hại kinh tế lớn. Rơ le bảo vệ quá dòng LS GMP22-3P 0.3-1.5A từ thương hiệu LS Electric là thiết bị chuyên dụng giúp ngăn chặn triệt để các rủi ro này, đảm bảo hệ thống vận hành liên tục và an toàn.

Điểm nổi bật vượt trội của LS GMP22-3P

Khả năng bảo vệ 4-trong-1: Không chỉ dừng lại ở chống quá dòng, thiết bị còn tích hợp bảo vệ mất pha, mất cân bằng pha và đặc biệt là chức năng chống kẹt động cơ (Locked Rotor protection) - điều mà các rơ le nhiệt thông thường khó thực hiện chính xác.
Độ chính xác cực cao: Với dải điều chỉnh tinh chỉnh từ 0.3A đến 1.5A, sản phẩm lý tưởng cho các loại động cơ công suất nhỏ, đòi hỏi sự bảo vệ nhạy bén.
Thiết kế chuẩn công nghiệp: Kích thước nhỏ gọn, cho phép lắp đặt trực tiếp lên Contactor LS, giúp tối ưu hóa diện tích lắp đặt trong tủ điện điều khiển.
Hoạt động bền bỉ: Chịu được dải điện áp rộng (100-260VAC), thích nghi tốt với sự biến động của lưới điện tại Việt Nam.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	GMP22-3P 0.3-1.5A
Thương hiệu	LS Electric (Hàn Quốc)
Dải dòng cài đặt (Rated Current)	0.3...1.5A (AC)
Điện áp vận hành (Operating Voltage)	100...260VAC
Chức năng bảo vệ	Quá dòng, Mất pha, Mất cân bằng pha, Kẹt động cơ
Cấu hình tiếp điểm (Contact Type)	SPDT (1 NO + 1 NC)
Khả năng đóng cắt tiếp điểm	5A tại 250VAC
Thời gian tác động trễ (Delay Time)	30 giây
Phương thức Reset	Thủ công (Manual)
Nhiệt độ môi trường	-25 đến 70°C

Nguồn tham khảo: LS Electric Official Website

Lợi ích khi đầu tư LS GMP22-3P cho hệ thống

Bảo vệ tài sản: Ngăn ngừa rủi ro cháy nổ motor, giảm chi phí sửa chữa và thay mới thiết bị.
Tối ưu hóa vận hành: Giảm thiểu thời gian dừng máy (downtime) ngoài ý muốn do sự cố điện.
An toàn tuyệt đối: Cảnh báo và ngắt mạch tức thì khi xảy ra hiện tượng kẹt cơ khí, bảo vệ cả thiết bị lẫn người vận hành.

Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1 - Lắp đặt cơ khí: Gắn rơ le trực tiếp vào phần dưới của Contactor LS tương ứng để đảm bảo sự đồng bộ về kích thước.
Bước 2 - Đấu nối điện: Kết nối nguồn điện 3 pha qua các cực đầu vào của rơ le, sau đó đi tới động cơ. Sử dụng tiếp điểm SPDT để đấu vào mạch điều khiển cuộn hút Contactor.
Bước 3 - Cài đặt dòng định mức: Quan sát nhãn thông số trên động cơ để xác định dòng FLC, sau đó dùng tua vít xoay núm điều chỉnh trên rơ le về giá trị tương ứng (trong dải 0.3-1.5A).
Bước 4 - Kiểm tra: Kiểm tra các mối nối và nhấn nút Reset để đưa thiết bị vào trạng thái sẵn sàng vận hành.

Sản phẩm đi kèm tương thích (isRelatedTo)

Để đảm bảo tính đồng bộ và hiệu quả bảo vệ cao nhất, quý khách nên sử dụng kết hợp với:

Contactor LS dòng MC: Các dòng khởi động từ LS chuyên dụng.
Aptomat LS (MCCB/MCB): Bảo vệ ngắn mạch tổng thể cho hệ thống.
Nút nhấn dừng khẩn cấp & Công tắc xoay: Để kiểm soát vận hành thủ công.

Ứng dụng thực tế (Application)

Thiết bị được ứng dụng rộng rãi trong các hệ thống:

Điều khiển bơm nước công nghiệp, quạt thông gió công suất nhỏ.
Hệ thống băng tải mini, máy nén khí, máy CNC.
Các thiết bị tự động hóa sử dụng động cơ 3 pha có dòng định mức nhỏ.

Câu hỏi thường gặp (FAQ)

1. LS GMP22-3P khác gì so với rơ le nhiệt thông thường?
Khác với rơ le nhiệt hoạt động dựa trên sự giãn nở cơ khí, GMP22 là rơ le điện tử có độ nhạy cực cao, bổ sung thêm các tính năng thông minh như chống mất pha và chống kẹt rotor mà rơ le nhiệt không có.

2. Tôi có thể dùng thiết bị này cho động cơ 1 pha không?
Không, sản phẩm này được thiết kế chuyên biệt để bảo vệ động cơ 3 pha.

3. Dòng 0.3-1.5A phù hợp cho động cơ bao nhiêu HP?
Bạn cần căn cứ vào dòng định mức (A) trên nhãn motor. Nếu dòng FLC của motor nằm trong khoảng 0.3A - 1.5A thì sản phẩm sử dụng hoàn hảo.

4. Tại sao rơ le ngắt mạch khi động cơ vẫn đang chạy bình thường?
Có thể do hiện tượng mất cân bằng pha hoặc cài đặt dòng quá sát dòng tải. Hãy kiểm tra lại điện áp 3 pha và điều chỉnh lại núm xoay.

5. Ý nghĩa của thời gian tác động 30 giây là gì?
Đây là khoảng thời gian trễ giúp thiết bị không ngắt nhầm khi dòng khởi động (inrush current) của động cơ tăng cao tức thời.

6. Làm thế nào để Reset rơ le sau sự cố?
Sau khi đã xử lý nguyên nhân gây lỗi (ví dụ: thay pha bị mất hoặc gỡ kẹt cơ khí), bạn chỉ cần nhấn nút Reset vật lý trên thân rơ le.

7. Tiếp điểm SPDT có chức năng gì?
Tiếp điểm này dùng để ngắt nguồn cuộn hút Contactor hoặc gửi tín hiệu cảnh báo lỗi về hệ thống đèn báo/PLC.

8. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ CO/CQ chính hãng cho tất cả các dòng sản phẩm LS Electric.

9. Rơ le có bảo vệ được lỗi mất cân bằng pha không?
Có, đây là một trong những tính năng ưu việt của dòng GMP22 giúp bảo vệ motor khỏi tình trạng nóng lên do lệch pha.

10. Tôi có thể lắp GMP22 lên các Contactor hãng khác không?
Mặc dù thiết kế tối ưu cho Contactor LS, nhưng bạn vẫn có thể đấu nối qua dây dẫn lên các Contactor khác, tuy nhiên lắp trực tiếp lên LS sẽ gọn gàng và chắc chắn nhất.
