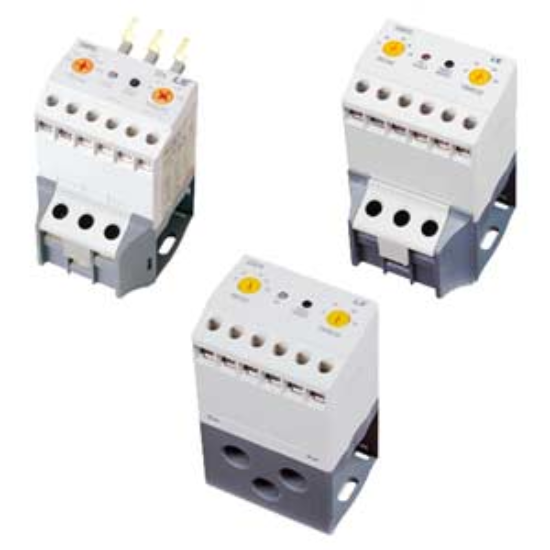

Giới thiệu Rơ le bảo vệ dòng LS GMP40-2S (4-20A)
Bạn đang lo lắng về tình trạng cháy cuộn dây motor do sự cố điện đột ngột? Rơ le bảo vệ dòng LS GMP40-2S chính là giải pháp "bảo hiểm" tối ưu cho hệ thống động cơ 3 pha của bạn. Khác biệt hoàn toàn với các dòng rơ le nhiệt cơ học truyền thống thường có độ trễ lớn và dễ gây nhảy lỗi giả, LS GMP40-2S ứng dụng công nghệ cảm biến dòng điện điện tử tiên tiến nhất.
Thiết bị cho phép phát hiện chính xác các hiện tượng bất thường như quá tải, mất pha hoặc kẹt trục động cơ với tốc độ phản ứng tức thì, giúp ngăn chặn hư hỏng trước khi chúng kịp xảy ra. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang đến sự an tâm tuyệt đối và hiệu quả kinh tế lâu dài cho doanh nghiệp.
Điểm nổi bật của thiết bị bảo vệ LS GMP40-2S
- Bảo vệ 3 trong 1 toàn diện: Sự kết hợp hoàn hảo giữa chức năng chống quá dòng, chống mất pha và bảo vệ kẹt rotor, giúp bảo vệ động cơ khỏi mọi kịch bản lỗi phổ biến nhất.
- Công nghệ cảm biến điện tử siêu nhạy: Loại bỏ hoàn toàn tình trạng nhảy lỗi sai (nuisance tripping), giúp hệ thống vận hành mượt mà và ổn định hơn.
- Khả năng tùy chỉnh linh hoạt: Núm xoay điều chỉnh dải dòng từ 4A đến 20A, dễ dàng thích ứng với nhiều loại công suất động cơ khác nhau.
- Thiết kế chuẩn công nghiệp: Vỏ nhựa cao cấp chịu nhiệt, chống va đập tốt, hoạt động bền bỉ trong môi trường nhiệt độ khắc nghiệt từ -25 đến 70°C.
- Tiêu chuẩn quốc tế: Sản phẩm đạt chứng nhận CE, CUL, UL, đáp ứng các yêu cầu khắt khe nhất về an toàn điện toàn cầu.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | GMP40-2S (4-20A) |
| Hãng sản xuất | LS Electric (Hàn Quốc) |
| Điện áp nguồn điều khiển | 100...260VAC |
| Dải cài đặt dòng bảo vệ | 4...20A |
| Chế độ bảo vệ | Quá dòng, Mất pha, Chống kẹt rotor (Stall Protection) |
| Cấu hình tiếp điểm | 1 NO + 1 NC (SPST) |
| Tần số vận hành | 50Hz / 60Hz |
| Thời gian tác động (Trip time) | 30 giây |
| Khả năng đóng cắt tiếp điểm | 3A @ 250VAC (Tải thuần trở) |
| Phương thức Reset | Thủ công (Manual Reset) |
| Nhiệt độ hoạt động | -25°C đến 70°C |
| Kích thước (WxHxD) | 53 x 68 x 87.5 mm |
| Trọng lượng | 210g |
Nguồn tham khảo: LS Electric Official Website
Lợi ích vượt trội khi sử dụng LS GMP40-2S
- Tiết kiệm chi phí bảo trì: Ngăn chặn triệt để rủi ro cháy động cơ, giúp doanh nghiệp tránh được các khoản chi phí sửa chữa và thay thế thiết bị đắt đỏ.
- Đảm bảo dây chuyền vận hành liên tục: Nhờ khả năng phát hiện sớm các bất thường, bạn có thể chủ động bảo trì ngăn ngừa trước khi sự cố gây dừng máy đột ngột.
- Độ tin cậy tuyệt đối: Sản phẩm LS chính hãng hoạt động cực kỳ ổn định ngay cả trong môi trường công nghiệp có nhiễu điện từ phức tạp.
- Lắp đặt tối ưu không gian: Thiết kế chuẩn thanh ray DIN rail, dễ dàng tích hợp vào bất kỳ tủ điện điều khiển nào.
Hướng dẫn lắp đặt và cài đặt (How-to)
- Bước 1 - Lắp đặt cơ khí: Gắn rơ le lên thanh ray (DIN rail) bên trong tủ điện điều khiển.
- Bước 2 - Đấu nối điện: Kết nối nguồn cấp (100-260VAC) vào các chân nguồn theo sơ đồ. Đồng thời, kết nối biến dòng (CT) phù hợp vào các đầu vào đo lường của thiết bị.
- Bước 3 - Cài đặt ngưỡng bảo vệ: Sử dụng núm xoay trên mặt rơ le để cài đặt giá trị dòng bảo vệ. Mẹo nhỏ: Nên cài đặt ở mức 1.1 - 1.2 lần dòng định mức (Idm) của động cơ để đạt hiệu quả tốt nhất.
- Bước 4 - Kiểm tra vận hành: Cấp nguồn, quan sát các đèn LED chỉ báo trạng thái. Đảm bảo thiết bị nhận diện đúng dòng điện chạy qua CT.
- Bước 5 - Xử lý sự cố: Khi thiết bị ngắt (Trip), hãy kiểm tra ngay nguyên nhân (mất pha hoặc kẹt trục...). Sau khi đã khắc phục xong, nhấn nút Reset trên thiết bị để khởi động lại hệ thống.
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt hiệu quả bảo vệ tối đa, bạn nên kết hợp LS GMP40-2S với các thiết bị sau:
- Khởi động từ (Contactor) LS: Thiết bị thực hiện đóng/cắt nguồn cho động cơ.
- Aptomat/MCCB LS: Bảo vệ ngắn mạch và quá tải cho toàn bộ mạch điện.
- Biến dòng (Current Transformer - CT): Thiết bị bắt buộc để rơ le đo lường dòng điện chính xác.
- Biến tần (Inverter) LS: Phối hợp điều khiển tốc độ và bảo vệ đa lớp cho motor.
Ứng dụng thực tế (Application)
Rơ le bảo vệ dòng LS GMP40-2S được ứng dụng rộng rãi trong:
- Hệ thống máy bơm nước công nghiệp, bơm chữa cháy (PCCC).
- Hệ thống quạt thông gió, quạt hút công suất lớn trong nhà xưởng.
- Hệ thống băng tải, máy nén khí, máy nghiền trong dây chuyền sản xuất.
- Các hệ thống tự động hóa yêu cầu tiêu chuẩn an toàn điện cực cao.
Câu hỏi thường gặp (FAQ)
1. Rơ le LS GMP40-2S khác gì so với rơ le nhiệt truyền thống?
Rơ le nhiệt sử dụng thanh lưỡng kim cơ học nên độ nhạy kém. GMP40-2S là rơ le điện tử, có độ chính xác cực cao, phản ứng nhanh và đặc biệt có khả năng chống mất pha, kẹt rotor mà rơ le nhiệt không làm được.
2. Tôi cần lưu ý gì về biến dòng (CT) khi lắp đặt?
Bạn bắt buộc phải sử dụng CT phù hợp với dòng định mức của động cơ để rơ le đọc được thông số dòng điện chính xác nhất.
3. Dải dòng 4-20A phù hợp cho loại động cơ nào?
Thiết bị này lý tưởng cho các động cơ 3 pha có dòng điện định mức nằm trong khoảng từ 4A đến 20A.
4. Tại sao thiết bị có thời gian trễ 30 giây?
Thời gian trễ này giúp loại bỏ việc rơ le nhảy nhầm do dòng khởi động (inrush current) thường tăng vọt trong vài giây đầu khi motor bắt đầu chạy.
5. Làm sao để nhận biết thiết bị đang báo lỗi gì?
Bạn chỉ cần quan sát các đèn LED chỉ báo trạng thái (Overcurrent/Phase loss) ngay trên mặt thiết bị.
6. Thiết bị có hỗ trợ Reset tự động không?
Không, model này sử dụng Manual Reset. Điều này bắt buộc kỹ thuật viên phải kiểm tra lỗi thực tế trước khi cho máy chạy lại để đảm bảo an toàn.
7. Sản phẩm này có bảo vệ được động cơ 1 pha không?
Không, đây là dòng chuyên dụng để bảo vệ hệ thống động cơ 3 pha.
8. Mua hàng tại AUT VN có được cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) chính hãng LS cho mọi đơn hàng.
9. Nếu lắp đặt sai sơ đồ đấu nối thì sao?
Nếu đấu sai nguồn cấp hoặc sai cực CT, thiết bị có thể không hoạt động hoặc hư hỏng. Hãy liên hệ kỹ thuật AUT VN để được hỗ trợ.
10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn LS Electric. AUT VN luôn hỗ trợ kỹ thuật tận tình cho khách hàng.
