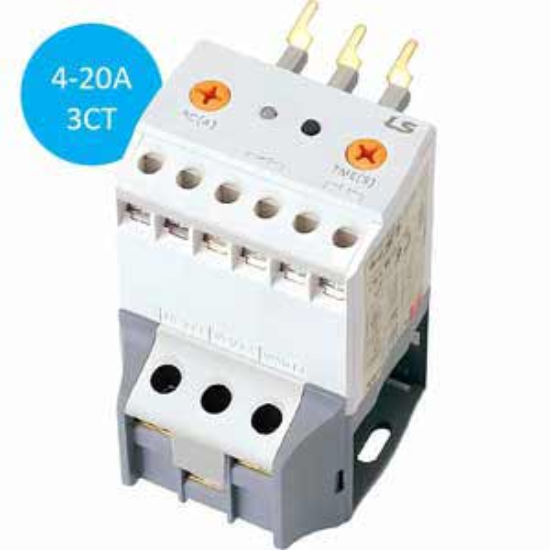

Giới thiệu Rơ le bảo vệ dòng LS GMP40-3P (4-20A)
Trong vận hành công nghiệp, động cơ điện là thành phần quan trọng nhất nhưng cũng dễ gặp rủi ro nhất. Các sự cố như mất pha, mất cân bằng pha hoặc kẹt rotor thường dẫn đến cháy cuộn dây ngay lập tức nếu không được xử lý kịp thời. Rơ le bảo vệ dòng LS GMP40-3P (4-20A) là giải pháp bảo vệ điện tử thông minh, được thiết kế để thay thế hoàn hảo các loại rơ le nhiệt truyền thống nhờ độ nhạy cao và khả năng phát hiện lỗi đa dạng.
Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang đến sự an tâm tuyệt đối cho hệ thống máy móc của bạn.
Điểm nổi bật vượt trội của LS GMP40-3P
- Công nghệ cảm biến điện tử: Độ chính xác cực cao so với rơ le nhiệt, giúp phát hiện dòng điện bất thường chỉ trong thời gian ngắn.
- Khả năng chống kẹt động cơ (Stall Protection): Đây là tính năng cực kỳ quan trọng giúp ngăn chặn tình trạng động cơ bị kẹt tải gây cháy nổ.
- Bảo vệ toàn diện lỗi pha: Tự động ngắt mạch khi xảy ra tình trạng mất pha hoặc lệch pha nghiêm trọng.
- Tối ưu không gian: Thiết kế module gắn trực tiếp lên Contactor LS, giúp tủ điện chuyên nghiệp và tiết kiệm diện tích.
- Chỉ báo trạng thái trực quan: Hệ thống đèn LED giúp kỹ thuật viên dễ dàng chẩn đoán lỗi ngay tại hiện trường.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | GMP40-3P (Dải 4-20A) |
| Hãng sản xuất | LS Electric (Hàn Quốc) |
| Điện áp điều khiển | 100...260VAC |
| Dải dòng cài đặt bảo vệ | 4A - 20A |
| Loại bảo vệ | Quá dòng, Mất pha, Kẹt rotor, Mất cân bằng pha |
| Cấu hình tiếp điểm | 1 SPST-NO + 1 SPST-NC |
| Thời gian tác động (Trip time) | ~30 giây (tùy thuộc mức độ lỗi) |
| Khả năng đóng cắt tiếp điểm | 3A / 250VAC |
| Tiêu chuẩn an toàn | CE, CUL, UL |
| Nhiệt độ môi trường | -25 đến 70°C |
Lợi ích khi đầu tư Rơ le LS GMP40-3P
- Bảo vệ tài sản: Tránh thiệt hại hàng chục triệu đồng do cháy động cơ hoặc hỏng hóc dây chuyền sản xuất.
- Duy trì sản xuất: Giảm thiểu tối đa thời gian dừng máy (downtime) nhờ khả năng phát hiện lỗi sớm.
- Tiết kiệm chi phí bảo trì: Việc lắp đặt rơ le điện tử giúp dự báo và ngăn chặn sự cố trước khi chúng trở nên nghiêm trọng.
- An toàn lao động: Ngăn ngừa các nguy cơ cháy nổ điện trong tủ điều khiển.
Hướng dẫn lắp đặt và cài đặt (How-to)
- Bước 1: Lắp đặt cơ khí: Gắn trực tiếp Rơ le LS GMP40-3P vào phần đế dưới của Contactor (Khởi động từ) tương ứng.
- Bước 2: Đấu nối dây động lực: Kết nối 3 pha nguồn vào các đầu vào của rơ le và đầu ra của rơ le nối vào động cơ.
- Bước 3: Đấu nối mạch điều khiển: Kết nối tiếp điểm NO/NC của rơ le vào mạch cuộn hút của Contactor để thực hiện chức năng ngắt điện khi có lỗi.
- Bước 4: Cài đặt dòng bảo vệ: Sử dụng tua vít nhỏ xoay núm điều chỉnh trên mặt thiết bị. Lưu ý: Cài đặt dòng bảo vệ bằng 1.1 - 1.2 lần dòng định mức của động cơ.
- Bước 5: Kiểm tra: Cấp điện và kiểm tra đèn LED chỉ thị. Nếu mọi thứ bình thường, đèn sẽ sáng ổn định.
Sản phẩm sử dụng kết hợp (isRelatedTo)
Để tối ưu hóa khả năng bảo vệ, bạn nên sử dụng kèm với:
- Contactor LS (Dòng MC): Để đóng cắt nguồn động lực.
- Aptomat LS (MCCB/MCB): Bảo vệ ngắn mạch và bảo vệ quá tải tổng.
- Biến tần LS: Kết hợp để kiểm soát tốc độ và bảo vệ động cơ ở mức cao cấp nhất.
Ứng dụng thực tế (PropertyValue)
Sản phẩm cực kỳ phù hợp cho các ứng dụng:
- Hệ thống bơm nước, quạt công nghiệp công suất nhỏ và vừa.
- Băng tải trong các nhà máy đóng gói, thực phẩm.
- Máy nén khí, máy công cụ CNC.
- Hệ thống điều hòa trung tâm (HVAC) và thang máy.
Câu hỏi thường gặp (FAQ)
1. Rơ le GMP40-3P khác gì so với rơ le nhiệt truyền thống?
GMP40-3P là rơ le điện tử, có độ chính xác cao hơn, phản ứng nhanh hơn và đặc biệt có khả năng bảo vệ lỗi mất pha/kẹt rotor - điều mà rơ le nhiệt thường không làm được.
2. Tại sao tôi nên dùng dòng 4-20A cho động cơ của mình?
Nếu động cơ của bạn có dòng định mức nằm trong khoảng này, việc sử dụng GMP40-3P sẽ giúp bạn linh hoạt điều chỉnh mức bảo vệ sát với thực tế nhất.
3. Sản phẩm này có bảo vệ được động cơ 1 pha không?
Không, model GMP40-3P được thiết kế chuyên dụng cho hệ thống động cơ 3 pha.
4. Làm thế nào để biết rơ le đang báo lỗi gì?
Thông qua đèn LED chỉ báo trạng thái trên mặt thiết bị. Khi xảy ra lỗi, đèn sẽ báo hiệu giúp bạn nhanh chóng xác định nguyên nhân (quá tải hay mất pha).
5. Nếu động cơ bị kẹt, rơ le có ngắt ngay lập tức không?
Rơ le sẽ nhận diện dòng điện tăng vọt do kẹt rotor và thực hiện ngắt tiếp điểm sau một khoảng thời gian trễ tiêu chuẩn để tránh ngắt nhầm do dòng khởi động.
6. Tôi có cần nguồn điện riêng để nuôi rơ le không?
Có, thiết bị cần nguồn cấp từ 100-260VAC để hoạt động.
7. Làm sao để reset lại rơ le sau khi sự cố đã được khắc phục?
Bạn chỉ cần nhấn nút Reset vật lý trên mặt rơ le để đưa thiết bị về trạng thái sẵn sàng.
8. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) cho khách hàng.
9. Có thể lắp rơ le này lên Contactor hãng khác không?
Mặc dù thiết kế tối ưu cho Contactor LS, nhưng bạn vẫn có thể đấu nối linh hoạt lên các dòng Contactor khác thông qua việc đấu nối dây điện.
10. Dải cài đặt 4-20A có quá hẹp không?
Đây là dải dòng phổ biến nhất cho các động cơ công suất nhỏ và trung bình trong công nghiệp. Với các dòng lớn hơn, bạn nên tham khảo các model khác như GMP40-3P 8-40A.
11. Thời gian tác động 30 giây có ý nghĩa gì?
Đây là thời gian trễ giúp phân biệt giữa dòng khởi động tạm thời và dòng quá tải thực sự, tránh tình trạng ngắt mạch gây gián đoạn sản xuất không đáng có.
12. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Hoàn toàn có! Đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn qua Zalo 0968.053.025.
Nguồn tham khảo: LS Electric Official Website
